Hỗ trợ móc treo mùa xuânđóng vai trò quan trọng trong việc kiểm soát trọng lượng ống, chuyển động nhiệt và độ rung trong các hệ thống đường ống công nghiệp đòi hỏi khắt khe. Tianshun cung cấp các giải pháp móc treo lò xo được thiết kế với mức tải trọng từ 10 N đến 100.000 N và khả năng dịch chuyển lên tới 200 mm, hỗ trợ các ứng dụng trên các cơ sở điện, hóa dầu, LNG, nhà máy lọc dầu, sưởi ấm, dược phẩm và chế biến thực phẩm.
Giá đỡ móc treo lò xo được lựa chọn phù hợp cho phép hệ thống đường ống di chuyển an toàn khi nhiệt độ vận hành thay đổi trong khi vẫn duy trì giá đỡ thẳng đứng được kiểm soát. Không giống như các móc treo cứng nhắc, hệ thống dựa trên lò xo có thể điều chỉnh sự giãn nở và co lại do nhiệt, phân phối tải hiệu quả hơn và giúp giảm ứng suất truyền đến đường ống và thiết bị được kết nối. Tianshun sản xuất các cụm móc treo lò xo sử dụng thép lò xo như 60Si2MnA và 50CrVA, với các tùy chọn về vỏ bằng thép carbon, lớp phủ bảo vệ, kết nối tùy chỉnh cũng như các yêu cầu về tải trọng và chuyển vị dành riêng cho dự án. Hiểu cấu trúc, nguyên lý làm việc, thông số kỹ thuật, yêu cầu thử nghiệm và điều kiện ứng dụng là điều cần thiết khi lựa chọn giá đỡ cho đường ống công nghiệp.
Mục lục
Hỗ trợ móc treo mùa xuân là gì?
Hỗ trợ móc treo lò xo hoạt động như thế nào?
Ưu điểm hiệu suất chính là gì?
Kỹ sư nên kiểm tra những thông số kỹ thuật nào?
Hỗ trợ móc treo mùa xuân được sử dụng ở đâu?
Hỗ trợ mùa xuân thay đổi so với liên tục
Hỗ trợ Spring Hanger được thử nghiệm như thế nào?
Bạn nên chọn hỗ trợ phù hợp như thế nào?
Nhận giải pháp móc treo lò xo tùy chỉnh
Hỗ trợ móc treo mùa xuân là gì?

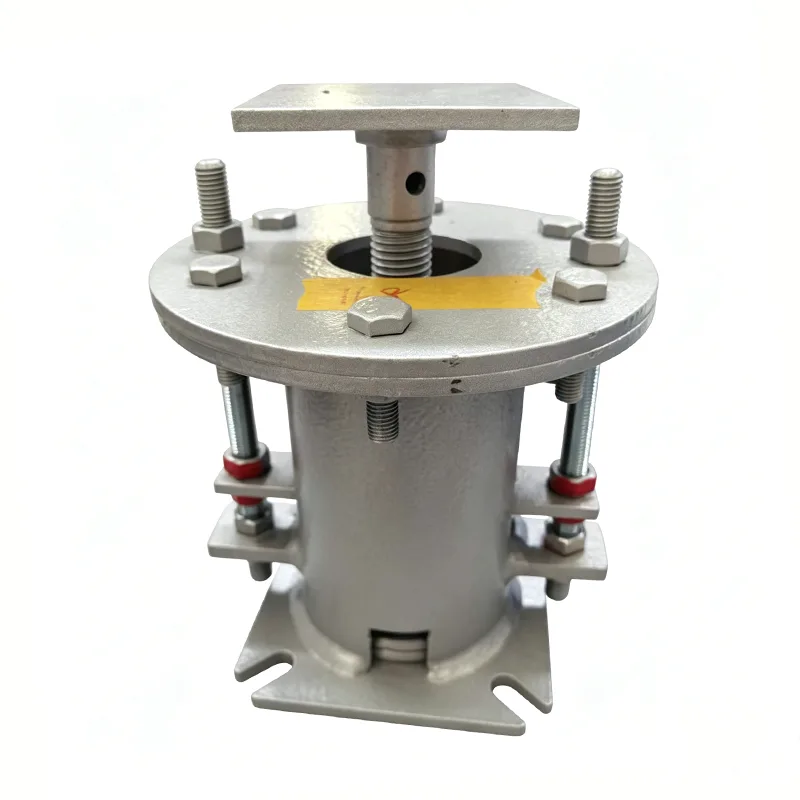

Giá đỡ móc treo lò xo là giá đỡ đường ống cơ học được thiết kế để chịu trọng lượng của đường ống đồng thời cho phép chuyển động thẳng đứng có kiểm soát. Nó sử dụng đặc tính đàn hồi của lò xo để điều chỉnh chuyển động được tạo ra do thay đổi nhiệt độ, tải trọng vận hành và các điều kiện sử dụng khác.
Khi một đường ống xử lý nóng lên, nó có thể giãn nở và di chuyển từ vị trí lạnh. Khi nó nguội đi, đường ống co lại. Một giá đỡ cứng có thể hạn chế chuyển động này và có khả năng tạo thêm ứng suất cho đường ống. Một móc treo lò xo được thiết kế phù hợp sẽ cung cấp lực hỗ trợ đồng thời cho phép đường ống di chuyển trong phạm vi di chuyển được thiết kế.
Điều này làm cho các giá đỡ dựa trên lò xo đặc biệt hữu ích cho đường ống dẫn hơi, đường ống xử lý nhiệt độ cao, hệ thống phát điện, cơ sở hóa dầu, nhà máy lọc dầu và các công trình lắp đặt khác, nơi phải xem xét sự dịch chuyển nhiệt trong quá trình thiết kế ứng suất đường ống.
Đối với các kỹ sư dự án, sự hỗ trợ không nên được lựa chọn đơn giản bằng kích thước ống danh nghĩa. Tải trọng vận hành, tải nóng và lạnh, chuyển động dự kiến, hướng lắp đặt, nhiệt độ, kích thước kết nối và các tiêu chuẩn thiết kế hiện hành đều cần được đánh giá.
Hỗ trợ móc treo lò xo hoạt động như thế nào?
Nguyên lý hoạt động cơ bản rất đơn giản: cụm lò xo tạo ra lực hỗ trợ có kiểm soát đồng thời cho phép dịch chuyển theo phương thẳng đứng của ống.
- Tải trọng ống được chuyển:Móc treo chuyển một phần trọng lượng của đường ống và tải trọng vận hành sang kết cấu đỡ.
- Sự thay đổi nhiệt độ gây ra chuyển động:Khi đường ống nóng lên hoặc nguội đi, sự giãn nở hoặc co lại do nhiệt gây ra chuyển động thẳng đứng.
- Mùa xuân trả lời:Lò xo nén hoặc giãn tùy theo hướng và độ lớn chuyển động.
- Chuyển động vẫn được kiểm soát:Giá đỡ có thể điều chỉnh chuyển vị được thiết kế thay vì buộc ống vào một vị trí cố định.
- Tải được phân phối:Lựa chọn hỗ trợ chính xác giúp ngăn chặn tải cục bộ quá mức tại các hỗ trợ đường ống và thiết bị được kết nối.
Trong thiết kế đường ống thực tế, móc treo lò xo hoạt động như một phần của hệ thống hỗ trợ lớn hơn. Guốc ống, giá đỡ cứng, thanh dẫn hướng, neo và các bộ phận khác có thể được sử dụng cùng nhau tùy theo yêu cầu của dự án và phân tích ứng suất đường ống.
Các thành phần chính là gì?
Độ tin cậy của móc treo lò xo phụ thuộc vào sự tương tác giữa cụm lò xo, vỏ, cơ cấu điều chỉnh và phần cứng kết nối. Một cấu hình điển hình bao gồm các thành phần sau:
| Thành phần | Chức năng chính | Vật liệu hoặc tính năng điển hình |
|---|---|---|
| Hội mùa xuân | Cung cấp lực hỗ trợ có kiểm soát và điều chỉnh chuyển động | Thép lò xo 60Si2MnA hoặc 50CrVA |
| Nhà ở | Bảo vệ và định vị cụm lò xo | Thép cacbon Q235B hoặc Q345B |
| Vít điều chỉnh | Cho phép điều chỉnh tải trọng và chiều cao trong quá trình lắp đặt | Xây dựng thép dành riêng cho dự án |
| Thanh treo & phụ kiện | Kết nối hỗ trợ với đường ống và cấu trúc | Lựa chọn theo yêu cầu dự án |
| Chỉ báo dịch chuyển | Hiển thị vị trí chuyển động thực tế | Dấu hiệu hiệu chỉnh rõ ràng |
Kích thước kết nối và phụ kiện có thể được tùy chỉnh khi cấu hình tiêu chuẩn không phù hợp với điều kiện lắp đặt. Điều này đặc biệt quan trọng đối với các dự án trang bị thêm hoặc giá đỡ ống phức tạp nơi không gian lắp đặt có sẵn bị hạn chế.
Ưu điểm hiệu suất chính là gì?
Bồi thường chuyển động nhiệt
Ưu điểm chính là khả năng điều chỉnh chuyển động thẳng đứng của đường ống do thay đổi nhiệt độ. Thiết kế móc treo lò xo tiêu chuẩn của Tianshun có thể cung cấp các tùy chọn dịch chuyển định mức là 50, 80, 120, 150 và 200 mm, tùy thuộc vào cấu hình đã chọn.
Hỗ trợ tải được kiểm soát
Đường ống công nghiệp có thể trở nên nặng hơn đáng kể trong quá trình vận hành do chất lỏng xử lý, vật liệu cách nhiệt và điều kiện dịch vụ thay đổi. Cụm lò xo được chỉ định chính xác giúp duy trì sự hỗ trợ có kiểm soát trong suốt chu kỳ vận hành.
Giảm truyền rung
Việc bố trí lò xo hỗ trợ có thể giúp giảm sự truyền trực tiếp rung động của đường ống tới các bộ phận kết cấu. Điều này có thể có giá trị xung quanh thiết bị quay, hệ thống hơi nước, thiết bị xử lý và các hệ thống lắp đặt khác nơi việc kiểm soát độ rung là quan trọng.
Cài đặt linh hoạt
Cơ chế điều chỉnh cho phép người lắp đặt tinh chỉnh vị trí hỗ trợ và tải trong quá trình lắp đặt. Điều này có thể đơn giản hóa việc căn chỉnh trường so với cách sắp xếp hỗ trợ hoàn toàn cứng nhắc.
Khả năng thích ứng với các dự án khác nhau
Các cụm móc treo lò xo có thể được thiết kế phù hợp với các tải trọng, yêu cầu di chuyển, vật liệu, kiểu kết nối và điều kiện môi trường khác nhau. Tianshun cũng cung cấp các giải pháp tùy chỉnh cho các yêu cầu tải trọng, chuyển vị, nhiệt độ và kết nối đặc biệt.
Kỹ sư nên kiểm tra những thông số kỹ thuật nào?
Trước khi đặt mua móc treo lò xo, các kỹ sư nên thiết lập các điều kiện vận hành thực tế thay vì chỉ chọn thiết bị theo đường kính ống. Các thông số kỹ thuật sau đây đặc biệt quan trọng:
| tham số | Phạm vi tham chiếu Tianshun | Tại sao nó quan trọng |
|---|---|---|
| Tải làm việc | 10 N–100.000 N | Xác định khả năng hỗ trợ cần thiết |
| Độ dịch chuyển định mức | 50–200 mm | Phải phù hợp với chuyển động đường ống dự kiến |
| Nhiệt độ hoạt động | -20°C đến +450°C | Ảnh hưởng đến việc lựa chọn vật liệu và lò xo |
| Chất liệu mùa xuân | 60Si2MnA / 50CrVA | Hỗ trợ hiệu suất cơ học và mệt mỏi |
| Vật liệu nhà ở | Q235B / Q345B | Cung cấp sự bảo vệ và hỗ trợ cấu trúc |
| xử lý bề mặt | Lớp phủ giàu kẽm Epoxy/mạ kẽm nhúng nóng | Cải thiện khả năng chống ăn mòn |
| Tiêu chuẩn áp dụng | ANSI/HG 20644, GB/T 17116, DIN 2545 | Giúp điều chỉnh sản phẩm phù hợp với thông số kỹ thuật của dự án |
Đối với các dự án EPC quốc tế, các kỹ sư cũng có thể chỉ định các tiêu chuẩn dành riêng cho dự án, chứng chỉ vật liệu, yêu cầu kiểm tra hoặc sự chứng kiến của bên thứ ba. Những yêu cầu này phải được xác nhận trước khi bắt đầu sản xuất.
Hỗ trợ móc treo mùa xuân được sử dụng ở đâu?
Các giá đỡ lò xo phù hợp với đường ống công nghiệp nơi mà giá đỡ tải phải cùng tồn tại với chuyển động nhiệt được kiểm soát. Các ứng dụng phổ biến bao gồm:
- Đường ống dẫn nước và hơi nước của nhà máy nhiệt điện
- Hệ thống đường ống phụ trợ nhà máy điện hạt nhân
- Đường ống quá trình hóa dầu
- Lò lọc dầu và đường ống cột
- Đường ống đầu cuối LNG và LPG
- Mạng lưới sưởi ấm trung tâm đô thị
- Đường ống quy trình dược phẩm
- Đường ống vệ sinh chế biến thực phẩm
- Đường hơi nhiệt độ cao và áp suất cao
Đối với các cơ sở hóa chất và hóa dầu, việc bảo vệ bề mặt và lựa chọn vật liệu có thể đặc biệt quan trọng vì lớp đỡ có thể tiếp xúc với độ ẩm, môi trường ăn mòn hoặc nhiệt độ vận hành đòi hỏi khắt khe.
Hỗ trợ mùa xuân thay đổi so với liên tục: Sự khác biệt là gì?
Một trong những quyết định quan trọng nhất trong thiết kế hỗ trợ đường ống là liệu ứng dụng có yêu cầu cấu hình lò xo thay đổi hay không đổi hay không.
| So sánh | Hỗ trợ mùa xuân thay đổi | Hỗ trợ mùa xuân liên tục |
|---|---|---|
| Lực lượng hỗ trợ | Thay đổi khi mùa xuân di chuyển | Được thiết kế để duy trì gần như không đổi |
| Sử dụng điển hình | Chuyển động nhiệt vừa phải | Chuyển động lớn hoặc yêu cầu thay đổi tải nghiêm ngặt |
| Xem xét thiết kế | Biến đổi tải cho phép | Tải không đổi trong suốt chuyến đi |
| Ứng dụng điển hình | Quy trình chung và đường ống tiện ích | Kết nối hơi nước chính và thiết bị nhạy cảm |
Một giá đỡ lò xo thay đổi có thể thích hợp khi sự thay đổi về lực đỡ vẫn có thể chấp nhận được trong thiết kế ứng suất đường ống. Việc bố trí lò xo cố định có thể được xem xét khi thiết bị được kết nối có sự thay đổi tải trọng cho phép chặt chẽ hơn hoặc khi dự kiến sẽ có chuyển động thẳng đứng đáng kể.
Lựa chọn chính xác phải dựa trên phân tích ứng suất đường ống của dự án, điều kiện tải nóng và lạnh, hướng chuyển động và giới hạn vòi phun của thiết bị.
Hỗ trợ Spring Hanger được thử nghiệm như thế nào?
Việc đảm bảo chất lượng đặc biệt quan trọng vì móc treo lò xo là bộ phận chịu lực. Việc kiểm tra không chỉ phải xác minh các kích thước bên ngoài mà còn cả tình trạng vật liệu, hiệu suất của lò xo, trạng thái tải và lớp phủ bảo vệ.
Các hoạt động kiểm tra và thử nghiệm điển hình bao gồm:
- Kiểm tra trực quan và kích thước
- Nhận dạng vật liệu tích cực (PMI), nếu cần
- Kiểm tra độ cứng
- Kiểm tra hạt từ tính hoặc Kiểm tra thẩm thấu chất lỏng nếu có
- Kiểm tra tải mùa xuân
- Xác minh đường cong chuyển tải
- Kiểm tra độ dày lớp phủ
- Kiểm tra lắp ráp cuối cùng
Báo cáo thử nghiệm tại nhà máy và Báo cáo thử nghiệm vật liệu có thể được cung cấp cho các đơn đặt hàng hiện hành. Đối với các dự án yêu cầu xác minh bổ sung, kiểm tra bên thứ ba, kiểm tra có chứng kiến, kiểm tra vật liệu, NDT mối hàn hoặc kiểm tra trước khi giao hàng cũng có thể được sắp xếp theo yêu cầu của hợp đồng.
Bạn nên chọn móc treo lò xo phù hợp như thế nào?
Lựa chọn đúng bắt đầu với dữ liệu kỹ thuật. Một gói thông số kỹ thuật hữu ích nên bao gồm các thông tin sau:
- Kích thước và cấu hình ống
- Tải vận hành và lắp đặt
- Điều kiện tải nóng và lạnh
- Chuyển vị dọc dự kiến
- Hướng di chuyển
- Nhiệt độ vận hành và thiết kế
- Yêu cầu sắp xếp lắp đặt
- Kích thước kết nối
- Yêu cầu về vật liệu và lớp phủ
- Tiêu chuẩn thiết kế và kiểm tra áp dụng
Đối với các hệ thống phức tạp, việc cung cấp lịch trình hỗ trợ đẳng áp ứng suất đường ống hoặc lịch trình hỗ trợ có liên quan có thể cải thiện đáng kể độ chính xác của việc lựa chọn móc treo. Sau đó, các kỹ sư có thể đánh giá xem liệu lò xo thay đổi, lò xo không đổi hoặc cách bố trí hỗ trợ khác có phù hợp hay không.
Khi kích thước tiêu chuẩn không phù hợp, các giải pháp móc treo lò xo tùy chỉnh có thể bao gồm khả năng tải đặc biệt, kết nối không chuẩn, kích thước lắp đặt tùy chỉnh, vật liệu chống ăn mòn và thiết kế cho môi trường nhiệt độ cao hoặc nhiệt độ thấp.
Câu hỏi thường gặp về hỗ trợ Spring Hanger
1. Mục đích chính của giá treo lò xo là gì?
Mục đích chính của nó là hỗ trợ tải trọng đường ống đồng thời cho phép chuyển động thẳng đứng có kiểm soát do sự giãn nở và co lại vì nhiệt. Nó cũng có thể giúp giảm sự truyền rung động và duy trì tình trạng hỗ trợ ổn định hơn trong quá trình vận hành.
2. Móc treo lò xo Tianshun có thể hỗ trợ phạm vi tải trọng nào?
Phạm vi sản phẩm tiêu chuẩn được tham chiếu bao gồm tải trọng làm việc từ 10 N đến 100.000 N. Lựa chọn thực tế phụ thuộc vào điều kiện vận hành, yêu cầu tải trọng, hành trình và dữ liệu thiết kế dự án của đường ống.
3. Móc treo lò xo có thể chứa được bao nhiêu dịch chuyển?
Các tùy chọn dịch chuyển định mức tiêu chuẩn bao gồm 50 mm, 80 mm, 120 mm, 150 mm và 200 mm. Các yêu cầu về hành trình tùy chỉnh có thể được đánh giá theo chuyển động thực tế của đường ống.
4. Vật liệu nào thường được sử dụng để lắp ráp lò xo?
Vật liệu lò xo phổ biến bao gồm 60Si2MnA và 50CrVA. Vật liệu vỏ có thể bao gồm thép carbon Q235B và Q345B, trong khi xử lý bề mặt có thể sử dụng lớp phủ giàu kẽm epoxy hoặc mạ kẽm nhúng nóng.
5. Khi nào nên xem xét hỗ trợ lò xo liên tục?
Có thể xem xét hỗ trợ lò xo không đổi khi đường ống trải qua chuyển động thẳng đứng đáng kể hoặc khi thiết bị được kết nối yêu cầu lực hỗ trợ duy trì gần như không đổi trong suốt hành trình được thiết kế. Lựa chọn cuối cùng phải tuân theo phân tích ứng suất đường ống và yêu cầu của dự án.
6. Giá đỡ móc treo lò xo có thể được tùy chỉnh không?
Đúng. Việc tùy chỉnh có thể bao gồm các yêu cầu về tải trọng và chuyển vị, lựa chọn vật liệu, loại kết nối, kích thước lắp đặt, điều kiện môi trường và các yêu cầu cụ thể khác của dự án.
Nhận giải pháp móc treo lò xo tùy chỉnh
Hệ thống đỡ lò xo đáng tin cậy bắt đầu bằng dữ liệu kỹ thuật chính xác, lựa chọn vật liệu phù hợp, sản xuất có kiểm soát và thử nghiệm được ghi lại. Tianshun kết hợp kinh nghiệm sản xuất hỗ trợ lò xo với các dịch vụ kỹ thuật tùy chỉnh cho các ứng dụng đường ống công nghiệp. Nếu bạn đang lập kế hoạch cho một dự án điện, hóa dầu, lọc dầu, LNG, sưởi ấm, dược phẩm hoặc đường ống khác, hãy chia sẻ các yêu cầu về tải trọng, thể tích, nhiệt độ, kết nối và số lượng của bạn với nhóm kỹ thuật. Tìm hiểu thêm về Hỗ trợ móc treo lò xo Tianshun hoặcliên hệ với chúng tôiđể được tư vấn và báo giá cụ thể cho từng dự án.
