Khi đường ống công nghiệp phải chịu được sự giãn nở nhiệt đồng thời chống lại tải sốc đột ngột,Thiên Thuậncung cấpSnubbers thủy lực để hạn chế đường ốngđược thiết kế để giúp duy trì sự ổn định của hệ thống trong các điều kiện vận hành đòi hỏi khắt khe. Các thiết bị nhạy cảm với vận tốc này cho phép chuyển động dần dần của đường ống trong quá trình vận hành bình thường và cung cấp khả năng hạn chế động khi sự dịch chuyển nhanh chóng đe dọa tính toàn vẹn của đường ống.
Bộ giảm chấn thủy lực là thiết bị hạn chế động lực cần thiết trong các nhà máy điện, cơ sở hóa dầu, nhà máy lọc dầu và các cơ sở công nghiệp khác, nơi hệ thống đường ống phải đối mặt với lực địa chấn, búa nước, chuyển tiếp áp suất và các nhiễu loạn liên quan đến thiết bị. Không giống như các bộ phận hạn chế cứng nhắc thông thường, chúng thích ứng với chuyển động nhiệt chậm đồng thời chống lại sự dịch chuyển đột ngột ở tốc độ cao. Bài viết này giải thích các nguyên tắc hoạt động, các bộ phận chính, những cân nhắc kỹ thuật, ứng dụng và yêu cầu bảo trì của chúng. Nó cũng phác thảo cách lựa chọn thiết bị phù hợp cho các dự án hạn chế đường ống cụ thể và cách Tianshun có thể hỗ trợ các yêu cầu về đường ống công nghiệp.
Bộ giảm âm thủy lực là thiết bị cơ-thủy lực chuyên dụng nhằm hạn chế chuyển động nhanh trong hệ thống đường ống đồng thời cho phép chuyển động tương đối không hạn chế ở vận tốc thấp. Chúng đặc biệt có giá trị trong việc lắp đặt trong đó đường ống mở rộng, co lại hoặc dịch chuyển trong chu kỳ vận hành bình thường nhưng phải được kiểm soát trong các sự kiện động bất ngờ.
Một bộ giảm chấn thủy lực điển hình bao gồm một xi lanh, piston, cần piston, chất lỏng thủy lực, cơ cấu kiểm soát dòng chảy bên trong, vòng đệm và các đầu nối cuối. Khi đường ống di chuyển chậm do nhiệt độ thay đổi, chất lỏng thủy lực sẽ chảy qua các đoạn đã được hiệu chỉnh, cho phép piston di chuyển. Khi chuyển động vượt quá vận tốc kích hoạt được chỉ định của thiết bị, lực cản thủy lực sẽ tăng lên đáng kể, giúp hạn chế đường ống.
Bộ giảm chấn thủy lực thường hoạt động cùng với các giá đỡ chịu tải hơn là thay thế chúng. Các móc treo lò xo, guốc ống và các giá đỡ khác mang trọng lượng của ống và hỗ trợ chuyển động bình thường, trong khi các ống giảm chấn giúp hạn chế các tải trọng động được chỉ định.
Để biết thông tin chi tiết dành riêng cho dự án, hãy xem lại thông tin sản phẩm Bộ giảm chấn thủy lực dành cho ống hạn chế của Tianshun.
Nguyên lý hoạt động dựa trên mối quan hệ giữa vận tốc piston và lực cản thủy lực. Thiết bị phản ứng khác nhau với sự dịch chuyển dần dần và chuyển động đột ngột, giúp hệ thống đường ống vẫn linh hoạt trong quá trình vận hành thông thường mà không bị mất khả năng hạn chế động.
Ống công nghiệp trải qua những thay đổi về kích thước khi nhiệt độ vận hành tăng và giảm. Trong quá trình chuyển động đủ chậm, bộ giảm tốc cho phép piston của nó di chuyển qua xi lanh với lực cản hạn chế. Điều này giúp ngăn chặn sự hạn chế không cần thiết của sự giãn nở và co lại nhiệt.
Trong một sự kiện địa chấn, búa nước, tua-bin ngắt hoặc vận tốc đường ống tạm thời tương tự có thể tăng nhanh. Cơ chế thủy lực bên trong của snubber hạn chế dòng chất lỏng khi đạt đến các điều kiện kích hoạt được chỉ định.
Việc tăng lực cản thủy lực làm cho việc di chuyển tiếp theo của piston trở nên khó khăn hơn đáng kể. Sau đó, thiết bị sẽ truyền lực cản tạo ra thông qua các kết nối lắp đặt của nó tới kết cấu đỡ, giúp hạn chế sự dịch chuyển ống quá mức.
Sau khi quá trình tạm thời lắng xuống, cơ chế có thể trở lại hoạt động cho phép chuyển động bình thường, tùy thuộc vào thiết kế. Việc định cỡ, lắp đặt và bảo trì chính xác là rất quan trọng để đảm bảo rằng snubber phản hồi như dự định trong suốt thời gian sử dụng của nó.
Bộ giảm âm thủy lực được chỉ định phù hợp mang lại một số lợi thế kỹ thuật cho hệ thống đường ống công nghiệp.
Một hạn chế quan trọng là bộ giảm chấn thủy lực không phải là giải pháp phổ quát cho mọi vấn đề về rung động. Sự phù hợp của chúng phụ thuộc vào đặc điểm chuyển động, dải tần số, trường hợp tải và yêu cầu hiệu suất của hệ thống đường ống. Rung động có biên độ thấp, tần số cao có thể yêu cầu phương pháp kiểm soát rung động khác hoặc bổ sung.
Bộ giảm âm thủy lực thường được xem xét cho các mạng lưới đường ống quan trọng, nơi sự dịch chuyển đột ngột có thể ảnh hưởng đến tính liên tục trong hoạt động, tính toàn vẹn của thiết bị hoặc sự an toàn của nhà máy.
Đường hơi chính, đường ống nước cấp và các mạch năng lượng cao khác có thể gặp tải động trong quá trình di chuyển thiết bị, chuyển tiếp áp suất hoặc các sự kiện địa chấn. Snubbers giúp hạn chế chuyển động khi điều kiện thiết kế yêu cầu.
Đường ống xử lý được kết nối với máy bơm, máy nén, lò nung và thiết bị chịu áp lực có thể phải chịu những thay đổi nhanh chóng về điều kiện vận hành. Các thiết bị hạn chế được thiết kế phù hợp có thể giúp kiểm soát tải trọng tạm thời và bảo vệ các kết nối dễ bị tổn thương.
Các hệ thống đường ống liên quan đến an toàn có thể yêu cầu hiệu suất hạn chế được ghi chép cẩn thận, chất lượng môi trường và đánh giá địa chấn. Việc lựa chọn phải tuân theo các quy tắc dự án hiện hành và các yêu cầu về trình độ chuyên môn thay vì chỉ dựa vào các mô tả chung về sản phẩm.
Các cơ sở xử lý khí, khí tự nhiên hóa lỏng và đường truyền áp suất cao có thể yêu cầu bố trí hỗ trợ chuyên dụng để đáp ứng chuyển động vận hành trong khi kiểm soát các sự kiện động cụ thể.
Các khe co giãn ống xếp kim loại và các bộ phận tương tự có thể nhạy cảm với sự dịch chuyển quá mức hoặc tải trọng bên ngoài. Các ống giảm âm được đặt đúng vị trí có thể giúp hạn chế chuyển động trong các điều kiện nhất thời được xác định, với điều kiện là bố trí hạn chế hoàn chỉnh được thiết kế cho tải trọng của mối nối và đường ống.
Hiệu suất của snubber thủy lực phụ thuộc vào một số thông số thiết kế được kết nối với nhau. Bảng dưới đây tóm tắt các giá trị đại diện được công bố trong thông tin sản phẩm của Tianshun. Yêu cầu thực tế phải được xác nhận đối với từng mô hình, dự án cụ thể.
| tham số | Phạm vi đại diện hoặc tùy chọn | Xem xét kỹ thuật |
|---|---|---|
| Khả năng chịu tải | Khoảng 5 kN đến 500 kN trở lên cho các đơn vị tùy chỉnh | Phải chứa các lực cản được tính toán và các trường hợp tải được chỉ định. |
| Hành trình tiêu chuẩn | 100, 150, 200, 300 và 500mm | Phải bao gồm dung sai dịch chuyển nhiệt và lắp đặt dự kiến. |
| Tốc độ kích hoạt | Thông thường là 5–50 mm/s, tùy theo thông số kỹ thuật | Phải phân biệt chuyển động bình thường của đường ống với các điều kiện động cần hạn chế. |
| Nhiệt độ hoạt động tiêu chuẩn | Khoảng -40°C đến +120°C | Xác minh chất lỏng, vòng đệm và sự phù hợp của vật liệu ở nhiệt độ sử dụng thực tế. |
| Vật liệu xi lanh | Tùy chọn thép carbon hoặc thép hợp kim | Lựa chọn phụ thuộc vào tải trọng, môi trường và thông số kỹ thuật của dự án. |

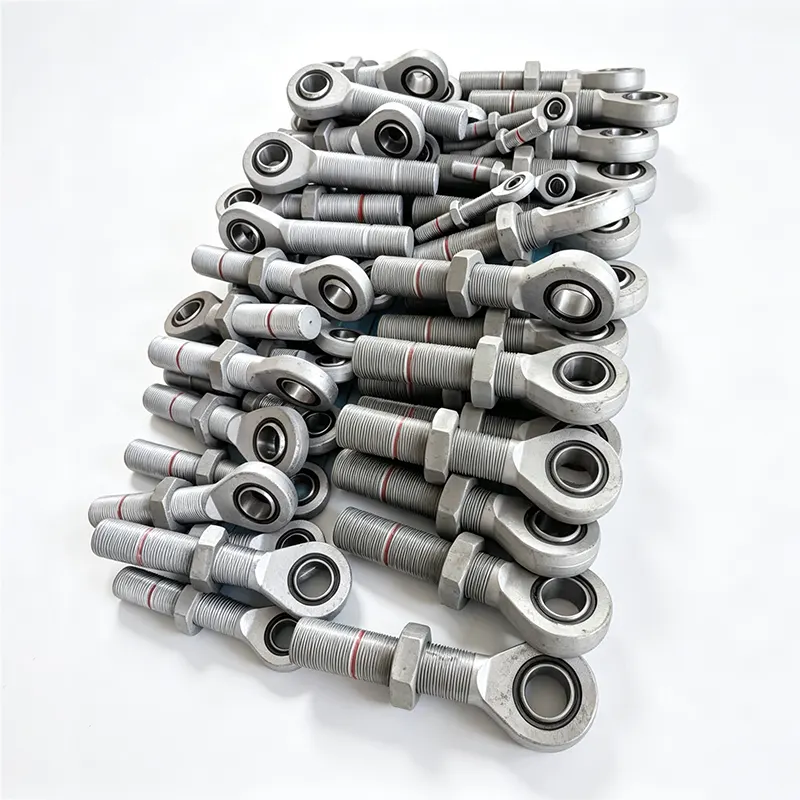

| Kết nối cuối | Các tùy chọn mắt thanh, khoan, khớp bi và ren | Phải phù hợp với kết cấu gắn kết và hướng di chuyển được phép. |
| Kiểm tra | Kiểm tra chức năng, áp suất và rò rỉ theo quy định | Xác nhận hồ sơ kiểm tra và tài liệu cần thiết trước khi chấp nhận. |
Các giá trị này là thông tin mang tính biểu thị của sản phẩm, không thay thế cho bảng dữ liệu đã được phê duyệt hoặc tính toán dành riêng cho dự án. Đối với các dịch vụ hạt nhân, nhiệt độ cao hoặc quan trọng khác, hãy xác nhận các yêu cầu về trình độ chuyên môn hiện hành trực tiếp với nhà sản xuất.
Việc chọn một bộ giảm chấn thủy lực đòi hỏi sự phối hợp giữa phân tích ứng suất đường ống, thiết kế hỗ trợ, giao diện thiết bị và điều kiện tại chỗ. Mua hàng chỉ dựa trên đường kính danh nghĩa của ống là không đủ.
Xác định xem biện pháp hạn chế có phải giải quyết được tải trọng địa chấn, búa nước, xả van an toàn, ngắt thiết bị, chuyển động do gió gây ra hoặc tạm thời khác hay không. Trường hợp tải trọng điều chỉnh thiết lập hiệu suất hạn chế cần thiết.
Sử dụng phân tích ứng suất đường ống đã được phê duyệt để thiết lập các lực căng và nén cần thiết. Kiểm tra định mức giảm xóc, cường độ gắn kết, thép kết cấu, mối hàn và các bộ phận ống được kết nối như một phần của đường dẫn tải hoàn chỉnh.
Thiết lập hành trình nhiệt từ nóng đến lạnh dự kiến, vị trí lắp đặt và khả năng dịch chuyển có thể có trong các điều kiện vận hành hiện hành. Hành trình thích hợp giúp ngăn chặn sự tiếp xúc không mong muốn ở cuối hành trình và cản trở chuyển động bình thường của đường ống.
Vận tốc kích hoạt phải phù hợp với phạm vi chuyển động bình thường dự kiến và các sự kiện động cần hạn chế. Hiệu chuẩn không chính xác có thể dẫn đến điện trở không mong muốn trong quá trình vận hành thông thường hoặc phản hồi không đầy đủ trong thời gian nhất thời.
Xem xét nhiệt độ môi trường và đường ống, khả năng tiếp xúc với ăn mòn, độ ẩm, khả năng tương thích chất lỏng và bất kỳ yêu cầu đặc biệt nào về môi trường. Các ứng dụng chuyên biệt có thể cần vật liệu nâng cao, con dấu, lớp phủ bảo vệ hoặc kiểm tra chất lượng.
Xác định các mã thiết kế quản lý và thông số kỹ thuật của dự án. Tùy thuộc vào ứng dụng, những yêu cầu này có thể bao gồm các yêu cầu liên quan từ tiêu chuẩn ASME B31.1, ASME B31.3, MSS hoặc thông số kỹ thuật dịch vụ hạt nhân. Xác nhận phiên bản chính xác, khả năng áp dụng và phạm vi trình độ chuyên môn cần thiết với kỹ sư chịu trách nhiệm.
Để biết thêm thông tin về thiết bị hỗ trợ bổ sung, hãy khám phá các giá đỡ lò xo liên tục của Tianshun và xem xét cách các bộ phận đã chọn có thể hoạt động cùng nhau trong hệ thống hỗ trợ đường ống phối hợp.
Ngay cả một bộ giảm âm thủy lực được lựa chọn chính xác cũng có thể hoạt động kém nếu nó được lắp đặt không chính xác hoặc bảo trì không đầy đủ. Việc lắp đặt và kiểm tra phải tuân theo hướng dẫn của nhà sản xuất và tài liệu dự án đã được phê duyệt.
Việc kiểm tra nên xem xét sự rò rỉ chất lỏng thủy lực, sự ăn mòn, hư hỏng thanh piston, các kết nối lỏng lẻo, vòng đệm bị hư hỏng, sự dịch chuyển bất thường và bằng chứng về sự can thiệp cơ học. Bất kỳ tình trạng bất thường nào đều phải được đánh giá theo hướng dẫn bảo trì của nhà sản xuất.
Khoảng thời gian kiểm tra và lịch trình đại tu phải phản ánh hướng dẫn sử dụng thiết bị, môi trường vận hành, lịch sử sự kiện và các yêu cầu của dự án. Hướng dẫn được công bố của Tianshun chỉ ra rằng việc kiểm tra định kỳ khoảng ba đến năm năm và có thể đại tu khoảng mười năm trong điều kiện sử dụng bình thường; những điều này nên được coi là hướng dẫn chung hơn là yêu cầu chung. Các ứng dụng quan trọng về an toàn có thể yêu cầu một lịch trình khác.
Sau một sự kiện địa chấn đáng kể hoặc sự cố thoáng qua khác theo thiết kế, hãy kiểm tra hệ thống hạn chế theo quy trình hiện hành tại hiện trường trước khi đưa thiết bị bị ảnh hưởng trở lại hoạt động.
Mục đích chính của chúng là cho phép chuyển động ống chậm trong điều kiện vận hành bình thường đồng thời hạn chế sự dịch chuyển nhanh do các sự kiện động cụ thể gây ra. Điều này giúp kiểm soát tải trọng truyền đến đường ống, thiết bị được kết nối và các cấu trúc hỗ trợ.
Một móc treo lò xo hỗ trợ trọng lượng ống đồng thời hỗ trợ chuyển động nhiệt. Bộ giảm chấn thủy lực chủ yếu cung cấp khả năng hạn chế động và thường không thay thế chức năng chịu tải của giá đỡ. Cả hai có thể được sử dụng trong cùng một hệ thống đường ống cho các mục đích kỹ thuật khác nhau.
Bắt đầu với bản phân tích ứng suất đường ống đã được phê duyệt và xác định các trường hợp tải trọng động điều chỉnh. Việc lựa chọn phải xem xét các lực cản, lực căng và khả năng nén, hành trình, tải trọng lắp đặt và độ bền của hệ thống gắn kết hoàn chỉnh.
Nhiều ống xả thủy lực hỗ trợ lắp đặt theo chiều ngang, chiều dọc hoặc nghiêng, nhưng hướng cho phép tùy thuộc vào thiết kế. Xác nhận hướng dẫn của nhà sản xuất, cấu hình lắp đặt và mọi hạn chế dành riêng cho dự án trước khi lắp đặt.
Đúng. Việc kiểm tra phải bao gồm rò rỉ, ăn mòn, tình trạng thanh, các kết nối và hoạt động chức năng nếu có. Lịch trình kiểm tra và đại tu phải tuân theo hướng dẫn của nhà sản xuất và các yêu cầu vận hành của hệ thống lắp đặt.
Không. Chúng chủ yếu nhằm mục đích hạn chế chuyển động nhanh và các tải trọng nhất thời được chỉ định. Rung động tần số cao, biên độ thấp liên tục có thể yêu cầu phân tích bổ sung và các biện pháp kiểm soát rung động khác.
Cung cấp khả năng tải cần thiết, hành trình, nhiệt độ vận hành và môi trường xung quanh, tốc độ kích hoạt, hướng lắp đặt, kết nối cuối, ứng suất đường ống hoặc bản vẽ hỗ trợ, điều kiện môi trường và các tiêu chuẩn dự án hiện hành. Những chi tiết này giúp nhà sản xuất đánh giá được cấu hình phù hợp.
Bộ giảm chấn thủy lực để hạn chế đường ống đóng một vai trò quan trọng trong các hệ thống đường ống công nghiệp phải đáp ứng chuyển động nhiệt thông thường đồng thời chống lại các lực động đột ngột. Lựa chọn chính xác phụ thuộc vào tải trọng được tính toán, yêu cầu hành trình, đặc tính kích hoạt, chi tiết lắp đặt, khả năng tương thích vật liệu cũng như các tiêu chuẩn thiết kế và thẩm định hiện hành. Việc tích hợp snubbers với các bộ phận đỡ ống và bộ phận giãn nở phù hợp giúp tạo ra một hệ thống hạn chế phối hợp thay vì dựa vào một thiết bị duy nhất để giải quyết mọi vấn đề về chuyển động.
Thiên Thuận hỗ trợ các dự án đường ống công nghiệp bằng các giải pháp giảm chấn thủy lực và các sản phẩm hỗ trợ đường ống liên quan. Nếu bạn đang lên kế hoạch lắp đặt mới, nâng cấp hệ thống hạn chế hiện có hoặc tìm nguồn cung ứng thiết bị tùy chỉnh để đáp ứng các điều kiện vận hành đòi hỏi khắt khe, hãy chuẩn bị các yêu cầu kỹ thuật vàliên hệ với chúng tôiđể thảo luận về cấu hình phù hợp, cân nhắc kỹ thuật và các tùy chọn báo giá dành riêng cho dự án.
