TạiThiên Thuận, chúng tôi đã sản xuất ống đỡ trong suốt thời gian hoạt động kinh doanh — 14 năm. Chúng có thể không có các bộ phận chuyển động như các giá đỡ lò xo, nhưng theo nhiều cách, các giá đỡ ống cứng mang một trách nhiệm lớn hơn. Một bộ phận lò xo có thể xử lý sai một vài milimet hành trình mà vẫn hoạt động. Một giá đỡ đường ống có kích thước nhỏ, hàn kém hoặc được chỉ định sai vật liệu có thể bị hỏng đột ngột và khi đó, đường ống sẽ bị hỏng. Đó là lý do tại sao chúng tôi xử lý mọi đơn đặt hàng hỗ trợ đường ống với sự quan tâm tương tự như đối với những đơn hàng phức tạp hơn của mình.hỗ trợ mùa xuân liên tụcvà các đơn vị lò xo thay đổi.

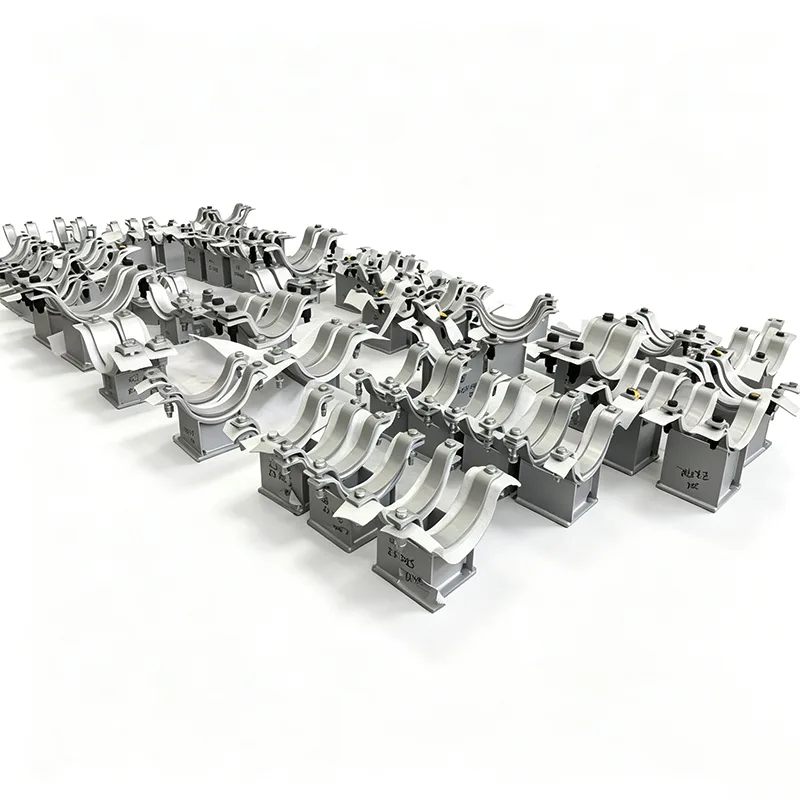

Công việc của giá đỡ đường ống rất dễ mô tả nhưng khó thực hiện đúng hơn: giữ đường ống đúng vị trí, mang trọng lượng của nó và dẫn hướng hoặc neo nó theo yêu cầu của đặc điểm kỹ thuật đường ống. Chúng tôi sản xuất nhiều loại — từ kẹp ống gắn trên dầm cơ bản và trụ chữ Tgiày ốngđến các tấm trượt được thiết kế tùy chỉnh và các giá đỡ trục chịu lực nặng. Đây không phải là những bộ phận có sẵn trong danh mục dành cho chúng tôi; chúng tôi xây dựng theo kích thước đường ống, độ dày cách nhiệt, dữ liệu tải và môi trường lắp đặt của bạn.
Đi xuống bất kỳ giá đỡ ống nào và bạn sẽ thấy sự kết hợp: các giá đỡ ống cứng chịu trọng tải và dẫn hướng chuyển động ngang, móc treo lò xo hoặc giá đỡ lò xo biến đổi hấp thụ hành trình thẳng đứng khi cần thiết. Cái này không có cái kia thì không có tác dụng. Giá đỡ đường ống quá cứng không đúng vị trí có thể truyền ứng suất thẳng vào mặt bích hoặc vòi bình. Đó là lý do tại sao các kỹ sư của chúng tôi luôn xem xét sơ đồ hỗ trợ đầy đủ khi bạn gửi yêu cầu cho chúng tôi — và tại sao chúng tôi không ngần ngại đề xuất giá đỡ ống cách nhiệt trước cho đường dây lạnh hoặc guốc dẫn hướng cho đường chạy thẳng dài cần chuyển động dọc trục có kiểm soát.
Chúng tôi lưu trữ một lượng lớn thép cacbon, thép không gỉ và thép tấm, ống và các bộ phận kết cấu bằng thép hợp kim để chúng tôi có thể quay vòng chế tạo giá đỡ đường ống một cách nhanh chóng. Bảng dưới đây liệt kê các tài liệu chúng tôi sử dụng thường xuyên nhất:
| Loại hỗ trợ | Vật liệu chung | Tùy chọn hoàn thiện bề mặt |
|---|---|---|
| Kẹp & ách ống | Thép cacbon A36, SS304 | Sơn, mạ kẽm hoặc trần |
| Giày ống (hàn) | Đế thép carbon A105 / A36, guốc SS304 | Sơn lót oxit đỏ, mạ kẽm nhúng nóng |
| Tấm trượt & miếng đệm PTFE | Mặt sau bằng thép cacbon, liên kết PTFE | 25% PTFE chứa đầy thủy tinh, có vết lõm để bôi trơn |
| Hướng dẫn hỗ trợ | Kết cấu thép Q235B | Sơn epoxy, sơn lót giàu kẽm |
| Hỗ trợ Trunnion & giả | Ống liền mạch + nắp rèn | Theo lớp ống |
| Móc treo & móc treo thanh | Thép 45 #, SS304 | Mạ kẽm, mạ điện |
Tất cả công việc hàn kết cấu đều được thực hiện bởi các thợ hàn được chứng nhận và chúng tôi thực hiện kiểm tra trực quan và kích thước trên mọi giá đỡ trước khi rời khỏi xưởng. Nếu dự án của bạn yêu cầu NDT (PT, MT hoặc UT) trên một số mối hàn nhất định, chúng tôi có thể đưa điều đó vào phạm vi.
Chúng tôi làm việc theo các quy tắc quốc tế sau đây mỗi ngày:
ANSI/MSS SP‑58 – Giá đỡ và móc treo ống
ASME B31.3 và B31.1 – Đường ống dẫn điện và quy trình
ASME Phần IX – Trình độ hàn
EN 1090 – Thép kết cấu (nơi được yêu cầu đánh dấu CE)
GB/T 17116 – Tiêu chuẩn quốc gia Trung Quốc
Hệ thống ISO 9001:2015 của chúng tôi bao trùm toàn bộ dây chuyền sản xuất và khả năng truy xuất nguồn gốc nguyên liệu được duy trì từ số nhiệt thép thô đến thẻ lắp ráp hỗ trợ cuối cùng.
Câu hỏi 1: Bạn có thể khớp các bản vẽ tiêu chuẩn hỗ trợ đường ống hiện có của chúng tôi không?
Có, đó là cách mà hầu hết các đơn đặt hàng của chúng tôi đều đến. Hãy gửi cho chúng tôi bản vẽ hỗ trợ tiêu chuẩn, hình ảnh đẳng cự hoặc chỉ một lịch trình hỗ trợ đường ống được đánh dấu và chúng tôi sẽ chế tạo theo các kích thước chính xác đó. Chúng tôi thường xuyên làm việc với các thư viện chuẩn EPC.
Câu hỏi 2: Sự khác biệt giữa đế ống và giá đỡ ống là gì?
Trong hội thoại hàng ngày, người ta thường sử dụng các thuật ngữ thay thế cho nhau. Nói đúng ra, guốc ống là một loại giá đỡ ống cụ thể - một tấm thép được hàn vào đáy ống để nâng nó lên khỏi thép kết cấu. Giá đỡ ống là một nhóm rộng hơn bao gồm guốc, kẹp, thanh dẫn hướng, trục và cụm thanh treo. Chúng tôi sản xuất cả đế ống và cụm đỡ ống hoàn chỉnh.
Câu 3: Bạn xử lý đường dây cách điện hoặc đường dây lạnh như thế nào?
Đối với đường dây cách nhiệt nóng, chúng tôi tăng chiều cao giày để giải phóng lớp cách nhiệt. Đối với các đường dây lạnh hoặc đông lạnh, chúng tôi cung cấp các giá đỡ ống cách nhiệt trước có khối xốp cứng được liên kết vào đế để ngăn chặn sự truyền lạnh và ngưng tụ. Hãy cho chúng tôi biết độ dày và chất liệu cách nhiệt, chúng tôi sẽ thiết kế giày cho phù hợp.
Câu 4: Thời gian sản xuất một lô ống đỡ của bạn là bao lâu?
Thép carbon tiêu chuẩn hỗ trợ: 15–25 ngày, tùy theo số lượng. Thép không gỉ hoặc các cụm lớn, phức tạp: 25–35 ngày. Đối với các đơn đặt hàng số lượng lớn gắn liền với tiến độ dự án, chúng tôi có thể phân giai đoạn giao hàng để phù hợp với trình tự xây dựng của bạn.
Câu 5: Bạn có cung cấp các tấm nhúng kết cấu và trụ chữ T không?
Chúng tôi có thể, nếu dự án của bạn yêu cầu nó. Thông thường, các giá đỡ đường ống là mặt tiếp xúc giữa đường ống và kết cấu. Nếu bạn cần cả tấm nhúng, tấm đế hoặc thép chữ T, chúng tôi có thể đóng gói mọi thứ lại với nhau, giúp đơn giản hóa khâu hậu cần tại công trường.
Các giá đỡ ống có thể không có bộ phận chuyển động nhưng chúng tôi vẫn thực hiện quy trình kiểm soát chất lượng có cấu trúc:
Xác minh vật liệu đến đối với chứng chỉ nhà máy
Kiểm tra kích thước sau khi cắt và khoan
Kiểm tra lắp ráp trước khi hàn
Kiểm tra mối hàn bằng mắt, cộng với NDT bổ sung nếu được chỉ định
Kiểm tra kích thước và góc khi lắp ráp xong
Kiểm tra lớp phủ và hoàn thiện bề mặt
Mỗi lô hàng đều kèm theo phiếu giao hàng liệt kê từng hỗ trợ theo số thẻ của nó, vì vậy nhóm công trường của bạn có thể khớp các bộ phận với bản vẽ đẳng cự mà không cần phỏng đoán.
Rất ít ống đỡ rời khỏi nhà máy của chúng tôi như một bộ phận hoàn toàn tiêu chuẩn. Các tùy chỉnh phổ biến bao gồm:
Chiều cao giày mở rộng để cách nhiệt dày hoặc chống cháy
Đế trượt có thể điều chỉnh được với miếng đệm PTFE để trượt có độ ma sát thấp
Phần cứng bằng thép không gỉ để lắp đặt ngoài khơi và ven biển
Xếp hạng tải trọng đặc biệt — chúng tôi đã chế tạo các giá đỡ ống cho các đường ống có lỗ khoan lớn mang ống có đường kính 40 inch
Kẹp chống rung có lớp lót cao su tổng hợp cho đường ống máy nén pittông
Giá đỡ bằng hợp kim nhiệt độ cao cho dây chuyền lò nung và máy cải cách
Bạn không bị giới hạn bởi những gì có trong danh mục. Gửi cho chúng tôi yêu cầu của bạn và chúng tôi sẽ chế tạo chính xác những gì bạn cần.
Một số điều chúng tôi đã thu thập được qua nhiều năm có thể giúp ích cho bạn:
Nếu đường ống của bạn sắp được thử nghiệm bằng nước, hãy đảm bảo rằng các giá đỡ đường ống được thiết kế phù hợp với trọng lượng ngập nước. Rất nhiều lỗi hỗ trợ xảy ra trong quá trình thử nghiệm chứ không phải trong quá trình vận hành.
Trên giá đỡ ống dài, tránh dẫn hướng quá mức. Chừa chỗ cho chuyển động dọc trục. Chúng tôi có thể kết hợp các tấm trượt có hệ số ma sát đã biết vào thiết kế đế của mình để giữ phản lực trong giới hạn ứng suất đường ống của bạn.
Nếu giá đỡ đường ống tiếp xúc với lửa, hãy chỉ định lớp phủ chống cháy hoặc thiết kế không bị sập trong khoảng thời gian chịu lửa yêu cầu. Chúng tôi có thể tư vấn về các lựa chọn thực tế.
Đối với ống thép không gỉ, luôn sử dụng các bộ phận đỡ bằng thép không gỉ hoặc ít nhất một lớp lót phi kim loại (PTFE hoặc cao su tổng hợp) để tránh ăn mòn điện tại điểm tiếp xúc.
Chúng tôi không phải là nhà phân phối chọn các bộ phận từ kho. Chúng tôi là một nhà máy cắt thép, hàn các cụm lắp ráp, bề mặt tiếp xúc của máy móc, phủ lớp phủ và vận chuyển trực tiếp đến địa điểm hoặc cơ sở hợp nhất của bạn. Nhóm của chúng tôi đã chứng kiến đủ các lỗi hỗ trợ đường ống tại hiện trường để biết rằng chỉ cần cẩn thận hơn một chút trong quá trình chế tạo sẽ tạo ra sự khác biệt lớn về sau.
Cho dù bạn cần 20 đế hàn đơn giản hay 200 trụ đỡ dẫn hướng phức tạp có tấm trượt, chúng tôi sẽ cung cấp cho bạn mức giá trực tiếp tại nhà máy, lịch trình giao hàng thực tế và một bộ bản vẽ chế tạo để bạn phê duyệt trước khi chúng tôi bắt đầu cắt thép. Hơn 70% hoạt động kinh doanh của chúng tôi đến từ những khách hàng đã đặt hàng một lần và không bao giờ bận tâm đến việc đủ tiêu chuẩn của nhà cung cấp khác.
Nếu dự án tiếp theo của bạn yêu cầu giá đỡ ống, đế ống hoặc giá đỡ ống cách nhiệt trước, hãy gửi cho chúng tôi danh sách hỗ trợ hoặc bản vẽ tiêu chuẩn của bạn. Chúng tôi sẽ gửi lại báo giá chi tiết, thường trong vòng 24 giờ. Và như thường lệ, bạn có thể đến thăm nhà máy của chúng tôi ở Dương Châu và xem cách chúng tôi chế tạo mọi thứ.
