Bộ giảm chấn thủy lực là thiết bị hạn chế nhạy cảm với vận tốc được sử dụng để bảo vệ hệ thống đường ống và thiết bị khỏi tải trọng động đột ngột - chẳng hạn như các sự kiện địa chấn, búa nước, búa hơi, gió giật và chuyển tiếp chuyến đi của bơm - đồng thời cho phép chuyển động chậm không bị cản trở do giãn nở và co lại nhiệt. Không giống như các giá đỡ lò xo chịu trọng lượng của ống, bộ giảm chấn thủy lực không chịu tải trọng tĩnh trong điều kiện vận hành bình thường; chúng chỉ tham gia khi vận tốc đường ống vượt quá ngưỡng đặt trước.
Công nghệ đường ống Yangzhou Tianshunsản xuất snubbers thủy lực được thiết kế để sử dụng trong các hệ thống đường ống cấp điện, hóa dầu và hạt nhân. Mỗi bộ phận sử dụng một piston di chuyển qua chất lỏng thủy lực bên trong một xi lanh kín. Ở vận tốc chậm - điển hình của sự tăng trưởng nhiệt - chất lỏng đi tự do qua các lỗ đã được hiệu chỉnh và bộ đệm tạo ra lực cản không đáng kể. Khi một sự kiện bất ngờ làm cho đường ống nhanh hơn tốc độ kích hoạt, dòng chảy của lỗ sẽ bị hạn chế, áp suất chất lỏng tăng lên và bộ giảm tốc khóa vào chế độ hạn chế cứng nhắc, chuyển tải trọng động sang cấu trúc tòa nhà.

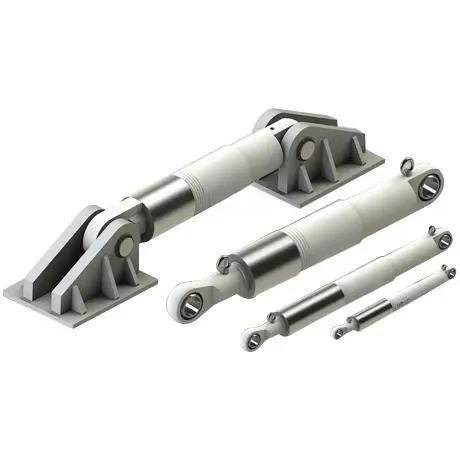

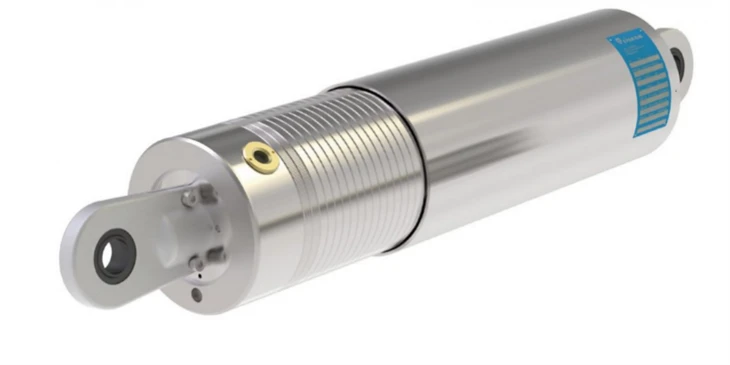

Bộ giảm chấn thủy lực tiêu chuẩn của chúng tôi có xi lanh bằng thép cacbon hoặc thép hợp kim, cần piston cứng với lớp phủ chống ăn mòn và dầu thủy lực hiệu suất cao được định mức cho phạm vi nhiệt độ rộng. Các kết nối cuối có sẵn ở một số cấu hình bao gồm mắt thanh, lỗ khoan, khớp bi và đầu ren, cho phép lắp đặt theo bất kỳ hướng nào - ngang, dọc hoặc góc cạnh.
Mỗi snubber đều được cung cấp tại nhà máy, niêm phong và thử nghiệm trước. Bù nhiệt bên trong giúp điều chỉnh sự thay đổi thể tích chất lỏng do sự thay đổi nhiệt độ môi trường xung quanh, ngăn chặn tình trạng khóa sai hoặc tải trước không mong muốn trong hoạt động bình thường.
Khả năng tải trải dài từ khoảng 5 kN đến 500 kN và cao hơn đối với các thiết bị hạng nặng tùy chỉnh. Các hành trình tiêu chuẩn bao gồm 100 mm, 150 mm, 200 mm, 300 mm và 500 mm, với các hành trình dài hơn có sẵn theo yêu cầu. Vận tốc kích hoạt — tốc độ mà snubber chuyển từ chuyển động tự do sang chuyển động hạn chế — thường được hiệu chỉnh trong khoảng từ 5 mm/s đến 50 mm/s tùy thuộc vào thông số kỹ thuật của dự án và có thể được điều chỉnh để phù hợp với các yêu cầu lắp đặt riêng lẻ.
Phạm vi nhiệt độ hoạt động của các thiết bị tiêu chuẩn là -40°C đến +120°C, với các biến thể nhiệt độ cao và chất lỏng cấp hạt nhân có sẵn cho các ứng dụng chuyên dụng.
Bộ giảm âm thủy lực của chúng tôi được thiết kế và thử nghiệm theo các tiêu chuẩn quốc tế hiện hành, bao gồm các yêu cầu MSS SP-69, ASME B31.1, ASME B31.3 và IEEE cho dịch vụ hạt nhân. Mỗi thiết bị đều trải qua quá trình kiểm tra chức năng, kiểm tra áp suất và kiểm tra rò rỉ trước khi vận chuyển. Đối với các dự án hạt nhân và dự án có thông số kỹ thuật cao, chúng tôi có thể cung cấp tài liệu đánh giá đầy đủ bao gồm kiểm tra chu kỳ, lão hóa môi trường và báo cáo đánh giá địa chấn theo yêu cầu.
Bộ giảm chấn thủy lực được chỉ định khi hệ thống đường ống phải di chuyển tự do trong điều kiện nhiệt nhưng phải được hạn chế trước các sự kiện động. Các công trình lắp đặt chính bao gồm đường ống hơi chính và đường ống nước cấp trong các nhà máy nhiệt điện và điện hạt nhân, vòng làm mát lò phản ứng, đường ống chuyển LNG và LPG, đường ống ra lò lọc, đường ống xử lý áp suất cao và đường ống xuyên quốc gia trong khu vực địa chấn.
Bộ giảm âm thủy lực hầu như luôn là một phần của kế hoạch hỗ trợ đường ống toàn diện, hoạt động cùng với các bộ phận khác thay vì thay thế chúng. Các móc treo lò xo có thể thay đổi và các móc treo lò xo cố định chịu trọng lượng ống và hỗ trợ chuyển động nhiệt chậm, trong khi các móc treo lò xo cố định cung cấp khả năng hạn chế động song song tại các điểm hỗ trợ giống nhau hoặc liền kề. Trên các dây chuyền được trang bị các khe co giãn hộp xếp bằng kim loại, bộ đệm giảm chấn bảo vệ hộp xếp khỏi bị giãn quá mức hoặc bị nén quá mức trong các sự kiện nhất thời.
Phạm vi sản phẩm rộng hơn của chúng tôi bao gồm gói hỗ trợ đường ống đầy đủ và linh hoạt: bệ đỡ lò xo và móc treo lò xo các loại, bệ đỡ ống cứng, bệ đỡ ống, bệ đỡ ống cách nhiệt trước cho dịch vụ nóng và lạnh, và một dòng hoàn chỉnh các khe co giãn. Điều này cho phép các nhà thầu EPC và người dùng cuối tìm nguồn các thành phần snubber, hỗ trợ và mở rộng từ một nhà sản xuất duy nhất, đơn giản hóa việc phối hợp và trách nhiệm giải trình về chất lượng.

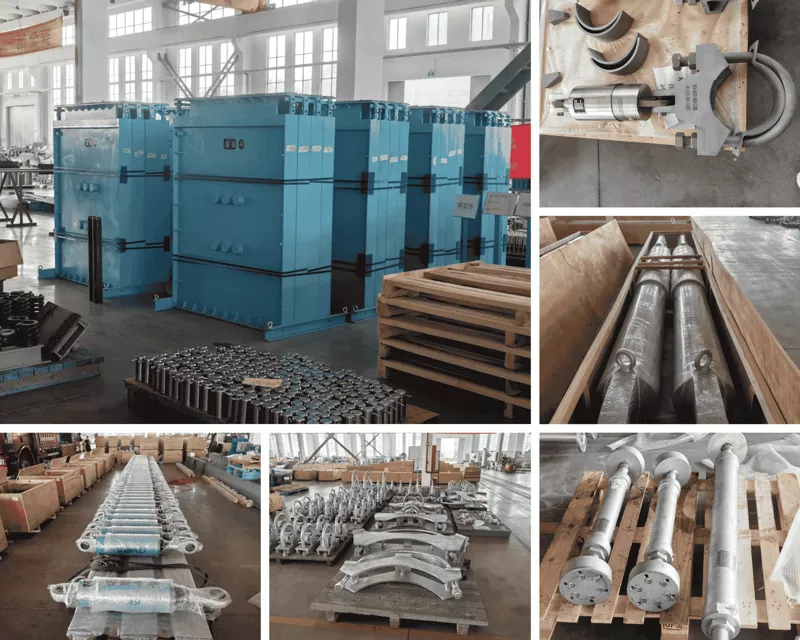

Mỗi snubber thủy lực đều được lắp ráp và thử nghiệm tại cơ sở nội bộ của chúng tôi theo hệ thống quản lý chất lượng ISO 9001: 2015. Chúng tôi hỗ trợ khách hàng về việc hỗ trợ định cỡ, hướng dẫn lắp đặt và đề xuất bảo trì theo lịch trình. Thời gian chuẩn bị tiêu chuẩn cho đơn vị danh mục là từ ba đến năm tuần, với việc sản xuất nhanh có sẵn theo thỏa thuận trước. Với hơn 14 năm kinh nghiệm cung cấp các bộ phận đường ống cho hơn 45 quốc gia, chúng tôi cung cấp cả giải pháp giảm xóc có sẵn và hoàn toàn tùy chỉnh cho các dự án cơ sở hạ tầng quan trọng trên toàn thế giới.
Sự khác biệt giữa snubber thủy lực và móc treo lò xo là gì?
Móc treo lò xo là giá đỡ chịu tải mang trọng lượng của ống đồng thời cho phép chuyển động nhiệt. Bộ giảm chấn thủy lực không chịu tải tĩnh; chúng là các thiết bị hạn chế vẫn chuyển động tự do ở vận tốc nhiệt chậm nhưng khóa cứng khi xảy ra sự kiện động đột ngột như động đất hoặc búa nước. Cả hai thường được lắp đặt cùng nhau tại cùng một vị trí đường ống.
"Tốc độ kích hoạt" nghĩa là gì?
Vận tốc kích hoạt, hay tốc độ khóa, là tốc độ pít-tông mà tại đó bộ giảm tốc chuyển từ chuyển động tự do có lực cản thấp sang chế độ hạn chế cứng nhắc. Nó được hiệu chuẩn bằng cách điều chỉnh kích thước của các lỗ dòng chảy bên trong. Các giá trị điển hình nằm trong khoảng từ 5 mm/s đến 50 mm/s, được chọn sao cho mức tăng nhiệt thông thường không bao giờ đạt đến tốc độ kích hoạt nhưng các sự kiện động luôn vượt quá tốc độ đó.
Máy ép thủy lực có cần bảo trì không?
Có, nhưng trong khoảng thời gian dài. Trong điều kiện hoạt động bình thường, chúng tôi khuyên bạn nên kiểm tra ba đến năm năm một lần và đại tu toàn bộ, bao gồm thay thế chất lỏng và thay mới vòng đệm, cứ sau mười năm. Tuổi thọ sử dụng thay đổi theo nhiệt độ, số chu kỳ và điều kiện môi trường. Các ứng dụng hạt nhân hoặc dịch vụ nghiêm trọng tuân theo khoảng thời gian kiểm tra ngắn hơn theo thông số kỹ thuật của dự án.
Một snubber có thể được cài đặt theo bất kỳ hướng nào?
Đúng. Bộ giảm chấn thủy lực hoạt động theo bất kỳ hướng nào - ngang, dọc hoặc nghiêng - bởi vì piston hoạt động dưới lực căng và nén dọc trục thuần túy bất kể trọng lực. Các kết nối cuối (khoan, khớp bi, mắt thanh) được chọn để phù hợp với góc lắp đặt và kiểu kết cấu gắn kết.
Làm cách nào để xác định kích thước bộ giảm chấn thủy lực cho hệ thống đường ống của tôi?
Kích thước được xác định dựa trên tải trọng động tối đa mà snubber phải hạn chế và tổng lượng nhiệt mà nó phải đáp ứng mà không chạm đáy. Tải trọng động thường đến từ phân tích ứng suất đường ống trong các trường hợp tải trọng động đất, búa nước hoặc gió. Nhóm kỹ thuật của chúng tôi có thể hỗ trợ xác định kích thước nếu bạn cung cấp tải trọng dự kiến, hành trình cần thiết, nhiệt độ vận hành và mã dự án hiện hành.
