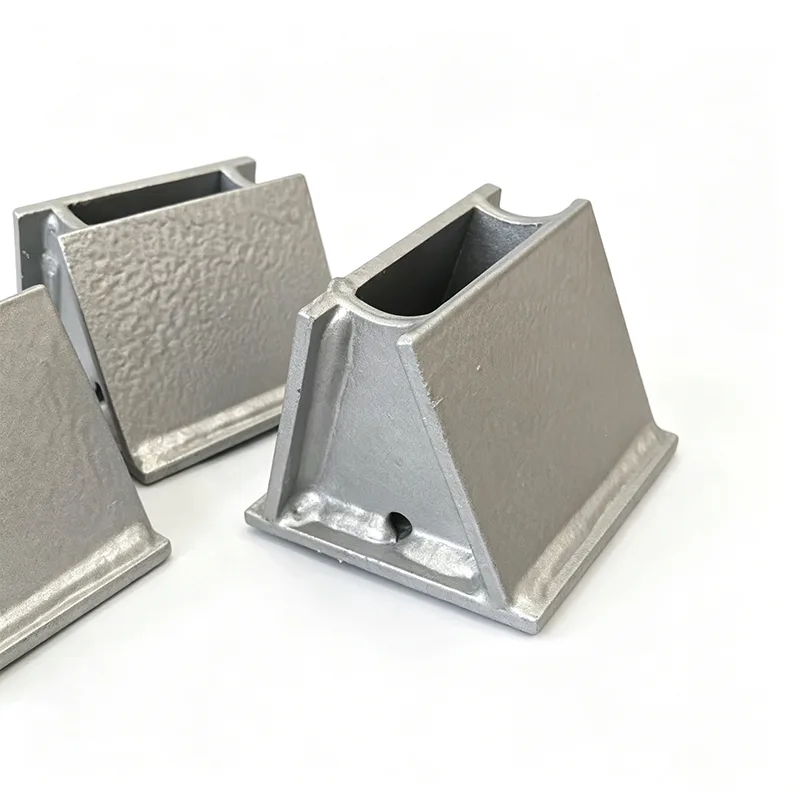

Giày ống là một trong những bộ phận không ai để ý cho đến khi nó không có ở đó. Nó được hàn vào đáy ống, phân bổ tải trọng lên dầm kết cấu hoặc trụ chữ T và thường cung cấp bề mặt trượt cho phép ống di chuyển dọc trục trong các chu trình nhiệt. TạiThiên Thuận, chúng tôi chế tạo hàng nghìn chiếc guốc ống mỗi năm — cho dây chuyền sản xuất, đầu hơi, đường ống đông lạnh và mọi thứ ở giữa. Sau 14 năm kinh doanh, chúng tôi nhận thấy rằng guốc ống được thiết kế tốt không chỉ có tác dụng giữ trọng lượng: nó còn bảo vệ lớp phủ ống, duy trì tính liên tục của lớp cách nhiệt và giữ cho các điểm chịu tải không làm móp thành ống.
Hỗ trợ giày ống là một phần của rộng hơnhỗ trợ đường ốnggia đình, nhưng chúng đủ khác biệt để đảm bảo sự chú ý trong thiết kế của riêng chúng. Trong khi một kẹp hoặc thanh treo đơn giản xử lý tải trọng thẳng đứng thì guốc ống quản lý giao diện tiếp xúc. Giao diện đó trở nên phức tạp nhanh chóng - ma sát cao có thể gây căng thẳng trong đường ống, chiều cao không đủ có thể làm hỏng lớp cách nhiệt và vật liệu sai có thể dẫn đến ăn mòn điện. Chúng tôi thường xuyên cung cấp giày ống hoạt động song song vớimóc mùa xuânở trên, hoặc với các giá đỡ ống cách nhiệt trước trên đường dây lạnh nơi việc cách nhiệt là rất quan trọng.
| Bảng thông số | Ví dụ |
| Loại hỗ trợ | Cứng nhắc, lò xo, con lăn, trượt |
| Kích thước ống (NPS/DN) | 1/2" đến 60" (DN15 - DN1500) |
| Tiêu chuẩn vật liệu | ASTM A36, SS304, SS316, A105 |
| Tiêu chuẩn thiết kế | MSS SP-58, ASME B31.1 |
| Tối đa. Tải trọng thiết kế | Lên tới 1000 kN |
| Phạm vi nhiệt độ | -29°C đến +650°C |
| Bảo vệ bề mặt | Mạ kẽm nhúng nóng (HDG), Epoxy |

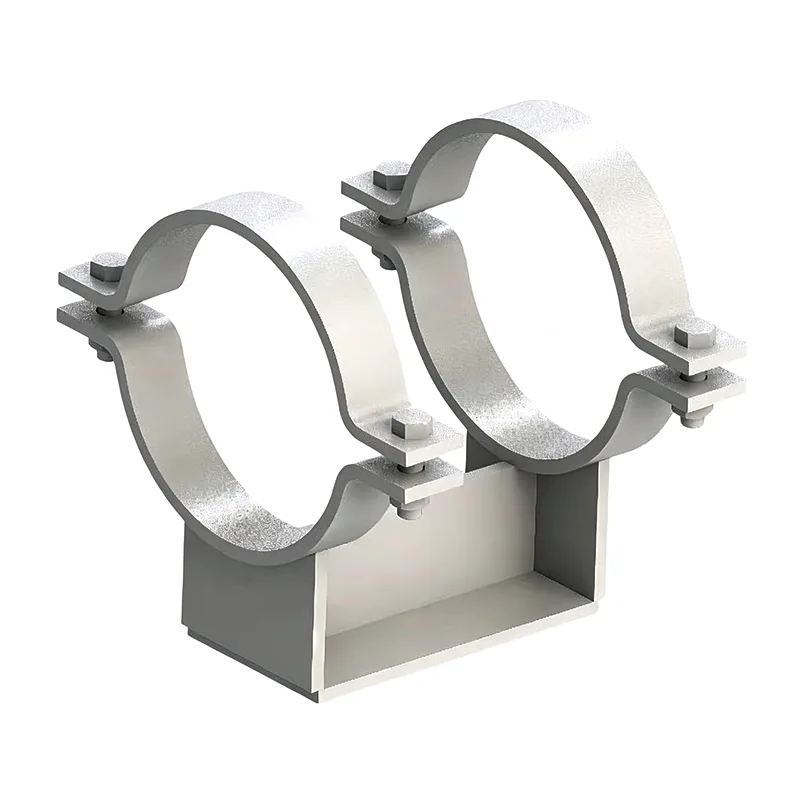

| Kiểu kẹp | Hai bu lông, ba bu lông, bu lông chữ U |
| Loại cách nhiệt | Cách Nhiệt Nóng/ Cách Nhiệt Lạnh (Cryogenic) |
Chúng tôi cũng có thể cung cấp PTFE liên kết trên tấm lót bằng thép không gỉ cho các ứng dụng trượt có tải trọng cao. Hệ số ma sát thường nằm trong khoảng từ 0,05 đến 0,10 đối với PTFE được bôi trơn, đây là giá trị mà hầu hết các kỹ sư ứng suất đường ống sử dụng trong phân tích tính linh hoạt của họ.
Đế ống được chế tạo theo cùng tiêu chuẩn hỗ trợ đường ống mà chúng tôi áp dụng cho toàn bộ dòng sản phẩm của mình:
ANSI/MSS SP‑58 – Vật liệu và thiết kế của giá đỡ ống
ASME B31.3 / B31.1 – Đường ống dẫn điện và xử lý
EN 1090 – Chế tạo kết cấu thép (dành cho dự án được đánh dấu CE)
GB/T 17116 – Tiêu chuẩn Trung Quốc về giá đỡ ống
Hệ thống chất lượng nhà máy của chúng tôi được chứng nhận ISO 9001: 2015 và chúng tôi có thể cung cấp đầy đủ chứng nhận vật liệu EN 10204 3.1 cho mỗi lô giày.
Câu 1: Giày ống của tôi nên có chiều cao bao nhiêu?
Chiều cao của giày được xác định bởi độ dày lớp cách nhiệt cộng với khoảng hở từ 10–25 mm. Ví dụ, một đường ống có lớp cách nhiệt bằng len khoáng 100 mm thường cần chiều cao đế 120–125 mm để giữ cho lớp cách nhiệt không dính vào thép đỡ. Chúng tôi sẽ tính toán điều này từ thông số kỹ thuật đường ống của bạn nếu bạn cung cấp cho chúng tôi kích thước đường ống và lịch trình cách nhiệt.
Câu hỏi 2: Khi nào tôi cần tấm trượt PTFE trên giày và khi nào tôi có thể hàn đế bằng thép carbon?
Nếu đường ống dự kiến sẽ di chuyển dọc trục dưới sự giãn nở nhiệt, thì bề mặt trượt bằng thép không gỉ hoặc PTFE được đánh bóng sẽ làm giảm ma sát và các tải phản ứng sinh ra trên các vòi phun của thiết bị. Điểm cố định hoặc điểm neo không cần tấm trượt. Báo cáo ứng suất đường ống của bạn sẽ cho bạn biết hỗ trợ nào đang trượt và hỗ trợ nào được cố định.

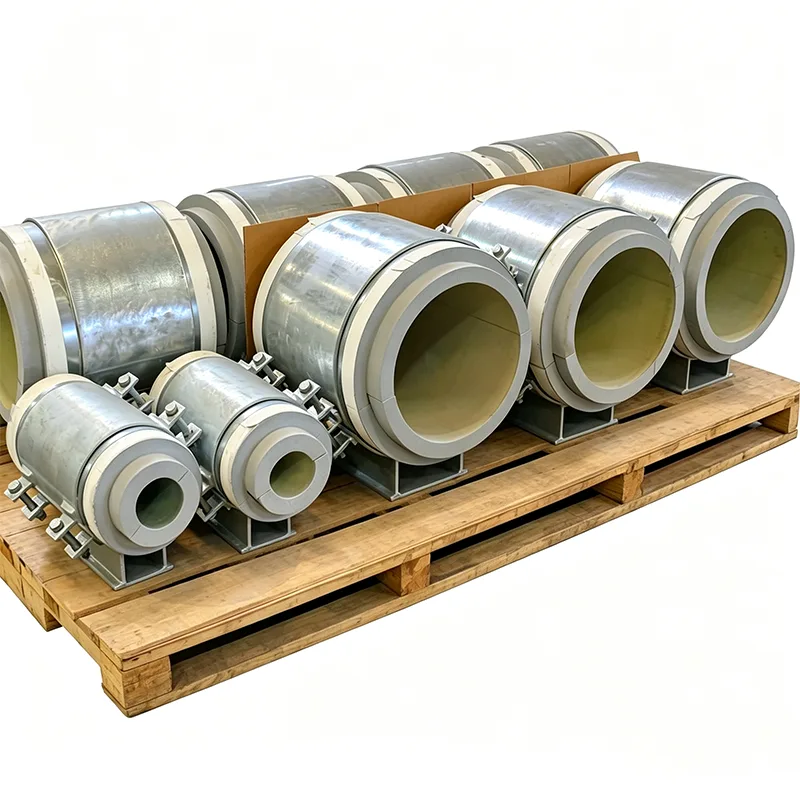

Câu 3: Bạn có thể cung cấp giày ống cách nhiệt trước cho dịch vụ đông lạnh không?
Đúng. Chúng tôi sản xuất giày bằng bọt cứng hoặc khối cách nhiệt bằng thủy tinh xốp được gắn vào yên thép. Tấm đế kéo dài bên dưới lớp cách nhiệt và toàn bộ cụm được thiết kế để ngăn chặn sự truyền lạnh và ngưng tụ. Chúng thường được chỉ định cho các dòng LNG, ethylene và nước lạnh.
Câu 4: Thời gian giao hàng cho giày ống tùy chỉnh của bạn là bao lâu?
Giày thép carbon đơn giản không có PTFE: 12–18 ngày. Giày có miếng đệm PTFE liên kết hoặc phần cứng bằng thép không gỉ: 20–25 ngày. Giày có đường kính lớn cho ống 24" hoặc lớn hơn có thể mất nhiều thời gian hơn một chút. Chúng tôi sẽ xác nhận lịch trình chính xác với báo giá của bạn.
Câu 5: Bạn có cần bản vẽ hay bạn có thể thiết kế giày từ dữ liệu cơ bản không?
Cả hai đều hoạt động. Nếu bạn có bản vẽ giày tiêu chuẩn, chúng tôi sẽ chế tạo chính xác theo bản vẽ đó. Nếu bạn chỉ có kích thước ống, độ dày cách nhiệt và tải trọng, chúng tôi có thể đề xuất thiết kế để bạn phê duyệt — không tính phí kỹ thuật cho cấu hình tiêu chuẩn.
Mặc dù giày ống trông đơn giản nhưng chúng tôi vẫn thực hiện quy trình QC nhất quán:
Kiểm tra vật liệu theo số nhiệt và chứng chỉ nhà máy
Xác minh kích thước bán kính yên để đảm bảo khớp chính xác trên đường kính ống
Kiểm tra trực quan mối hàn, có sẵn PT hoặc MT nếu được yêu cầu
Kiểm tra tính toàn vẹn của liên kết trên miếng đệm PTFE (kiểm tra bằng cách chạm và bằng hình ảnh)
Kiểm tra kích thước cuối cùng - chiều cao, độ phẳng của tấm đế, khoảng cách lỗ bu lông
Kiểm tra lớp phủ
Mỗi chiếc giày hoặc lô giày được gắn thẻ bằng một số duy nhất tham chiếu chéo danh sách hỗ trợ của bạn. Bạn có thể đi theo gói và ghép từng phần với hình đẳng cự mà không cần mở bản vẽ.

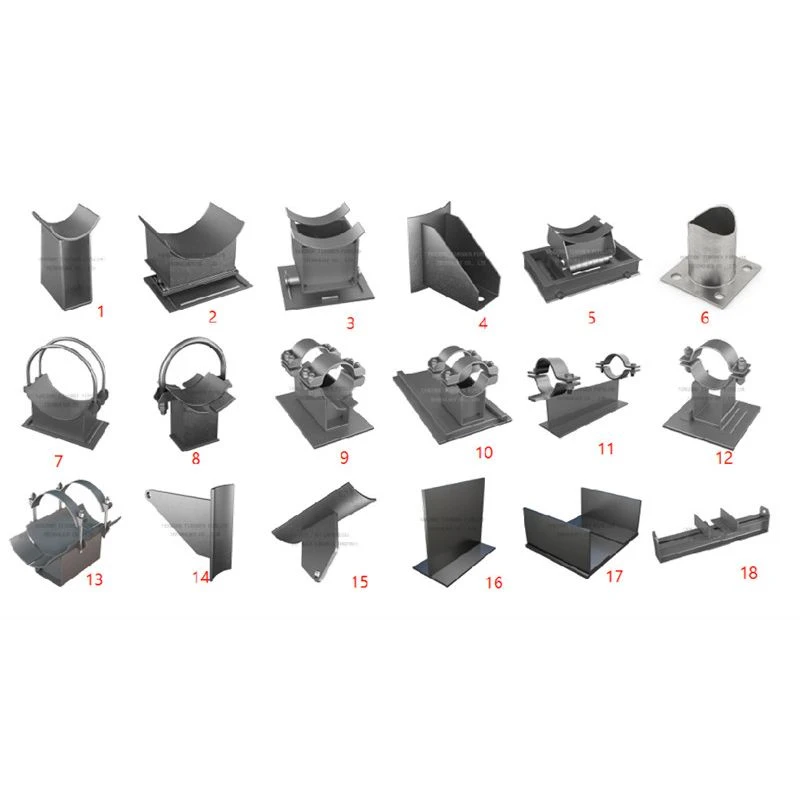

Giày ống tiêu chuẩn là điểm khởi đầu cho chúng tôi. Chúng tôi thường xuyên sửa đổi chúng cho các công việc cụ thể:
Tấm đế mở rộng cho dầm mặt bích rộng
Giày góc cho giá đỡ ống dốc
Giày có vỏ rời để trang bị thêm cho dây chuyền hiện có mà không cần cắt
Yên hợp kim nhiệt độ cao (ví dụ: P11, P22) cho đường ống lò và lò cải cách
Tấm trượt kép có cữ chặn bên dành cho giày trượt dẫn hướng
Thiết kế giày chống cháy có lớp phủ phồng hoặc có lớp lót bằng len khoáng
Bạn càng cung cấp cho chúng tôi nhiều thông tin về quá trình cài đặt thì chúng tôi càng có thể điều chỉnh khung giày tốt hơn để ngăn chặn việc sửa đổi trang web sau này.
Trên đường dây nhiệt độ cao, luôn cho phép giãn nở đường ống khi định vị mối hàn đế. Một đế được hàn sai vị trí trong quá trình lắp đặt nguội có thể làm tuột phần thép đỡ khi đường dây nóng lên.
Các miếng đệm PTFE cần được bảo vệ trong quá trình phun cát và sơn tại chỗ. Chúng tôi thường che giấu chúng, nhưng một lời nhắc nhở đối với đội ngũ trang web không bao giờ có tác dụng.
Nếu giày nằm trên kết cấu mạ kẽm thì nên sử dụng bề mặt tiếp xúc bằng thép không gỉ hoặc PTFE để tránh hiện tượng giòn kẽm và ăn mòn không đồng đều.
Đối với ống có thành nặng, guốc toàn phần phân bổ tải trọng tốt hơn guốc thanh phẳng và giảm nguy cơ quá ứng suất cục bộ của thành ống. Chúng tôi có thể tính toán nhanh nếu bạn chia sẻ lịch trình và tải trọng của đường ống.
Giày ống là những con ngựa vô danh của hệ thống đường ống và chúng tôi đối xử với chúng bằng sự tôn trọng mà chúng xứng đáng có được. Mỗi chiếc giày chúng tôi vận chuyển đều được sản xuất nội bộ từ kho thép tấm, ống và các bộ phận kết cấu của chúng tôi. Điều đó có nghĩa là chúng tôi kiểm soát chất lượng từ nguyên liệu thô đến lớp sơn cuối cùng. Điều đó cũng có nghĩa là chúng tôi có thể phản ứng nhanh chóng khi một dự án bổ sung thêm 50 đôi giày vào phút cuối.
Chúng tôi đã cung cấp ống dẫn cho các nhà máy sản xuất metanol, cơ sở LNG nổi, mạng lưới sưởi ấm khu vực và dây chuyền tiện ích sạch dược phẩm. Hơn 70% hoạt động kinh doanh của chúng tôi đến từ các đơn đặt hàng lặp lại vì giày của chúng tôi vừa vặn với đường ống, trượt khi cần thiết và không bị rỉ sét trong năm đầu tiên.
Nếu dự án của bạn cần đế ống, giá đỡ ống cách nhiệt trước hoặc gói giá đỡ và móc treo lò xo hoàn chỉnh, hãy gửi cho chúng tôi lịch trình hỗ trợ hoặc bản vẽ tiêu chuẩn của bạn. Chúng tôi sẽ cung cấp báo giá trực tiếp tại nhà máy, giá cả cạnh tranh và thời gian giao hàng mà bạn có thể lập kế hoạch. Bạn có thể đến thăm nhà máy Dương Châu của chúng tôi bất cứ lúc nào - bạn sẽ thấy chính xác cách chúng tôi cắt, hàn và hoàn thiện từng chiếc giày trước khi xuất xưởng.
