Một số dòng tha thứ một chút. Đầu nối nước làm mát có thể xử lý sự thay đổi 20% về lực hỗ trợ mà không ai nhận ra. Nhưng sau đó, có những đường dây không tha thứ cho bất cứ điều gì - đường ống vào tuabin hơi, vòi phun lò phản ứng, đường hút máy nén, dây dẫn nồi hơi năng lượng cao. Trên đó, ngay cả một sự thay đổi nhỏ trong lực thẳng đứng cũng có thể khiến mặt bích không thẳng hàng hoặc làm vòi phun bị quá tải. Đó là khi bạn chuyển từ giá đỡ lò xo thay đổi sang giá đỡ lò xo không đổi. TạiThiên Thuận, chúng tôi đã xây dựng các khoản hỗ trợ mùa xuân liên tục trong 14 năm và chúng tôi biết được rằng mọi dự án đều có ít nhất một số địa điểm mà những địa điểm này không thể thương lượng được.

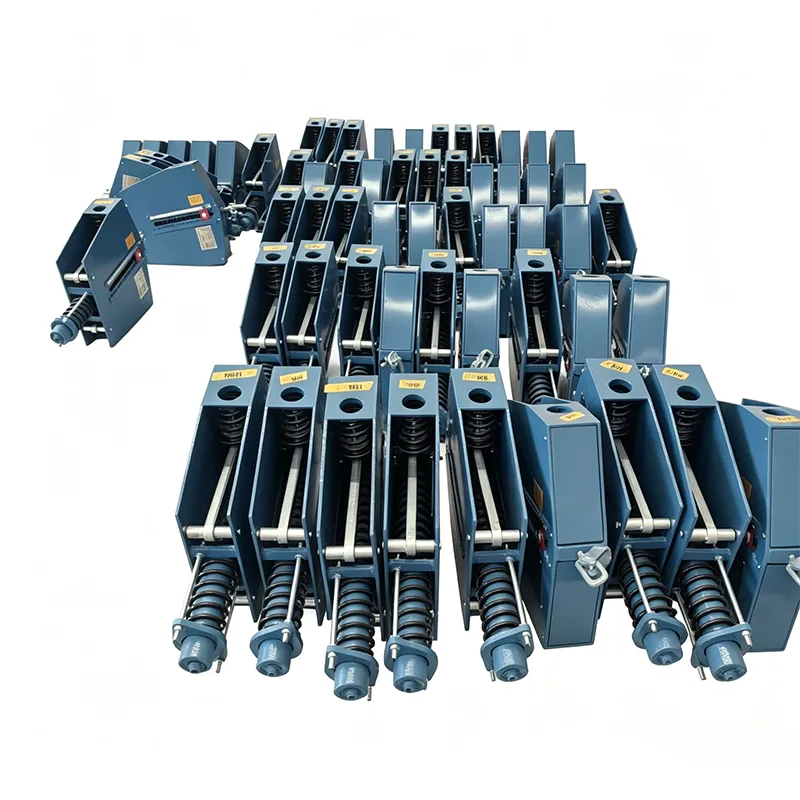

Cơ cấu bên trong giá đỡ lò xo cố định được thiết kế để cung cấp lực hỗ trợ gần như phẳng trong toàn bộ phạm vi di chuyển của nó. Khi đường ống di chuyển lên hoặc xuống - đôi khi là 200mm, đôi khi nhiều hơn - tải trọng lên điểm đỡ vẫn nằm trong một dải chặt, thường là ±5% hoặc cao hơn. Điều này đạt được thông qua việc bố trí đòn bẩy và cuộn lò xo, thường có tay quay dạng chuông hoặc cơ cấu cam, tùy thuộc vào dòng thiết kế. Chúng tôi sản xuất cả hai loại khung ngang và dọc, đồng thời chúng tôi có thể khớp đường bao lắp đặt và kích thước để phù hợp với bản vẽ đỡ ống hiện có của bạn.
Một sự hỗ trợ mùa xuân liên tục không bao giờ hoạt động một mình. Ví dụ, trên dây chuyền sản xuất hơi nước ở nhiệt độ cao, thông thường bạn sẽ thấy cụm lò xo cố định hoạt động cùng vớigiày ốngphân tán tải vàhỗ trợ đường ốngxử lý sự hạn chế bên. Trên đường dây trên không, cơ cấu lò xo không đổi tương tự thường được tích hợp vào mộtmóc treo mùa xuâncấu hình - lò xo nằm trong vỏ gắn trên cùng và một thanh thả kết nối với đường ống bên dưới. Khi đường dây yêu cầu cách nhiệt đến điểm đỡ, chúng tôi thường ghép lò xo cố định với giá đỡ ống cách nhiệt trước để giữ cho lớp cách nhiệt được liên tục và tránh thất thoát nhiệt hoặc ngưng tụ ở kẹp. Mặc dù bản thân lò xo là thành phần có thông số kỹ thuật cao nhưng toàn bộ hệ thống chỉ hoạt động nếu các giá đỡ liền kề được thiết kế phù hợp.
| Bảng thông số móc treo lò xo không đổi | Ví dụ |
| Model/Dòng sản phẩm | PH, LH, CA, CS, TH |
| Khả năng chịu tải (Vận hành) | 0,1 kN - 500 kN |
| Tổng số chuyến đi | 50mm, 100mm, 200mm, 400mm |
| Du lịch thực tế | Lên đến 600mm |
| Độ lệch tải (Dung sai) | ±5% (Tiêu chuẩn) / ±3% (Cao) |
| Vị trí lắp đặt | Ngang / Dọc |
| Hoàn thiện nhà ở | Mạ kẽm nhúng nóng / Epoxy |
| Nhiệt độ hoạt động. | -20°C đến +80°C (Môi trường xung quanh) |
| Vật liệu cuộn lò xo | 60Si2Mn / 50CrVA |
| Phạm vi điều chỉnh tải | ±10% (Điều chỉnh trường) |
ANSI/MSS SP-58 và SP-69 dành cho thiết kế và sản xuất
ASME B31.3 cho các ứng dụng đường ống xử lý
GB/T 17116
Cũng được sản xuất theo tiêu chuẩn DIN, JIS hoặc bảng dữ liệu dành riêng cho khách hàng
Hệ thống chất lượng nhà máy của chúng tôi được chứng nhận ISO 9001:2015. Có sẵn sự kiểm tra của bên thứ ba đối với các yêu cầu ASME, API hoặc PED.
Câu hỏi 1: Làm cách nào để biết liệu tôi có thực sự cần một giá đỡ lò xo liên tục hay một giá đỡ thay đổi sẽ phù hợp?
Kiểm tra báo cáo căng thẳng đường ống của bạn. Nếu biến thiên tải cho phép tại điểm hỗ trợ đó nhỏ hơn 6-8% tải nóng thì bạn đang ở trong vùng lò xo không đổi. Nếu giới hạn tải vòi phun trên thiết bị được kết nối rất chặt chẽ thì điều tương tự cũng xảy ra. Khi có nghi ngờ, hãy gửi cho chúng tôi biểu đồ đẳng áp ứng suất và chúng tôi sẽ giúp bạn quyết định — miễn phí.
Câu hỏi 2: Bạn có thể khớp kích thước của giá đỡ lò xo cố định hiện có mà chúng tôi đang thay thế không?
Có, chúng tôi thường xuyên thiết kế ngược và xây dựng các thiết bị thay thế cho các thiết bị cũ. Gửi cho chúng tôi dữ liệu bảng tên cũ, kích thước tổng thể cũng như các yêu cầu về tải trọng và hành trình. Chúng tôi sẽ chế tạo một bộ phận mới phù hợp với cùng kiểu bu lông và độ cao kết nối.
Câu 3: Điểm tựa lò xo liên tục lớn nhất mà bạn đã xây dựng là gì?
Chúng tôi đã cung cấp các thiết bị có tải trọng trên 40 tấn và phạm vi di chuyển là 350 mm. Chúng dành cho đường ống hơi chính có thành dày trong nhà máy điện. Chúng ta có thể mở rộng quy mô hơn nếu cần, nhưng tại một thời điểm nhất định, việc thảo luận xem liệu nhiều đơn vị nhỏ hơn hay một thỏa thuận hỗ trợ khác sẽ thực tế hơn là điều hợp lý.
Câu hỏi 4: Bạn kiểm tra giá đỡ lò xo liên tục như thế nào trước khi vận chuyển?
Chúng tôi gắn thiết bị lên khung thử nghiệm, đặt thiết bị ở mức tải được chỉ định và quay vòng toàn bộ hành trình nhiều lần trong khi ghi lại tải ở nhiều vị trí. Sự thay đổi tải phải nằm trong dải dung sai được đảm bảo, thường là ±5%. Chúng tôi vẽ đường cong độ lệch tải trọng thực tế và đưa nó vào báo cáo thử nghiệm. Cân du lịch được hiệu chuẩn và các chốt khóa được lắp đặt để vận chuyển.
Câu 5: Bạn có thể chế tạo chúng bằng thép không gỉ cho môi trường ngoài khơi hoặc có tính ăn mòn không?
Đúng. Chúng tôi đã chế tạo hoàn chỉnh các giá đỡ lò xo liên tục bằng thép không gỉ 304 và 316 cho các giàn khoan ngoài khơi và các trạm LNG ven biển. Chúng tôi cũng cung cấp các hệ thống sơn đặc biệt — sơn ngoài khơi, sơn lót giàu kẽm ở nhiệt độ cao — tùy thuộc vào môi trường lắp đặt.
Câu hỏi 6: Thời gian thực hiện đơn hàng hỗ trợ lò xo liên tục là bao lâu?
Các cụm lò xo cố định tùy chỉnh thường được giao trong vòng 35–45 ngày kể từ khi xác nhận đơn hàng. Nếu bạn có nhiều đơn vị có thông số thiết kế giống hệt nhau, chúng tôi có thể sản xuất hàng loạt và rút ngắn tiến độ. Việc thay thế khẩn cấp cho một thiết bị bị hỏng đôi khi có thể được tiến hành trong 20–25 ngày — hãy trao đổi với chúng tôi về tiến trình của bạn.
Hỗ trợ lò xo liên tục rời khỏi nhà máy của chúng tôi với gói tài liệu bao gồm:
Báo cáo thử nghiệm tải với đường cong độ lệch tải thực tế
Báo cáo kiểm tra kích thước
Chứng chỉ vật liệu (EN 10204 3.1)
Hồ sơ chấp nhận quy trình hàn (nếu có)
Hướng dẫn cài đặt và bảo trì
Hình ảnh của thiết bị đã hoàn thiện có thể nhìn thấy số sê-ri
Chúng tôi cũng có thể sắp xếp việc kiểm tra độc lập của bên thứ ba trong quá trình thử nghiệm. SGS, BV và TÜV đều đã chứng kiến các cuộc thử nghiệm tại cơ sở Dương Châu của chúng tôi.
Không có hai ứng dụng lò xo cố định nào giống hệt nhau. Trong những năm qua, chúng tôi đã tùy chỉnh:
Hướng khung (gắn sàn, treo tường, treo trần, đảo ngược)
Chiều dài hành trình và bước tải không chuẩn
Thiết kế lò xo kép cho tải rất nặng trong khung nhỏ gọn
Giảm chấn thủy lực tích hợp cho các vị trí có địa chấn hoặc rung động cao
Chỉ báo vị trí với khả năng đọc từ xa
Lò xo nhiệt độ cao cho đường hơi hoạt động trên 450°C
Bạn cung cấp tải trọng đường ống và các giới hạn về không gian, sau đó chúng tôi sẽ thiết kế một giá đỡ lò xo cố định để bắt vít vào ngay.
Một số điểm thực tế mà chúng tôi đã học được từ các dự án trên toàn thế giới:
Khi bạn chỉ định một giá đỡ lò xo cố định, hãy kiểm tra cả thép đỡ. Bản thân một bộ phận lò xo không đổi có thể nặng - đôi khi hơn một tấn - và dầm kết cấu mà nó đặt trên cần phải chịu được điều đó cộng với tải trọng của đường ống.
Luôn chỉ định các chốt khóa để vận chuyển. Không có chúng, lò xo có thể dịch chuyển trong quá trình vận chuyển và cân có thể dịch chuyển. Các chốt của chúng tôi được sơn màu đỏ tươi để đội ngũ công trường không thể bỏ sót chúng trong quá trình lắp đặt.
Nếu thiết bị được lắp đặt ngoài trời trong môi trường bụi bặm hoặc nhiều cát, hãy xem xét các ống lót trục kín hoặc các phụ kiện bôi trơn. Bụi bẩn trong cơ cấu đòn bẩy là một trong số ít những thứ có thể khiến lò xo liên tục bị treo.
Đối với các công việc thay thế, hãy xác minh hướng di chuyển hiện có và không gian sẵn có trước khi chúng tôi chế tạo. Chúng tôi đã thấy những trường hợp thiết bị ban đầu bị dồn vào một góc chật hẹp và thiết bị mới cần một khung hơi khác để vừa.
Hỗ trợ lò xo cố định là phần cuối có độ chính xác cao trong thế giới hỗ trợ đường ống. Bạn không thể để xảy ra một thiết bị hoạt động kém vì thiết bị được kết nối thường là thứ đắt nhất trong khu vực. Chúng tôi xây dựng các thiết bị này với sự hiểu biết rằng ai đó sẽ vận hành chúng vào lúc 3 giờ sáng trong quá trình khởi động nhà máy và chúng cần phải hoạt động ngay lần đầu tiên.
Hiện nay, các giá đỡ lò xo liên tục của chúng tôi đang hoạt động trong các khối năng lượng chu trình hỗn hợp, các đơn vị lọc dầu thô, dây chuyền làm nguội bằng cracker ethylene và đường ống hộp lạnh LNG. Mỗi chiếc đều được sản xuất tại nhà máy Dương Châu của chúng tôi, được nhóm của chúng tôi kiểm tra tải và vận chuyển với đầy đủ tài liệu. Chúng tôi không đóng gói lại sản phẩm của người khác - chúng tôi tự làm ra chúng.
Nếu dự án của bạn bao gồm các giá đỡ lò xo cố định, móc treo lò xo hoặc guốc ống cách nhiệt trước, hãy gửi cho chúng tôi danh sách hỗ trợ hoặc tải dữ liệu của bạn. Chúng tôi sẽ lập báo giá trực tiếp tại nhà máy, hoàn chỉnh với bảng dữ liệu lựa chọn và lịch trình giao hàng. Bạn cũng có thể đến thăm dây chuyền sản xuất của chúng tôi và xem cách chúng tôi xây dựng cũng như thử nghiệm các thiết bị này trước khi chúng rời khỏi cửa hàng.
