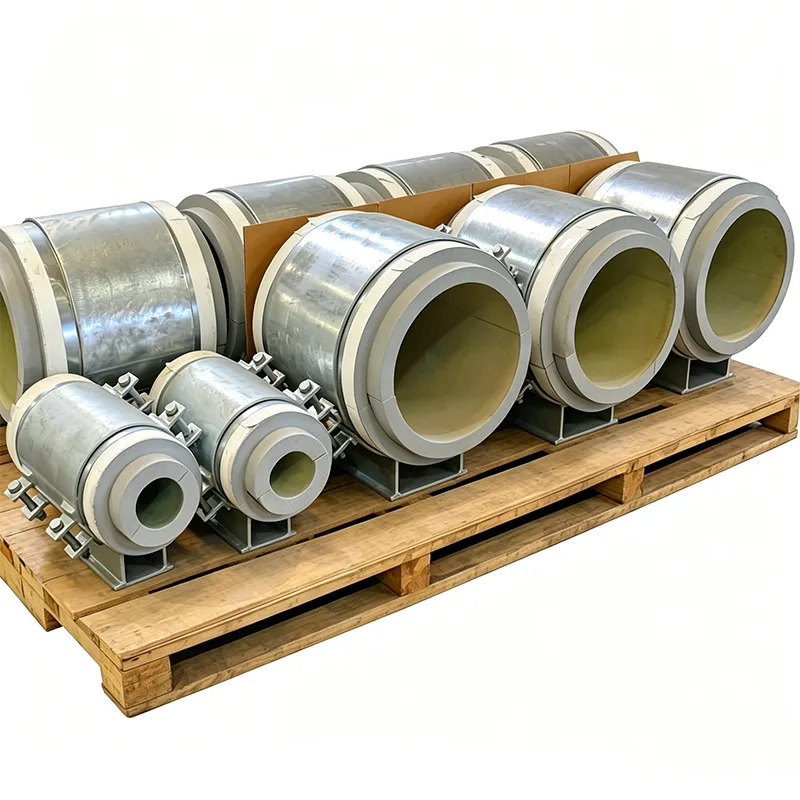

Hỗ trợ ống cách nhiệt được gắn trên đế

Lớp cách nhiệt được chế tạo tại hiện trường xung quanh các giá đỡ đường ống tạo ra các điểm yếu trong bất kỳ hệ thống cách nhiệt trước nào. Giá đỡ ống cách nhiệt gắn trên đế của Yangzhou Tianshun xuất hiện dưới dạng một bộ phận được chế tạo tại nhà máy duy nhất với khối cách nhiệt được đóng gói hoàn toàn, rào cản hơi tích hợp và các tấm trượt tùy chọn - cắt giảm lao động tại công trường, loại bỏ cầu nhiệt và tăng tốc độ lắp đặt. Yêu cầu báo giá, gửi thông số kỹ thuật cách nhiệt hoặc thảo luận về các yêu cầu dự án của bạn.

Trong một dự án đường ống cách nhiệt trước - mạng lưới sưởi ấm, làm mát khu vực hoặc đường dây nóng lạnh công nghiệp - hệ thống cách nhiệt chỉ mạnh bằng điểm yếu nhất của nó. Các vị trí hỗ trợ thường là điểm yếu đó. Việc chế tạo vật liệu cách nhiệt tại hiện trường xung quanh đế ống, cắt vật liệu khối theo kích thước và bịt kín lớp cách nhiệt ở những vị trí khó xử lý cần có thời gian, phụ thuộc nhiều vào kỹ năng của người lắp đặt và khó kiểm tra đúng cách khi lớp bọc tiếp tục.

Hỗ trợ ống cách nhiệt được gắn trên đế giúp loại bỏ công việc đó tại công trường. Khối cách nhiệt chịu lực được liên kết tại nhà máy bên trong thân đỡ bằng kim loại và được bọc kín trong một lớp áo liên tục trước khi nó rời khỏi nhà máy của chúng tôi. Bộ phận lắp ráp được vận chuyển đến công trường dưới dạng một bộ phận duy nhất, sẵn sàng để lắp đặt: bắt vít vào nền móng hoặc kết cấu thép, đặt ống và nối trực tiếp lớp cách nhiệt của đường ống liền kề với vòng đệm kín tích hợp của giá đỡ. Chúng tôi đã sản xuất những vật liệu hỗ trợ này tại cơ sở Dương Châu từ năm 2012, cho các dự án mà tính nhất quán, tốc độ và hiệu suất cách nhiệt lâu dài là không thể thương lượng.

Những gì bạn nhận được trong một bộ lắp ráp do nhà máy sản xuất

Mỗi Hỗ trợ ống cách nhiệt được gắn trên đế bao gồm ba lớp tích hợp:

Một tấm đế bằng thép cứng với các lỗ bu lông neo được khoan trước, có kích thước phù hợp với yêu cầu về tải trọng kết cấu và địa chấn của bạn.

Khối cách nhiệt mật độ cao, được chọn cho nhiệt độ vận hành, được giữ hoàn toàn bên trong thân kim loại. Đối với các dịch vụ nóng lên tới 140°C, chúng tôi thường sử dụng polyurethane mật độ cao (PUR) hoặc polyisocyanurate (PIR). Đối với các ứng dụng nước lạnh và nhiệt độ dưới 0, kính di động kín hoặc PIR có xếp hạng dịch vụ ở nhiệt độ thấp được sử dụng.

Giá đỡ hoặc yên ống giúp phân phối tải trọng vào khối cách nhiệt, được cố định cơ học để tránh bị xoay hoặc nâng. Giá đỡ được thiết kế có bán kính phù hợp với đường kính ngoài của ống và bao gồm lớp lót bảo vệ để tránh làm hỏng lớp phủ.

Toàn bộ cụm kim loại được mạ kẽm nhúng nóng theo tiêu chuẩn, với thép không gỉ dành cho môi trường ăn mòn. Do khối cách nhiệt được liên kết trong điều kiện nhà máy được kiểm soát nên đường tải nén hoàn toàn vuông góc và không có khe hở không khí nào có thể gây mất nhiệt đối lưu hoặc di chuyển hơi ẩm theo thời gian.

Không có cầu nhiệt, không rò rỉ hơi

Đặc điểm nổi bật của giá đỡ này là tấm đế thép và giá đỡ ống không bao giờ chạm vào nhau. Khối cách nhiệt chịu toàn bộ trọng lượng của ống và đóng vai trò như một bộ ngắt nhiệt. Trên đường ống lạnh, điều đó có nghĩa là không có sương giá hình thành trên tấm đế hoặc kết cấu thép bên dưới nó. Trên đường ống nóng, điều đó có nghĩa là nhiệt không bị thất thoát xuống nền móng.

Đối với rào cản hơi, chúng tôi chế tạo giá đỡ bằng mặt bích bịt kín bằng kim loại tích hợp xung quanh chu vi. Vỏ bọc cách nhiệt dạng ống được ứng dụng tại chỗ - cho dù đó là tấm kim loại quấn xoắn ốc hay ống bọc co nhiệt - áp sát vào mặt bích này và được bịt kín bằng keo hoặc băng dính, tạo ra lớp bịt kín hơi liên tục, có thể kiểm tra được. Chúng tôi cũng cắt sẵn lớp cách nhiệt thứ cấp xung quanh thân đỡ để đội ngũ tại hiện trường không phải sửa đổi nhanh các đoạn cách nhiệt.

Khi cần chuyển động ở vị trí hỗ trợ

Trong nhiều đường ống được cách nhiệt trước, đường ống cần trượt qua giá đỡ khi nó giãn nở và co lại. Chúng ta có thể tích hợp bề mặt trượt có độ ma sát thấp vào giá đỡ gắn trên đế mà không ảnh hưởng đến lớp cách nhiệt. Một tấm thép không gỉ được đánh bóng được liên kết với mặt dưới của khối cách nhiệt, kết hợp với một miếng PTFE hoặc than chì ở phía trên tấm đế. Toàn bộ cụm trượt được đặt trong thân đỡ kín, do đó bụi hoặc hơi ẩm không thể chạm tới các bề mặt trượt. Phạm vi dịch chuyển thiết kế được tính toán để phù hợp với phân tích ứng suất đường ống của bạn, với giới hạn an toàn rộng rãi.

Tài liệu phù hợp với chất lượng của sản phẩm

Mỗi lệnh hỗ trợ được cách ly trước từ Tianshun bao gồm:

Giấy chứng nhận vật liệu EN 10204 Loại 3.1 cho tất cả kết cấu thép và bu lông.

Bảng dữ liệu vật liệu cách nhiệt liệt kê độ dẫn nhiệt, cường độ nén và độ thấm hơi nước ở nhiệt độ thiết kế.

Báo cáo kiểm tra kích thước xác nhận độ dày khối, kích thước tấm đế, chiều cao tổng thể và sự căn chỉnh của cụm.

Hồ sơ sản xuất của nhà máy cho thấy các điều kiện môi trường trong quá trình liên kết và bảo dưỡng, những điều kiện này rất quan trọng đối với tính toàn vẹn của độ bám dính lâu dài.

Ứng dụng điển hình

Mạng lưới sưởi ấm và làm mát khu vực, nơi tiêu chuẩn là hệ thống đường ống ngoại quan cách nhiệt trước

Giá đỡ ống cách nhiệt chôn sẵn và nổi trên mặt đất trong các nhà máy công nghiệp

Đường ống LNG và đông lạnh có rào cản hơi kín tại nhà máy giúp giảm đáng kể độ trễ vận hành

Các cơ sở thực phẩm và dược phẩm yêu cầu bề mặt đỡ hợp vệ sinh, có thể làm sạch được

Bất kỳ dự án nào mà việc giảm lao động cách nhiệt tại chỗ là một lợi ích về mặt chi phí và tiến độ có thể đo lường được

Tại sao chọn Tianshun để hỗ trợ cách nhiệt trước?

Chúng tôi không coi lớp cách nhiệt là vấn đề cần suy nghĩ lại và chúng tôi không chỉ đơn giản nhét một khối vào một chiếc giày tiêu chuẩn. Đội ngũ kỹ thuật nội bộ của chúng tôi xem xét kích thước đường ống, thông số kỹ thuật cách nhiệt và tải trọng kết cấu của bạn rồi định cấu hình từng giá đỡ sao cho khối cách nhiệt hoạt động trong phạm vi ứng suất nén cho phép, đội ngũ tại công trường có thể thực hiện rào cản hơi mà không cần tùy cơ ứng biến và tấm đế phù hợp với cách bố trí thép dân dụng hoặc kết cấu của bạn. Phương pháp tiếp cận thiết kế đầu tiên này, kết hợp với 14 năm kinh nghiệm của chúng tôi và tỷ lệ đặt hàng lặp lại trên 70%, đảm bảo bạn nhận được sự hỗ trợ giúp giữ nhiệt đúng nơi và thoát ra hơi nước ngưng tụ.

Câu hỏi thường gặp

Hỏi: Khối cách nhiệt có thể được thay thế nếu nó bị hỏng không?

Trả lời: Nó được liên kết và đóng gói, khiến việc thay thế trường trở nên không thực tế. Chúng tôi khuyên bạn nên đặt mua bộ lắp ráp dự phòng cho những vị trí quan trọng. Thân thép chắc chắn giảm thiểu nguy cơ hư hỏng trong quá trình xử lý.

Hỏi: Những giá đỡ này bao phủ phạm vi nhiệt độ nào?

Đáp: Từ -196°C đến +140°C đối với kết hợp kính PIR/thủy tinh di động tiêu chuẩn. Đối với nhiệt độ cao hơn, khối canxi silicat có thể được sử dụng.

Hỏi: Tôi có cần cung cấp tấm trượt của riêng mình không?

Trả lời: Không. Chúng tôi có thể tích hợp tấm trượt trong quá trình chế tạo và bề mặt trượt vẫn được giữ kín bên trong thân đỡ.

Hỏi: Làm cách nào để dán lớp cách nhiệt đường ống vào giá đỡ của bạn?

Trả lời: Chúng tôi cung cấp vòng đệm kín bằng kim loại xung quanh giá đỡ. Nhóm công trường của bạn chỉ cần đặt lớp cách nhiệt của ống lên đến cổ áo này và dán kín nó bằng băng dính hoặc mastic tiêu chuẩn tại công trường.

Hỏi: Áp dụng những tiêu chuẩn nào?

A: Chế tạo thép theo tiêu chuẩn MSS SP-58/69. Khối cách nhiệt tuân thủ EN 14305 (kính xốp) hoặc EN 13165 (PUR/PIR). Chúng tôi cũng có thể đáp ứng các mã dự án cụ thể như EN 253 cho đường ống sưởi ấm cấp huyện.
