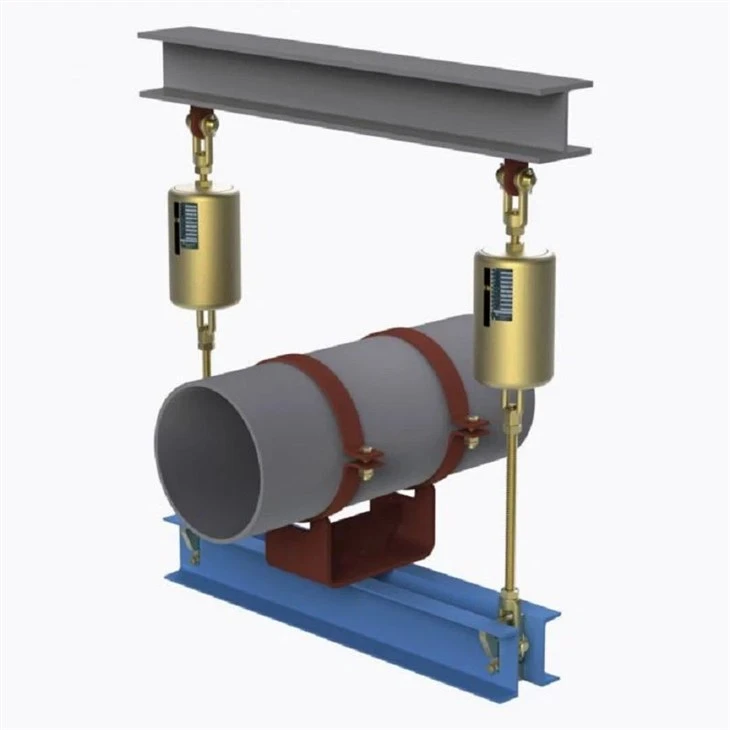

Móc treo lò xo biến thiên, còn được gọi là giá đỡ lò xo biến thiên, là loại giá đỡ ống được sử dụng rộng rãi nhất trong các hệ thống đường ống công nghiệp. Chúng cung cấp một lực hỗ trợ thay đổi tỷ lệ thuận với độ lệch của lò xo khi đường ống di chuyển theo phương thẳng đứng do sự giãn nở hoặc co lại vì nhiệt. Đối với các ứng dụng có độ dịch chuyển nhiệt vừa phải và mức độ thay đổi tải được kiểm soát có thể chấp nhận được, giá treo lò xo biến thiên mang lại giải pháp nhỏ gọn và tiết kiệm chi phí so với giá đỡ lò xo cố định.
Sản xuất bởiCông nghệ đường ống Yangzhou Tianshun, móc treo lò xo biến thiên của chúng tôi sử dụng lò xo cuộn bằng thép hợp kim cao cấp được đặt trong vỏ thép chắc chắn. Khi đường ống di chuyển lên hoặc xuống từ vị trí lắp đặt của nó, lò xo sẽ nén hoặc giãn ra tương ứng, thay đổi phản lực tỷ lệ thuận với khoảng cách di chuyển và tốc độ lò xo. Mỗi thiết bị được hiệu chuẩn tại nhà máy theo tải lạnh, tải nóng và hướng di chuyển được chỉ định, đảm bảo hiệu suất có thể dự đoán được từ lắp đặt đến vận hành.
| Bảng thông số móc treo lò xo thay đổi | Ví dụ |

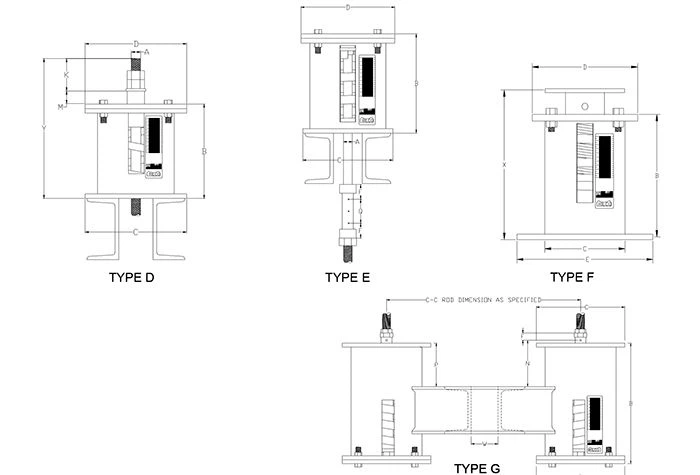

| Loại móc treo / Cấu hình | Loại A, B, C, D, E, F, G |
| Kích thước lò xo / Số | Số 0 - Số 22 |
| Phạm vi hành trình | 30mm, 60mm, 90mm, 120mm 180mm |
| Tải vận hành | 0,2 kN - 400 kN |
| Tải cài đặt (Tải nguội) | kN / kgf |
| Tải vận hành (Tải nóng) | kN / kgf |
| Hướng chuyển động | Lên/Xuống |
| Sự thay đổi (%) | 25% (Tiêu chuẩn) |
| Xử lý bề mặt | Galv nhúng nóng / sơn |
| Vật liệu nhà ở | Thép cacbon (Q235/Q355) |
Thông số quan trọng khi chọn móc treo lò xo có thể thay đổi là tỷ lệ phần trăm biến đổi của tải - chênh lệch giữa tải lạnh và tải nóng chia cho tải vận hành. Hầu hết các thông số kỹ thuật yêu cầu giá trị này duy trì ở mức dưới 25% đối với dịch vụ chung và dưới 6% đối với các kết nối thiết bị quan trọng. Khi độ dịch chuyển đủ lớn để sự thay đổi tải trọng vượt quá giới hạn chấp nhận được thì thay vào đó, các giá treo lò xo không đổi được chỉ định.
Các giá đỡ lò xo biến thiên tiêu chuẩn của chúng tôi được thiết kế để duy trì sự thay đổi tải trong giới hạn dự án điển hình trong toàn bộ phạm vi hoạt động của chúng và mỗi bộ phận được đánh dấu rõ ràng bằng tốc độ lò xo, cài đặt tải nguội và hướng di chuyển để lắp đặt và vận hành đơn giản.

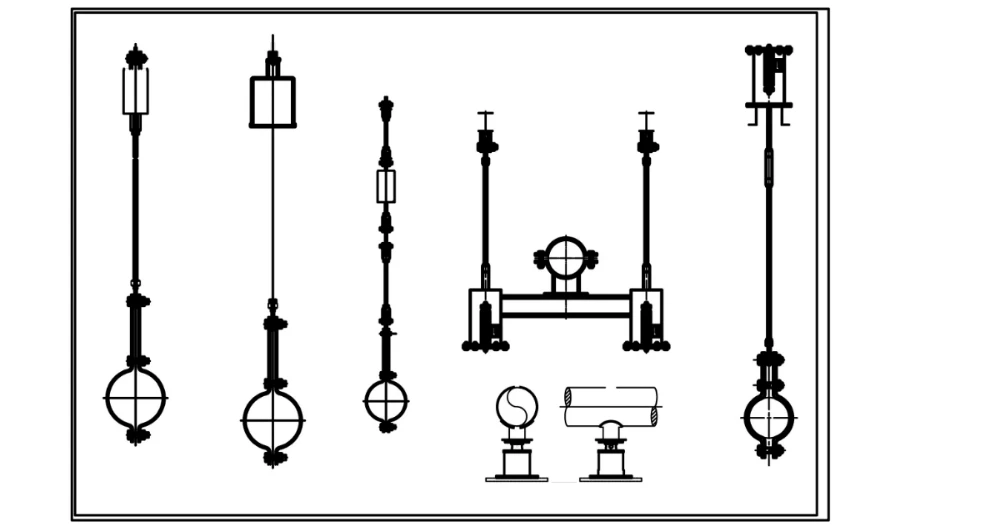

Chúng tôi cung cấp các móc treo lò xo có thể thay đổi với nhiều cấu hình lắp đặt bao gồm các thiết kế treo trên, gắn trên đế và gắn bên cạnh, bao gồm khả năng chịu tải từ khoảng 0,02 kN đến 40 kN trên các kích cỡ lò xo tiêu chuẩn. Phạm vi hành trình tiêu chuẩn bao gồm 30 mm, 60 mm, 90 mm, 120 mm và 150 mm, với các hành trình đặc biệt có sẵn theo yêu cầu.

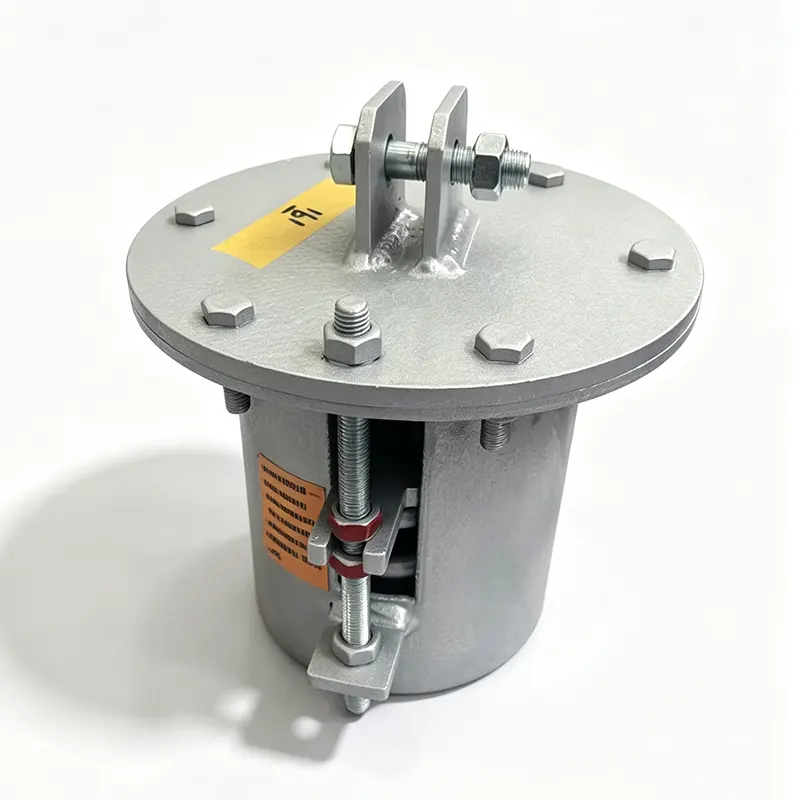

Các bộ phận lò xo được sản xuất từ thép lò xo 60Si2Mn hoặc 50CrVA và vỏ có sẵn bằng mạ kẽm nhúng nóng, sơn epoxy hoặc thép không gỉ cho môi trường ăn mòn. Các thiết bị tiêu chuẩn được định mức cho nhiệt độ hoạt động xung quanh từ -20°C đến +200°C, với các tùy chọn lò xo hợp kim nhiệt độ cao có sẵn cho các ứng dụng có nhiệt độ cực cao như đường ống lò nung và nồi hơi.
Mỗi trụ đỡ lò xo thay đổi được trang bị một cân di chuyển, chỉ báo tải và các tấm chặn trên và dưới. Các kết nối thanh ren ở trên và dưới cho phép điều chỉnh theo chiều dọc đơn giản trong quá trình lắp đặt và cài đặt tải có thể được xác minh tại chỗ dựa trên dữ liệu bảng tên.
Móc treo lò xo có thể thay đổi của chúng tôi được sản xuất theo GB/T 17116.1/.2/.3 và hoàn toàn có thể thay thế được theo các tiêu chuẩn quốc tế bao gồm MSS SP-58, ASME B31.1, ASME B31.3 và EN 13480-3. Khả năng truy xuất nguồn gốc vật liệu được duy trì trong suốt quá trình sản xuất và tất cả các lò xo đều trải qua quá trình cài đặt trước và thử tải trước khi lắp ráp.
Đối với các dự án chuyên biệt, chúng tôi cung cấp móc treo lò xo bằng thép không gỉ, cụm đỡ ống cách nhiệt và các thiết bị có lớp phủ đặc biệt cho dịch vụ ngoài khơi, hàng hải hoặc khử muối. Chúng tôi cũng sản xuất các giá đỡ ống cách nhiệt trước và các giá đỡ ống ống tích hợp trực tiếp với dòng móc treo lò xo thay đổi của chúng tôi để có các giải pháp hỗ trợ đường dây hoàn chỉnh.

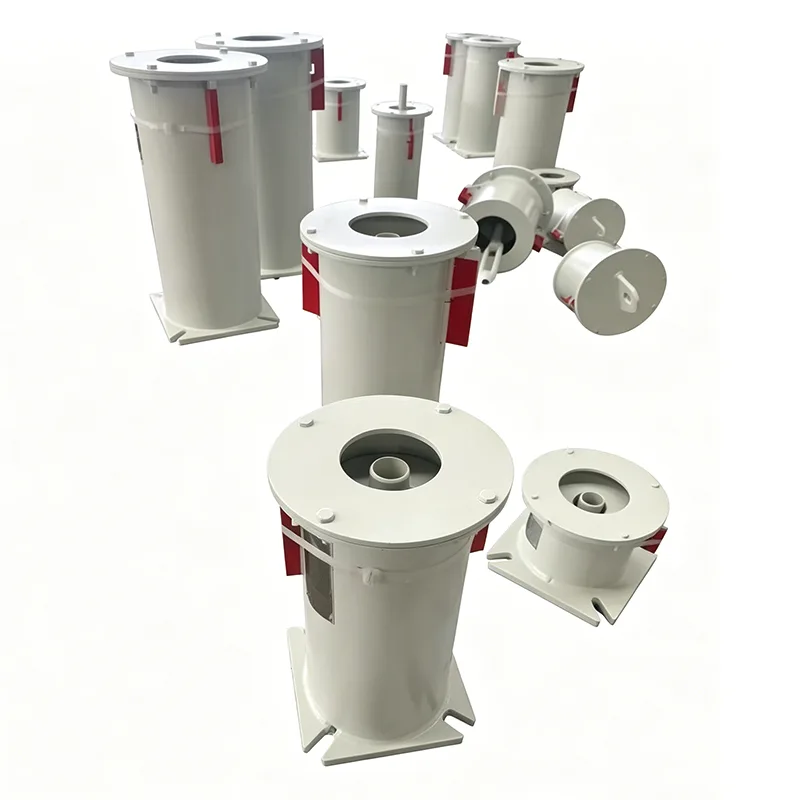

Hỗ trợ lò xo thay đổiđược lắp đặt trên hầu hết mọi loại quy trình và đường ống tiện ích nơi xảy ra chuyển động nhiệt theo chiều dọc. Các ứng dụng phổ biến bao gồm đường hơi nước và nước cấp của nhà máy điện, đường ống xử lý nhà máy lọc dầu, vòng trao đổi nhiệt của nhà máy hóa chất, mạng lưới sưởi ấm khu vực và hệ thống HVAC trong các tòa nhà thương mại lớn. Chúng cũng được sử dụng cùng với các giá đỡ ống cứng trên các tuyến mà chỉ các điểm được chọn mới yêu cầu bù chuyển động.
Đối với các hệ thống đường ống có tải trọng động như búa nước, địa chấn hoặc rung động của máy bơm, móc treo lò xo biến thiên thường được kết hợp với bộ giảm chấn thủy lực để hạn chế chuyển động động đồng thời cho phép dịch chuyển nhiệt tự do. Khi mức tăng nhiệt quá lớn đối với một thiết bị có thể thay đổi, chúng tôi khuyên bạn nên nâng cấp lên móc treo lò xo cố định tại các điểm hỗ trợ cụ thể đó.
Danh mục giá đỡ đường ống rộng hơn của chúng tôi bao gồm các giá đỡ lò xo cố định, giá treo và thanh chống cứng, giá đỡ guốc ống, giá đỡ ống cách nhiệt trước cho đường dây lạnh và đông lạnh cũng như bộ giảm âm thủy lực. Đối với các hệ thống đường ống cũng yêu cầu hấp thụ chuyển động dọc trục, ngang hoặc góc, chúng tôi sản xuất các khe co giãn ống xếp kim loại, khe co giãn cao su và khe co giãn vải có thể được chỉ định cùng với các giá đỡ lò xo của chúng tôi như một giải pháp một nguồn.
Mỗi móc treo lò xo có thể thay đổi đều được kiểm tra tải trọng và xác minh kích thước tại cơ sở thử nghiệm nội bộ của chúng tôi trước khi xuất xưởng, theo hệ thống quản lý chất lượng ISO 9001:2015 của chúng tôi. Chúng tôi hỗ trợ khách hàng từ việc lựa chọn lò xo ban đầu và tính toán tải trọng thông qua hướng dẫn lắp đặt và dịch vụ hậu mãi. Các câu hỏi sẽ nhận được phản hồi trong vòng 24 giờ và thời gian sản xuất tiêu chuẩn dao động từ 10 đến 20 ngày làm việc tùy thuộc vào khối lượng và cấu hình. Với hơn 14 năm cung cấp các giá đỡ đường ống và khe co giãn cho các dự án ở hơn 45 quốc gia, chúng tôi cung cấp cả các sản phẩm theo tiêu chuẩn danh mục và thiết bị được thiết kế theo yêu cầu cho các nhà thầu EPC và người dùng cuối trên toàn cầu.
"Phần trăm biến thiên tải" nghĩa là gì trên một gối đỡ lò xo có thể thay đổi?
Sự thay đổi tải là sự chênh lệch giữa tải nguội (lắp đặt) và tải nóng (vận hành), được biểu thị bằng phần trăm của tải vận hành. Nó được xác định bằng tốc độ lò xo nhân với hành trình nhiệt, chia cho tải vận hành. Hầu hết các thông số kỹ thuật của dự án đều giới hạn giá trị này ở mức tối đa 25% đối với đường ống tiêu chuẩn.
Có thể lắp đặt móc treo lò xo có thể thay đổi theo bất kỳ hướng nào không?
Không. Móc treo lò xo biến thiên được thiết kế để chuyển động thẳng đứng và phải được lắp đặt theo trục lò xo thẳng đứng. Việc lắp đặt theo chiều ngang hoặc góc cạnh sẽ gây ra hiện tượng bó buộc, truyền tải không chính xác và mài mòn sớm. Đối với tải trọng nằm ngang hoặc lực cản ngang, các thanh chống cứng, guốc ống hoặc đệm giảm chấn phải được quy định riêng.
Nhiệt độ tối đa mà móc treo lò xo biến đổi của bạn có thể chịu được là bao nhiêu?
Các thiết bị bằng thép cacbon tiêu chuẩn có lò xo bằng thép hợp kim được đánh giá có thể hoạt động liên tục ở nhiệt độ lên tới khoảng 200°C. Đối với đường ống có nhiệt độ cao hơn như đường ống hơi áp suất cao hoặc kết nối nồi hơi, chúng tôi cung cấp vật liệu lò xo nhiệt độ cao và cấu hình hỗ trợ cách nhiệt. Hãy liên hệ với nhóm kỹ thuật của chúng tôi về điều kiện hoạt động của bạn để lựa chọn vật liệu phù hợp.
Bạn có cung cấp tính toán lựa chọn mùa xuân?
Đúng. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ lựa chọn lò xo nếu bạn cung cấp kích thước ống, trọng lượng vận hành, độ lớn và hướng dịch chuyển nhiệt cũng như bất kỳ yêu cầu đặc điểm kỹ thuật nào của dự án. Chúng tôi cũng có thể xem xét lịch trình hỗ trợ hiện có và đề xuất hỗ trợ lò xo liên tục hoặc thay đổi phù hợp cho từng địa điểm.
Thời gian sản xuất móc treo lò xo biến đổi tiêu chuẩn là bao lâu?
Các đơn vị danh mục tiêu chuẩn thường được vận chuyển trong vòng 10 đến 20 ngày làm việc, tùy thuộc vào quy mô đơn hàng và khối lượng sản xuất hiện tại. Các lớp hoàn thiện tùy chỉnh, các chuyến đi đặc biệt hoặc cấu hình bằng thép không gỉ có thể kéo dài thêm một vài ngày. Giao hàng nhanh có thể được thảo luận tại thời điểm đặt hàng.
Tài liệu nào đi kèm với một đơn đặt hàng?
Nguồn cung cấp tiêu chuẩn bao gồm danh sách đóng gói và bảng tên sản phẩm có số lò xo, mức tải trọng và dữ liệu hành trình. Báo cáo thử nghiệm vật liệu (MTR), hồ sơ hiệu chuẩn tải lò xo và báo cáo kiểm tra kích thước có thể được cung cấp theo yêu cầu. Sự kiểm tra của bên thứ ba bởi các cơ quan có thẩm quyền cũng có sẵn cho các dự án yêu cầu.
Bạn có thể cung cấp các bộ phận đỡ ống hoàn chỉnh bao gồm cả guốc và kẹp ống không?
Tuyệt đối. Chúng tôi cung cấp các móc treo lò xo có thể thay đổi dưới dạng các bộ phận độc lập hoặc dưới dạng bộ hỗ trợ được lắp ráp hoàn chỉnh bao gồm kẹp ống, đế đỡ ống, chốt xoay, thanh ren và phần cứng kết nối kết cấu. Các cụm đỡ ống cách nhiệt trước dành cho dịch vụ lạnh hoặc đông lạnh cũng có sẵn dưới dạng một gói duy nhất, sẵn sàng để lắp đặt.
