Hỗ trợ lò xo không đổi ngang

Ở nhiều khu công nghiệp, không gian hạn chế phía trên đường ống khiến không thể lắp đặt các giá đỡ lò xo cố định thẳng đứng. Trong khi đó, một số đường ống yêu cầu hỗ trợ từ bên cạnh hoặc bên dưới, và các phương pháp hỗ trợ truyền thống gặp khó khăn trong việc đáp ứng các yêu cầu về lực không đổi trong điều kiện dịch chuyển lớn. Hỗ trợ lò xo không đổi ngang là một sản phẩm chuyên dụng được thiết kế đặc biệt để giải quyết những vấn đề này. Nó được lắp đặt nằm ngang bên dưới hoặc bên cạnh đường ống, cung cấp lực hỗ trợ ổn định trong toàn bộ hành trình làm việc với tốc độ thay đổi tải được kiểm soát trong vòng 5%.

Nguyên lý làm việc và đặc điểm kết cấu

Hệ đỡ lò xo không đổi theo phương ngang hoạt động dựa trên nguyên lý cân bằng mô men. Khi đường ống trải qua quá trình dịch chuyển theo phương thẳng đứng, lực đàn hồi của lò xo được chuyển hóa thành lực ra không đổi thông qua cơ cấu cam và liên kết chính xác. Không giống như các giá đỡ thẳng đứng, cụm lò xo của nó được bố trí theo chiều ngang, dẫn đến trọng tâm thấp hơn và hoạt động ổn định hơn, khiến nó đặc biệt phù hợp với các hệ thống đường ống có tải trọng lớn và dịch chuyển lớn.

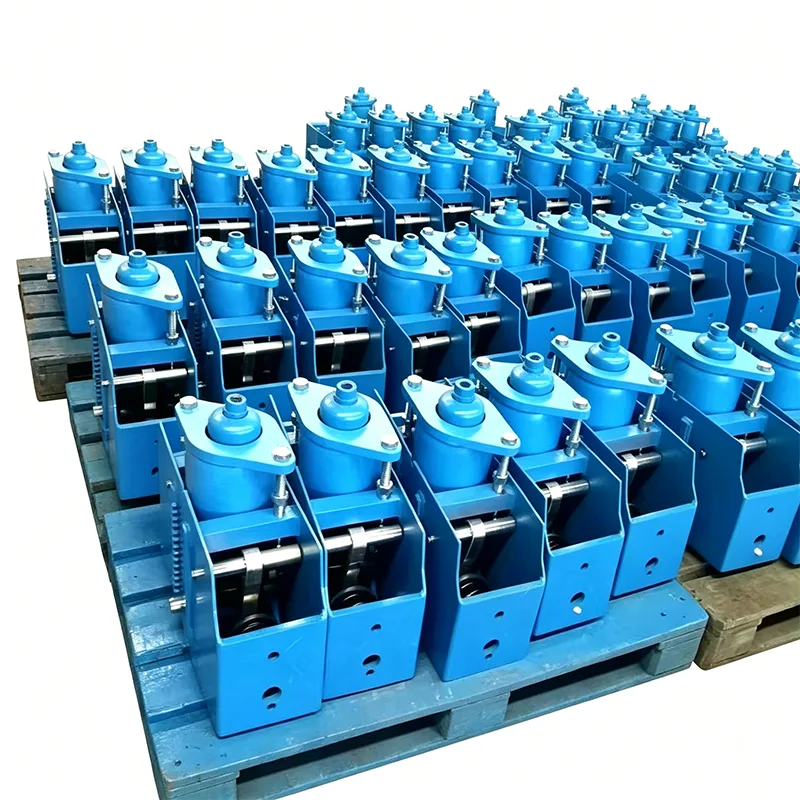

Hỗ trợ lò xo không đổi ngang tiêu chuẩn sử dụng cấu trúc khung hàn tích hợp, với các thành phần chính bao gồm:

▶  Cụm lò xo xoắn ốc hình trụ được bố trí theo chiều ngang

▶  Hệ thống liên kết cân bằng mômen có độ chính xác cao

▶  Cơ chế điều chỉnh tải trọng gắn bên cạnh

▶  Thiết bị giới hạn hành trình kép

▶  Chỉ báo dịch chuyển trực quan

►  Đế gắn phía dưới

Thông số kỹ thuật sản phẩm

So sánh với các giá đỡ lò xo cố định dọc

Thông số kỹ thuật đầy đủ của loạt

Chúng tôi cung cấp 6 dòng sản phẩm Hỗ trợ lò xo không đổi ngang tiêu chuẩn, đáp ứng phần lớn các yêu cầu ứng dụng công nghiệp:

Tất cả các sản phẩm đều tuân thủ các tiêu chuẩn GB/T 17116.2-2018, ANSI/ASME B31.1 và DIN 2545.

Ưu điểm hiệu suất cốt lõi

▶  Khả năng chịu tải cực cao: Cung cấp lực hỗ trợ tối đa 1000kN đáp ứng yêu cầu của đường ống và thiết bị lớn

▶  Độ ổn định khi vận hành cao: Bố trí theo chiều ngang với trọng tâm thấp mang lại hiệu suất địa chấn tuyệt vời, có khả năng chịu được động đất cấp 8

▶  Bảo trì an toàn và thuận tiện: Việc điều chỉnh và kiểm tra bên cạnh giúp loại bỏ nhu cầu leo ​​trèo, giảm thiểu rủi ro về an toàn

▶  Khả năng thích ứng lắp đặt mạnh mẽ: Có thể lắp đặt trên dầm bê tông, kết cấu thép hoặc nền móng thiết bị

▶  Phạm vi điều chỉnh tải rộng: Cho phép điều chỉnh tại chỗ trong phạm vi ±15% tải định mức

▶  Thiết kế kín hoàn toàn: Ngăn chặn hiệu quả bụi, nước mưa và các chất ăn mòn xâm nhập vào các cơ chế bên trong

Các trường ứng dụng điển hình

Hỗ trợ lò xo không đổi ngang được sử dụng rộng rãi trong các tình huống công nghiệp sau:

▶  Đường ống dẫn hơi chính và hâm nóng trong các nhà máy nhiệt điện lớn

Stephen

▶  Đường ống vào và ra của bể chứa trong kho LNG lớn

▶  Đường ống dẫn khí nóng lò cao và đường ống dẫn khí chuyển đổi trong nhà máy thép

▶  Hệ thống đường ống dẫn hơi đảo thông thường trong nhà máy điện hạt nhân

▶  Đường ống dẫn nước nóng nhiệt độ cao đường kính lớn để sưởi ấm trung tâm đô thị

Sản xuất và đảm bảo chất lượng

Với 14 năm kinh nghiệm trong việc sản xuất các giá đỡ lò xo không đổi, Đường ống Yangzhou Tianshun đã áp dụng thành công các giá đỡ lò xo không đổi ngang cho hơn 350 dự án công nghiệp trên toàn thế giới. Tất cả các sản phẩm đều trải qua quy trình kiểm soát chất lượng nghiêm ngặt:

▶  Kiểm soát nguyên liệu thô: Tất cả thép lò xo đều có nguồn gốc từ Baosteel và Angang, với mỗi lô đều được phân tích quang phổ và kiểm tra tính chất cơ học

▶  Gia công chính xác: Các bộ phận chính được sản xuất bằng trung tâm gia công CNC, đạt độ chính xác kích thước cấp IT7

▶  Thử nghiệm lò xo: ​​Mỗi lò xo trải qua 3 lần thử nghiệm nén đầy đủ và 100.000 chu kỳ mỏi

▶  Hoàn thành quá trình vận hành máy: Mỗi thiết bị đều trải qua quá trình kiểm tra hiệu suất lực không đổi toàn hành trình trước khi xuất xưởng để đảm bảo tỷ lệ biến đổi tải ≤5%

▶  Kiểm tra của bên thứ ba: Có thể cung cấp báo cáo kiểm tra từ các tổ chức có thẩm quyền quốc tế như SGS, BV và TUV

Hệ thống quản lý chất lượng của chúng tôi được chứng nhận theo tiêu chuẩn ISO 9001:2015 và các sản phẩm của chúng tôi đã đạt được chứng nhận CE và API.

Hỗ trợ dịch vụ độc quyền

▶  Khảo sát tại chỗ miễn phí và phân tích áp lực đường ống

▶  Thiết kế tùy chỉnh cho không gian lắp đặt đặc biệt

▶  Các kỹ sư chuyên nghiệp cung cấp hướng dẫn lắp đặt và vận hành tại chỗ

▶  Thời gian bảo hành 12 tháng kèm theo sửa chữa hoặc thay thế miễn phí trong thời gian bảo hành

▶  Hỗ trợ kỹ thuật trọn đời và cung cấp phụ tùng thay thế

Để biết thêm thông tin chi tiết về Hỗ trợ lò xo không đổi ngang hoặc lựa chọn kỹ thuật cho dự án của bạn, vui lòng liên hệ với nhóm bán hàng của chúng tôi.
