Nếu bạn đã từng đi ngang qua đường nước lạnh vào một ngày ẩm ướt và nhận thấy một mảng ướt xung quanh giá đỡ đường ống, thì bạn đã thấy chính xác giá đỡ đường ống cách nhiệt trước được thiết kế để ngăn chặn điều gì. TạiThiên Thuận, chúng tôi chế tạo các giá đỡ này cho đường ống lạnh, đường ống đông lạnh và đường dây xử lý nóng, nơi lớp cách nhiệt phải được duy trì liên tục xuyên suốt điểm đỡ. Trong hơn 14 năm, chúng tôi đã vận chuyển chúng đến các trạm LNG, nhà máy làm mát khu vực, cơ sở chế biến thực phẩm và bất cứ nơi nào có đường ống lạnh và không khí xung quanh gặp nhau.

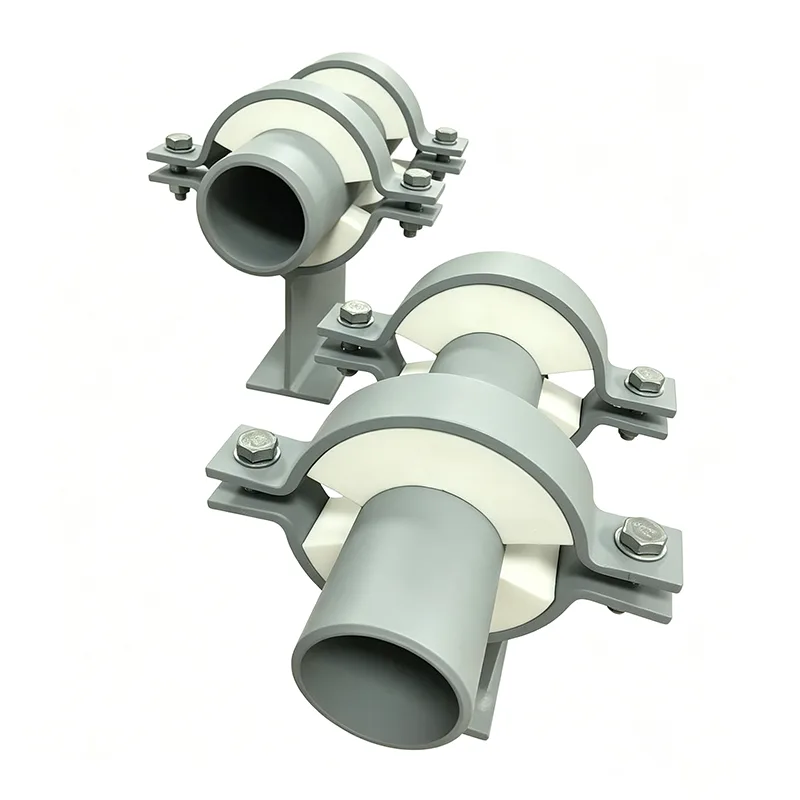

Đệm ống hoặc giá đỡ ống tiêu chuẩn hoạt động tốt đối với các đường dây không được cách nhiệt, nhưng ngay khi bạn thêm vật liệu cách nhiệt, bạn sẽ gặp phải một vấn đề: điểm đỡ trở thành cầu nhiệt. Trên đường dây lạnh, điều đó có nghĩa là ngưng tụ, tích tụ băng và cuối cùng là ăn mòn. Trên đường dây nóng, đó là đường dẫn nhiệt truyền thẳng vào kết cấu thép. Giá đỡ đường ống được cách nhiệt trước giải quyết vấn đề này bằng cách nhúng một khối cách nhiệt cứng bên trong đế đỡ - đường ống vẫn được cách nhiệt, tải được mang và điểm sương vẫn ở đúng vị trí của nó.
Giá đỡ ống cách nhiệt trước không chỉ là vật liệu cách nhiệt với khung kim loại xung quanh. Chúng là các bộ phận kết cấu chịu lực và phải chịu cùng trọng lượng, chuyển động và tải trọng va đập không thường xuyên như bất kỳ đế ống nào. Trên đường chạy thẳng đứng nơi dây chuyền cũng cần hấp thụ chuyển động nhiệt, chúng tôi thường cung cấp chúng dọc theomóc mùa xuânhoặchỗ trợ lò xo thay đổi. Trên các giá đỡ dài nằm ngang, chúng hoạt động cùng với các giá đỡ lò xo liên tục tại các điểm nối quan trọng, đảm bảo ống lạnh được đỡ hoàn toàn và cách nhiệt hoàn toàn ở mọi nơi.
| Mục tham số | Giá trị/đơn vị điển hình |
| Nhiệt độ dịch vụ | -196°C đến +120°C |
| Vật liệu cách nhiệt | HDPU (Polyurethane mật độ cao) / Polyisocyanurate (PIR) / Permali |
| Mật độ cách nhiệt | 160kg/m³, 224kg/m³, 320kg/m³ |
| cường độ nén | ≥ 2,5 MPa / 5,0 MPa |
| Độ dẫn nhiệt | ≤ 0,035 W/(m·K) ở 24°C |
| Chất liệu nôi/giày | Thép không gỉ (SS304/SS316L) / Thép cacbon nhiệt độ thấp (A333 Gr.6) |
| Rào cản hơi | Cao su butyl / Mylar / Lá nhôm |
| Chống cháy | Loại B1 / ASTM E84 Loại A |
| Tuân thủ tiêu chuẩn | Tiêu chuẩn CINI, MSS SP-58 |
| Vật liệu rào cản hơi | Cao su butyl / Mylar / Alu-Foil |
| Độ thấm hơi | 0,02 Perm-inch (Tuân theo tiêu chuẩn ASTM E96) |
| Niêm phong / liên kết | Chất kết dính đông lạnh cường độ cao |
| Chống ngưng tụ | 100% kín |
ANSI/MSS SP‑58 – Giá đỡ và móc treo ống
ASME B31.3 và B31.1 – Đường ống dẫn điện và quy trình
EN 13480 – Đường ống công nghiệp bằng kim loại (nếu có)
GB/T 17116 – Tiêu chuẩn Trung Quốc về giá đỡ ống
Hệ thống chất lượng nhà máy của chúng tôi được chứng nhận theo tiêu chuẩn ISO 9001:2015 và chúng tôi cung cấp khả năng truy xuất nguồn gốc nguyên liệu đầy đủ cho mỗi đơn hàng. Đối với các dự án LNG và đông lạnh, chúng tôi cũng có thể đưa vào chứng nhận thử nghiệm tác động ở nhiệt độ thấp cho các bộ phận thép.
Câu hỏi 1: Làm thế nào để biết tôi cần độ dày cách nhiệt bao nhiêu?
Độ dày cách nhiệt của giá đỡ phải phù hợp với độ dày cách nhiệt của đường ống, hoặc nhỏ hơn một chút (nhưng không nhiều) để tránh tạo ra khe hở. Nếu đường ống của bạn có kính xốp 80mm, chúng tôi sẽ đặt ít nhất 70‑80mm lớp cách nhiệt bên trong giày. Con số chính xác phụ thuộc vào yêu cầu về độ dẫn nhiệt và nguy cơ ngưng tụ bề mặt. Hãy gửi cho chúng tôi thông số kỹ thuật cách nhiệt của bạn và chúng tôi sẽ điều chỉnh nó.
Câu hỏi 2: Giá đỡ ống cách nhiệt có thể chịu được đường dây nóng hay chỉ dùng cho đường lạnh?
Cả hai. Chúng ngăn chặn sự mất nhiệt trên đường ống dẫn hơi nước và dầu nóng cũng như ngăn chặn sự ngưng tụ trên đường ống lạnh. Đối với các ứng dụng ở nhiệt độ cao trên 200°C, chúng tôi chọn vật liệu cách nhiệt như bông khoáng hoặc canxi silicat không bị phân hủy ở nhiệt độ cao.
Câu hỏi 3: Những giá đỡ này có thể hàn được tại hiện trường hay chúng được lắp ráp hoàn chỉnh?
Các giá đỡ cách nhiệt trước của chúng tôi thường được cung cấp dưới dạng cụm hoàn chỉnh sẵn sàng để hàn hoặc kẹp vào đường ống. Khối cách nhiệt được gắn sẵn vào yên thép và tấm chắn hơi được bịt kín tại nhà máy. Điều này giúp tiết kiệm một lượng lớn lao động tại hiện trường so với việc xây dựng một hộp cách nhiệt xung quanh một chiếc giày tiêu chuẩn tại chỗ.
Câu hỏi 4: Bạn có thể thiết kế giá đỡ ống trượt cách nhiệt trước không?
Đúng. Chúng tôi gắn tấm trượt PTFE vào mặt dưới của tấm đế hoặc tạo ra bề mặt thép không gỉ được đánh bóng. Điều này cho phép đường ống di chuyển theo trục trong khi vẫn được cách nhiệt hoàn toàn. Chúng tôi cũng cung cấp các phiên bản có hướng dẫn với các điểm dừng bên, được thiết kế theo yêu cầu di chuyển ứng suất đường ống của bạn.
Câu 5: Làm thế nào để bạn vận chuyển những thứ này mà không làm hỏng lớp cách nhiệt?

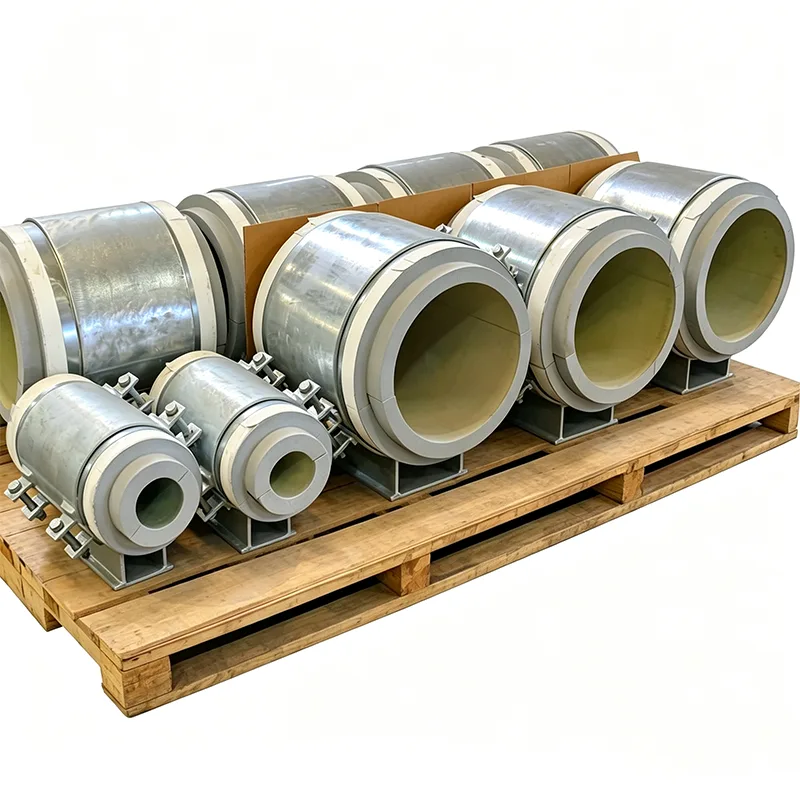

Khối cách nhiệt được đặt chìm bên trong yên thép và được bảo vệ bởi tấm đế. Chúng tôi cũng bổ sung lớp bảo vệ cạnh tạm thời và đóng gói từng giá đỡ vào thùng gỗ hoặc trên pallet với lớp đệm xốp xung quanh lớp cách nhiệt. Chúng tôi đã vận chuyển hàng nghìn chiếc này đến Trung Đông và Đông Nam Á, và chúng tôi thấy rằng vật liệu cách nhiệt bị hư hỏng do ngưng tụ không phải là vấn đề.
Mọi giá đỡ ống cách nhiệt trước đều phải trải qua các bước kiểm tra ngoài việc kiểm tra kích thước:
Kiểm tra cường độ nén của lô cách nhiệt
Thử nghiệm độ hấp thụ nước đối với bọt xốp kín (theo tiêu chuẩn ASTM C272 hoặc tương tự)
Tính toàn vẹn liên kết giữa lớp cách nhiệt và yên thép (thử nghiệm chạm bằng mắt và cơ học)
Kiểm tra kích thước bán kính yên, độ phẳng của đế và căn chỉnh lỗ bu lông
Kiểm tra tính liên tục của rào cản hơi
Thử nghiệm khả năng chịu tải khi lắp ráp hoàn chỉnh cho các đơn hàng quan trọng hoặc nguyên mẫu
Tài liệu bao gồm các giấy chứng nhận vật liệu về thép và vật liệu cách nhiệt, bản tóm tắt thử nghiệm và bản ghi ảnh của từng giá đỡ được gắn thẻ trước khi đóng gói.
Các giá đỡ ống cách nhiệt trước hầu như luôn được tùy chỉnh. Một số biến thể chúng tôi đã sản xuất:
Yên quá khổ cho ống LNG đường kính lớn (lên đến 60")
Hỗ trợ Riser dọc với khối cách nhiệt tích hợp
Giá đỡ cách nhiệt trước kiểu neo cho các điểm cố định
Vật liệu cách nhiệt chống cháy (len khoáng hoặc bọt phủ phồng) cho vùng chống cháy
Yên và phần cứng bằng thép không gỉ để lắp đặt ven biển hoặc ngoài khơi
Thiết kế dạng tách để trang bị thêm cho đường dây hiện có mà không cần cắt
Bạn không cần phải lắp vật liệu cách nhiệt xung quanh khung đỡ của chúng tôi. Chúng tôi sẽ xây dựng sự hỗ trợ xung quanh lớp cách nhiệt của bạn.
Luôn luôn xem xét rào cản hơi. Trên đường dây lạnh, hơi ẩm sẽ xâm nhập vào khối cách nhiệt nếu lớp bịt kín không hoàn hảo và một khi lớp cách nhiệt bị ướt, hiệu suất nhiệt của nó sẽ giảm xuống mức thấp. Chúng tôi hết sức cẩn thận với việc bịt kín các cạnh và khuyên nhóm công trường nên kiểm tra thanh chắn trước và sau khi hàn.
Trong đường ống thẳng đứng, giá đỡ ống cách nhiệt trước có thể cần bố trí chuyển tải khác với bố trí nằm ngang. Khối cách nhiệt chịu toàn bộ trọng lượng khi nén đối với các đường nằm ngang, nhưng đối với các đường thẳng đứng, giá đỡ thường cần một vòng trượt bằng thép xuyên qua lớp cách nhiệt. Chúng tôi có thể bao gồm điều này trong thiết kế.
Nếu đường ống sẽ được thử nghiệm bằng hydro, hãy lưu ý rằng đường ống sẽ ở nhiệt độ môi trường xung quanh trong quá trình thử nghiệm và có thể đổ mồ hôi. Điều đó là bình thường nhưng đây cũng là lần đầu tiên nhiều nhóm tại địa điểm nhận thấy sự ngưng tụ ở bộ phận hỗ trợ. Một ghi chú trong hướng dẫn cài đặt giải thích điều này có thể giúp lưu lại rất nhiều truy vấn không cần thiết.
Khi đặt hàng, hãy cung cấp cho chúng tôi lịch trình đường ống, loại và độ dày cách nhiệt cũng như chuyển động thiết kế (nếu trượt). Ba điểm dữ liệu này cho phép chúng tôi đề xuất một thiết kế phù hợp về mặt kỹ thuật trong trích dẫn đầu tiên mà không cần qua lại.

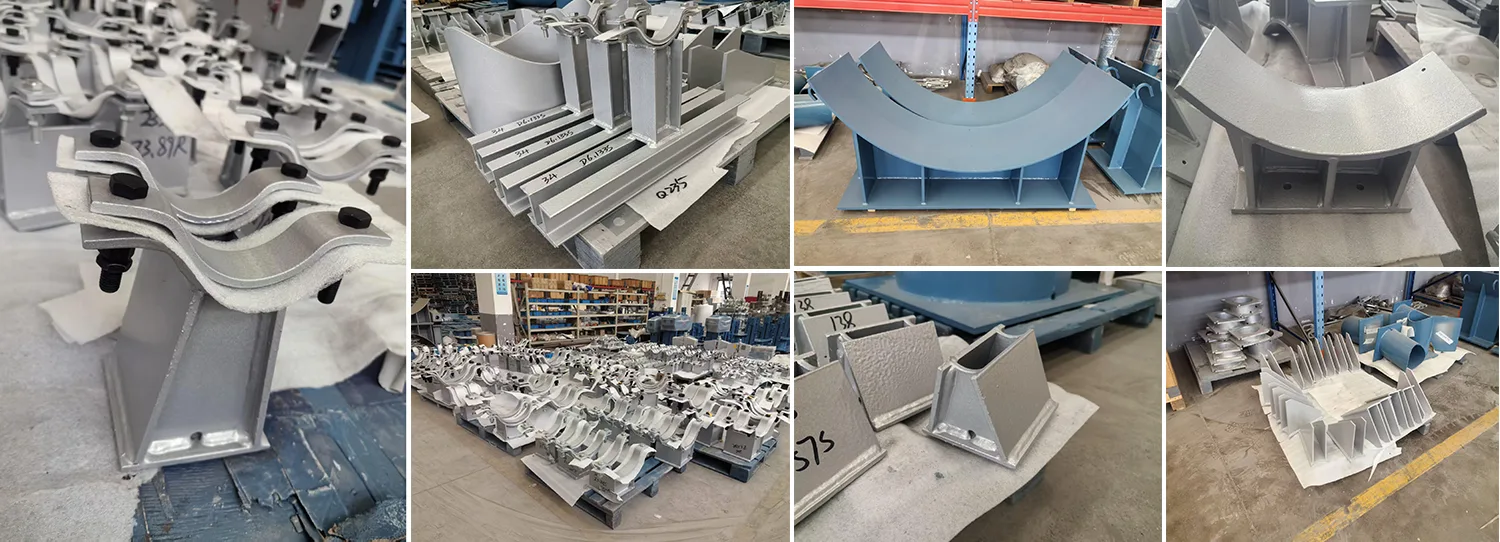

Giá đỡ đường ống cách nhiệt trước nằm ở điểm giao nhau giữa kỹ thuật kết cấu và thiết kế nhiệt. Nếu sai một trong hai bộ phận, bộ phận hỗ trợ sẽ bị hỏng về mặt cơ học hoặc bị hút ẩm và ngừng cách điện. Chúng tôi đã sản xuất được cả hai bộ phận này trong 14 năm và nhà máy của chúng tôi ở Dương Châu đã thiết lập dây chuyền sản xuất để chế tạo những bộ phận này một cách hiệu quả - từ việc cắt yên thép đến liên kết lớp cách nhiệt và bịt kín lớp chắn hơi.
Hơn 70% đơn đặt hàng của chúng tôi đến từ những khách hàng đã thử nghiệm chúng tôi một lần và tiếp tục quay lại. Chúng tôi vận chuyển các giá đỡ cách nhiệt trước trên toàn cầu, thường đi kèm với các giá đỡ ống, móc treo lò xo và giá đỡ lò xo liên tục để toàn bộ gói hỗ trợ đường ống đến cùng nhau, được gắn thẻ và sẵn sàng lắp đặt.
Nếu dự án tiếp theo của bạn có đường dây lạnh, đường dây đông lạnh hoặc đường dây nóng cách nhiệt cần cách ly nhiệt thích hợp tại các điểm hỗ trợ, hãy gửi cho chúng tôi thông số kỹ thuật cách nhiệt và danh sách hỗ trợ đường ống của bạn. Chúng tôi sẽ lập báo giá trực tiếp tại nhà máy với lịch giao hàng rõ ràng. Như thường lệ, bạn có thể đến thăm nhà máy của chúng tôi và xem cách chúng tôi xây dựng cũng như thử nghiệm các giá đỡ này trước khi xuất xưởng.
