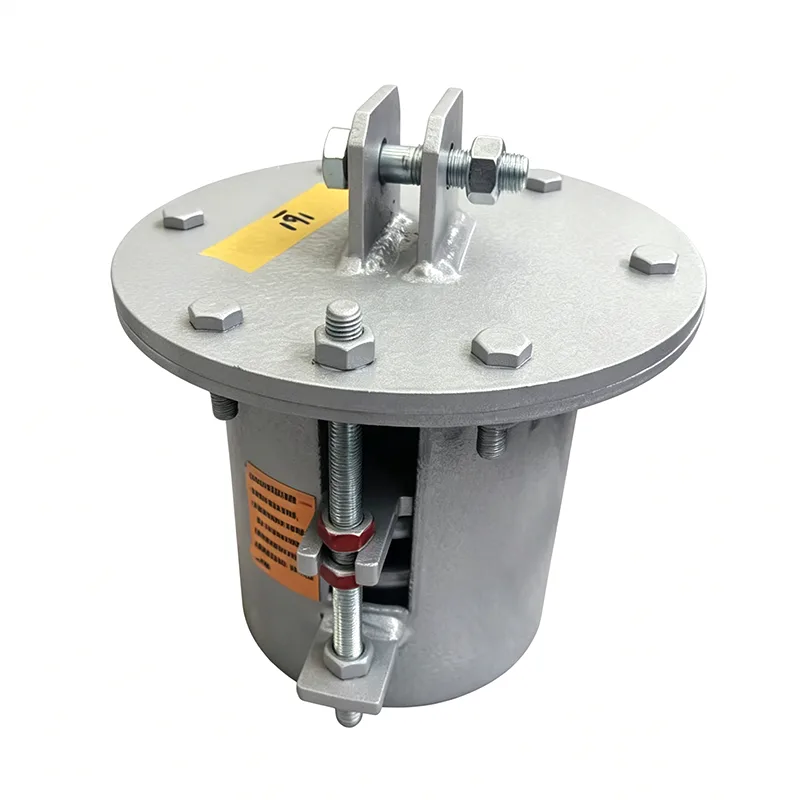

Móc treo lò xo tiêu chuẩn ASME

Kể từ khi thành lập vào năm 2012, Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun đã chuyên về các giải pháp hệ thống đường ống trong 14 năm. Với chuyên môn kỹ thuật sâu rộng và kinh nghiệm dịch vụ toàn cầu, chúng tôi tự hào giới thiệu Móc treo lò xo tiêu chuẩn ASME.

Được thiết kế và sản xuất theo đúng tiêu chuẩn ASME, sản phẩm này được phát triển để đáp ứng nhu cầu hỗ trợ đường ống và bù dịch chuyển trong các lĩnh vực điện, hóa dầu, năng lượng và các lĩnh vực khác. Với hiệu suất ổn định và chất lượng đáng tin cậy, nó đóng vai trò là biện pháp bảo vệ quan trọng cho hoạt động an toàn của đường ống trong các dự án kỹ thuật toàn cầu.

Hình này thể hiện đường cong hiệu suất dịch chuyển tải của giá đỡ/móc treo lò xo có thể thay đổi, bao gồm các thông số chính về tải trọng và chuyển vị để xác minh độ chính xác chịu tải và độ tin cậy vận hành của sản phẩm.

Mỗi thiết bị đều phải được hiệu chuẩn tải và kiểm tra hiệu suất trước khi vận chuyển. Độ lệch tải cài đặt được kiểm soát trong phạm vi ±5%, tuân thủ tiêu chuẩn quốc tế ANSI/MSS‑SP‑58‑2018 cũng như NB/T47039‑2013.

Sản phẩm đáp ứng yêu cầu kỹ thuật cho hệ thống đường ống điện, hóa dầu và các hệ thống đường ống công nghiệp khác. Theo MSS‑SP‑58‑2018, độ biến thiên tải tối đa cho phép đối với các bộ lò xo thay đổi không được vượt quá 25% tải nóng vận hành trong toàn bộ hành trình làm việc.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Thiết kế & Sản xuất

1. Thiết kế chính xác tuân thủ tiêu chuẩn

▶  Sản phẩm hoàn toàn tuân thủ các tiêu chuẩn quốc tế trong đó có ASME PTC30.1, đảm bảo các đặc tính cơ học và độ bền đáp ứng yêu cầu trong điều kiện làm việc khắc nghiệt.

▶  Phân tích phần tử hữu hạn (FEA) được áp dụng để tối ưu hóa kết cấu, cân bằng tải trọng, chuyển vị và độ ổn định một cách hiệu quả nhằm nâng cao độ an toàn của hệ thống.

▶  Có sẵn đầy đủ các mô hình và xếp hạng tải để đáp ứng mọi tình huống ứng dụng.

2. Vật liệu cao cấp và tay nghề thủ công chính xác

▶  Thân chính được chế tạo từ thép hợp kim cường độ cao hoặc thép không gỉ, bề mặt được mạ kẽm nhúng nóng hoặc chống ăn mòn cho khả năng chống ăn mòn tuyệt vời.

▶  Các phần tử lò xo được xử lý nhiệt chuyên dụng để loại bỏ biến dạng dẻo trong quá trình hoạt động lâu dài, mang lại tuổi thọ sử dụng trên 30 năm.

▶  Gia công CNC và kiểm tra tự động được triển khai trong suốt quá trình sản xuất, với dung sai độ chính xác được kiểm soát trong phạm vi 0,5 mm để đảm bảo giao hàng không có khuyết tật trên mỗi đơn vị.

Ưu điểm cốt lõi

Chất lượng & Chứng nhận

Tất cả các sản phẩm đều trải qua quá trình kiểm tra nội bộ toàn diện trước khi xuất xưởng.

Thử nghiệm nội bộ bao gồm: kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, thử nghiệm không phá hủy MT/PT (nếu có), thử nghiệm tải trọng lò xo (với đường cong chuyển vị tải) và đo độ dày lớp phủ.

Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.

Thử nghiệm nội bộ không phải là thử nghiệm của bên thứ ba được ILAC công nhận. Thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm được cung cấp dưới dạng dịch vụ riêng biệt, tùy chọn.

Dịch vụ kiểm tra bên thứ ba tùy chọn (được trích dẫn riêng):

1. Kiểm tra vật liệu: phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.

2. Mối hàn NDT: Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải lò xo, bao gồm các đường cong chuyển tải.

4. Kiểm tra khả năng chống ăn mòn của lớp mạ kẽm nhúng nóng/lớp phủ epoxy.

5. Thử nghiệm được chứng kiến, giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI).

Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA. Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp chính sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo; chúng tôi cũng tạo điều kiện thuận lợi cho việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Kịch bản ứng dụng

Dịch vụ & Hỗ trợ

1. Hỗ trợ lựa chọn chuyên nghiệp: Đội ngũ kỹ sư cao cấp cung cấp các công cụ lựa chọn trực tuyến và đáp ứng các yêu cầu giải pháp tùy chỉnh trong vòng 2 giờ.

2. Dịch vụ toàn chu kỳ: Dịch vụ một cửa bao gồm tư vấn kỹ thuật, hướng dẫn lắp đặt và bảo trì sau bán hàng, với phản hồi toàn cầu 24 giờ.

3.Giải pháp kích hoạt dữ liệu: Giao diện miễn phí cho phần mềm phân tích ứng suất đường ống được cung cấp để giúp khách hàng tối ưu hóa thiết kế hệ thống.

Tại sao nên chọn Móc treo lò xo tiêu chuẩn ASME của Yangzhou Tianshun?

▶  14 năm kinh nghiệm trong ngành: Phục vụ khách hàng tại hơn 40 quốc gia trên toàn thế giới, với hơn 1.000 dự án trọng điểm. Độ ổn định của sản phẩm đã được xác nhận đầy đủ trong các ứng dụng trong thế giới thực.

▶  Đi đầu về công nghệ: Chúng tôi thực hiện hoạt động R&D chung với nhiều trường đại học để liên tục tối ưu hóa hiệu suất sản phẩm và nắm giữ 6 bằng sáng chế quốc gia.

▶  Được các nhà lãnh đạo trong ngành tin cậy: Đối tác lâu dài của các doanh nghiệp hàng đầu bao gồm Sinopec, Shell và General Electric, với tỷ lệ mua lặp lại trên 85%.

▶  Giao hàng minh bạch: Tính năng theo dõi tiến độ sản xuất toàn bộ quy trình được cung cấp để đảm bảo giao hàng đúng thời hạn và loại bỏ rủi ro chậm trễ.

Liên hệ với chúng tôi ngay bây giờ:

Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun mong muốn được hợp tác với bạn và bảo vệ các dự án kỹ thuật của bạn bằng Móc treo lò xo tiêu chuẩn ASME chuyên nghiệp, đáng tin cậy và đáng tin cậy.
