Khe co giãn đường ống là các bộ phận linh hoạt được lắp đặt trong hệ thống đường ống để hấp thụ những thay đổi về kích thước do sự giãn nở và co lại do nhiệt, cũng như để giảm độ rung, giảm tiếng ồn và bù đắp cho những sai lệch lắp đặt nhỏ. Nếu không có các khe co giãn, sự tăng nhiệt khi chạy đường ống dài sẽ tạo ra ứng suất rất lớn có thể làm hỏng máy bơm, van, vòi phun và chính đường ống.Công nghệ đường ống Yangzhou Tianshunsản xuất ba dòng khe co giãn chính - ống thổi kim loại, cao su và vải - mỗi dòng được thiết kế cho các điều kiện áp suất, nhiệt độ và môi trường cụ thể.

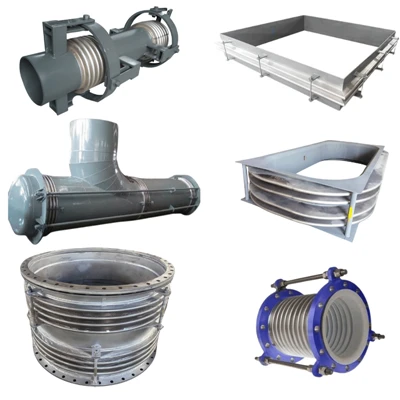

Các khe co giãn bằng kim loại, còn được gọi là khe co giãn ống thổi, được chế tạo từ một hoặc nhiều phần tử ống thổi bằng thép không gỉ phức tạp kết hợp với các phụ kiện cuối như mặt bích, đầu hàn hoặc kết nối ren. Chúng được thiết kế cho các hệ thống đường ống điều áp và có thể hấp thụ chuyển động dọc trục, ngang và góc riêng lẻ hoặc kết hợp.
Cấu hình bao gồm từ các đơn vị trục đơn giản đến các thiết kế phức tạp, phổ quát, có bản lề và cân bằng áp suất có chứa lực đẩy áp suất hoặc hạn chế chuyển động đối với các mặt phẳng cụ thể. Ống thổi thường được làm từ thép không gỉ 304, 321 hoặc 316L, với các tùy chọn hợp kim cao như Inconel hoặc Hastelloy có sẵn cho dịch vụ ăn mòn hoặc nhiệt độ cao. Xếp hạng áp suất bao trùm toàn bộ chân không đến vài trăm bar, tùy thuộc vào đường kính và số lớp ống thổi.
| Mục tham số | Ví dụ về các giá trị chung |
| Đường kính danh nghĩa (DN) | DN50 - DN3000(Kích thước không chuẩn có thể sản xuất theo bản vẽ.) |
| Áp suất thiết kế (PN) | PN10, PN16, PN25, PN40 |
| Nhiệt độ thiết kế | -196°C đến +800°C |
| Chất liệu ống thổi | SS304, SS316L, Inconel 625 |
| Kiểu kết nối | mặt bích, hàn |
| Năng lực di chuyển | Trục, Bên, Góc (mm/°) |
| Cuộc sống mệt mỏi | Chu kỳ 1000, 3000, 5000 |
Các khe co giãn bằng cao su cung cấp giải pháp thay thế nhẹ, giảm rung cho các bộ phận kim loại cho các ứng dụng áp suất thấp hơn. Được chế tạo từ cao su tổng hợp được gia cố như các biến thể EPDM, NBR, cao su tổng hợp hoặc lót PTFE, chúng hấp thụ chuyển động nhiệt, giảm tiếng ồn do kết cấu và bù đắp cho sự sai lệch giữa đường ống và thiết bị. Chúng được sử dụng rộng rãi trong xử lý nước, HVAC, trạm bơm và đường dây chuyển hóa chất, nơi ưu tiên khả năng chống ăn mòn và hấp thụ sốc.

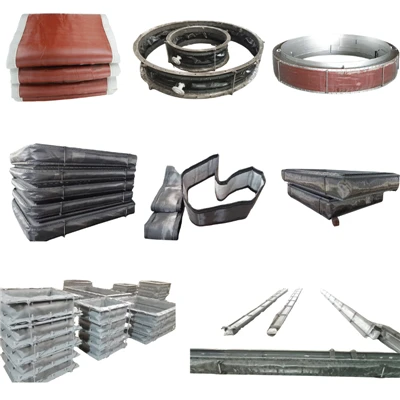

Các khe co giãn bằng vải hoặc phi kim loại được thiết kế chủ yếu cho hệ thống ống dẫn và khí thải áp suất thấp hoạt động ở nhiệt độ cao. Chúng bao gồm nhiều lớp vải chịu nhiệt độ cao, vật liệu cách nhiệt và bịt kín được đóng khung bằng kim loại hoặc thép. Có khả năng hấp thụ một lượng lớn chuyển động dọc trục, ngang và góc với lực phản ứng rất thấp, các mối nối vải rất phổ biến trong các nhà máy điện, cơ sở xử lý rác thải thành năng lượng, lò nung xi măng và hệ thống xả công nghiệp hoạt động ở nhiệt độ lên tới 1.000°C trở lên với khả năng cách nhiệt thích hợp.
| Bảng thông số | Ví dụ về các giá trị chung |
| Nhiệt độ dịch vụ | 400°C-1000°C |
| Áp suất vận hành | ± 50 kPa (Áp suất thấp) |
| Loại phương tiện/khí | Khí thải, không khí nóng, khí ăn mòn |
| Lớp vải | PTFE, Silicon, Sợi gốm |
| Chiều dài mặt đối mặt | 200mm - 500mm (Có thể tùy chỉnh) |
| Chất liệu khung | Thép cacbon, Q235, SS304 |
Phạm vi khe co giãn của chúng tôi bao gồm các đường kính danh nghĩa từ DN25 (1 inch) đến DN4000 (160 inch) và lớn hơn cho các đơn vị vải tùy chỉnh. Kích thước mặt đối mặt tiêu chuẩn tuân theo các tiêu chuẩn chung của ngành và độ dài tùy chỉnh, khả năng di chuyển và cấu hình đầu cuối được sản xuất theo đơn đặt hàng. Mỗi mối nối đều được kiểm tra thủy tĩnh và kiểm tra theo chu kỳ nếu có, với khả năng truy xuất nguồn gốc vật liệu đầy đủ từ cuộn dây đến lắp ráp hoàn thiện.
Tất cả các khe co giãn đều được thiết kế và sản xuất theo các tiêu chuẩn quốc tế bao gồm EJMA, ASME B31.1, ASME B31.3, EN 14917 và GB/T 12777. Chúng tôi cũng có chứng nhận ISO 9001:2015 và có thể cung cấp các sản phẩm có dấu CE cho thị trường Châu Âu.
Tích hợp với hệ thống hỗ trợ đường ống
Các khe co giãn hầu như luôn được chỉ định như một phần của phân tích tính linh hoạt của đường ống hoàn chỉnh, hoạt động cùng với các giá đỡ lò xo và các giá đỡ ống cứng để kiểm soát cả chuyển động và tải trọng. Trên các đường dây có sự tăng nhiệt theo chiều dọc đáng kể, các móc treo lò xo thay đổi hoặc móc treo lò xo không đổi chịu trọng lượng ống trong khi khe co giãn hấp thụ chuyển vị dọc trục và ngang. Đối với các hệ thống chịu các sự kiện động như búa nước hoặc tải địa chấn, bộ giảm chấn thủy lực thường được lắp đặt song song với các khe co giãn để hạn chế chuyển động đột ngột đồng thời cho phép dịch chuyển nhiệt dần dần.
Danh mục sản phẩm đầy đủ của chúng tôi cũng bao gồm đế đỡ ống, đế đỡ ống cách nhiệt trước cho đường ống đông lạnh và nhiệt độ cao, cũng như đầy đủ các móc treo và giá đỡ lò xo - cho phép khách hàng tìm nguồn khớp nối giãn nở và phần cứng hỗ trợ liên quan của họ từ một nhà sản xuất duy nhất.
Khe co giãn được chỉ định trên hầu hết mọi lĩnh vực của ngành công nghiệp chế biến: sản xuất điện (nhiệt, hạt nhân, tái tạo), dầu khí (nhà máy lọc dầu, đường ống, trạm LNG), xử lý nước và nước thải, nhà máy hóa dầu và dược phẩm, khai thác mỏ và chế biến khoáng sản, sản xuất thực phẩm và đồ uống, sưởi ấm khu vực và xây dựng hệ thống HVAC.
Mỗi khe co giãn đều trải qua quá trình kiểm tra áp suất và kiểm tra kích thước trước khi vận chuyển từ cơ sở sản xuất rộng 35.000 m2 của chúng tôi ở Giang Tô, Trung Quốc. Đội ngũ kỹ thuật của chúng tôi hỗ trợ khách hàng tính toán chuyển động, hướng dẫn lựa chọn vật liệu và đánh giá thiết kế tùy chỉnh. Thời gian giao hàng tiêu chuẩn kéo dài từ hai đến bốn tuần tùy thuộc vào quy mô và độ phức tạp, đồng thời các đơn đặt hàng gấp có thể được đáp ứng theo thỏa thuận trước. Với hơn 14 năm kinh nghiệm cung cấp linh kiện đường ống cho hơn 45 quốc gia, chúng tôi phục vụ các nhà thầu EPC, công ty kỹ thuật và người dùng cuối trên toàn thế giới.
Tôi nên chọn loại khe co giãn nào - kim loại, cao su hay vải?
Chọn dựa trên áp suất, nhiệt độ và phương tiện truyền thông. Các khớp nối ống thổi bằng kim loại xử lý áp suất cao và phạm vi nhiệt độ rộng và là mặc định cho đường ống xử lý. Các khớp nối cao su có khả năng giảm rung và chống ăn mòn vượt trội trong nước và các dịch vụ hóa học nhẹ. Các mối nối vải được sử dụng cho các đường ống có đường kính lớn, áp suất thấp, nhiệt độ cao như hệ thống khí thải và ống xả.
Khe co giãn có thể hấp thụ những chuyển động nào?
Tùy thuộc vào thiết kế, các khe co giãn có thể hấp thụ chuyển động dọc trục (nén/mở rộng), bên (độ lệch vuông góc) và góc (xoay), riêng lẻ hoặc kết hợp. Các bộ phận ống thổi đơn chủ yếu xử lý chuyển động dọc trục, trong khi các thiết kế phổ quát, bản lề và gimbal được sử dụng để dịch chuyển theo chiều ngang và góc.
Tôi có cần hỗ trợ lò xo khi lắp đặt khe co giãn không?
Trong hầu hết các trường hợp, có. Các khe co giãn hấp thụ chuyển động nhiệt nhưng không được thiết kế để chịu trọng lượng của ống. Móc treo lò xo có thể thay đổi hoặc móc treo lò xo cố định hỗ trợ tải trọng tĩnh của đường ống và nội dung đồng thời cho phép khe co giãn di chuyển tự do. Lựa chọn hỗ trợ thích hợp là một phần của phân tích ứng suất đường ống đầy đủ.
Các khe co giãn của bạn tuân theo những tiêu chuẩn nào?
Các khe co giãn kim loại của chúng tôi được thiết kế theo tiêu chuẩn EJMA và tuân thủ ASME B31.1, ASME B31.3, EN 14917 và GB/T 12777. Các đơn vị cao su và vải tuân theo các tiêu chuẩn ISO, EN và ASTM hiện hành. Đánh dấu CE và kiểm tra của bên thứ ba có sẵn theo yêu cầu.
Tuổi thọ sử dụng điển hình của khe co giãn là bao nhiêu?
Tuổi thọ sử dụng phụ thuộc vào nhiệt độ, áp suất, chu kỳ chuyển động, ăn mòn phương tiện và chất lượng lắp đặt. Mối nối ống thổi kim loại có kích thước và lắp đặt phù hợp thường có tuổi thọ từ 10 đến 20 năm trong điều kiện công nghiệp thông thường. Các mối nối bằng cao su và vải thường có tuổi thọ ngắn hơn và được coi là những vật dụng dễ bị mòn có thể thay thế được. Chúng tôi có thể cung cấp dữ liệu về chu trình mỏi cho các thiết kế ống thổi cụ thể theo yêu cầu.
