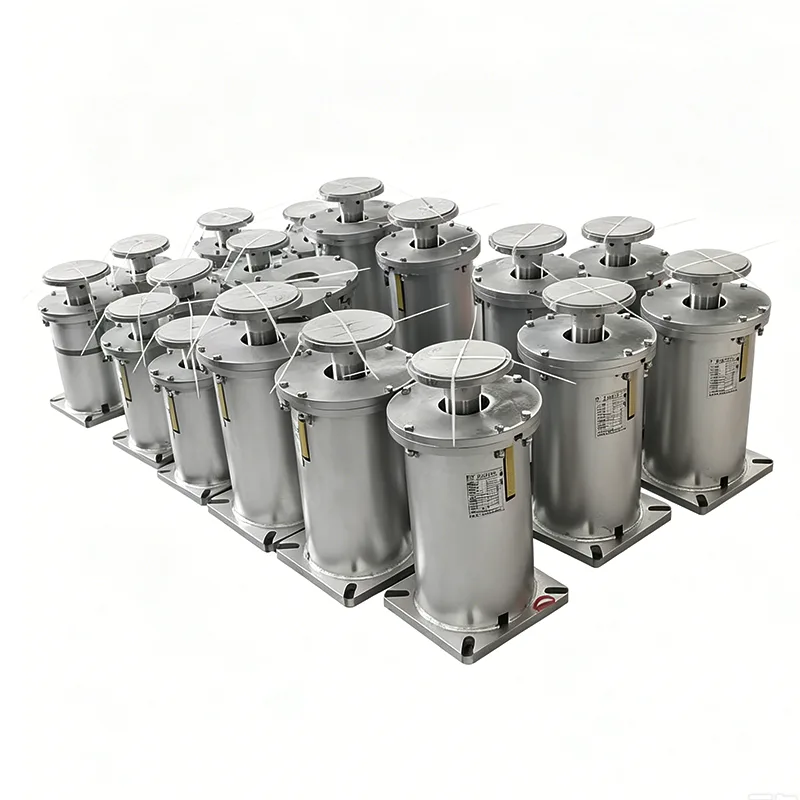

Hỗ trợ lò xo thay đổi cho đường ống

Hỗ trợ lò xo thay đổi cho đường ống là một thiết bị hỗ trợ đàn hồi chuyên dụng được thiết kế để chịu được sự dịch chuyển theo chiều dọc của đường ống. Nó cung cấp lực hỗ trợ có thể điều chỉnh trong phạm vi dịch chuyển cho phép bằng cách tận dụng độ cứng vốn có của lò xo. Khi đường ống di chuyển lên xuống do biến động nhiệt độ, dòng chảy trung bình hoặc rung động của thiết bị, giá đỡ sẽ tự động điều chỉnh lực chịu lực, ngăn chặn hiệu quả sự tập trung ứng suất trong đường ống và hư hỏng các kết nối thiết bị.

Yangzhou Tianshun Piping đã tham gia sản xuất sản phẩm này từ năm 2012. Cho đến nay, chúng tôi đã cung cấp hơn 800.000 bộ cho hơn 300 dự án công nghiệp trên toàn cầu và hiệu suất của sản phẩm đã được xác nhận đầy đủ thông qua hoạt động lâu dài tại chỗ.

Thông số kỹ thuật sản phẩm

Nguyên tắc thiết kế & Thành phần kết cấu

Được thiết kế theo Định luật Hooke, độ võng của lò xo tỷ lệ thuận với tải trọng tác dụng. Khi đường ống di chuyển lên trên, độ nén của lò xo giảm và lực đỡ cũng giảm theo. Khi đường ống di chuyển xuống dưới, lực nén của lò xo tăng lên dẫn đến lực hỗ trợ lớn hơn. Tính năng này cho phép bộ phận hỗ trợ thích ứng với những thay đổi động của đường ống vận hành và duy trì cân bằng ứng suất của toàn bộ hệ thống đường ống.

Sản phẩm tiêu chuẩn bao gồm các thành phần chính sau:

▶  Lò xo xoắn hình trụ: Được làm bằng thép lò xo hợp kim và được xử lý nhiệt và ổn định nghiêm ngặt.

►  Tấm kết nối trên và dưới: Dùng để kết nối đường ống và kết cấu tòa nhà, với các chế độ lắp đặt linh hoạt phù hợp với điều kiện công trường.

▶  Tấm chỉ báo tải: Hiển thị tải trọng lò xo và chuyển vị đường ống theo thời gian thực.

▶  Thiết bị khóa: Cố định vị trí lò xo sau khi lắp đặt và chạy thử để tránh biến dạng trong quá trình vận chuyển và lắp dựng tại công trường.

▶  Vỏ bảo vệ: Chặn bụi, nước mưa và các chất ăn mòn xâm nhập, để kéo dài tuổi thọ của lò xo.

Tính năng kỹ thuật chính

▶  Tỷ lệ biến đổi tải có thể kiểm soát được: Tỷ lệ biến đổi tải trọng thiết kế được giữ trong khoảng 25%, đảm bảo phân bổ lực đồng đều trên toàn hệ thống đường ống.

▶  Có nhiều lựa chọn về thông số kỹ thuật: Được trang bị 12 loại tải và 5 kích cỡ dịch chuyển, đáp ứng nhu cầu của hầu hết các ứng dụng đường ống công nghiệp.

▶  Hiệu chuẩn trước khi tải: Được điều chỉnh trước theo tải được chỉ định theo yêu cầu của khách hàng trước khi giao hàng, sẵn sàng để sử dụng trực tiếp sau khi lắp đặt tại chỗ.

▶  Cấu trúc chống lỏng: Tất cả các bộ phận kết nối đều được trang bị đai ốc khóa và vòng đệm khóa để tránh bị lỏng trong quá trình vận hành.

▶  Cấu trúc mô-đun: Các bộ phận chính có thể hoán đổi cho nhau để dễ dàng bảo trì và thay thế tại chỗ.

▶  Khả năng thích ứng mạnh mẽ với môi trường: Có thể lựa chọn vật liệu và phương pháp xử lý bề mặt phù hợp để phù hợp với các điều kiện làm việc đa dạng.

So sánh hiệu suất với các hỗ trợ đường ống khác

Kịch bản ứng dụng điển hình

Hỗ trợ lò xo thay đổi cho đường ống được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp khác nhau chịu sự thay đổi nhiệt độ, đặc biệt lý tưởng cho các ứng dụng dưới đây:

▶  Đường ống dẫn hơi, đường ống dẫn nước cấp và đường ống ngưng tụ trong nhà máy nhiệt điện

▶  Xử lý đường ống và đường ống kết nối của thiết bị trao đổi nhiệt trong nhà máy hóa dầu

▶  Trạm máy nén và buồng van của đường ống dẫn khí đốt tự nhiên đường dài

▶  Các đường ống chính và nhánh của mạng lưới sưởi ấm trung tâm đô thị

▶  Đường ống vận chuyển bùn trong nhà máy xử lý nước thải

▶  Hệ thống đường ống trên tàu và giàn khoan ngoài khơi

Sản xuất & Kiểm soát chất lượng toàn quy trình

Chúng tôi sở hữu dây chuyền sản xuất hiện đại cho các loại gối đỡ lò xo biến thiên, được trang bị cơ sở vật chất chuyên nghiệp bao gồm máy cuộn lò xo CNC, máy kiểm tra lò xo, máy quang phổ và dụng cụ kiểm tra không phá hủy. Tất cả các sản phẩm đều được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt:

1. Kiểm tra nguyên liệu thô sắp tới: Phân tích thành phần hóa học và kiểm tra tính chất cơ học được tiến hành cho từng lô thép; vật liệu không đủ tiêu chuẩn bị từ chối nghiêm ngặt.

2.Kiểm soát sản xuất lò xo: ​​Lò xo được cuộn bằng thiết bị CNC để đảm bảo kích thước và độ chính xác chính xác.

3. Kiểm tra hiệu suất của lò xo: ​​Mỗi lò xo trải qua 3 lần kiểm tra độ nén và kiểm tra tải đầy đủ để đảm bảo hiệu suất ổn định.

4. Kiểm tra lắp ráp hoàn thiện: Kiểm tra kích thước, hiệu chỉnh tải và kiểm tra trực quan được thực hiện đối với các sản phẩm đã lắp ráp.

5. Kiểm tra cuối cùng trước khi giao hàng: Việc kiểm tra lấy mẫu được thực hiện theo tiêu chuẩn quốc gia và chỉ những sản phẩm đủ tiêu chuẩn mới được phép giao hàng.

Hệ thống quản lý chất lượng của chúng tôi đã đạt được chứng nhận ISO 9001:2015 và tất cả các sản phẩm đều tuân thủ các tiêu chuẩn quốc tế như CE và API.

Hướng dẫn tuyển chọn & Dịch vụ hỗ trợ

Chúng tôi cung cấp hướng dẫn lựa chọn chuyên nghiệp để giúp khách hàng chọn được sản phẩm phù hợp nhất. Chỉ cần cung cấp cho chúng tôi các thông số đường ống, nhiệt độ vận hành, độ dịch chuyển, không gian lắp đặt và các thông tin liên quan khác, sau đó các kỹ sư của chúng tôi sẽ tính toán và đề xuất mô hình cũng như thông số kỹ thuật tối ưu của Hỗ trợ lò xo biến đổi cho đường ống.

Chúng tôi cũng cung cấp đầy đủ các dịch vụ hỗ trợ như sau:

▶  Tùy chỉnh phi tiêu chuẩn: Các sản phẩm được thiết kế và sản xuất theo yêu cầu dành cho các yêu cầu về tải trọng, chuyển vị hoặc không gian lắp đặt hạn chế.

▶  Dịch vụ kỹ thuật tại chỗ: Có thể cử các kỹ sư chuyên nghiệp đến hướng dẫn lắp đặt và vận hành tại chỗ.

▶  Dịch vụ bảo hành: Tất cả các sản phẩm đều được bảo hành 12 tháng. Các sản phẩm bị lỗi sẽ được sửa chữa hoặc thay thế miễn phí trong thời gian bảo hành.

▶  Cung cấp phụ tùng thay thế dài hạn: Kho phụ tùng thay thế đầy đủ được duy trì để đáp ứng nhanh chóng nhu cầu phụ tùng thay thế của khách hàng.

Vui lòng liên hệ với nhóm bán hàng của chúng tôi để biết thêm chi tiết và báo giá về Hỗ trợ lò xo biến đổi cho đường ống.
