Móc treo lò xo không đổi, còn được gọi là giá đỡ lò xo tải không đổi hoặc giá đỡ lực không đổi, cung cấp lực hỗ trợ gần như đồng đều trong toàn bộ phạm vi di chuyển của đường ống. Các thiết bị này được thiết kế đặc biệt cho các hệ thống đường ống có sự dịch chuyển nhiệt theo chiều dọc đáng kể, trong đó các giá đỡ lò xo thay đổi sẽ tạo ra sự thay đổi tải quá mức và truyền ứng suất không mong muốn đến thiết bị và đường ống được kết nối.
TạiCông nghệ đường ống Yangzhou Tianshun, chúng tôi sản xuất móc treo lò xo cố định bằng cách sử dụng cơ cấu thanh nối tay quay đã được chứng minh kết hợp với lò xo nén chất lượng cao. Thiết kế này cân bằng mô-men xoắn của lò xo với mô-men xoắn tải xung quanh trục chính trong toàn bộ hành trình, duy trì độ lệch tải trong phạm vi ±5% theo tiêu chuẩn — và ±3% đối với cấu hình có độ chính xác cao. Mỗi bộ phận được đặt trong một vỏ bảo vệ giúp che chắn các bộ phận bên trong khỏi mảnh vụn xây dựng và chất gây ô nhiễm môi trường, giảm rủi ro bảo trì trong suốt thời gian sử dụng của bộ phận hỗ trợ.
| Bảng thông số móc treo lò xo không đổi | Ví dụ |

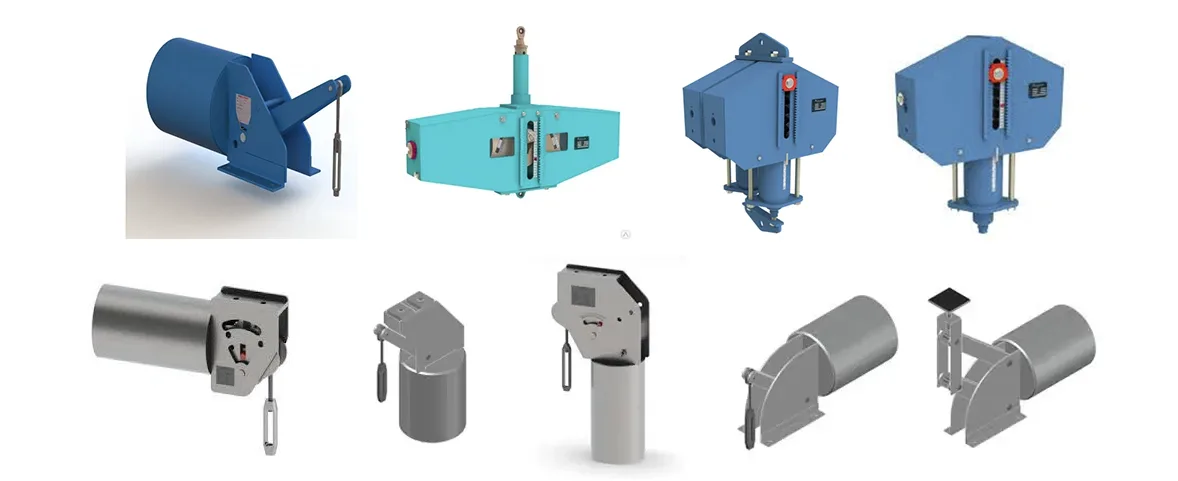

| Model/Dòng sản phẩm | PH, LH, CA, CS, TH |
| Khả năng chịu tải (Vận hành) | 0,1 kN - 500 kN |
| Tổng số chuyến đi | 50mm, 100mm, 200mm, 400mm |
| Du lịch thực tế | Lên đến 600mm |

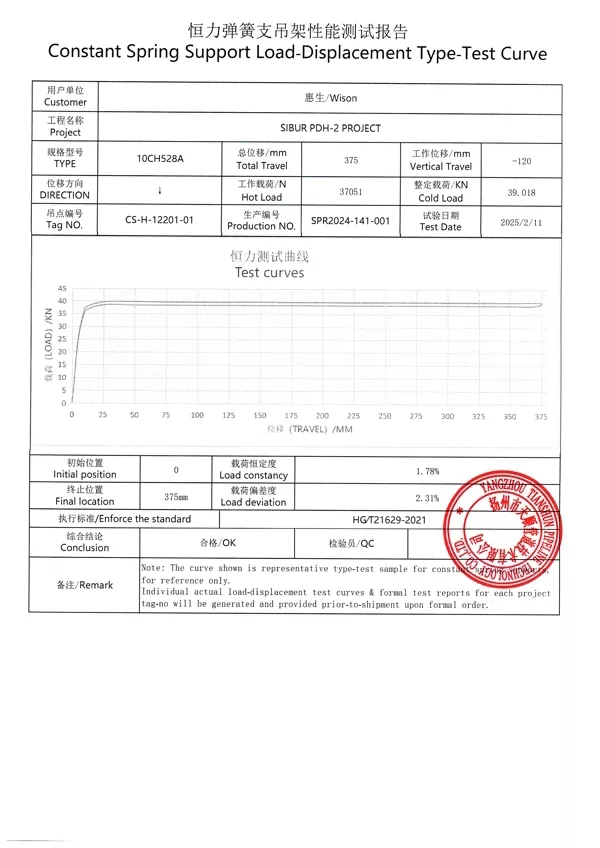

| Độ lệch tải (Dung sai) | ±5% (Tiêu chuẩn) / ±3% (Cao) |

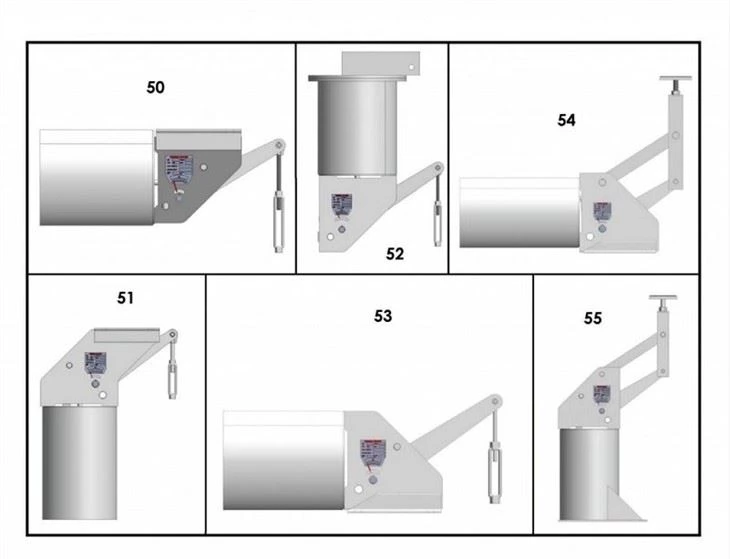

| Vị trí lắp đặt | Ngang / Dọc |
| Hoàn thiện nhà ở | Mạ kẽm nhúng nóng / Epoxy |
| Nhiệt độ hoạt động. | -20°C đến +80°C (Môi trường xung quanh) |
| Vật liệu cuộn lò xo | 60Si2Mn / 50CrVA |
| Phạm vi điều chỉnh tải | ±10% (Điều chỉnh trường) |
Của chúng tôihỗ trợ mùa xuân liên tụcDanh mục đầu tư bao gồm phạm vi tải trọng làm việc từ 0,1 kN đến 500 kN, với các tùy chọn hành trình tiêu chuẩn là 50 mm, 100 mm, 200 mm và 400 mm, cũng như các hành trình tùy chỉnh có sẵn lên đến 600 mm. Dòng tiêu chuẩn bao gồm các mẫu PH, LH, CA, CS và TH, phù hợp cho cả lắp đặt ngang và dọc. Cuộn dây lò xo được sản xuất từ thép hợp kim 60Si2Mn hoặc 50CrVA và vỏ được hoàn thiện bằng mạ kẽm nhúng nóng hoặc sơn epoxy để phù hợp với nhiệt độ hoạt động xung quanh từ -20°C đến +80°C.

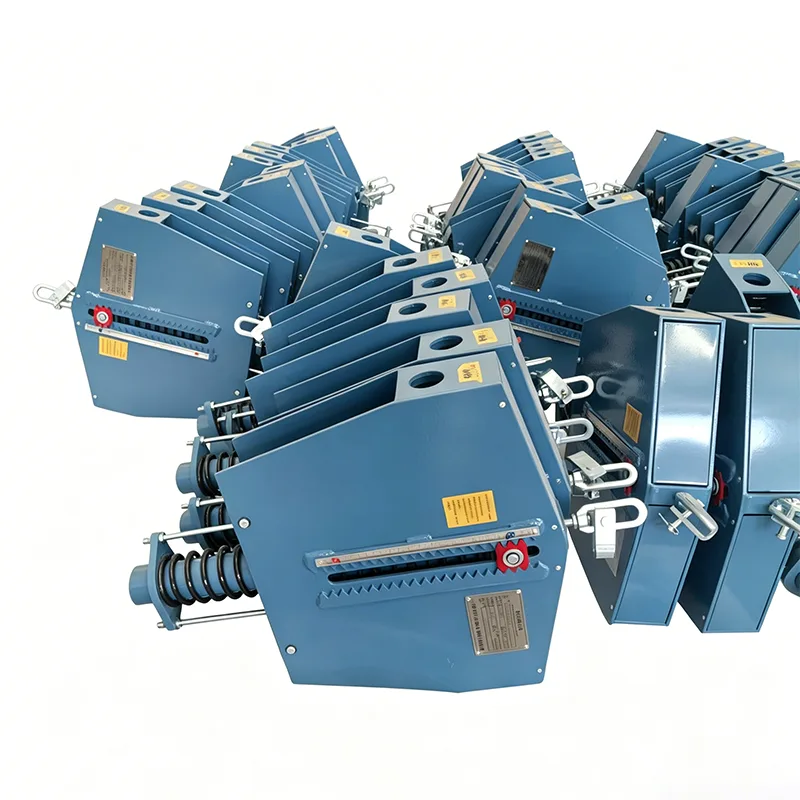

Mỗi móc treo lò xo cố định đều được cài đặt sẵn tại nhà máy cho phù hợp với tải trọng và vị trí nóng/lạnh được chỉ định của khách hàng, đồng thời được trang bị các điểm dừng giới hạn hành trình trên và dưới để tránh di chuyển quá mức. Thang đo di chuyển và nút xoay điều chỉnh tải có thể nhìn thấy rõ ràng cho phép tinh chỉnh tại chỗ trong phạm vi ±10% tải định mức, với một số cấu hình có thể điều chỉnh lên đến ±20% với mức tăng 2%. Các chốt cài sẵn màu đỏ được lắp đặt tại nhà máy để khóa phần đỡ trong quá trình thử nghiệm thủy tĩnh và rửa axit, chịu được tải trọng định mức lên đến gấp đôi trước khi tháo ra khi vận hành hệ thống.

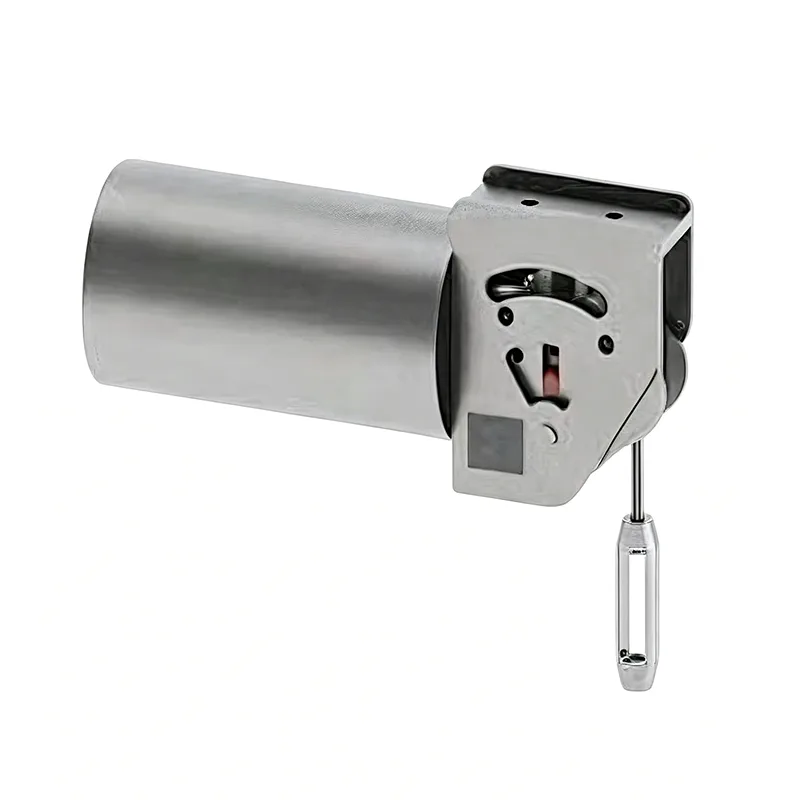

Tất cả các giá đỡ lò xo tải không đổi đều được thiết kế và sản xuất tuân thủ GB/T 17116.1/.2/.3 và NB/T 47039, đồng thời có thể chuyển đổi hoàn toàn theo các tiêu chuẩn quốc tế bao gồm MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L và JIS B 8501. Là một nhà sản xuất giá đỡ ống có kinh nghiệm, chúng tôi cũng sản xuất các giá đỡ lực không đổi hoàn toàn tùy chỉnh dựa trên bản vẽ của khách hàng và các thông số cụ thể của dự án.
Móc treo lò xo không đổi được chỉ định trong các hệ thống đường ống trong đó tính nhất quán của tải là không thể thương lượng. Các công trình lắp đặt điển hình bao gồm các nhà máy nhiệt điện, cơ sở điện hạt nhân, nhà máy lọc dầu, trạm LNG và LPG, mạng lưới sưởi ấm khu vực và dây chuyền xử lý nhiệt độ cao trong các nhà máy hóa dầu và dược phẩm. Chúng thường được triển khai cùng với các giá đỡ lò xo thay đổi trên cùng một đường ống - các đơn vị cố định tại các nút có độ dịch chuyển cao và các móc treo lò xo thay đổi tại các vị trí có chuyển động nhiệt nhỏ hơn.

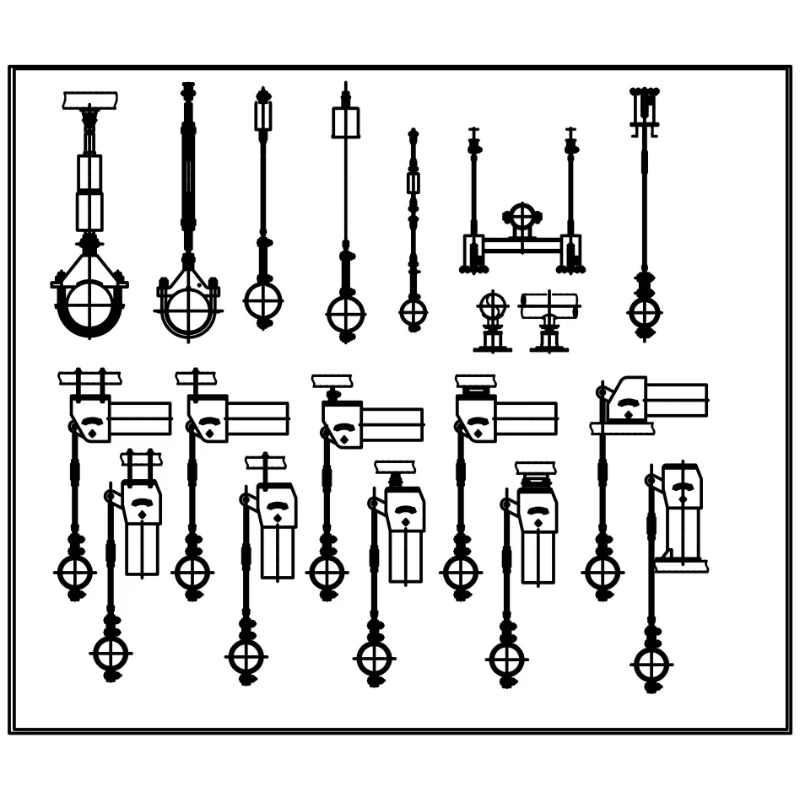

Ngoài các giá treo lò xo cố định, danh mục giá đỡ ống hoàn chỉnh của chúng tôi bao gồm các giá đỡ lò xo có thể thay đổi, giá treo cứng, giá đỡ guốc ống, giá đỡ ống cách nhiệt trước và bộ giảm chấn thủy lực để kiểm soát tải trọng động. Đối với các dự án yêu cầu bù chuyển động nhiệt, chúng tôi cũng cung cấp các khe co giãn ống xếp kim loại, khe co giãn cao su và khe co giãn vải tích hợp với hệ thống hỗ trợ của chúng tôi để tạo thành một giải pháp đường ống hoàn chỉnh.
Mọi hỗ trợ đều trải qua quá trình thử nghiệm nội bộ đầy đủ trước khi xuất xưởng, được hỗ trợ bởi hệ thống quản lý chất lượng ISO 9001:2015 của chúng tôi và tuân thủ các tiêu chuẩn ASME và API nếu cần. Khách hàng nhận được hỗ trợ kỹ thuật tận tâm từ yêu cầu thông qua lắp đặt, phản hồi 24 giờ đối với tất cả các báo giá và hướng dẫn điều chỉnh tải tại chỗ như một phần của dịch vụ sau bán hàng của chúng tôi. Với hơn 14 năm sản xuất các giá đỡ ống và khe co giãn cho các dự án trên 45 quốc gia, chúng tôi cung cấp cả các đơn vị danh mục tiêu chuẩn và các giải pháp tùy chỉnh được thiết kế đầy đủ cho các nhà thầu EPC và người dùng cuối trên toàn thế giới.
Sự khác biệt giữa móc treo lò xo cố định và giá đỡ lò xo thay đổi là gì?
Các giá đỡ lò xo có thể thay đổi sẽ tạo ra một phản lực thay đổi khi đường ống di chuyển theo phương thẳng đứng, do lò xo bị nén hoặc giãn ra. Móc treo lò xo cố định sử dụng cơ cấu thanh nối tay quay để duy trì lực hỗ trợ gần như đồng đều trong toàn bộ phạm vi di chuyển. Theo nguyên tắc thông thường, các đơn vị không đổi được chỉ định khi độ dịch chuyển nhiệt vượt quá 50 mm hoặc khi biến thiên tải phải ở dưới 6% để tránh truyền ứng suất sang máy bơm, tua bin hoặc thiết bị nhạy cảm khác.
Độ lệch tải ±5% có ý nghĩa gì đối với giá đỡ lò xo cố định?
Độ lệch tải là chênh lệch phần trăm tối đa giữa lực hỗ trợ thực tế và tải định mức danh nghĩa tại bất kỳ điểm nào trong hành trình làm việc. Móc treo lò xo cố định tiêu chuẩn của chúng tôi giữ độ lệch trong phạm vi ±5%, đáp ứng hầu hết các yêu cầu về đường ống công nghiệp. Đối với các ứng dụng quan trọng như dây chuyền xử lý hạt nhân hoặc độ chính xác cao, chúng tôi cung cấp các thiết bị có độ chính xác cao với độ lệch ±3%.
Khi nào nên tháo các chân cài sẵn màu đỏ?
Các chốt cài sẵn được lắp đặt sẵn tại nhà máy để khóa móc treo ở vị trí lắp đặt nguội, cho phép hoàn thành thử nghiệm thủy tĩnh và rửa axit đường ống mà không cần nén hoặc kéo dài cụm lò xo. Chúng phải được loại bỏ trước khi hệ thống được đưa vào hoạt động, thường là sau khi hoàn tất quá trình kiểm tra bằng nước và kiểm tra trước khi đưa vào vận hành. Các chân cắm tiêu chuẩn của chúng tôi chịu được tải trọng định mức lên đến gấp đôi trong quá trình thử nghiệm; hãy cho chúng tôi biết nếu dự án của bạn yêu cầu giới hạn an toàn cao hơn.
Tải trọng có thể được điều chỉnh tại chỗ sau khi lắp đặt không?
Đúng. Mỗi móc treo lò xo cố định được gắn một vít điều chỉnh tải và mặt số đã hiệu chỉnh. Xoay vít sẽ tăng hoặc giảm tải đặt trước với mức tăng 2%, với tổng phạm vi điều chỉnh là ±10% trên các đơn vị tiêu chuẩn (lên đến ±20% trên các cấu hình đã chọn). Điều này cho phép tinh chỉnh để bù đắp những khác biệt nhỏ giữa điều kiện thiết kế và lắp đặt trang web thực tế.
Móc treo lò xo cố định của bạn tuân theo những tiêu chuẩn nào?
Dòng tiêu chuẩn của chúng tôi được thiết kế theo GB/T 17116.1/.2/.3 và NB/T 47039, đồng thời có thể chuyển đổi kích thước và hiệu suất với MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L và JIS B 8501. Chúng tôi cũng có thể sản xuất các giá đỡ tùy chỉnh hoàn toàn cho các thông số kỹ thuật và bản vẽ dự án của bạn.
Thời gian dẫn điển hình là gì?
Các móc treo lò xo cố định theo danh mục tiêu chuẩn thường được giao hàng trong vòng 15 đến 25 ngày làm việc, tùy thuộc vào số lượng và dòng sản phẩm. Các đơn vị được thiết kế tùy chỉnh yêu cầu thời gian xác nhận và kỹ thuật bổ sung. Việc giao hàng gấp có thể được sắp xếp theo yêu cầu, tùy thuộc vào thỏa thuận trước khi đặt hàng hoặc ít nhất 20 ngày trước ngày giao hàng dự kiến.
