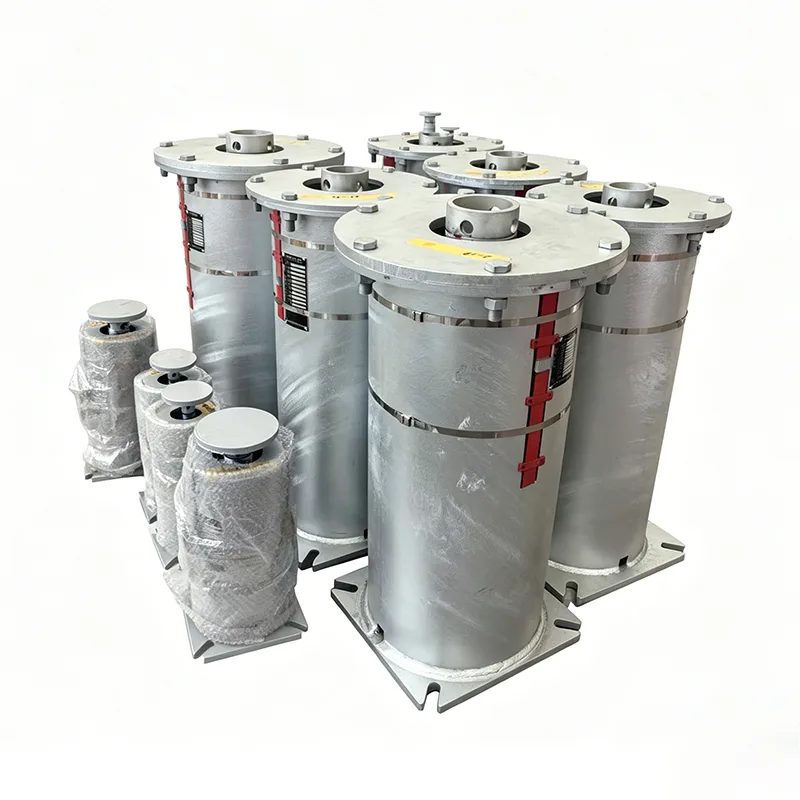

Hỗ trợ lò xo biến thiên nhà máy nhiệt điện

Trong các hệ thống đường ống hơi nước, khí thải và không khí phức tạp và than nghiền của các nhà máy nhiệt điện, sự dịch chuyển nhiệt của đường ống do thay đổi nhiệt độ mạnh mẽ là mối nguy hiểm cốt lõi đe dọa đến an toàn hệ thống. Được hỗ trợ bởi 14 năm tích lũy kỹ thuật trong lĩnh vực hỗ trợ đường ống, Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun đã phát triển đặc biệt Hỗ trợ lò xo biến thiên của Nhà máy Nhiệt điện cho các điều kiện làm việc của nhiệt điện. Được thiết kế dựa trên nguyên lý cân bằng mô men, sản phẩm này cung cấp lực hỗ trợ đàn hồi liên tục khi xảy ra sự dịch chuyển nhiệt theo phương thẳng đứng trong đường ống, hấp thụ và bù đắp hiệu quả ứng suất dịch chuyển, giúp đường ống và thiết bị kết nối không bị hư hỏng do ứng suất tăng thêm, đồng thời đảm bảo vận hành an toàn lâu dài của các nhà máy điện.

Hình này thể hiện đường cong hiệu suất dịch chuyển tải của giá đỡ/móc treo lò xo có thể thay đổi, bao gồm các thông số chính về tải trọng và chuyển vị để xác minh độ chính xác chịu tải và độ tin cậy vận hành của sản phẩm.

Mỗi thiết bị đều phải được hiệu chuẩn tải và kiểm tra hiệu suất trước khi vận chuyển. Độ lệch tải cài đặt được kiểm soát trong phạm vi ±5%, tuân thủ tiêu chuẩn quốc tế ANSI/MSS‑SP‑58‑2018 cũng như NB/T47039‑2013.

Sản phẩm đáp ứng yêu cầu kỹ thuật cho hệ thống đường ống điện, hóa dầu và các hệ thống đường ống công nghiệp khác. Theo MSS‑SP‑58‑2018, độ biến thiên tải tối đa cho phép đối với các bộ lò xo thay đổi không được vượt quá 25% tải nóng vận hành trong toàn bộ hành trình làm việc.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo thay đổi	Ví dụ
Loại móc treo / Cấu hình	Loại A, B, C, D, E, F, G
Kích thước lò xo / Số	Số 0 - Số 22
Phạm vi hành trình	30mm, 60mm, 90mm, 120mm 180mm
Tải vận hành	0,2 kN - 400 kN
Tải cài đặt (Tải nguội)	kN / kgf
Tải vận hành (Tải nóng)	kN / kgf
Hướng chuyển động	Lên/Xuống
Sự thay đổi (%)	25% (Tiêu chuẩn)
xử lý bề mặt	Galv nhúng nóng / sơn
Vật liệu nhà ở	Thép cacbon (Q235/Q355)

Ứng dụng và giá trị kỹ thuật

Hệ thống đường ống trong nhà máy nhiệt điện có yêu cầu cực kỳ cao về độ tin cậy của các bộ phận hỗ trợ. Khi thiết kế Hệ thống hỗ trợ lò xo biến đổi của nhà máy nhiệt điện, chúng tôi đã xem xét đầy đủ các điểm khó khăn về kỹ thuật thực tế:

Loại bỏ ứng suất bổ sung: Trong phạm vi chuyển vị tải quy định, mô men lò xo và mômen tải luôn duy trì cân bằng động, tránh biến dạng đường ống hoặc rò rỉ khớp do giãn nở nhiệt và co nguội.

Cài đặt trạng thái nguội chính xác: Nhà sản xuất thực hiện cài đặt nén trước theo đúng tải trọng lắp đặt do người dùng cung cấp và cố định tấm chỉ báo ở vị trí làm việc ở trạng thái nguội theo lý thuyết thông qua các khối định vị, đảm bảo lò xo tạm thời ở trạng thái cứng trong quá trình lắp đặt tại chỗ và tránh sự cố vô tình trong quá trình thi công.

Giám sát vận hành và bảo trì trực quan: Thiết kế tấm chỉ báo dịch chuyển bên ngoài cho phép nhân viên vận hành và bảo trì kiểm tra trực quan xem độ dịch chuyển của giá đỡ lò xo dưới tải trọng làm việc có phù hợp với thiết kế sau khi đường ống được đưa vào hoạt động bình thường hay không, tạo điều kiện thuận lợi cho việc bảo trì phòng ngừa.

Thông số kỹ thuật cài đặt và kiểm soát chất lượng nghiêm ngặt

Mọi sản phẩm đều trải qua quá trình kiểm tra nội bộ toàn diện trước khi giao hàng

Bìa thử nghiệm nội bộ

Kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT (nếu có), kiểm tra tải trọng lò xo với đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.

Lưu ý: Thử nghiệm nội bộ không phải là thử nghiệm của bên thứ ba được ILAC công nhận

Thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm được cung cấp dưới dạng dịch vụ tùy chọn, được báo giá riêng.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.

2. Mối hàn NDT

Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Bao gồm các đường cong chuyển tải.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Ưu điểm của chúng tôi

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA.

Điều gì làm chúng tôi khác biệt

Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp chính sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo. Chúng tôi cũng tạo điều kiện thuận lợi cho việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Tại sao chọn hỗ trợ lò xo biến đổi nhà máy nhiệt điện của Tianshun?

Kinh nghiệm phong phú trong các dự án nhiệt điện: Sản phẩm được sử dụng rộng rãi trong đường ống dẫn hơi nước và hệ thống treo thiết bị nồi hơi của các nhà máy nhiệt điện trong và ngoài nước, đồng thời đã vượt qua các thử nghiệm của nhiều chu kỳ khởi động và tắt tổ máy.

Hỗ trợ kỹ thuật tùy chỉnh: Chúng tôi cung cấp các dịch vụ kỹ thuật toàn diện từ tính toán ứng suất đường ống, lựa chọn loại và khớp cho đến hướng dẫn lắp đặt tại chỗ, đảm bảo rằng mỗi hỗ trợ đều khớp chính xác với điều kiện làm việc.

Cung cấp chuỗi cung ứng ổn định: Dựa vào dây chuyền sản xuất tự động và thiết bị thử nghiệm hoàn chỉnh tại cơ sở Giang Tô, chúng tôi đảm bảo cung cấp nguyên liệu đúng thời gian và chất lượng cao cho các dự án nhiệt điện quy mô lớn.

Hỗ trợ toàn bộ vòng đời: Chúng tôi thiết lập các hồ sơ dự án độc quyền và cung cấp đánh giá tình trạng cũng như hướng dẫn thay thế trong quá trình bảo trì ngừng hoạt động, giảm rủi ro vận hành và bảo trì của các nhà máy điện.
