Là một nhà sản xuất hỗ trợ đường ống có kinh nghiệm,Thiên Thuậncung cấpHỗ trợ trượt ống cách nhiệtcác giải pháp được thiết kế để điều chỉnh chuyển động nhiệt trong khi vẫn duy trì tính liên tục của lớp cách nhiệt. Các tổ hợp tích hợp này giúp các dự án công nghiệp giảm cầu nối nhiệt, đơn giản hóa việc lắp đặt và cải thiện độ tin cậy của hệ thống đường ống cách nhiệt.
Giá đỡ trượt ống cách nhiệt trước kết hợp lớp cách nhiệt chịu tải với giao diện trượt ma sát thấp, cho phép đường ống giãn nở và co lại mà không ảnh hưởng đến khả năng bảo vệ nhiệt. Không giống như các giá đỡ thông thường đòi hỏi phải cắt và tái tạo lớp cách nhiệt tại chỗ, thiết kế tích hợp giúp duy trì lớp vỏ cách nhiệt liên tục và rào cản hơi đáng tin cậy hơn. Bài viết này giải thích cách thức hoạt động của các giá đỡ này, vật liệu nào phù hợp với các nhiệt độ vận hành khác nhau, cách chọn cấu hình phù hợp và những điều kỹ sư nên cân nhắc khi chỉ định giá đỡ cho dịch vụ hơi nước, nước lạnh hoặc đông lạnh.
1. Hỗ trợ trượt ống cách nhiệt là gì?
2. Hệ thống trượt và cách nhiệt hoạt động như thế nào?
3. Lợi ích kỹ thuật chính là gì?
4. Vật liệu nào phù hợp với nhiệt độ khác nhau?
5. Làm thế nào để bạn chọn được giá đỡ trượt ống phù hợp?
6. Giá đỡ trượt ống cách nhiệt được sử dụng ở đâu?
7. Người mua nên kiểm tra những gì trước khi đặt hàng?
9. Tianshun có thể hỗ trợ dự án của bạn như thế nào?

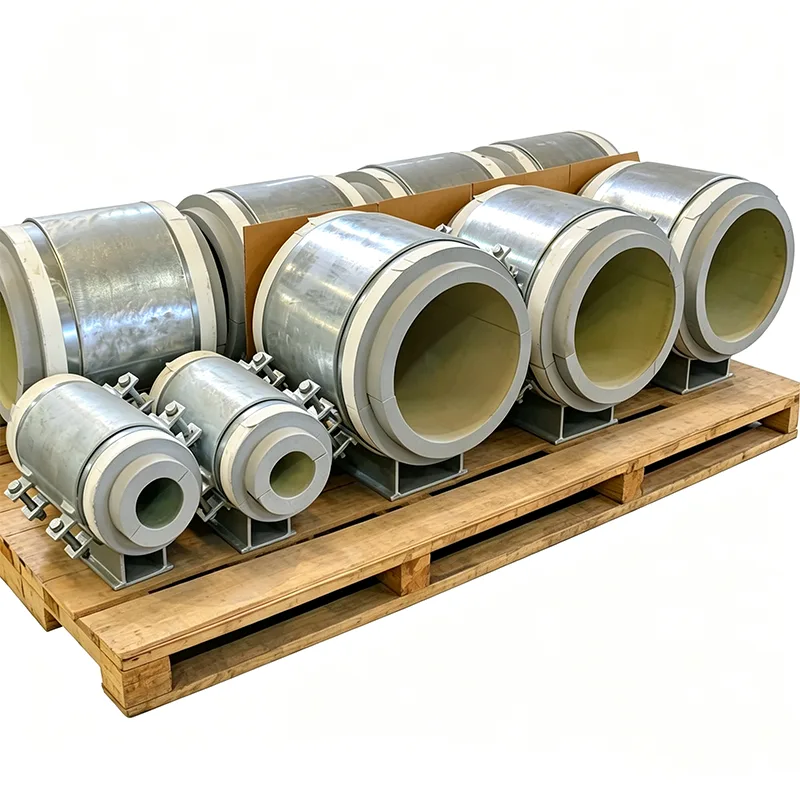

Giá đỡ trượt ống cách nhiệt trước là một bộ phận được thiết kế để hỗ trợ đường ống cách nhiệt đồng thời cho phép chuyển động có kiểm soát dọc theo trục của nó. Nó tích hợp giá đỡ kết cấu, khối cách nhiệt chịu lực và giao diện trượt thành một cụm phối hợp.
Đường ống công nghiệp trải qua những thay đổi về kích thước khi nhiệt độ vận hành tăng và giảm. Các đường hơi mở rộng trong quá trình khởi động, các ống nước lạnh trải qua các điều kiện nhiệt khác với môi trường xung quanh và các đường ống đông lạnh co lại đáng kể trong quá trình vận hành. Nếu hệ thống hỗ trợ ngăn cản chuyển động cần thiết thì lực quá mức có thể phát triển tại các kết nối đường ống, vòi phun thiết bị, neo và các điểm kết cấu khác.
Các giá đỡ thông thường có thể tạo ra một vấn đề khác: khả năng cách nhiệt thường bị gián đoạn tại vị trí hỗ trợ. Công nhân tại công trường có thể cần phải cắt lớp cách nhiệt xung quanh khung kim loại và sau đó tái tạo lại lớp vỏ bảo vệ. Căn chỉnh kém, cách nhiệt bị nén hoặc bịt kín không hoàn toàn có thể làm giảm hiệu suất nhiệt.
Giá đỡ trượt được cách nhiệt trước giải quyết những thách thức này bằng cách kết hợp cách ly nhiệt và chuyển động có kiểm soát trong một bộ phận được lắp ráp tại nhà máy. Thiết kế phải phù hợp với tải trọng, nhiệt độ, thông số kỹ thuật cách nhiệt và độ dịch chuyển dự kiến của đường ống.
Việc lắp ráp được thiết kế để chuyển tải trọng ống sang kết cấu đỡ trong khi vẫn giữ cơ cấu trượt tách biệt khỏi chức năng cách nhiệt chính. Mỗi thành phần có một mục đích kỹ thuật cụ thể.
Một khối cách nhiệt cứng hỗ trợ tải trọng của đường ống đồng thời hạn chế sự truyền nhiệt giữa đường ống và kết cấu thép. Vật liệu, độ dày, cường độ nén và hình dạng của nó phải phù hợp với nhiệt độ thiết kế và điều kiện tải trọng. Khối phải được kiểm tra khi vận hành, lắp đặt và tải thử nghiệm áp dụng.
Cấu hình điển hình sử dụng bề mặt trượt bằng thép không gỉ được đánh bóng kết hợp với tấm trượt tẩm than chì hoặc PTFE. Sự sắp xếp chính xác phụ thuộc vào thiết kế. Giao diện cho phép chuyển động dọc trục đồng thời giúp kiểm soát ma sát và các lực sinh ra được truyền đến cấu trúc đỡ.
Hành trình trượt cần thiết phải được xác định từ phân tích ứng suất đường ống. Người thiết kế phải xem xét chuyển vị dự đoán, hướng chuyển động, hệ số ma sát, phản lực hỗ trợ và mức cho phép phù hợp với các điều kiện của dự án.
Đối với các dịch vụ lạnh và đông lạnh, việc kiểm soát độ ẩm là đặc biệt quan trọng. Mặt bích bịt kín tích hợp có thể cung cấp điểm kết nối xác định cho lớp cách nhiệt và rào cản hơi liền kề. Việc bịt kín trường đúng cách sẽ giúp hạn chế sự xâm nhập của hơi ẩm, điều này có thể làm giảm hiệu suất cách nhiệt và tăng nguy cơ ăn mòn.
Giao diện trượt cũng cần được bảo vệ thích hợp khỏi các mảnh vụn xây dựng, nước và các chất gây ô nhiễm khác. Các chi tiết bao bọc và niêm phong cuối cùng phải được xác nhận dựa trên bản vẽ đã được nhà sản xuất phê duyệt.
Việc tích hợp các chức năng cách nhiệt và trượt có thể cải thiện tính nhất quán khi lắp đặt và giảm các vấn đề thường gặp tại các vị trí đỡ đường ống.
Những lợi ích này phụ thuộc vào kỹ thuật và lắp đặt chính xác. Giá đỡ trượt không thể bù đắp cho mô hình ứng suất đường ống không chính xác, cường độ cách nhiệt không đủ, hành trình không đủ hoặc rào cản hơi bịt kín kém.
Lựa chọn vật liệu là một trong những bước quan trọng nhất trong việc xác định giá đỡ trượt ống cách nhiệt trước. Vật liệu cách nhiệt phải chịu được nhiệt độ sử dụng và tải trọng nén trong khi vẫn duy trì hiệu suất nhiệt ở mức chấp nhận được. Vật liệu trượt cũng phải tương thích với các yêu cầu về tải trọng, chuyển động, môi trường và bảo trì dự kiến.
| Ứng dụng | Vật liệu cách nhiệt tiềm năng | Cân nhắc lựa chọn chính |
|---|---|---|
| Nước lạnh và nước muối | PIR mật độ cao | Độ dẫn nhiệt, chống ẩm và cường độ nén |
| Đường ống xử lý nhiệt độ thấp | PIR hoặc kính di động | Nhiệt độ thiết kế, kiểm soát hơi và khả năng chịu tải |
| Đường ống đông lạnh | Kính di động | Thích hợp cho nhiệt độ cực thấp và bảo vệ độ ẩm |
| Dây chuyền xử lý hơi nước và nóng | canxi silicat | Đánh giá nhiệt độ, độ bền cơ học và hiệu suất nhiệt |
| Ứng dụng nhiệt độ cao chuyên dụng | Vật liệu cách nhiệt dựa trên đá trân châu hoặc vi xốp | Giới hạn nhiệt độ dành riêng cho dự án và hành vi nén |
Như được mô tả trên trang sản phẩm Hỗ trợ trượt ống cách nhiệt Tianshun, các tùy chọn vật liệu có thể bao gồm các điều kiện sử dụng từ khoảng -196°C đến +650°C, tùy thuộc vào lớp cách nhiệt được chọn và thiết kế cụ thể. Những điểm cuối này không nên được hiểu là xếp hạng chung cho mọi cấu hình.
Các kỹ sư phải xác nhận nhiệt độ vận hành cho phép, cường độ nén ở nhiệt độ thiết kế, độ dày cách nhiệt, giới hạn vật liệu trượt và khả năng tương thích của tất cả các bộ phận trước khi phê duyệt thông số kỹ thuật cuối cùng.
Việc chọn giá đỡ chỉ dựa trên đường kính ống danh nghĩa có thể dẫn đến việc sửa đổi thiết kế tốn kém. Một thông số kỹ thuật đáng tin cậy xem xét các yêu cầu về cơ, nhiệt và lắp đặt cùng nhau.
Xác định nhiệt độ vận hành bình thường, nhiệt độ thiết kế tối thiểu và tối đa, điều kiện áp suất và các kịch bản khởi động hoặc tắt máy có liên quan. Những yếu tố này ảnh hưởng đến việc lựa chọn vật liệu cách nhiệt và chuyển động dự kiến của đường ống.
Cung cấp trọng lượng ống vận hành, trọng lượng chất lỏng, trọng lượng cách nhiệt và lớp phủ, tải trọng động áp dụng và tải thử thủy lực có liên quan. Khối cách nhiệt phải được kiểm tra theo trường hợp tải điều chỉnh thay vì chỉ kiểm tra trọng lượng vận hành bình thường.
Sử dụng phân tích ứng suất đường ống đã được phê duyệt để thiết lập chuyển động dự kiến tại vị trí hỗ trợ. Xác nhận hướng di chuyển, chuyển vị thiết kế, kích thước giao diện trượt và khoảng trống cần thiết.
Chỉ định đường kính ngoài của ống, vật liệu cách nhiệt, độ dày cách nhiệt và các yêu cầu về rào cản hơi. Hình dạng hỗ trợ phải phù hợp với hệ thống cách nhiệt liền kề và tránh tạo ra các khoảng trống hoặc phần chuyển tiếp bịt kín dễ bị tổn thương.
Xác định xem giá đỡ có yêu cầu cấu hình trượt tiêu chuẩn, tấm dẫn hướng bên hoặc các bộ phận hạn chế dành riêng cho dự án khác hay không. Các giá đỡ dẫn hướng có thể cho phép chuyển động dọc trục đồng thời hạn chế chuyển vị ngang, nhưng các vị trí hạn chế phải được phối hợp với thiết kế ứng suất tổng thể của đường ống.
Để có cái nhìn tổng quan hơn về các cấu hình hỗ trợ, hãy xem lại phạm vi hỗ trợ đường ống công nghiệp của Tianshun và điều phối hỗ trợ đã chọn với lịch trình hỗ trợ hoàn chỉnh của dự án.
Những hỗ trợ này đặc biệt hữu ích khi đường ống cần cả bảo vệ nhiệt và chuyển động được kiểm soát. Các ứng dụng phổ biến bao gồm:
Hãy xem xét một đường ống dẫn nước lạnh được lắp đặt trong một tòa nhà công nghiệp ẩm ướt. Nếu giá đỡ bằng thép thông thường làm gián đoạn lớp cách nhiệt, thì sự ngưng tụ có thể phát triển xung quanh giá đỡ, có khả năng góp phần gây ăn mòn và hư hỏng lớp cách nhiệt. Một giá đỡ trượt được cách nhiệt trước được lựa chọn phù hợp có thể làm giảm cầu nhiệt này đồng thời cho phép đường ống di chuyển theo đúng thiết kế.
Kết quả thực tế phụ thuộc vào thông số kỹ thuật cách nhiệt, tải trọng hỗ trợ, điều kiện môi trường, chất lượng lắp đặt và tính liên tục của hệ thống ngăn hơi hoàn chỉnh.
Đối với các nhóm mua sắm dự án, một cuộc điều tra kỹ thuật hoàn chỉnh sẽ giúp nhà sản xuất chuẩn bị báo giá chính xác hơn và giảm nguy cơ thiếu sót về thông số kỹ thuật.
Chuẩn bị các thông tin sau trước khi yêu cầu đề xuất:
Yêu cầu nhà sản xuất xác nhận các giả định về thiết kế, tải trọng cho phép, đặc tính cách nhiệt, hành trình trượt và các chi tiết giao diện. Khi được yêu cầu, hãy sắp xếp việc kiểm tra của bên thứ ba hoặc thử nghiệm có chứng kiến như một dịch vụ dự án được xác định riêng.
Việc kiểm tra và ghi chép tại nhà máy có thể cải thiện khả năng truy xuất nguồn gốc, nhưng người mua nên phân biệt giữa kiểm tra chất lượng nội bộ và thử nghiệm do bên thứ ba được công nhận độc lập thực hiện. Phạm vi kiểm tra phải được thống nhất trước khi bắt đầu sản xuất.
Đệm ống tiêu chuẩn chủ yếu hỗ trợ đường ống và có thể yêu cầu cắt và tái tạo lớp cách nhiệt xung quanh nó. Giá đỡ trượt ống cách nhiệt trước tích hợp khối cách nhiệt chịu tải và giao diện trượt, giúp duy trì khả năng cách ly nhiệt trong khi vẫn có thể điều chỉnh chuyển động cụ thể.
Phạm vi hoạt động phụ thuộc vào vật liệu cách nhiệt và thiết kế lắp ráp hoàn chỉnh. Tianshun liệt kê các tùy chọn từ khoảng -196°C cho cấu hình đông lạnh phù hợp đến +650°C để cách nhiệt ở nhiệt độ cao thích hợp. Phạm vi cho phép thực tế phải được xác nhận đối với vật liệu, tải trọng và điều kiện vận hành đã chọn.
Hành trình cần thiết được thiết lập thông qua phân tích ứng suất đường ống, xem xét sự giãn nở hoặc co lại do nhiệt, vị trí hỗ trợ, hướng di chuyển và các kịch bản vận hành có liên quan. Bề mặt trượt phải cung cấp đủ hành trình mà không đạt đến giới hạn cơ học.
Đúng. Các tấm dẫn hướng có thể được kết hợp vào các cấu hình phù hợp để cho phép chuyển động dọc trục đồng thời hạn chế chuyển vị ngang. Việc bố trí dẫn hướng và khe hở phải được phối hợp với phân tích ứng suất đường ống và thiết kế hỗ trợ của dự án.
Tùy thuộc vào phạm vi cung cấp đã thỏa thuận, tài liệu có thể bao gồm chứng chỉ vật liệu thép, bảng dữ liệu vật liệu cách nhiệt, thông tin kiểm tra ma sát trượt, báo cáo kiểm tra kích thước và hồ sơ kiểm tra nhà máy có liên quan. Xác nhận các tiêu chuẩn bắt buộc, khả năng truy xuất nguồn gốc và mọi yêu cầu thử nghiệm của bên thứ ba trong thông số kỹ thuật mua hàng.
Giá đỡ trượt ống được cách nhiệt trước đáng tin cậy phải cân bằng tải trọng kết cấu, cách nhiệt, hiệu suất trượt và chống ẩm. Việc xử lý các yêu cầu này như một thiết kế phối hợp giúp giảm độ không đảm bảo khi lắp đặt và hỗ trợ độ tin cậy lâu dài của đường ống.
Thiên Thuận đã sản xuất các sản phẩm hỗ trợ đường ống tại cơ sở Dương Châu từ năm 2012 và cung cấp các giải pháp cho các ứng dụng đường ống công nghiệp, bao gồm dịch vụ hơi nước, nước lạnh và đông lạnh. Bằng cách xem xét kích thước đường ống, yêu cầu cách nhiệt, tải trọng thiết kế và dữ liệu chuyển động, nhóm kỹ thuật có thể giúp xác định cấu hình hỗ trợ phù hợp và làm rõ các tài liệu cần thiết cho dự án của bạn.
Nếu bạn đang tìm nguồn cung ứng tùy chỉnhHỗ trợ trượt ống cách nhiệtđối với việc lắp đặt mới hoặc nâng cấp đường ống hiện có, hãy chuẩn bị lịch trình hỗ trợ đường ống, thông số kỹ thuật cách nhiệt và dữ liệu phân tích ứng suất trước khi yêu cầu báo giá. Truy cập trang sản phẩm Tianshun để xem lại phương pháp thiết kế có sẵn vàliên hệ với chúng tôiđể thảo luận về các yêu cầu kỹ thuật, lựa chọn vật liệu, phạm vi kiểm tra và nhu cầu thực hiện dự án của bạn.
