Thiên Thuận, nhà sản xuất linh kiện, vật tư đường ống công nghiệpMKhớp nối mở rộng etal Bellowscác giải pháp được thiết kế để đáp ứng sự giãn nở nhiệt, hấp thụ chuyển động của đường ống và hỗ trợ vận hành đáng tin cậy trong các điều kiện công nghiệp đòi hỏi khắt khe. Bằng cách chọn vật liệu ống thổi, cấu hình chuyển động và định mức áp suất thích hợp, các kỹ sư có thể giảm căng thẳng quá mức trên đường ống, bảo vệ thiết bị được kết nối và cải thiện hiệu suất lâu dài của hệ thống đường ống công nghiệp.
Khe co giãn ống xếp kim loại là một thành phần đường ống linh hoạt bù đắp cho những thay đổi về kích thước do biến động nhiệt độ, dịch chuyển cơ học và tải trọng vận hành đã chọn. Các ống xếp bằng kim loại dạng sóng của nó có thể đáp ứng chuyển động theo trục, ngang hoặc góc, tùy thuộc vào thiết kế. Các ứng dụng phổ biến bao gồm sản xuất điện, xử lý hóa dầu, sưởi ấm khu vực, xử lý nước và sản xuất công nghiệp. Việc chọn khớp nối phù hợp đòi hỏi phải đánh giá cẩn thận về áp suất vận hành, nhiệt độ, khả năng tương thích của chất lỏng, yêu cầu chuyển động, tuổi thọ mỏi và điều kiện lắp đặt. Hướng dẫn này giải thích cách hoạt động của các khe co giãn ống xếp kim loại, so sánh các cấu hình phổ biến, phác thảo các cân nhắc lựa chọn vật liệu và nêu bật các biện pháp kiểm tra chất lượng mà người mua công nghiệp nên thảo luận với nhà cung cấp đủ tiêu chuẩn như Tianshun.

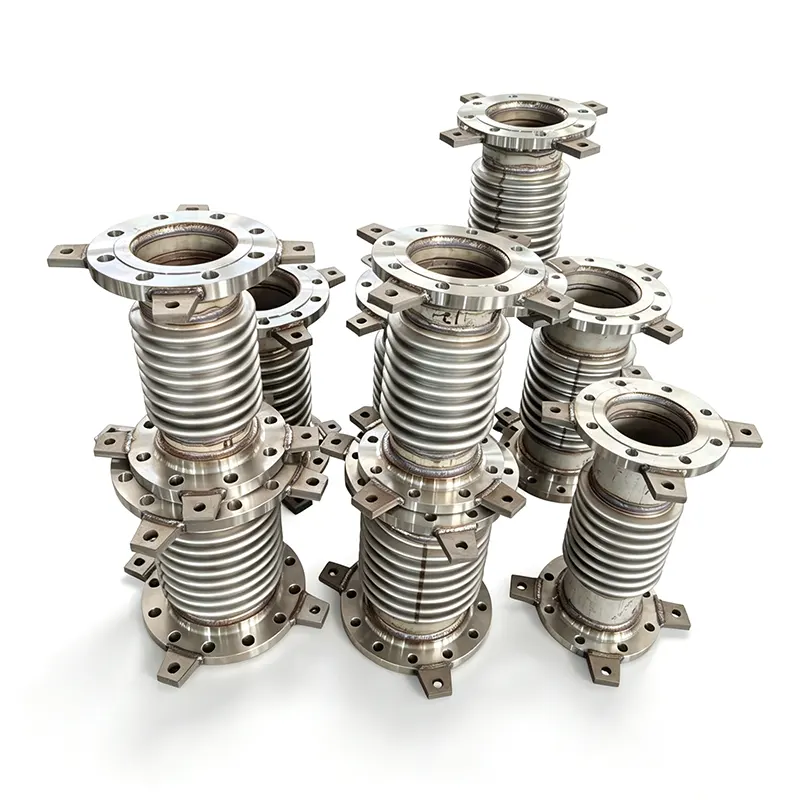

Khe co giãn ống thổi kim loại là một đầu nối linh hoạt được lắp đặt trong hệ thống đường ống để điều chỉnh chuyển động trong khi vẫn duy trì ranh giới áp suất cần thiết. Thành phần chính của nó là một ống thổi kim loại có thành mỏng được tạo thành từ một loạt các nếp gấp. Những nếp gấp này cho phép kiểm soát biến dạng mà không yêu cầu toàn bộ đường ống phải di chuyển tự do.
Không giống như kết nối đường ống cứng, truyền sự dịch chuyển nhiệt sang các bộ phận xung quanh, khe co giãn được thiết kế phù hợp sẽ cung cấp một vị trí được chỉ định để chuyển động. Điều này giúp quản lý tải trọng truyền đến neo ống, giá đỡ, máy bơm, van và bộ trao đổi nhiệt.
Một hội đồng điển hình có thể bao gồm:
Việc xây dựng phù hợp phụ thuộc vào cách bố trí đường ống, môi trường vận hành và tính toán kỹ thuật. Để biết thông tin về sản phẩm, hãy truy cập trang sản phẩm Khớp mở rộng ống thổi kim loại Tianshun.
Đường ống công nghiệp giãn nở khi nhiệt độ tăng và co lại khi nguội. Độ rung của thiết bị, dung sai lắp đặt và chuyển vị kết cấu có thể gây ra chuyển động bổ sung. Nếu những thay đổi này không được điều chỉnh hợp lý, chúng có thể làm tăng áp lực lên hệ thống đường ống và thiết bị được kết nối.
Các hộp xếp sóng biến dạng đàn hồi trong giới hạn chuyển động được thiết kế của nó, hấp thụ một phần chuyển vị xác định. Tùy thuộc vào cấu hình khớp, chuyển động có thể xảy ra theo một hướng hoặc thông qua sự kết hợp của nhiều hướng.
Lực đẩy áp lực là một cân nhắc quan trọng khác. Áp suất bên trong tác động lên diện tích hiệu dụng của hộp xếp có thể tạo ra một lực mà thiết kế hệ thống phải hạn chế hoặc cân bằng. Các neo, thanh dẫn hướng, thanh giằng và cấu hình cân bằng áp suất có thể được yêu cầu, tùy thuộc vào ứng dụng.
Do đó, khe co giãn ống xếp bằng kim loại phải được chọn như một phần của phân tích ứng suất và độ linh hoạt của đường ống tổng thể thay vì được coi như một phụ kiện biệt lập.
Các khe co giãn ống xếp kim loại điều chỉnh sự dịch chuyển nhiệt được tính toán trong hệ thống đường ống nóng và lạnh. Điều này có thể giúp giảm tải quá mức do sự giãn nở và co lại bị hạn chế, miễn là mối nối có kích thước và lắp đặt chính xác.
Tải trọng đường ống không được kiểm soát có thể ảnh hưởng đến vòi bơm, kết nối van, giao diện tuabin và kết nối bộ trao đổi nhiệt. Khe co giãn được thiết kế phù hợp có thể giúp quản lý các tải trọng này bằng cách cho phép chuyển động được chỉ định trong cách bố trí đường ống.
Thép không gỉ và vật liệu ống thổi hợp kim cao được lựa chọn có thể được chỉ định cho các kết hợp khác nhau của áp suất, nhiệt độ và môi trường xử lý. Loại vật liệu phù hợp phải được xác nhận dựa trên điều kiện vận hành và tiếp xúc với hóa chất thực tế.
Các thiết kế hướng trục, phổ quát, bản lề, gimbal và cân bằng áp suất cung cấp những cách khác nhau để điều chỉnh chuyển động. Điều này cho phép các kỹ sư điều chỉnh cấu hình mối nối với cách bố trí đường ống thay vì dựa vào một thiết kế cho mọi ứng dụng.
Những lợi ích này phụ thuộc vào kỹ thuật chính xác, khả năng tương thích của vật liệu, giá đỡ phù hợp và việc tuân thủ các yêu cầu lắp đặt của nhà sản xuất. Khe co giãn không thể bù đắp cho việc hỗ trợ đường ống không đầy đủ hoặc hệ thống neo được thiết kế không chính xác.
Các cấu hình khe co giãn khác nhau phục vụ các yêu cầu chuyển động và lực đẩy khác nhau. Hiểu được những khác biệt này sẽ giúp người mua xác định được sản phẩm phù hợp.
| Loại khớp | Khả năng di chuyển chính | Xem xét thiết kế điển hình |
|---|---|---|
| Khe co giãn dọc trục | Nén và mở rộng trục | Yêu cầu các neo và thanh dẫn hướng phù hợp để điều khiển hệ thống đường ống. |
| Khe co giãn đa năng | Chuyển động chủ yếu theo chiều ngang, có khả năng tạo góc tùy theo thiết kế | Hai ống thổi được kết nối bằng một ống trung tâm giúp di chuyển linh hoạt hơn. |
| Khớp nối bản lề giãn nở | Chuyển động góc trong mặt phẳng xác định | Phần cứng bản lề kiểm soát chuyển động và giúp hạn chế lực đẩy áp lực. |
| Khe co giãn Gimbal | Chuyển động góc trong nhiều mặt phẳng | Phần cứng Gimbal điều khiển xoay trong khi quản lý lực đẩy áp lực. |
| Khe co giãn cân bằng áp suất | Chuyển động theo cấu hình cụ thể của nó | Được thiết kế để cân bằng lực đẩy áp lực khi sự hạn chế thông thường không phù hợp. |
| Khe co giãn chịu áp lực bên ngoài | Chuyển động dọc trục, tùy theo thiết kế | Có thể phù hợp cho các ứng dụng yêu cầu khả năng nén dọc trục đáng kể. |
Khả năng chuyển động của mỗi cấu hình phụ thuộc vào hình dạng, cấu trúc ống thổi, áp suất, nhiệt độ và yêu cầu về độ mỏi. Các kỹ sư nên xác nhận các chuyển động kết hợp được phép thay vì thêm xếp hạng chuyển động riêng lẻ mà không cần xác minh.
Lựa chọn vật liệu ảnh hưởng đến khả năng chống ăn mòn, khả năng chịu nhiệt, tính linh hoạt và hiệu suất mỏi. Thông số kỹ thuật chính xác phải tính đến môi trường xử lý cũng như các điều kiện cơ học gặp phải trong quá trình vận hành.
Thông tin sản phẩm được Tianshun công bố liệt kê các lựa chọn tiêu biểu sau. Đây là phạm vi tham chiếu và không nên được hiểu là xếp hạng đồng thời cho mọi thiết kế.
| tham số | Phạm vi hoặc tùy chọn điển hình đã xuất bản | Những gì người mua nên xác nhận |
|---|---|---|
| Đường kính danh nghĩa | DN50–DN3000; kích thước lớn hơn hoặc không chuẩn có thể được xem xét | Kích thước kết nối thực tế, chiều dài mặt đối mặt và yêu cầu bản vẽ |
| Áp suất thiết kế | PN10, PN16, PN25, PN40 | Đánh giá áp suất ở nhiệt độ vận hành quy định |
| Nhiệt độ thiết kế | -196°C đến +800°C | Nhiệt độ cho phép đối với vật liệu và công trình được lựa chọn |
| Chất liệu ống thổi | SS304, SS316L, Inconel 625 và các tùy chọn khác | Khả năng tương thích ăn mòn và chứng nhận vật liệu |
| Kết nối | Đầu bích hoặc hàn | Tiêu chuẩn, kích thước và yêu cầu hàn áp dụng của mặt bích |
| Cuộc sống mệt mỏi | 1.000, 3.000 hoặc 5.000 chu kỳ cho các thiết kế được chỉ định | Tuổi thọ chu kỳ được tính toán trong điều kiện chuyển động và áp suất thực tế |
Áp suất, nhiệt độ và chuyển động thực tế cho phép phải được xác minh đối với mối nối đã chọn. Các tham số này phụ thuộc lẫn nhau và giá trị khắt khe nhất trong một danh mục không tự động áp dụng khi các điều kiện vận hành khác thay đổi.
Các khe co giãn ống xếp kim loại được sử dụng trong các ngành công nghiệp nơi mà chuyển động đường ống được kiểm soát và khả năng ngăn chặn đáng tin cậy là rất quan trọng.
Đối với mỗi ứng dụng, các kỹ sư nên đánh giá thành phần chất lỏng, áp suất thiết kế, nhiệt độ vận hành, chu kỳ khởi động và tắt máy, độ rung và tải trọng tạm thời tiềm ẩn. Những chi tiết này xác định xem khớp nối ống thổi bằng kim loại có phù hợp hay không và cần chỉ định cấu hình nào.
Quá trình lựa chọn đáng tin cậy bắt đầu với dữ liệu vận hành chính xác. Việc chọn mối nối chỉ dựa trên đường kính ống danh nghĩa có thể dẫn đến khả năng chuyển động không đủ hoặc mức áp suất không phù hợp.
Thiên Thuận cung cấp các tùy chọn khe co giãn ống thổi kim loại tiêu chuẩn và tùy chỉnh. Đối với các hệ thống phi tiêu chuẩn, việc chia sẻ bản vẽ đường ống và dữ liệu vận hành giúp nhóm kỹ thuật đánh giá cấu hình và thông số kỹ thuật cần thiết.
Ngay cả khe co giãn được thiết kế chính xác cũng có thể bị hỏng sớm nếu nó được lắp đặt không đúng cách hoặc bị dịch chuyển ra ngoài giới hạn quy định. Do đó, việc lắp đặt và bảo trì phải tuân theo các bản vẽ đã được phê duyệt và hướng dẫn của nhà sản xuất.
Trong quá trình vận hành, hãy kiểm tra xem có biến dạng, ăn mòn, rò rỉ, rung động bất thường và hư hỏng ở các bộ phận bảo vệ hay không. Xem xét mọi thay đổi trong điều kiện vận hành có thể ảnh hưởng đến tuổi thọ mỏi hoặc khả năng di chuyển. Khoảng thời gian kiểm tra phải dựa trên mức độ nghiêm trọng của dịch vụ, mức độ quan trọng của thiết bị và chương trình bảo trì hiện hành.
Đối với các hệ thống áp suất cao, nhiệt độ cao hoặc môi trường nguy hiểm, việc kiểm tra và sửa chữa phải được thực hiện bởi nhân viên có trình độ theo các quy trình an toàn liên quan. Không được phép đưa hộp xếp bị hư hỏng trở lại sử dụng nếu không có đánh giá kỹ thuật phù hợp.
Mục đích chính của nó là để điều chỉnh chuyển động đường ống cụ thể gây ra bởi sự giãn nở nhiệt, co lại hoặc sự dịch chuyển khác đồng thời giúp quản lý tải trọng truyền qua hệ thống đường ống.
Khe co giãn dọc trục chủ yếu chịu nén và giãn dọc theo đường tâm của ống. Khe co giãn đa năng sử dụng hai phần tử ống thổi được ngăn cách bằng một ống trung tâm để đáp ứng chuyển động ngang lớn hơn, với khả năng tạo góc bổ sung tùy thuộc vào thiết kế của nó.
Không có vật liệu tốt nhất cho mọi ứng dụng. SS304, SS316L, SS321, Inconel 625 và các hợp kim khác có thể phù hợp trong các điều kiện khác nhau. Việc lựa chọn phải dựa trên khả năng tương thích của chất lỏng, nhiệt độ, áp suất, yêu cầu về độ mỏi và đánh giá kỹ thuật của nhà sản xuất.
Tuổi thọ sử dụng phụ thuộc vào số lượng và độ lớn của chu kỳ chuyển động, áp suất, nhiệt độ, độ ăn mòn, độ rung, chất lượng lắp đặt và bảo trì. Yêu cầu tính toán tuổi thọ mỏi cho phạm vi vận hành được chỉ định thay vì dựa vào ước tính tuổi thọ sử dụng chung.
Không. Các khe co giãn thường không thay thế được nhu cầu về các giá đỡ, neo và thanh dẫn hướng phù hợp. Các bộ phận này kiểm soát trọng lượng, độ thẳng hàng và chuyển động của ống để mối nối hoạt động trong giới hạn thiết kế của nó.
Thông tin sản phẩm của Tianshun mô tả các thiết kế tiêu chuẩn và tùy chỉnh, bao gồm các kích thước không chuẩn và các tùy chọn vật liệu khác nhau. Người mua nên cung cấp bản vẽ, điều kiện vận hành, yêu cầu di chuyển và chi tiết kết nối để xác nhận tính khả thi và nhận báo giá theo thiết kế cụ thể.
Khớp nối mở rộng ống thổi kim loại là một thành phần quan trọng trong hệ thống đường ống công nghiệp phải đáp ứng chuyển động nhiệt, quản lý sự dịch chuyển và bảo vệ các thiết bị được kết nối khỏi tải trọng cơ học quá mức. Hiệu suất đáng tin cậy phụ thuộc vào việc chọn đúng vật liệu ống thổi, cấu hình chuyển động, mức áp suất và tuổi thọ mỏi trong khi vẫn đảm bảo thiết kế lắp đặt và hỗ trợ chính xác. Tianshun cung cấp các giải pháp tiêu chuẩn và tùy chỉnh cho nhiều yêu cầu về đường ống công nghiệp, với các tùy chọn kiểm tra và truy xuất nguồn gốc vật liệu được mô tả trong thông tin sản phẩm. Để xác định cấu hình phù hợp cho dự án của bạn, hãy xem lại thông số kỹ thuật của Khớp nối mở rộng ống thổi kim loại Tianshun vàliên hệ với chúng tôivới các thông số vận hành, bản vẽ kỹ thuật và yêu cầu mua hàng của bạn để thảo luận về việc lựa chọn vật liệu, thiết kế tùy chỉnh và giải pháp phù hợp với hệ thống đường ống của bạn.
