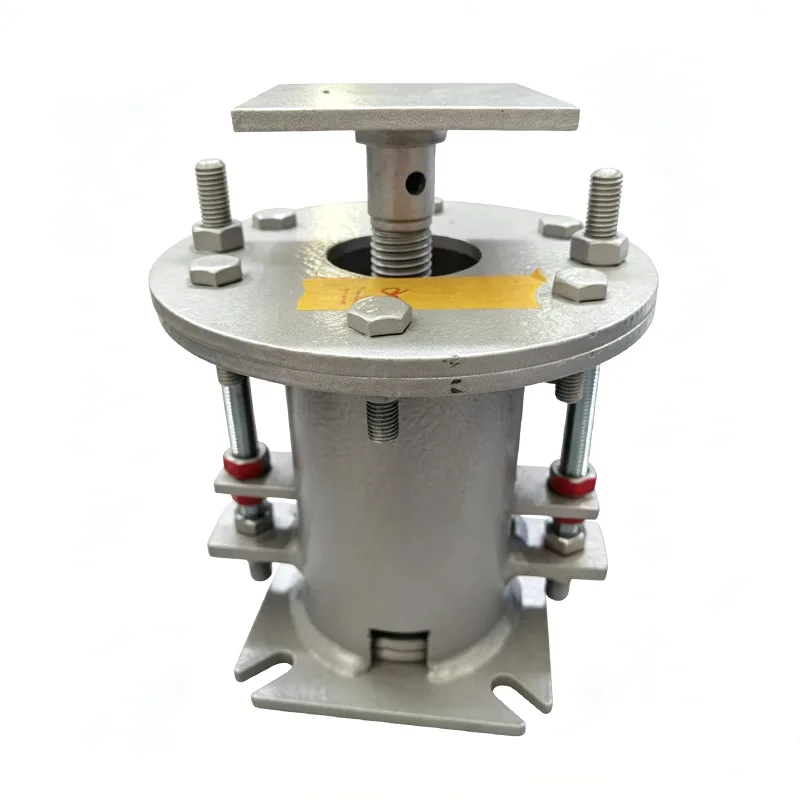

Không phải mọi đường ống đều cần một lực hỗ trợ liên tục. Trên thực tế, hầu hết các dây chuyền mà chúng tôi xử lý — đường ống xử lý, ống góp tiện ích, đường nước làm mát — đều hoạt động tốt với giá đỡ lò xo có thể thay đổi. TạiThiên Thuận, chúng tôi đã cung cấp các thiết bị lò xo có thể thay đổi từ nhà máy Dương Châu trong 14 năm và chúng có lẽ là loại lò xo hỗ trợ phổ biến nhất mà chúng tôi vận chuyển. Nếu bạn đã từng đi qua giá đỡ đường ống của nhà máy điện hoặc nhà máy lọc dầu, rất có thể những chiếc lon lò xo mà bạn nhìn thấy treo trên thép hoặc đặt trên cột chữ T là những trụ đỡ lò xo có thể thay đổi.
Hình này thể hiện đường cong hiệu suất dịch chuyển tải của giá đỡ/móc treo lò xo có thể thay đổi, bao gồm các thông số chính về tải trọng và chuyển vị để xác minh độ chính xác chịu tải và độ tin cậy vận hành của sản phẩm.
Mỗi thiết bị đều phải được hiệu chuẩn tải và kiểm tra hiệu suất trước khi vận chuyển. Độ lệch tải cài đặt được kiểm soát trong phạm vi ±5%, tuân thủ tiêu chuẩn quốc tế ANSI/MSS‑SP‑58‑2018 cũng như NB/T47039‑2013.
Sản phẩm đáp ứng yêu cầu kỹ thuật cho hệ thống đường ống điện, hóa dầu và các hệ thống đường ống công nghiệp khác. Theo MSS‑SP‑58‑2018, độ biến thiên tải tối đa cho phép đối với các bộ lò xo thay đổi không được vượt quá 25% tải nóng vận hành trong toàn bộ hành trình làm việc.
| Bảng thông số móc treo lò xo thay đổi | Ví dụ |
| Loại móc treo / Cấu hình | Loại A, B, C, D, E, F, G |
| Kích thước lò xo / Số | Số 0 - Số 22 |
| Phạm vi hành trình | 30mm, 60mm, 90mm, 120mm 180mm |
| Tải vận hành | 0,2 kN - 400 kN |
| Tải cài đặt (Tải nguội) | kN / kgf |
| Tải vận hành (Tải nóng) | kN / kgf |
| Hướng chuyển động | Lên/Xuống |
| Sự thay đổi (%) | 25% (Tiêu chuẩn) |
| Xử lý bề mặt | Galv nhúng nóng / sơn |
| Vật liệu nhà ở | Thép cacbon (Q235/Q355) |
Ý tưởng rất đơn giản: khi đường ống di chuyển lên hoặc xuống do giãn nở nhiệt, lò xo bên trong sẽ nén hoặc giãn ra, và lực hỗ trợ thay đổi một chút. Đó là phần "biến". Sự thay đổi lực có thể dự đoán được và nằm trong phạm vi mà kỹ sư ứng suất đường ống của bạn đã cho phép. Khi biến thể tải cho phép chẳng hạn là 15% hoặc 20% thì không cần phải chi thêm cho mộthỗ trợ mùa xuân liên tục. Bạn có được chức năng tương tự — hấp thụ hành trình dọc, mang trọng lượng — với chi phí thấp hơn và có thiết kế đơn giản, nhỏ gọn hơn. Đó là lý do tại sao thông số kỹ thuật của dự án thường liệt kê các hỗ trợ lò xo có thể thay đổi làm mặc định, chỉ gọi loại không đổi cho các điểm liên kết quan trọng.
Chúng tôi giữ cho thiết kế của chúng tôi đơn giản và mạnh mẽ. Dưới đây là một số loại vật liệu xây dựng điển hình mà chúng tôi sử dụng:
| Thành phần | Vật liệu | Tại sao chúng tôi sử dụng nó |
|---|---|---|
| lò xo cuộn | Thép lò xo 60Si2MnA hoặc 50CrVA | Tuổi thọ mỏi dài, được cài đặt trước và kiểm tra tải |
| Nhà ở (có thể) | Thép carbon Q235B, sơn màu xanh RAL 5015 | Mạnh mẽ, có thể hàn, chịu được thời tiết |
| Nắp lò xo / mặt bích tải | Thép rèn Q235B hoặc 20 # | Chuyển tải trọng ống đến lò xo đều |
| Chỉ báo và thang đo du lịch | Thép không gỉ hoặc nhôm anodized | Đọc rõ ràng, không rỉ sét |
| Kết nối đáy (ống lót có ren hoặc mặt bích) | Thép cacbon A105 | NPT tiêu chuẩn hoặc mặt bích theo yêu cầu |
Tất cả dây lò xo đều có chứng chỉ kiểm tra của nhà máy. Chúng tôi bắn tinh các lò xo và đặt trước chúng trước khi lắp ráp — việc này loại bỏ mọi thiết lập ban đầu và đảm bảo đường cong độ võng khớp với dữ liệu thiết kế.
ANSI/MSS SP-58 – quản lý thiết kế và sản xuất giá đỡ đường ống
ASME B31.3 – xử lý đường ống, được các EPC tham khảo rộng rãi
GB/T 17116 – Tiêu chuẩn Trung Quốc về giá treo và giá đỡ ống
Chứng nhận vật liệu EN 10204 3.1 làm tiêu chuẩn cho đơn hàng xuất khẩu
Nhà máy của chúng tôi vận hành hệ thống quản lý chất lượng ISO 9001: 2015. Mỗi bước, từ thép đến đến thử tải cuối cùng, đều được ghi lại.
Câu hỏi 1: Tôi mong đợi mức độ thay đổi tải là bao nhiêu?
Thông thường từ 10% đến 25% tải nóng, tùy thuộc vào độ cứng của lò xo và hành trình của đường ống. Báo cáo ứng suất đường ống của bạn sẽ cho bạn biết mức độ biến động cho phép là bao nhiêu. Nếu báo cáo hiển thị giới hạn chặt chẽ - chẳng hạn như dưới 5% - thì đó là lúc bạn chuyển sang hỗ trợ lò xo liên tục. Đối với mọi thứ khác, biến là ổn.
Câu hỏi 2: Bạn cần thông tin gì để chọn hoặc báo giá một gối đỡ lò xo thay đổi?
Gửi cho chúng tôi tải nóng, tải lạnh, số lượng và hướng chuyển động thẳng đứng (lên hoặc xuống). Bản vẽ hỗ trợ đường ống được đánh dấu hoặc phép đo đẳng áp ứng suất sẽ giúp ích. Chúng tôi sẽ chọn kích thước và dòng lò xo phù hợp, đồng thời gửi cho bạn bảng dữ liệu với tất cả các giá trị được tính toán trước khi chúng tôi bắt đầu sản xuất.
Câu 3: Lò xo biến đổi của bạn có thể thay thế được với các nhãn hiệu khác không?
Về mặt chức năng thì có. Chúng tôi có thể khớp phạm vi tải và kích thước đường bao với hầu hết các dòng sản phẩm phổ biến trong ngành (Loại A, B, C, D, E, F, G theo MSS SP-58). Nếu dự án của bạn đã có số bộ phận của nhà cung cấp cụ thể, hãy cung cấp cho chúng tôi số đó và chúng tôi sẽ tham khảo chéo. Chỉ cần lưu ý rằng có thể tồn tại những khác biệt nhỏ về kích thước — chúng tôi sẽ gắn cờ chúng trước khi bạn đặt hàng.
Q4: Thời gian giao hàng thông thường là gì?
Đơn vị phạm vi tải tiêu chuẩn: 20–25 ngày. Nếu bạn cần vỏ không đạt tiêu chuẩn, sơn đặc biệt hoặc trang trí bằng thép không gỉ, hãy chờ 30–40 ngày. Chúng tôi dự trữ một lượng lớn các cuộn dây lò xo thông thường và các bộ phận của hộp, giúp tăng tốc mọi thứ.
Câu 5: Tôi có thể lấy nguyên mẫu hoặc mẫu tiền sản xuất không?
Đúng. Đối với những dự án lớn, chúng tôi có thể xây dựng một hoặc hai căn mẫu để phê duyệt trước khi đi vào sản xuất hoàn chỉnh. Chi phí mẫu thường có thể được ghi có vào đơn hàng chính.
Mọi giá đỡ lò xo có thể thay đổi được đưa ra khỏi cửa đều được kiểm tra tải. Chúng tôi đặt lò xo ở mức tải nguội được chỉ định, sau đó cho lò xo chạy hết hành trình nhiều lần, kiểm tra tải ở cả vị trí lạnh và nóng. Cân du lịch được hiệu chỉnh và khóa. Giấy chứng nhận kiểm tra tóm tắt các giá trị tải thực tế được đính kèm trong tài liệu vận chuyển. Sự kiểm tra của bên thứ ba bởi SGS, Bureau Veritas hoặc TÜV được cung cấp theo yêu cầu của bạn.
Một số khách hàng cho rằng giá đỡ lò xo thay đổi chỉ là một mặt hàng thuần túy trong danh mục. Theo kinh nghiệm của chúng tôi, có thể một nửa những gì chúng tôi cung cấp có liên quan đến tùy chỉnh:
Chiều dài hành trình không chuẩn (chúng tôi đã thực hiện hơn 200mm trên các đơn vị có thể thay đổi)
Chiều cao nhà ở được mở rộng hoặc giảm bớt để phù hợp với không gian hạn chế
Vỏ và phần cứng bằng thép không gỉ cho môi trường ngoài khơi hoặc hóa chất
Lớp phủ đặc biệt: hệ thống sơn biển ngoài khơi, sơn nhôm nhiệt độ cao
Thiết kế lò xo kép dành cho tải nặng trong một hộp nhỏ gọn
Các vấu nâng, cảm biến tải trọng hoặc bộ chuyển đổi vị trí được tích hợp sẵn
Chỉ cần cho chúng tôi biết quá trình cài đặt trông như thế nào và chúng tôi sẽ đưa ra một thiết kế thực tế.
Dưới đây là một số điều chúng tôi đã học được khi vận chuyển các bộ phận hỗ trợ lò xo có thể thay đổi cho các dự án trên khắp thế giới:
Nếu chuyển vị đường ống của bạn hướng lên trên, hãy đảm bảo rằng giá đỡ có thể chịu được tải lạnh hướng lên trên mà lò xo không bị lỏng. Chúng tôi sẽ kiểm tra điều đó như một phần trong lựa chọn của chúng tôi.
Trên giá đỡ ống ngoài trời, chỉ định mạ kẽm nhúng nóng hoặc hệ thống sơn tốt. Sơn màu xanh tiêu chuẩn của nhà máy có thể sử dụng tốt trong nhà, nhưng sau một vài đợt gió mùa, thép cacbon sẽ xuất hiện rỉ sét. Thêm một chút về lớp phủ giúp tiết kiệm rất nhiều khiếu nại về trang web.
Luôn kiểm tra khe hở xung quanh vỏ lò xo. Đôi khi vị trí hỗ trợ quá chật giữa hai bộ phận kết cấu và đường kính lon tiêu chuẩn sẽ không vừa. Hãy cho chúng tôi biết sớm và chúng tôi sẽ điều chỉnh thiết kế.
Chúng tôi không phải là người trung gian. Chúng tôi thiết kế, sản xuất, thử nghiệm và vận chuyển từ nhà máy riêng của chúng tôi ở Dương Châu, Giang Tô. Điều đó có nghĩa là khi bạn nói chuyện với các kỹ sư của chúng tôi, bạn đang nói chuyện với những người thực sự tạo ra sản phẩm. Các giá đỡ lò xo biến đổi của chúng tôi đã được lắp đặt trong các nhà máy điện chu trình hỗn hợp, giá đỡ đường ống của nhà máy lọc dầu, thiết bị đầu cuối tái hóa LNG, đơn vị xử lý hóa chất và nhà máy thép. Hơn 70% công việc kinh doanh của chúng tôi là lặp lại — không phải vì chúng tôi rẻ nhất mà vì bộ phận hỗ trợ của chúng tôi xuất hiện đúng giờ, khớp với bảng dữ liệu và không gây đau đầu trong quá trình vận hành.
Nếu lịch trình dự án của bạn dày đặc, chúng tôi có thể lưu trữ lò xo đã hoàn thiện và lắp ráp theo cài đặt tải của bạn một cách nhanh chóng. Đối với các đơn đặt hàng số lượng lớn, chúng tôi đưa ra mức giá cạnh tranh trực tiếp tại nhà máy và sẽ làm việc với bạn về lịch giao hàng phù hợp với trình tự xây dựng của bạn.
Gửi cho chúng tôi bản vẽ hỗ trợ đường ống, tải dữ liệu hoặc chỉ một mô tả ngắn gọn về những gì bạn cần. Chúng tôi sẽ gửi lại cho bạn báo giá thích hợp — bao gồm giá xuất xưởng và thời gian giao hàng — thường trong vòng 24 giờ. Và nếu bạn muốn đến thăm nhà máy và xem cách chúng tôi tạo ra những thứ này, chúng tôi rất sẵn lòng chào đón bạn.
