Hỗ trợ móc áo mùa xuân

Giá treo lò xo là bộ phận hỗ trợ quan trọng trong hệ thống đường ống, được thiết kế để chịu trọng lượng của ống, hấp thụ sự dịch chuyển nhiệt và rung động. Dựa vào biến dạng đàn hồi của lò xo, chúng bù đắp cho chuyển động của đường ống do thay đổi nhiệt độ và hạn chế rung động quá mức, đảm bảo toàn bộ hệ thống đường ống hoạt động an toàn và ổn định. Được sản xuất bởi Yangzhou Tianshun Piping, móc treo lò xo của chúng tôi được thiết kế và sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế để đáp ứng các yêu cầu hỗ trợ đường ống cho các điều kiện làm việc đa dạng.

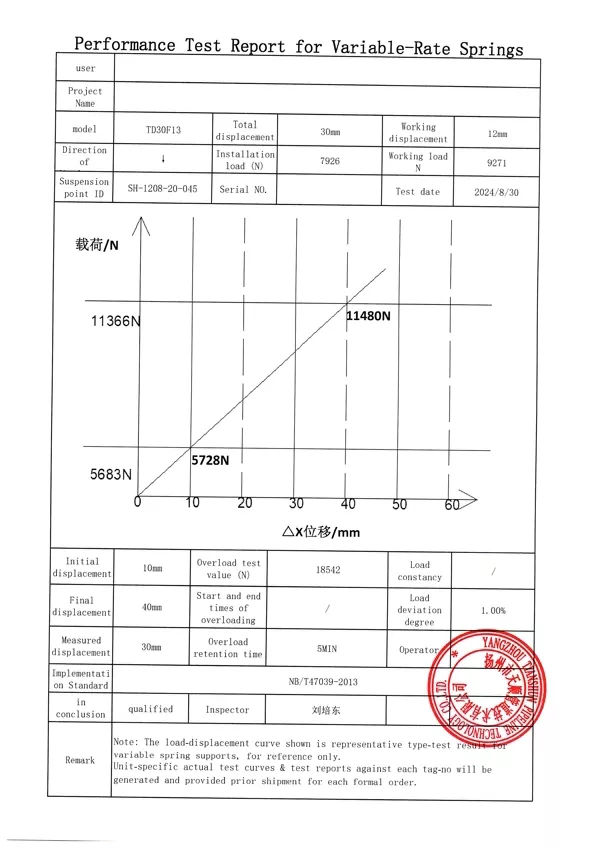

Hình này thể hiện đường cong hiệu suất dịch chuyển tải của giá đỡ/móc treo lò xo có thể thay đổi, bao gồm các thông số chính về tải trọng và chuyển vị để xác minh độ chính xác chịu tải và độ tin cậy vận hành của sản phẩm.

Mỗi thiết bị đều phải được hiệu chuẩn tải và kiểm tra hiệu suất trước khi vận chuyển. Độ lệch tải cài đặt được kiểm soát trong phạm vi ±5%, tuân thủ tiêu chuẩn quốc tế ANSI/MSS‑SP‑58‑2018 cũng như NB/T47039‑2013.

Sản phẩm đáp ứng yêu cầu kỹ thuật cho hệ thống đường ống điện, hóa dầu và các hệ thống đường ống công nghiệp khác. Theo MSS‑SP‑58‑2018, độ biến thiên tải tối đa cho phép đối với các bộ lò xo thay đổi không được vượt quá 25% tải nóng vận hành trong toàn bộ hành trình làm việc.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Cơ cấu sản phẩm

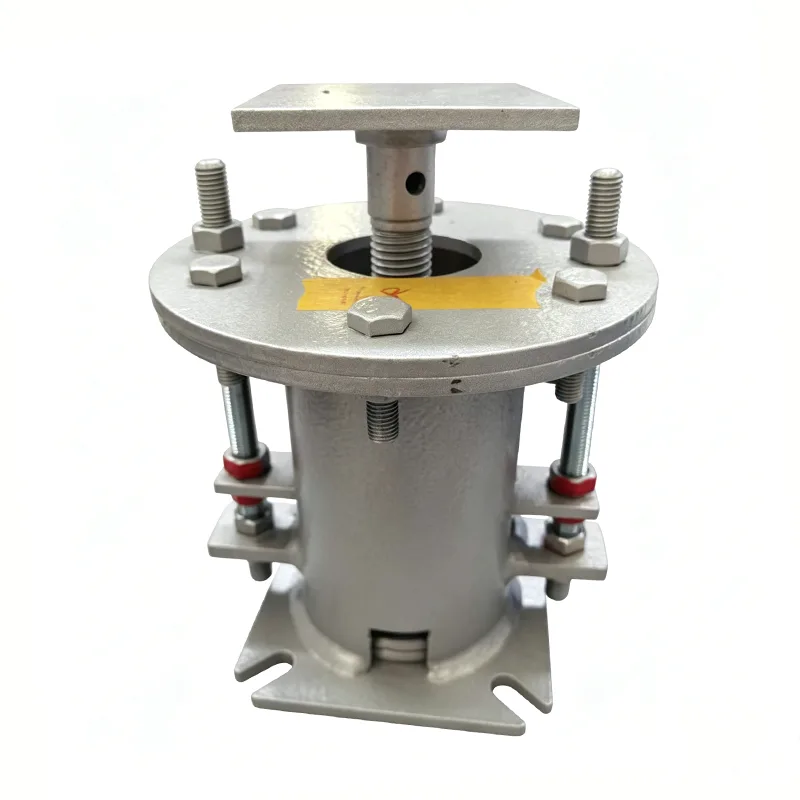

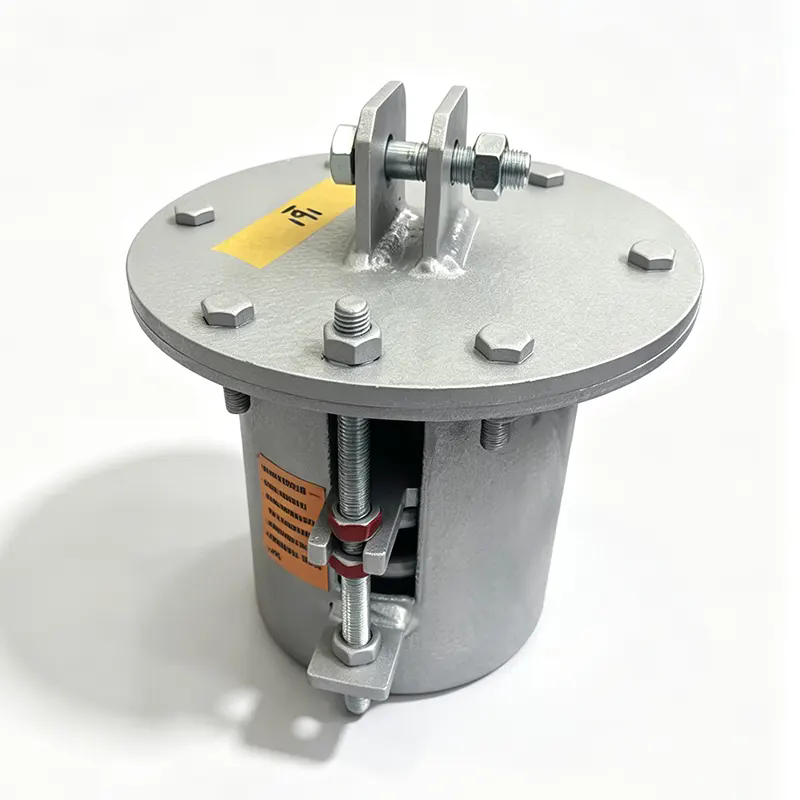

Giá đỡ móc treo lò xo tiêu chuẩn bao gồm các bộ phận chính sau:

▶  Cụm lò xo: ​​Được làm bằng thép lò xo chất lượng cao, trải qua quá trình xử lý nhiệt và kiểm tra tải nghiêm ngặt.

►  Vỏ: Kết cấu hàn bằng thép cacbon được xử lý bề mặt chống ăn mòn.

▶  Vít điều chỉnh: Dùng để điều chỉnh tải trọng và chiều cao trong quá trình lắp đặt.

▶  Phụ kiện kết nối: Bao gồm vấu nâng, thanh treo và đai ốc, có sẵn để lựa chọn theo yêu cầu tại chỗ.

▶  Chỉ báo độ dịch chuyển: Hiển thị rõ ràng độ dịch chuyển thực tế của đường ống để dễ dàng lắp đặt và bảo trì.

Tính năng cốt lõi

▶  Phạm vi tải rộng: Định mức tải từ 10N đến 100.000N, phù hợp với hầu hết các ứng dụng đường ống công nghiệp.

▶  Bù dịch chuyển vượt trội: Dịch chuyển tối đa lên tới 200 mm, hấp thụ hiệu quả sự giãn nở và co lại của đường ống do biến đổi nhiệt độ.

▶  Cấu trúc nhỏ gọn: Thiết kế tiết kiệm không gian để lắp đặt trong các phòng trưng bày đường ống hẹp.

▶  Dễ dàng lắp đặt và điều chỉnh: Được trang bị các thiết bị điều chỉnh chuyên dụng để tinh chỉnh tải trọng ngay cả khi vận hành đường ống.

▶  Tuổi thọ dài: Tất cả các bộ phận chính đều sử dụng vật liệu cao cấp và vượt qua quá trình kiểm tra chất lượng nghiêm ngặt.

Ưu điểm về hiệu suất

Thông số kỹ thuật

Trường ứng dụng

Giá treo lò xo được sử dụng rộng rãi trong các ngành công nghiệp có yêu cầu khắt khe về độ dịch chuyển và độ rung của ống:

▶  Hệ thống đường ống dẫn hơi nước và nước cho nhà máy nhiệt điện và nhà máy điện hạt nhân

▶  Gia công đường ống cho nhà máy hóa dầu

▶  Đường ống đông lạnh tại kho tiếp nhận LNG và LPG

▶  Lò nung và đường ống cột trong nhà máy lọc dầu

▶  Mạng lưới đường ống sưởi ấm trung tâm đô thị

▶  Đường ống vệ sinh cho ngành dược phẩm và chế biến thực phẩm

Kiểm soát sản xuất & chất lượng

Tất cả các sản phẩm đều trải qua quá trình kiểm tra nội bộ toàn diện trước khi xuất xưởng.

Thử nghiệm nội bộ bao gồm: kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, thử nghiệm không phá hủy MT/PT (nếu có), thử nghiệm tải trọng lò xo (với đường cong chuyển vị tải) và đo độ dày lớp phủ.

Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.

Thử nghiệm nội bộ không phải là thử nghiệm của bên thứ ba được ILAC công nhận. Thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm được cung cấp dưới dạng dịch vụ riêng biệt, tùy chọn.

Dịch vụ kiểm tra bên thứ ba tùy chọn (được trích dẫn riêng):

1. Kiểm tra vật liệu: phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.

2. Mối hàn NDT: Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải lò xo, bao gồm các đường cong chuyển tải.

4. Kiểm tra khả năng chống ăn mòn của lớp mạ kẽm nhúng nóng/lớp phủ epoxy.

5. Thử nghiệm được chứng kiến, giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI).

Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA. Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp chính sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo; chúng tôi cũng tạo điều kiện thuận lợi cho việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Dịch vụ tùy biến

Ngoài các sản phẩm tiêu chuẩn, chúng tôi còn cung cấp các giải pháp phù hợp dựa trên nhu cầu cụ thể của khách hàng:

▶  Thiết kế tùy chỉnh cho móc treo lò xo có yêu cầu về tải trọng và chuyển vị đặc biệt

▶  Lựa chọn vật liệu cho các điều kiện làm việc khắc nghiệt như nhiệt độ cao, nhiệt độ thấp và môi trường ăn mòn

▶  Các loại kết nối và kích thước cài đặt không chuẩn tùy chỉnh

▶  Hỗ trợ dịch vụ phân tích ứng suất đường ống và lựa chọn giá treo
