Hỗ trợ lò xo thay đổi cho đường ốnglà thành phần thiết yếu cho các hệ thống đường ống công nghiệp chịu chuyển động thẳng đứng do giãn nở nhiệt, co lại, rung hoặc thay đổi điều kiện vận hành.Thiên Thuậnsản xuất các giải pháp hỗ trợ lò xo được tiêu chuẩn hóa và tùy chỉnh được thiết kế để cân bằng tải trọng đường ống, điều chỉnh chuyển vị có kiểm soát và giúp bảo vệ các thiết bị được kết nối trong các ứng dụng đòi hỏi khắt khe như nhà máy điện, cơ sở hóa dầu, hệ thống dầu khí và các dự án xử lý nước.
Một hệ thống hỗ trợ đường ống được thiết kế phù hợp phải làm được nhiều việc hơn là chỉ chịu được trọng lượng tĩnh của đường ống. Đường ống công nghiệp có thể di chuyển khi nhiệt độ và điều kiện vận hành thay đổi, tạo ra lực bổ sung tại các giá đỡ, vòi phun thiết bị, van, mặt bích và các kết nối kết cấu. Hỗ trợ lò xo có thể thay đổi cho đường ống sử dụng đặc tính đàn hồi của lò xo để cung cấp hỗ trợ liên tục đồng thời cho phép chuyển động thẳng đứng có kiểm soát. Bài viết này giải thích nguyên lý làm việc, các thành phần chính, thông số kỹ thuật, ứng dụng, các yếu tố lựa chọn và cân nhắc trong quá trình sản xuất, giúp các kỹ sư và người mua công nghiệp hiểu khi nào gối đỡ lò xo thay đổi là giải pháp thích hợp.
Mục lục
- Hỗ trợ lò xo thay đổi cho đường ống là gì?
- Tại sao cần hỗ trợ mùa xuân biến đổi?
- Hỗ trợ mùa xuân biến đổi hoạt động như thế nào?
- Thông số kỹ thuật chính là gì?
- Các thành phần chính là gì?
- Ưu điểm chính là gì?
- Hỗ trợ mùa xuân biến đổi được sử dụng ở đâu?
- Bạn nên chọn loại hỗ trợ lò xo phù hợp như thế nào?
- Tại sao chất lượng sản xuất lại quan trọng?
- Nó so sánh với các ống đỡ khác như thế nào?
- Câu hỏi thường gặp
- Phần kết luận

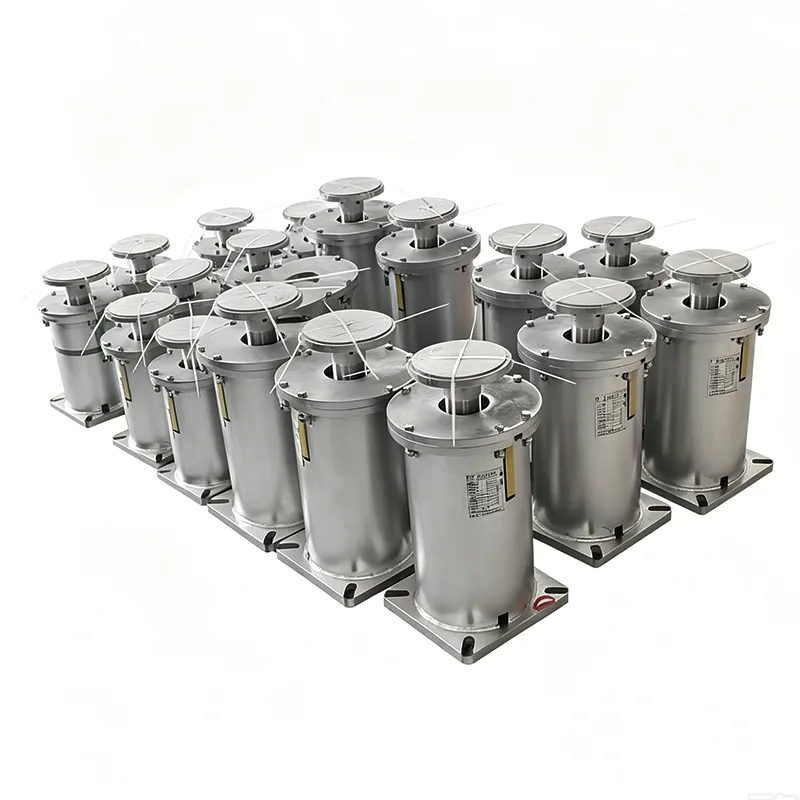

Hỗ trợ lò xo thay đổi cho đường ống là gì?
Giá đỡ lò xo có thể thay đổi cho đường ống là một giá đỡ cơ học đàn hồi được thiết kế để chịu trọng lượng của đường ống đồng thời có khả năng dịch chuyển theo chiều dọc. Thay vì hạn chế hoàn toàn chuyển động của đường ống, nó sử dụng cơ cấu lò xo để cung cấp lực hỗ trợ thay đổi theo độ lệch của lò xo.
Thiết kế này đặc biệt hữu ích cho các đường ống công nghiệp tiếp xúc với biến động nhiệt độ. Ví dụ, một đường ống dẫn hơi nước có thể di chuyển theo phương thẳng đứng khi nó nóng lên trong quá trình vận hành và co lại sau khi tắt máy. Một giá đỡ cứng nhắc có thể hạn chế chuyển động này và truyền các lực không mong muốn sang hệ thống đường ống. Một giá đỡ lò xo có thể thay đổi mang đến sự linh hoạt có kiểm soát trong khi vẫn tiếp tục mang tải trọng cần thiết.
Thiên Thuận đã sản xuất các sản phẩm hỗ trợ đường ống từ năm 2012 và báo cáo cung cấp hơn 800.000 bộ cho các dự án công nghiệp trên toàn thế giới. Phạm vi hỗ trợ lò xo thay đổi của nó bao gồm nhiều cấu hình, khả năng tải, tùy chọn hành trình và giải pháp tùy chỉnh cho các yêu cầu kỹ thuật khác nhau.
Tại sao cần hỗ trợ mùa xuân biến đổi?
Kỹ thuật đường ống liên quan đến sự cân bằng giữa hỗ trợ cấu trúc và chuyển động có kiểm soát. Đường ống phải được hỗ trợ đầy đủ mà không tạo ra ứng suất thứ cấp quá mức khi vị trí của nó thay đổi trong quá trình vận hành.
- Chuyển động nhiệt:Chứa sự dịch chuyển theo chiều dọc được kiểm soát do sưởi ấm và làm mát.
- Phân phối tải:Duy trì sự hỗ trợ liên tục cho đường ống và các bộ phận liên quan.
- Quản lý căng thẳng:Giúp giảm lực quá mức truyền đến thiết bị được kết nối.
- Kiểm soát độ rung:Cung cấp cơ chế hỗ trợ đàn hồi cho hệ thống đường ống vận hành.
- Bảo vệ thiết bị:Giúp giảm tải không mong muốn xung quanh các vòi phun, mặt bích và kết nối nhạy cảm.
- Kỹ thuật linh hoạt:Cấu hình khác nhau có thể được lựa chọn theo điều kiện cài đặt.
Việc lựa chọn đúng phải dựa trên các thông số kỹ thuật thực tế chứ không chỉ dựa trên đường kính ống. Trọng lượng đường ống, nhiệt độ vận hành, chuyển vị dọc, vị trí lắp đặt và không gian kết cấu sẵn có đều ảnh hưởng đến việc lựa chọn hỗ trợ.
Hỗ trợ mùa xuân biến đổi hoạt động như thế nào?
Nguyên lý hoạt động cơ bản dựa trên đặc tính đàn hồi của lò xo. Khi đường ống chuyển động theo phương thẳng đứng, lò xo sẽ lệch đi và lực đỡ của nó cũng thay đổi tương ứng. Điều này cho phép bộ phận hỗ trợ theo dõi chuyển động của đường ống trong khi tiếp tục mang tải.
Khi một đường ống được đỡ di chuyển xuống dưới, lò xo bị nén thêm và lực đỡ của nó tăng lên. Khi đường ống di chuyển lên trên, độ nén của lò xo giảm và lực đỡ giảm. Sự thay đổi tải kết quả được kiểm soát trong phạm vi hoạt động được thiết kế.
Đặc tính này làm cho các giá đỡ lò xo có thể thay đổi phù hợp với các hệ thống dự kiến sẽ có chuyển động nhiệt theo chiều dọc nhưng có thể chấp nhận được một lượng biến đổi tải nhất định. Đối với các ứng dụng yêu cầu sự thay đổi lực hỗ trợ cực thấp trên phạm vi di chuyển lớn, thay vào đó, các kỹ sư có thể xem xét hỗ trợ lò xo không đổi.
Thông số kỹ thuật chính là gì?
Thông số kỹ thuật phải phù hợp với thiết kế đường ống thực tế. Tianshun cung cấp nhiều cấu hình nhằm đáp ứng các điều kiện vận hành công nghiệp khác nhau.
| Đặc điểm kỹ thuật | Phạm vi hoặc tùy chọn điển hình | Mục đích kỹ thuật |
|---|---|---|
| Cấu hình hỗ trợ | Loại A, B, C, D, E, F, G | Cung cấp tính linh hoạt cài đặt |
| Kích thước mùa xuân | Số 0–Không. 22 | Phù hợp với các yêu cầu tải khác nhau |
| Phạm vi hành trình | 30, 60, 90, 120, 180mm | Chứa các chuyển động dọc khác nhau |
| Tải vận hành | 0,2–400 kN | Hỗ trợ tải đường ống khác nhau |
| Hướng chuyển động | Lên/Xuống | Phù hợp với sự dịch chuyển nhiệt dự kiến |
| Tải biến thể | Tiêu chuẩn 25% | Kiểm soát sự thay đổi lực hỗ trợ |
| Vật liệu nhà ở | Thép cacbon Q235/Q355 | Cung cấp sức mạnh kết cấu |
| Xử lý bề mặt | Mạ kẽm nhúng nóng / sơn | Cải thiện độ bền môi trường |
Vì điều kiện vận hành khác nhau giữa các dự án nên các giá trị này phải được coi là tham chiếu lựa chọn thay vì thay thế cho các tính toán kỹ thuật dành riêng cho dự án.
Các thành phần chính là gì?
Một giá đỡ lò xo thay đổi thường kết hợp một số bộ phận cơ khí thành một cụm giá đỡ được điều khiển. Mỗi bộ phận góp phần vận hành và lắp đặt đáng tin cậy.
- Lò xo xoắn ốc:Phần tử đàn hồi chính tạo ra lực hỗ trợ.
- Tấm kết nối trên và dưới:Kết nối giá đỡ với cụm đường ống và các bộ phận kết cấu.
- Chỉ báo tải:Cung cấp thông tin về vị trí lò xo, tải trọng hoặc chuyển vị.
- Thiết bị khóa:Giúp cố định lò xo trong quá trình vận chuyển, lắp đặt và vận hành.
- Vỏ bảo vệ:Giúp bảo vệ cơ cấu lò xo khỏi bụi bẩn, nước mưa và các chất ô nhiễm từ môi trường.
Đối với các dự án công nghiệp đòi hỏi khắt khe, việc lựa chọn thành phần nên xem xét nhiệt độ vận hành, khả năng ăn mòn, điều kiện tải, yêu cầu bảo trì và môi trường lắp đặt.
Ưu điểm chính là gì?
Lợi ích chính của Hỗ trợ lò xo thay đổi cho đường ống là khả năng kết hợp hỗ trợ tải với chuyển động thẳng đứng có kiểm soát. Điều này làm cho nó trở thành một lựa chọn thiết thực cho nhiều hệ thống đường ống hoạt động bằng nhiệt.
- Chuyển vị nhiệt có kiểm soát:Cơ cấu lò xo tuân theo chuyển động của ống thẳng đứng mà không hạn chế hoàn toàn đường ống.
- Sự thay đổi tải có thể dự đoán được:Lực đỡ thay đổi theo độ lệch của lò xo trong phạm vi thiết kế.
- Lựa chọn thông số kỹ thuật rộng:Kích thước lò xo và phạm vi hành trình khác nhau cho phép các kỹ sư điều chỉnh khả năng hỗ trợ phù hợp với yêu cầu của dự án.
- Cài đặt linh hoạt:Nhiều cấu hình hỗ trợ có thể chứa các sắp xếp cấu trúc khác nhau.
- Bảo trì thuận tiện:Các thành phần mô-đun có thể đơn giản hóa việc kiểm tra, thay thế và bảo trì.
- Tùy chỉnh:Các yêu cầu về tải trọng, chuyển vị, vật liệu hoặc kích thước đặc biệt có thể được xem xét đối với các dự án phi tiêu chuẩn.
Hỗ trợ mùa xuân biến đổi được sử dụng ở đâu?
Các giá đỡ lò xo thay đổi thường được xem xét cho các hệ thống đường ống công nghiệp nơi xảy ra chuyển động thẳng đứng trong quá trình hoạt động bình thường. Các ứng dụng điển hình bao gồm:
- Đường ống hơi và nước cấp trong nhà máy nhiệt điện
- Hệ thống đường ống ngưng tụ và phụ trợ
- Đường ống quá trình hóa dầu
- Đường ống kết nối trao đổi nhiệt
- Hệ thống vận chuyển dầu khí
- Trạm nén khí tự nhiên và buồng van
- Mạng lưới sưởi ấm trung tâm
- Cơ sở xử lý nước và nước thải
- Hệ thống đường ống trên tàu và ngoài khơi
Ví dụ, trong dây chuyền xử lý nhiệt độ cao, việc gia nhiệt và làm mát lặp đi lặp lại có thể khiến độ cao của đường ống thay đổi. Các giá đỡ lò xo được lựa chọn phù hợp có thể đáp ứng chuyển động này trong khi vẫn duy trì sự hỗ trợ cho đường ống trong suốt chu kỳ vận hành.
Bạn nên chọn loại hỗ trợ lò xo phù hợp như thế nào?
Lựa chọn đúng bắt đầu với dữ liệu dự án chính xác. Việc mua một giá đỡ lò xo chỉ dựa trên kích thước ống danh nghĩa có thể dẫn đến khả năng chịu tải hoặc phạm vi di chuyển không phù hợp.
Các kỹ sư và người mua nên chuẩn bị các thông tin sau trước khi yêu cầu báo giá:
- Tải vận hành đường ống
- Tải cài đặt hoặc tải nguội
- Vận hành hoặc tải nóng
- Chuyển vị dọc dự kiến
- Hướng di chuyển
- Nhiệt độ hoạt động
- Trọng lượng đường ống và vật liệu cách nhiệt
- Vị trí lắp đặt và không gian có sẵn
- Vật liệu cần thiết và xử lý bề mặt
- Các tiêu chuẩn và tài liệu dự án áp dụng
Việc cung cấp thông tin đầy đủ cho phép nhà cung cấp hỗ trợ lò xo biến thiên chuyên nghiệp đề xuất cấu hình phù hợp và tránh thiết kế lại không cần thiết trong quá trình lắp đặt.
Tại sao chất lượng sản xuất lại quan trọng?
Hiệu suất hỗ trợ lò xo phụ thuộc nhiều vào độ chính xác của lò xo, chất lượng vật liệu, tính nhất quán về kích thước, hiệu chuẩn tải và chất lượng lắp ráp. Do đó, việc kiểm soát sản xuất rất quan trọng khi bộ phận hỗ trợ trở thành một phần của hệ thống đường ống công nghiệp quan trọng.
Thiên Thuận tuyên bố rằng quy trình sản xuất của họ bao gồm kiểm tra nguyên liệu thô, sản xuất lò xo CNC, kiểm tra hiệu suất lò xo, kiểm tra kích thước thành phẩm, hiệu chuẩn tải và kiểm tra trước khi giao hàng. Hệ thống quản lý chất lượng của công ty được chứng nhận ISO 9001:2015, đồng thời công ty tuyên bố rằng các sản phẩm của công ty tuân thủ các tiêu chuẩn quốc tế bao gồm các yêu cầu CE và API.
Đối với các đơn đặt hàng công nghiệp lớn, người mua cũng nên xem xét liệu nhà sản xuất có thể cung cấp hồ sơ kiểm tra, dữ liệu tải trọng, tài liệu vật liệu, thông tin kích thước và hỗ trợ kỹ thuật thích hợp hay không. Những tài liệu này có thể giúp việc lắp đặt, vận hành và bảo trì trong tương lai trở nên dễ theo dõi hơn.
Nó so sánh với các ống đỡ khác như thế nào?
Các giá đỡ lò xo có thể thay đổi không nhằm mục đích thay thế mọi loại giá đỡ ống. Giải pháp thích hợp phụ thuộc vào mức độ dịch chuyển của đường ống và sự thay đổi lực hỗ trợ có thể chấp nhận được.
| Yếu tố so sánh | Hỗ trợ mùa xuân thay đổi | Hỗ trợ ống cứng | Hỗ trợ mùa xuân liên tục |
|---|---|---|---|
| Chuyển động dọc | Hỗ trợ chuyển động có kiểm soát | Nói chung là hạn chế di chuyển | Chứa chuyển động lớn hơn |
| Tải biến thể | Vừa phải | Có thể thay đổi mạnh với điều kiện ràng buộc | Rất thấp |
| Ứng dụng điển hình | Chuyển vị nhiệt chung | Chuyển vị tối thiểu | Hệ thống dịch chuyển lớn hoặc nhạy cảm |
| Độ phức tạp về cấu trúc | Trung bình | Thấp | Cao hơn |
| Mức chi phí | Trung bình | Nói chung là thấp hơn | Nói chung cao hơn |
Sự khác biệt chính là mối quan hệ giữa chuyển động và lực hỗ trợ. Giá đỡ lò xo có thể thay đổi cho phép lực hỗ trợ thay đổi trong một phạm vi xác định, trong khi giá đỡ lò xo không đổi được thiết kế để duy trì lực hỗ trợ ổn định hơn nhiều trong phạm vi di chuyển của nó.
Câu hỏi thường gặp
Chức năng chính của Hỗ trợ lò xo thay đổi cho đường ống là gì?
Chức năng chính của nó là hỗ trợ tải trọng đường ống đồng thời cho phép chuyển động thẳng đứng có kiểm soát do giãn nở nhiệt, co lại, rung hoặc thay đổi điều kiện vận hành.
Khi nào nên sử dụng giá đỡ lò xo thay đổi thay cho giá đỡ cứng?
Cần xem xét hỗ trợ lò xo có thể thay đổi khi đường ống cần di chuyển theo phương thẳng đứng trong quá trình vận hành. Một giá đỡ cứng nhắc thường thích hợp hơn khi chuyển động ở mức tối thiểu và có thể chấp nhận được sự hạn chế.
Sự khác biệt giữa hỗ trợ lò xo thay đổi và liên tục là gì?
Một giá đỡ lò xo có thể thay đổi sẽ thay đổi lực đỡ của nó khi lò xo bị lệch. Một giá đỡ lò xo không đổi được thiết kế để duy trì lực hỗ trợ gần như không đổi hơn trong suốt phạm vi di chuyển được chỉ định của nó, giúp nó hữu ích cho các ứng dụng cần giảm thiểu sự thay đổi tải trọng.
Cần có thông tin gì khi đặt mua một giá đỡ lò xo có thể thay đổi?
Thông tin quan trọng thường bao gồm tải vận hành, tải lạnh, tải nóng, chuyển vị thẳng đứng, hướng chuyển động, nhiệt độ vận hành, điều kiện lắp đặt, không gian sẵn có, yêu cầu vật liệu và các tiêu chuẩn kỹ thuật hiện hành.
Thiên Thuận có thể cung cấp các giải pháp hỗ trợ lò xo tùy chỉnh không?
Đúng. Tianshun cung cấp các sản phẩm được tiêu chuẩn hóa cũng như các giải pháp tùy chỉnh cho khả năng chịu tải đặc biệt, yêu cầu di chuyển, kích thước, giới hạn lắp đặt, vật liệu và yêu cầu xử lý bề mặt.
Phần kết luận
Được lựa chọn đúng đắnHỗ trợ lò xo thay đổi cho đường ốngcó thể cung cấp sự cân bằng thực tế giữa hỗ trợ tải đường ống và chuyển động nhiệt được kiểm soát. Bằng cách cho phép dịch chuyển theo chiều dọc trong khi vẫn duy trì lực hỗ trợ có thể dự đoán được, nó có thể giúp quản lý ứng suất đường ống và bảo vệ các thiết bị được kết nối trong sản xuất điện, hóa dầu, dầu khí, xử lý nước và các ứng dụng công nghiệp khác. Mô hình phù hợp nhất phải luôn được lựa chọn theo yêu cầu về tải trọng, chuyển vị, nhiệt độ, lắp đặt và kết cấu thực tế. Với cấu hình được tiêu chuẩn hóa, khả năng tùy chỉnh, quy trình kiểm soát chất lượng và hỗ trợ kỹ thuật, Tianshun có thể cung cấp các giải pháp hỗ trợ lò xo cho nhiều dự án đường ống công nghiệp. Nếu bạn đang lên kế hoạch cho một hệ thống đường ống mới, thay thế các trụ đỡ hiện có hoặc đánh giá giải pháp đỡ lò xo tùy chỉnh,liên hệ với chúng tôivới các yêu cầu kỹ thuật của bạn để thảo luận về cấu hình và báo giá sản phẩm phù hợp.
