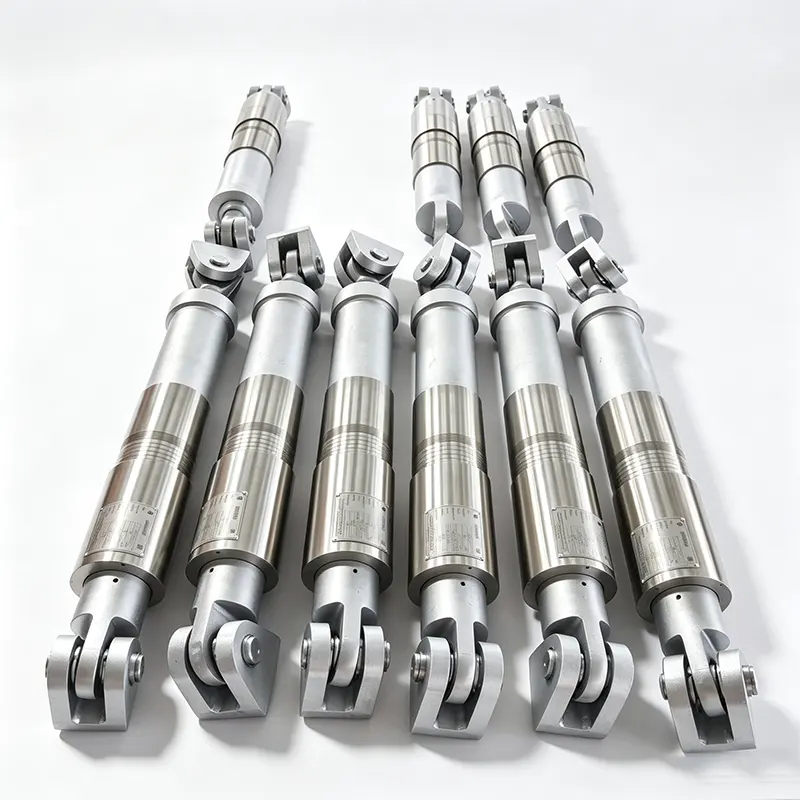

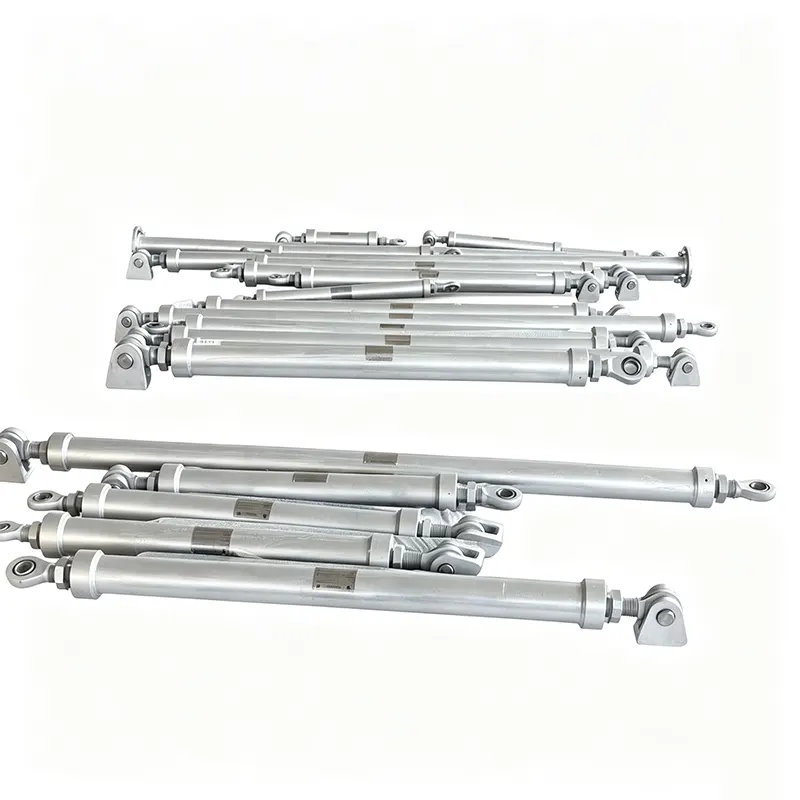

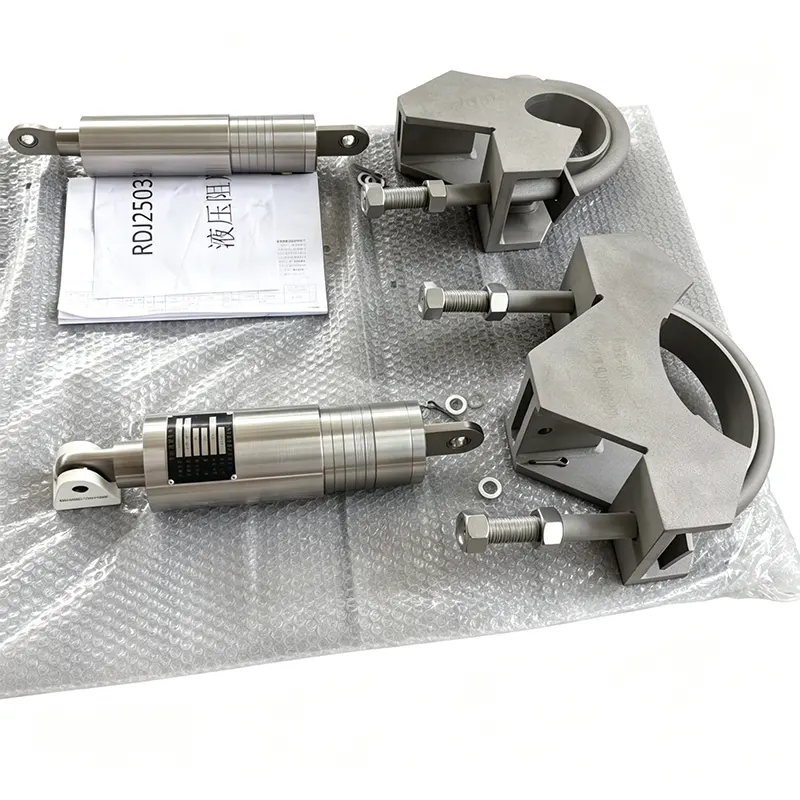

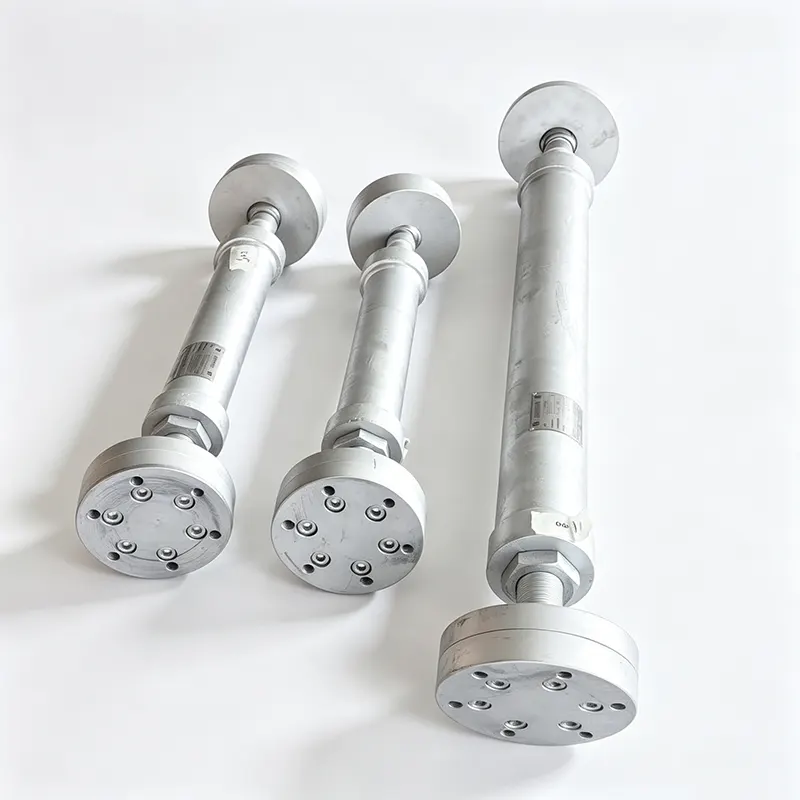

Snubbers thủy lực để hạn chế đường ống

Yangzhou Tianshun đã cung cấp bộ giảm âm thủy lực cho các cơ sở sản xuất điện, hóa dầu và hạt nhân kể từ năm 2012. Bộ giảm âm dòng YZN của chúng tôi hoạt động trên hơn 45 quốc gia, được hỗ trợ bởi một nhà máy rộng 35.000 m2, hơn 100 nhân viên lành nghề và hệ thống chất lượng được chứng nhận ISO 9001:2015.

Làm thế nào một snubber thủy lực bảo vệ đường ống

Bộ hãm thủy lực là một thiết bị hạn chế nhạy cảm với vận tốc. Trong điều kiện hoạt động bình thường, sự giãn nở và co lại vì nhiệt khiến đường ống chuyển động chậm. Bộ giảm chấn thủy lực để hạn chế đường ống tuân theo chuyển động này mà thực tế không có lực cản, hoạt động giống như một giá đỡ trượt tự do. Khi đường ống trải qua một sự tăng tốc đột ngột - từ búa nước, xả van an toàn, hoạt động địa chấn hoặc hành trình bơm - van bên trong sẽ đóng lại trong vòng một phần giây. Tại thời điểm đó, snubber trở thành một thanh chống gần như cứng nhắc, truyền tải trọng động đến kết cấu tòa nhà hoặc điểm neo và ngăn chặn sự dịch chuyển của đường ống có thể gây ra hư hỏng do va đập, quá căng hoặc hư hỏng do mỏi.

Sự khác biệt quan trọng là ngưỡng tốc độ. Chuyển động chậm đi qua không hạn chế. Chuyển động nhanh bị khóa. Điều này cho phép hệ thống đường ống duy trì tính linh hoạt cho các chu kỳ nhiệt được duy trì trong khi chỉ nhận được sự hạn chế tức thời khi cần thiết.

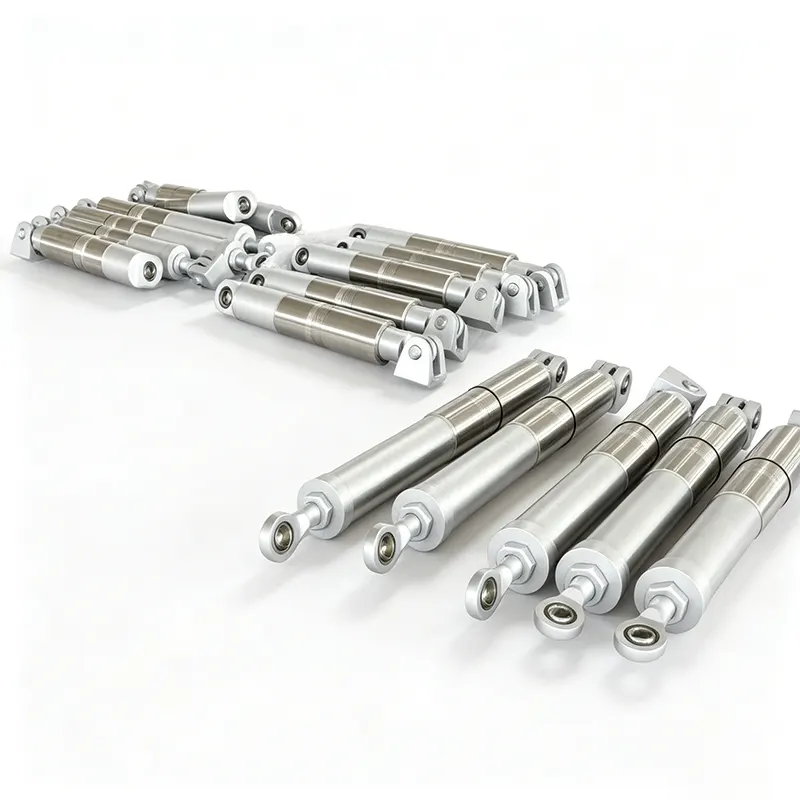

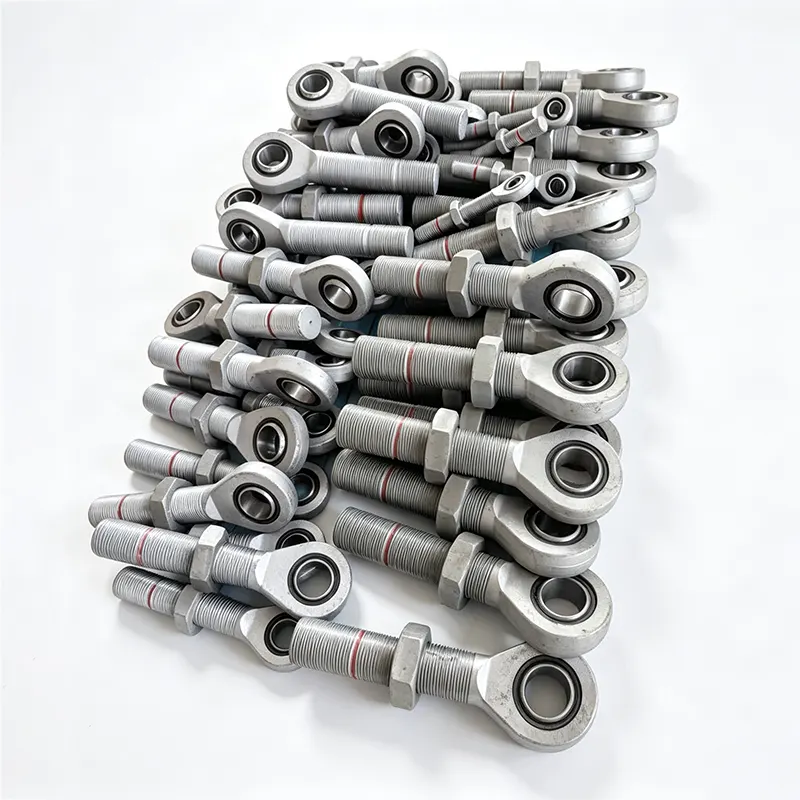

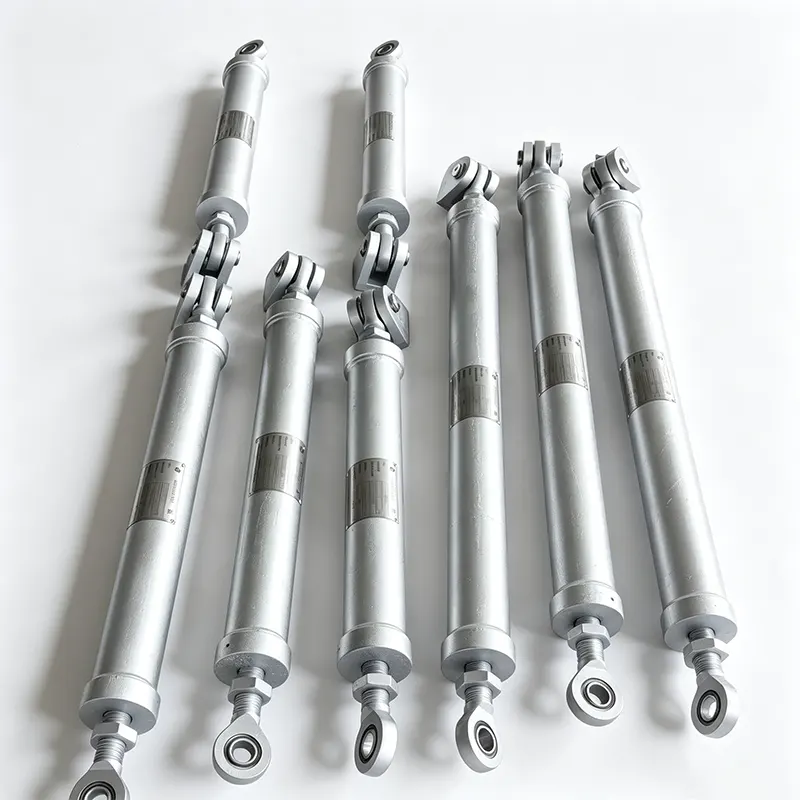

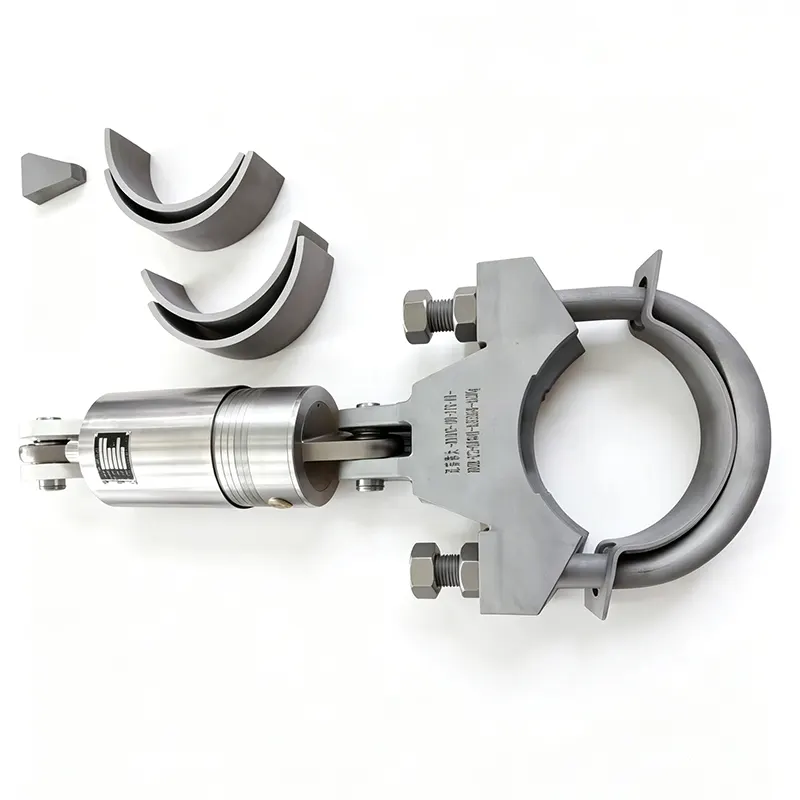

Thiết kế và tính năng của dòng YZN

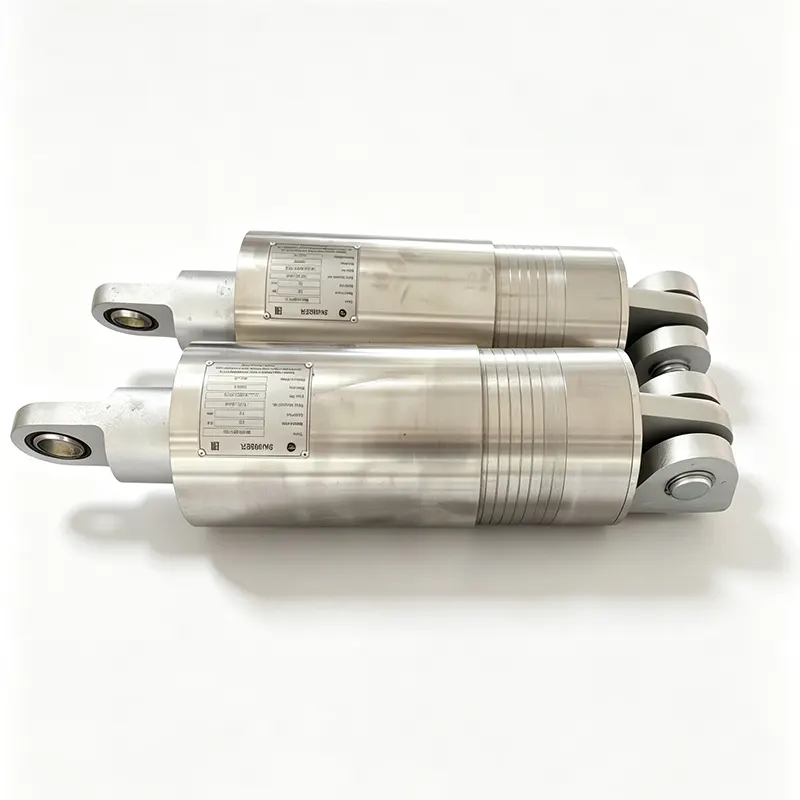

Chỉ báo vị trí nhìn thấy được

Một chỉ báo cơ học rõ ràng trên thân snubber cho biết phạm vi hành trình có sẵn theo cả hai hướng. Các nhóm bảo trì có thể xác minh nhanh xem thiết bị có đang hoạt động trong phạm vi hành trình thiết kế hay cần điều chỉnh mà không cần ngắt kết nối thiết bị.

Cấu trúc nhỏ gọn và đối xứng

Bố cục đối xứng giúp đơn giản hóa hướng lắp đặt và giảm khả năng lắp sai. Vỏ bọc nhỏ gọn của nó phù hợp với các giá đỡ ống kín và các khu vực tắc nghẽn nơi không thể đặt lò xo lớn hơn hoặc thanh chống cứng.

Ma sát thấp và thời gian khóa ngắn

Ma sát bên trong được giảm thiểu thông qua gia công chính xác và lựa chọn phốt. Thời gian phản hồi động, khoảng thời gian từ khi bắt đầu chuyển động nhanh đến khi khóa hoàn toàn, được giữ ở mức cực kỳ ngắn. Điều này đảm bảo rằng đường ống chịu sự dịch chuyển không đáng kể trước khi bộ giảm âm hoạt động, điều này rất quan trọng để bảo vệ các thiết bị nhạy cảm như kết nối tuabin và vòi phun bình áp lực.

Khả năng lực khóa cao

Khi bị khóa, Bộ giảm chấn thủy lực để hạn chế đường ống có thể duy trì tải trọng kéo và nén đáng kể mà không bị biến dạng. Lực giảm chấn được tạo ra trong quá trình đáp ứng động tỷ lệ thuận với vận tốc đầu vào và có thể được xác định theo tải trọng thiết kế yêu cầu, phù hợp với nhu cầu phân tích ứng suất đường ống.

Khả năng tương thích của con dấu và phương tiện truyền thông

Các phớt được chọn để có khả năng tương thích lâu dài với chất lỏng thủy lực và với môi trường bên ngoài của nhà máy. Môi trường chất lỏng, điển hình là dầu silicon có độ ổn định cao, duy trì độ nhớt ổn định trong phạm vi nhiệt độ hoạt động. Vật liệu bịt kín chống lại sự lão hóa và rò rỉ, góp phần kéo dài tuổi thọ sử dụng mà không cần bảo trì.

Phạm vi kỹ thuật

Tất cả các giá trị đều được điều chỉnh phù hợp với trường hợp tải đường ống cụ thể và yêu cầu của dự án. Các hành trình, xếp hạng tải trọng và các loại kết nối không chuẩn được sản xuất theo bản vẽ của khách hàng.

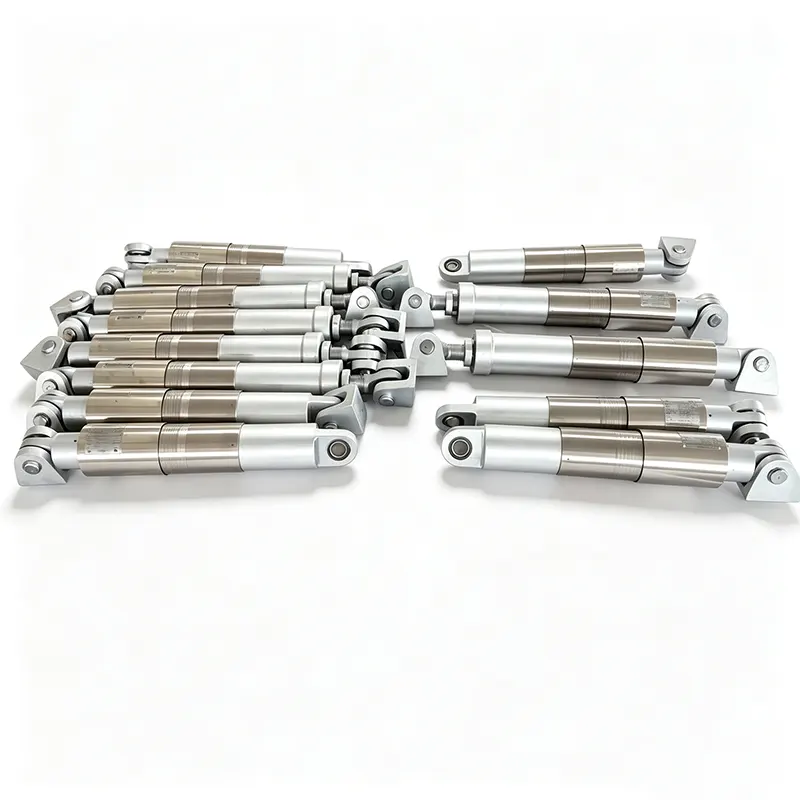

Kiểm soát chất lượng và thử nghiệm

Mỗi snubber thủy lực YZN đều trải qua quá trình kiểm tra nghiệm thu chức năng trước khi xuất xưởng. Bàn thử nghiệm chuyên dụng áp dụng chu kỳ chậm để xác minh chuyển động tự do, sau đó mô phỏng chuyển động nhanh để xác nhận khóa và đo khả năng chịu tải. Giới hạn áp suất được kiểm tra và hoạt động của chỉ báo hành trình được xác nhận. Hồ sơ kiểm tra được lưu giữ và có thể được cung cấp cùng với lô hàng.

Khả năng truy xuất nguồn gốc vật liệu được duy trì đối với các bộ phận chứa áp suất và đối với chất lỏng thủy lực. Trong các ứng dụng hạt nhân, các chương trình đảm bảo chất lượng bắt buộc sẽ được áp dụng, bao gồm việc tuân thủ các phần hiện hành của Bộ luật nồi hơi và bình áp lực ASME Phần III và các yêu cầu bổ sung cụ thể của khách hàng. Hệ thống được chứng nhận ISO 9001 của chúng tôi quản lý tất cả các quy trình, từ tiếp nhận nguyên liệu thô đến kiểm tra cuối cùng.

Hơn 70% đơn đặt hàng của chúng tôi đến từ những khách hàng thường xuyên lâu dài, những người đặt niềm tin vào hiệu suất ổn định của những người theo dõi chúng tôi trong nhiều dự án.

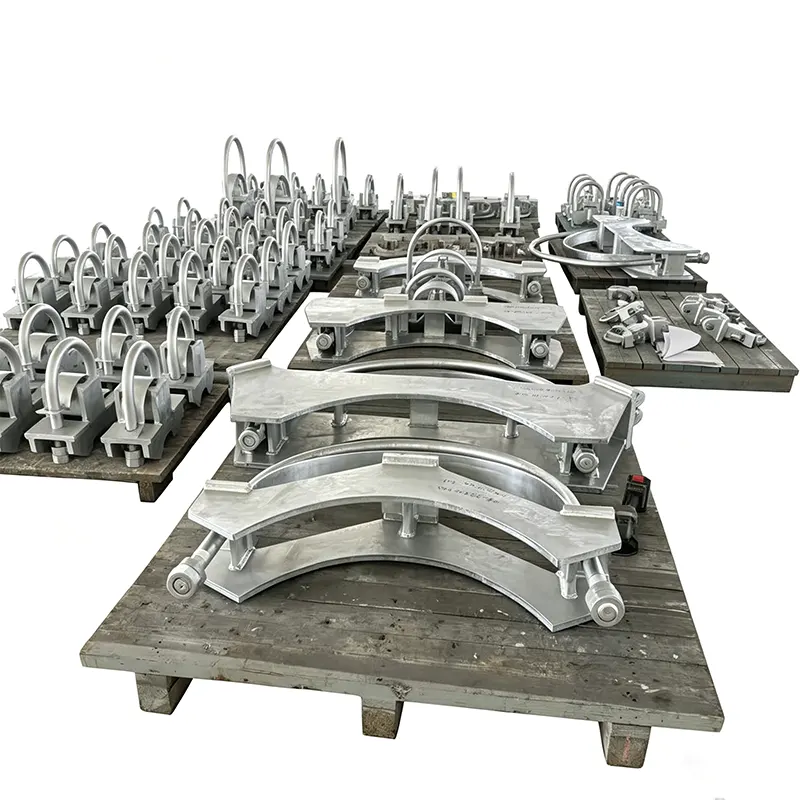

Trường hợp sử dụng ống xả thủy lực để hạn chế đường ống

Dòng YZN được lắp đặt trong các hệ thống đường ống quan trọng trong đó sự kết hợp giữa tính linh hoạt về nhiệt và khả năng hạn chế động tức thời là không thể thay đổi được.

Nhà máy điện hạt nhân

Hơi nước chính, nước cấp và đường ống liên quan đến an toàn. Snubbers bảo vệ chống lại các sự kiện địa chấn và hiệu ứng động lực làm vỡ đường ống đồng thời cho phép các chuyển động nhiệt lớn trong quá trình hoạt động bình thường. Các gói tài liệu kiểm tra và vật liệu đầy đủ là tiêu chuẩn.

Nhà máy nhiệt điện

Đường nước cấp nồi hơi, đường ống trích hơi và hệ thống bỏ qua tuabin. Bộ giảm chấn làm giảm tải nhất thời từ hoạt động của van và ngăn ngừa hiện tượng giật đường ống.

Các đơn vị hóa dầu và lọc dầu

Xử lý đường ống trong FCCU, nhà cải cách và trạm máy nén. Snubbers xử lý rung động do dòng chảy hai pha và tải trọng nổ không thường xuyên trong khi điều chỉnh các chu trình nhiệt.

Nhà máy thép và hệ thống khí công nghiệp

Bếp lò nóng và đường ống dẫn oxy trải qua quá trình chuyển nhiệt và rung động nhanh chóng. Bộ giảm âm thủy lực duy trì sự liên kết của đường ống mà không hạn chế sự tăng trưởng nhiệt.

Trạm bơm và máy nén

Đường xả chịu sự va đập hoặc hiện tượng búa nước. Bộ giảm tốc hoạt động như các bộ phận hạn chế nhạy cảm với vận tốc, ngăn ngừa sự căng thẳng trên mặt bích và giá đỡ.

Câu hỏi thường gặp

Bộ giảm chấn thủy lực khác với thanh chống cứng hoặc giá đỡ lò xo như thế nào?

Một thanh chống cứng sẽ khóa đường ống tại chỗ và ngăn chặn mọi chuyển động nhiệt, điều này có thể dẫn đến áp lực quá mức lên đường ống và thiết bị được kết nối. Một giá đỡ lò xo chịu tải trọng lực nhưng không cản trở lực động. Cả hai cầu nối snubber thủy lực đều cần: nó cho phép giãn nở và co lại nhiệt chậm một cách tự do, sau đó khóa trong vòng một phần nghìn giây khi vận tốc đường ống vượt quá ngưỡng đặt trước. Điều này mang lại khả năng hạn chế động một cách chính xác khi được yêu cầu mà không ảnh hưởng đến tính linh hoạt về nhiệt.

Điều gì quyết định cài đặt tốc độ khóa và có thể điều chỉnh nó không?

Ngưỡng vận tốc khóa được đặt theo tốc độ giãn nở nhiệt dự kiến ​​​​tối đa của đường ống và vận tốc tối thiểu có thể phát sinh từ một sự kiện động như búa nước hoặc sốc địa chấn. Các kỹ sư của chúng tôi xem xét bản phân tích ứng suất đường ống của dự án để thiết lập một giá trị giúp duy trì bộ giảm âm trong quá trình hoạt động bình thường nhưng mang lại sự hạn chế hoàn toàn trong thời gian nhất thời. Ngưỡng này được đặt tại nhà máy và được xác minh về mặt chức năng trên băng ghế thử nghiệm; nếu điều kiện vận hành thay đổi, cài đặt có thể được hiệu chỉnh lại tại cơ sở của chúng tôi.

Loại bảo trì nào mà máy ép thủy lực cần trong suốt thời gian sử dụng của nó?

Chúng tôi khuyên bạn nên kiểm tra chức năng định kỳ để xác nhận rằng thiết bị vẫn di chuyển mà không bị cản trở khi dịch chuyển chậm và khóa chính xác khi chuyển động nhanh. Trong các nhà máy điện và nhà máy xử lý, việc kiểm tra này thường được thực hiện 3 đến 5 năm một lần hoặc theo chương trình bảo trì nhà máy. Việc kiểm tra trực quan khu vực bịt kín và chỉ báo hành trình rất đơn giản. Nếu một thiết bị cần được tân trang lại, chúng tôi sẽ cung cấp dịch vụ tại nhà máy bao gồm thay thế chất lỏng, thay phớt và chứng nhận lại.

Liệu snubbers YZN có thể chịu được việc lắp đặt ngoài trời hoặc môi trường nhà máy ăn mòn không?

Đúng. Xi lanh tiêu chuẩn nhận được lớp phủ chống ăn mòn phù hợp với hầu hết các môi trường công nghiệp ngoài trời. Đối với khí quyển ven biển, ngoài khơi hoặc có tính xâm thực hóa học, chúng tôi có thể cung cấp xi lanh bằng thép không gỉ và chọn lớp phủ cần piston cũng như vật liệu bịt kín dành riêng cho những điều kiện đó. Chúng tôi sẵn lòng tư vấn về việc lựa chọn vật liệu dựa trên môi trường và phạm vi nhiệt độ tại địa điểm.

Tài liệu nào được cung cấp cho các ứng dụng quan trọng về an toàn hoặc hạt nhân?

Chúng tôi cung cấp khả năng truy xuất nguồn gốc nguyên liệu đầy đủ cho các bộ phận duy trì áp suất, báo cáo thử nghiệm tại nhà máy được chứng nhận, chứng nhận chất lỏng thủy lực, hồ sơ kiểm tra chức năng và tuyên bố tuân thủ các quy tắc hiện hành. Khi dự án yêu cầu, tài liệu đáp ứng ASME Phần III hoặc các tiêu chuẩn hạt nhân khác. Hệ thống chất lượng của chúng tôi được kiểm tra thường xuyên và chúng tôi có thể đáp ứng các yêu cầu về tài liệu và kiểm toán bổ sung của khách hàng.

Hỗ trợ kỹ thuật và dịch vụ

Việc lựa chọn bộ giảm chấn chính xác cho ứng dụng hạn chế đường ống liên quan đến dữ liệu tải, chuyển động nhiệt dự kiến ​​và ngưỡng vận tốc khóa. Các kỹ sư của chúng tôi làm việc với các báo cáo ứng suất đường ống của bạn để xác nhận kích thước và cài đặt phù hợp. Người quản lý tài khoản chuyên dụng sẽ phản hồi trong vòng 24 giờ đối với các câu hỏi và đưa ra khuyến nghị kỹ thuật ngay lập tức.

Cấu hình tùy chỉnh — hành trình phi tiêu chuẩn, vật liệu đặc biệt dành cho môi trường ăn mòn hoặc tài liệu cấp hạt nhân — được xử lý theo yêu cầu thông thường, không phải ngoại lệ. Sau khi giao hàng, chúng tôi cung cấp hướng dẫn lắp đặt và tư vấn bảo trì, bao gồm các đề xuất kiểm tra chức năng định kỳ để đảm bảo độ tin cậy liên tục trong suốt thời gian sử dụng.

Công ty TNHH Công nghệ Đường ống Dương Châu Tianshun

Cơ sở rộng 35.000 m2, Giang Tô, Trung Quốc — xuất khẩu tới hơn 45 quốc gia.

Bộ giảm âm thủy lực chỉ khóa khi đường ống cần và không hoạt động trong thời gian còn lại.
