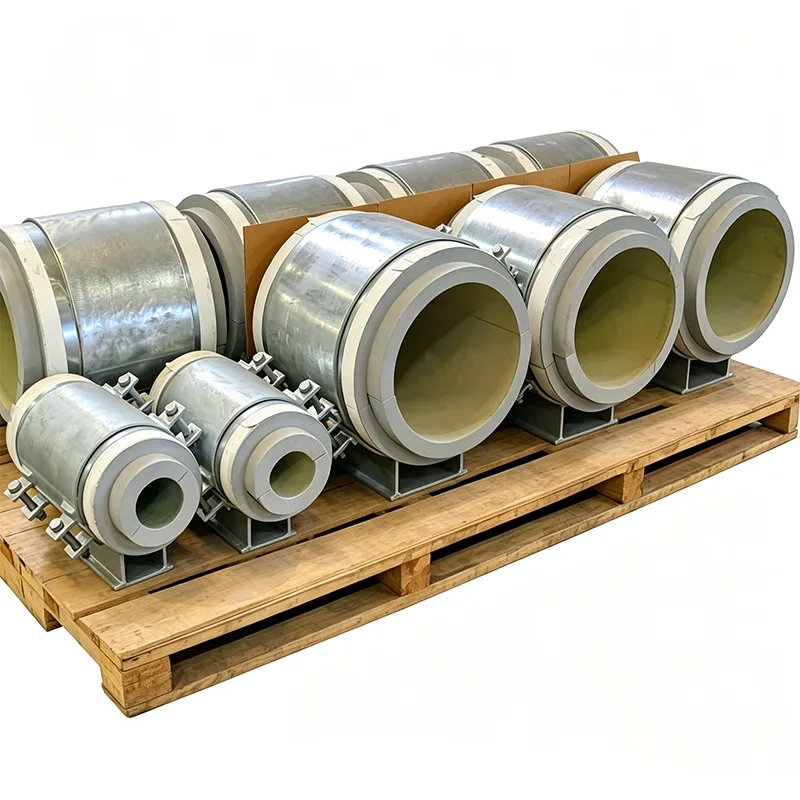

Hỗ trợ trượt ống cách nhiệt

Một đường ống giãn nở và co lại khi thay đổi nhiệt độ cần phải di chuyển tại các điểm đỡ của nó. Một đường ống phải được cách nhiệt cần có một lớp vỏ nhiệt không bị vỡ. Đáp ứng cả hai yêu cầu tại cùng một điểm hỗ trợ thường có nghĩa là lắp đặt một tấm trượt riêng biệt và sau đó cắt lớp cách nhiệt xung quanh nó tại chỗ - một trình tự sẽ chừa chỗ cho sự lệch trục, lớp cách nhiệt bị nén và lớp bịt kín hơi không đáng tin cậy. Giá đỡ trượt ống cách nhiệt trước giải quyết vấn đề này bằng cách tích hợp cơ cấu trượt và khối cách nhiệt vào một bộ phận duy nhất được lắp ráp tại nhà máy, sẵn sàng tiếp nhận đường ống và lớp cách nhiệt liền kề tại chỗ.

Chúng tôi đã sản xuất các trụ đỡ trượt tích hợp này tại nhà máy Dương Châu từ năm 2012, dành cho đường ống hơi nước, mạng lưới nước lạnh và đường ống vận chuyển đông lạnh tại hơn 45 quốc gia. Mỗi cụm lắp ráp được thiết kế sao cho đường ống di chuyển tự do, lớp cách nhiệt vẫn nguyên vẹn và thép đỡ luôn ở nhiệt độ an toàn.

Chức năng trượt và cách điện phối hợp với nhau như thế nào

Thân đỡ chứa một khối cách nhiệt cứng, mật độ cao giúp truyền tải trọng ống từ yên xuống tấm đế. Không có kim loại nào chạm vào kim loại qua đường tải: bản thân lớp cách nhiệt đóng vai trò là bộ phận ngắt nhiệt. Bên dưới khối cách nhiệt, một cặp trượt có độ ma sát thấp được định vị chính xác trong quá trình chế tạo.

Bộ phận trượt phía trên là tấm thép không gỉ được đánh bóng được liên kết với mặt dưới của khối cách nhiệt hoặc với tấm trải tải trung gian.

Bộ phận trượt phía dưới là một miếng đệm tẩm PTFE hoặc than chì được cố định vào mặt trên của tấm đế thép.

Toàn bộ giao diện trượt được bao bọc trong thân đỡ, được bảo vệ khỏi bụi xây dựng, sạn do gió thổi và độ ẩm có thể làm tăng ma sát hoặc gây ăn mòn theo thời gian.

Diện tích bề mặt trượt và chiều dài hành trình được tính toán từ dữ liệu phân tích ứng suất đường ống của bạn. Chúng tôi bổ sung một biên độ rộng rãi vượt quá mức dịch chuyển dự kiến ​​​​tối đa, do đó, ngay cả một sự thay đổi bất thường cũng sẽ không đẩy hỗ trợ vượt quá phạm vi thiết kế của nó.

Cách nhiệt hoạt động ở nhiệt độ hoạt động của bạn

Vật liệu khối cách nhiệt được chọn cho các điều kiện nhiệt cụ thể của đường dây của bạn, không phải được chọn từ một loại vật liệu có kích thước phù hợp cho tất cả. Các lựa chọn vật liệu tiêu chuẩn của chúng tôi bao gồm:

PIR mật độ cao (polyisocyanurat): dành cho nước lạnh, nước muối và dịch vụ lạnh xuống tới -50°C.

Kính dạng tế bào: dành cho các ứng dụng đông lạnh xuống tới -196°C trong đó khả năng chống ẩm là rất quan trọng.

Canxi silicat: dùng cho hơi nước, dầu nóng và dây chuyền xử lý lên tới 650°C.

Tấm làm từ đá Perlite hoặc tấm xốp siêu nhỏ: dành cho các ứng dụng yêu cầu độ dẫn nhiệt rất thấp ở nhiệt độ khắc nghiệt.

Mỗi khối được gia công để phù hợp với đường kính ống và độ dày cách nhiệt được chỉ định cho dự án. Cường độ nén của nó được xác minh dựa trên toàn bộ tải trọng thử thủy lực, chứ không chỉ với trọng lượng vận hành, để tránh bị nát trong quá trình vận hành.

Rào cản hơi không bị gián đoạn

Thân giày bằng kim loại được chế tạo với mặt bích bịt kín tích hợp. Khi đội thi công lắp đặt lớp cách nhiệt đường ống và lớp bọc bên ngoài, họ mang tấm chắn hơi trực tiếp đến mặt bích này và bịt kín bằng keo hoặc băng keo. Kết quả là một đường bao liên tục, có thể kiểm tra được, đi thẳng qua vị trí hỗ trợ - không có khoảng trống, không có miếng vá cắt bằng tay, không chỉ phụ thuộc vào mastic bôi tại chỗ.

Tài liệu và độ tin cậy

Mỗi giá đỡ cầu trượt được cách nhiệt trước đều được cung cấp một bộ tài liệu đầy đủ:

Chứng chỉ EN 10204 Loại 3.1 cho tất cả các bộ phận bằng thép.

Bảng dữ liệu vật liệu cách nhiệt với các giá trị độ dẫn nhiệt và cường độ nén ở nhiệt độ thiết kế.

Giấy chứng nhận hệ số ma sát của tấm trượt, được xác nhận bằng thử nghiệm trong phòng thí nghiệm.

Báo cáo kích thước xác nhận phạm vi di chuyển, độ dày khối và kích thước tấm đế.

Ứng dụng phổ biến

Giá đỡ ống hơi và ống ngưng tụ trong các nhà máy điện và cơ sở công nghiệp.

Đường nước làm mát và làm mát khu vực nơi các giá đỡ trượt được bố trí trên các đoạn đường thẳng dài.

Phòng trưng bày ống đông lạnh, nơi co nhiệt đòi hỏi bề mặt trượt ma sát thấp, đáng tin cậy.

Bất kỳ hệ thống đường ống cách nhiệt nào có các tấm trượt được lắp ráp tại hiện trường sẽ làm chậm quá trình lắp đặt lớp cách nhiệt và gây khó khăn cho việc kiểm tra.

Tại sao lại là Thiên Thuận?

Một thanh đỡ trượt liên kết hoặc làm hỏng lớp cách nhiệt của nó sau một vài chu kỳ nhiệt không phải là một thanh đỡ trượt — đó là yêu cầu sửa chữa trong tương lai. Phương pháp tiếp cận tích hợp tại nhà máy của chúng tôi giúp loại bỏ sự biến đổi của việc lắp ráp tại hiện trường và đảm bảo rằng các bề mặt trượt được căn chỉnh, khối cách nhiệt được hỗ trợ đầy đủ và nhóm công trường có thể thực hiện rào cản hơi một cách sạch sẽ. Với hơn 70% hỗ trợ kinh doanh và kỹ thuật lặp lại bắt đầu từ phép đo đẳng cự của bạn, chúng tôi cung cấp một sản phẩm hoạt động có thể dự đoán được từ lần khởi động đầu tiên cho đến lần cuối cùng.

Câu hỏi thường gặp

Hỏi: Bề mặt trượt có thể được thay thế nếu nó bị mòn không?

Trả lời: Các bề mặt trượt được bao bọc và liên kết trong cụm lắp ráp tại nhà máy, vì vậy việc thay thế tại hiện trường là không thực tế. Các vật liệu chúng tôi sử dụng được đánh giá là có khả năng di chuyển trong nhiều thập kỷ dưới tải trọng thiết kế và chúng tôi cung cấp dữ liệu thử nghiệm ma sát cho mỗi đơn hàng.

Q: Phạm vi nhiệt độ nào được bao phủ?

Đáp: Từ -196°C (thủy tinh di động) đến +650°C (canxi silicat). Nhiệt độ cao hơn có thể được đáp ứng bằng các vật liệu đặc biệt - hãy liên hệ với nhóm kỹ thuật của chúng tôi.

Hỏi: Làm thế nào để khối cách nhiệt không bị cắt do tác động trượt?

Trả lời: Mặt phẳng trượt nằm bên dưới khối cách nhiệt và một tấm phân phối tải cứng ngăn cách hai khối. Lớp cách nhiệt chỉ chịu tải nén; lực trượt truyền trực tiếp giữa các bề mặt kim loại.

Hỏi: Tôi có thể mua một thanh đỡ trượt có khả năng dẫn hướng ống theo chiều ngang không?

Đ: Vâng. Chúng ta có thể thêm các tấm dẫn hướng tích hợp vào thân đỡ, cho phép chuyển động dọc trục đồng thời hạn chế chuyển vị ngang.
