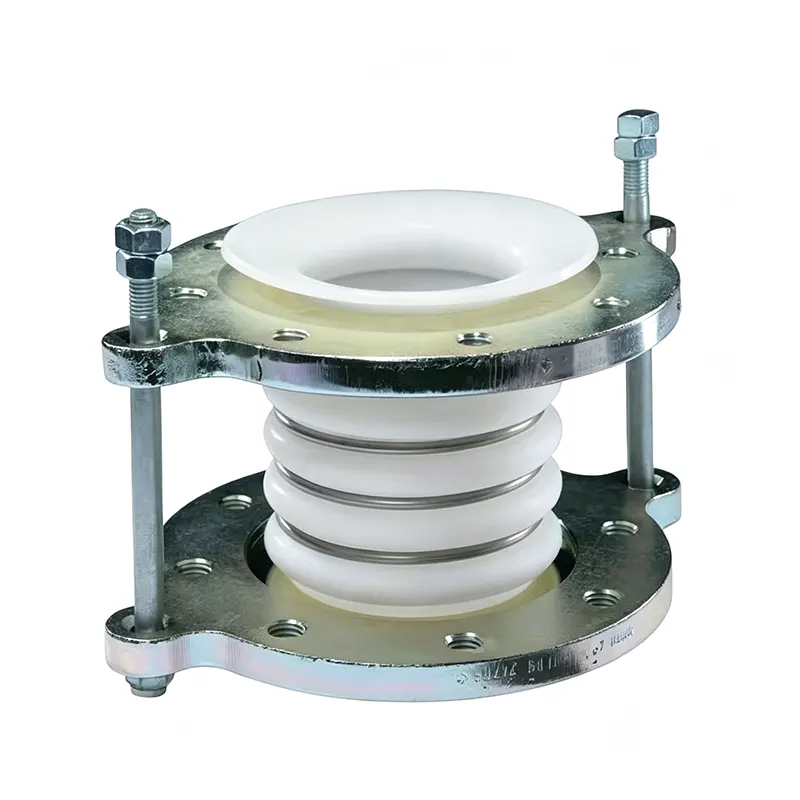

Khớp nối mở rộng ống thổi kim loại

Yangzhou Tianshun đã sản xuất các khe co giãn ống thổi kim loại từ năm 2012. Với 14 năm kinh nghiệm tập trung và nhà máy rộng 35.000 m2 với hơn 100 nhân viên có trình độ, chúng tôi cung cấp các thiết kế tiêu chuẩn và hoàn toàn tùy chỉnh cho hơn 45 quốc gia. Các khe co giãn của chúng tôi được chế tạo theo tiêu chuẩn EJMA và được hỗ trợ bởi khả năng truy xuất nguồn gốc vật liệu, thử nghiệm không phá hủy 100% và thử nghiệm bằng chứng thủy tĩnh trên mọi thiết bị.

Tại sao độ tin cậy lại nằm ở thiết kế chứ không chỉ ở tờ rơi quảng cáo

Tuổi thọ mỏi được tính toán, không giả định

Vòng đời được xác định theo hướng dẫn của EJMA cho phạm vi hoạt động thực tế - bao gồm đồng thời các chuyển động dọc trục, ngang và góc. Các thiết kế tiêu chuẩn được xác minh cho 1.000, 3.000 hoặc 5.000 chu kỳ đầy đủ, đảm bảo mối nối hoạt động như dự đoán trong các chu kỳ nhiệt chứ không chỉ trên giấy.

Tính toàn vẹn của vật liệu được hỗ trợ bởi giấy tờ

Mọi nhiệt của vật liệu ống thổi — SS304, SS316L, SS321, Inconel 625 hoặc Hastelloy — đều có đầy đủ các chứng chỉ của nhà máy và hồ sơ truy xuất nguồn gốc. Đối với các dịch vụ ăn mòn như dây chuyền xúc tác FCCU hoặc chuyển hóa chất, chúng tôi khuyến nghị và dự trữ các hợp kim có hàm lượng niken cao có khả năng chống nứt ăn mòn do ứng suất clorua.

Cấu trúc nhiều lớp với tính năng kể chuyện tích hợp

Khi áp lực hoặc sự an toàn đòi hỏi điều đó, chúng tôi sử dụng hộp xếp nhiều lớp thay vì một lớp. Cấu trúc phân lớp tăng thêm sức mạnh, duy trì tính linh hoạt và mang lại khả năng dự phòng an toàn: nếu lớp bên trong bị thủng, lớp bên ngoài tạm thời giữ áp lực trong khi phát hiện rò rỉ qua lỗ báo hiệu - bảo trì có thể dự đoán được thay vì tắt máy ngoài kế hoạch.

Mối hàn trải qua 100% NDT

Các đường nối dọc và chu vi của ống thổi, cũng như các mối hàn đính kèm, trải qua kiểm tra chụp X quang (RT) hoặc thẩm thấu (PT) 100%. Thợ hàn nội bộ của chúng tôi tuân thủ các quy trình đủ tiêu chuẩn và trước khi giao hàng, mọi thiết bị đều được kiểm tra thủy tĩnh ở áp suất gấp 1,5 lần áp suất thiết kế. Không lấy mẫu - mỗi khớp nối rời khỏi nhà máy đều có báo cáo thử nghiệm riêng.

Tính ổn định chống lại sự vặn vẹo và cộng hưởng

Sự vặn xoắn của cột và mất ổn định trong mặt phẳng được ngăn chặn thông qua ứng suất áp suất bình phương trung bình gốc được tính toán chính xác và các tính năng chống xoắn đã được chứng minh. Bên trong, lớp lót dòng chảy làm giảm nhiễu loạn, xói mòn và rung động do dòng chảy gây ra; vỏ bên ngoài hoặc thanh giằng được thiết kế để bảo vệ bộ phận ống xếp và dẫn hướng chuyển động — không chỉ được bổ sung dưới dạng phụ kiện tiêu chuẩn mà còn được định cỡ cho dịch vụ cụ thể.

Phạm vi kỹ thuật

Các loại phù hợp với tải trọng đường ống, không chỉ mã danh mục

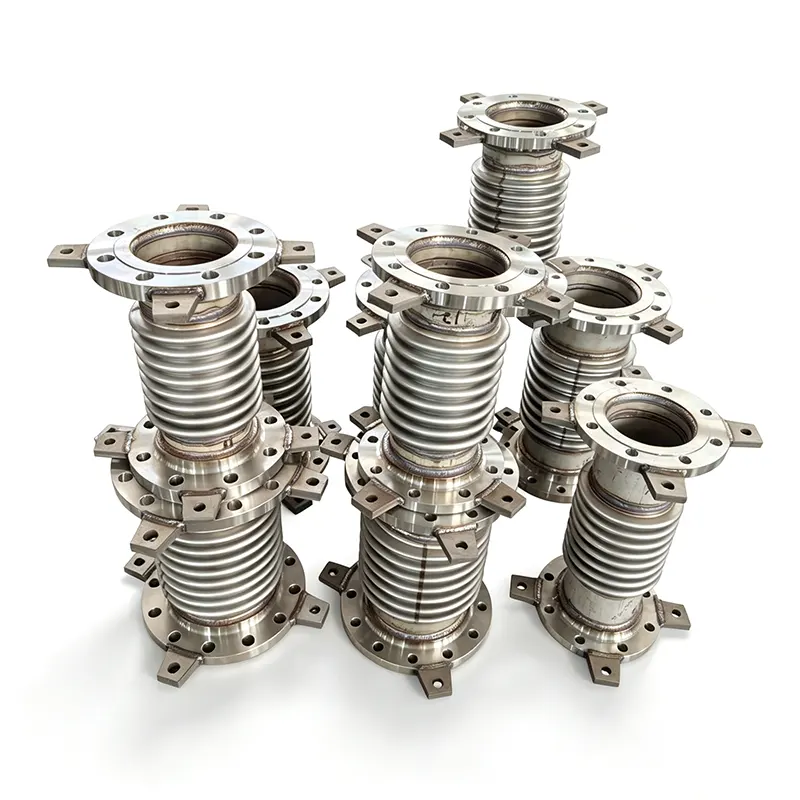

Các khe co giãn hộp xếp hướng trục – để giãn nở nhiệt chạy thẳng trong đó các neo và thanh dẫn hướng xử lý lực đẩy áp suất.

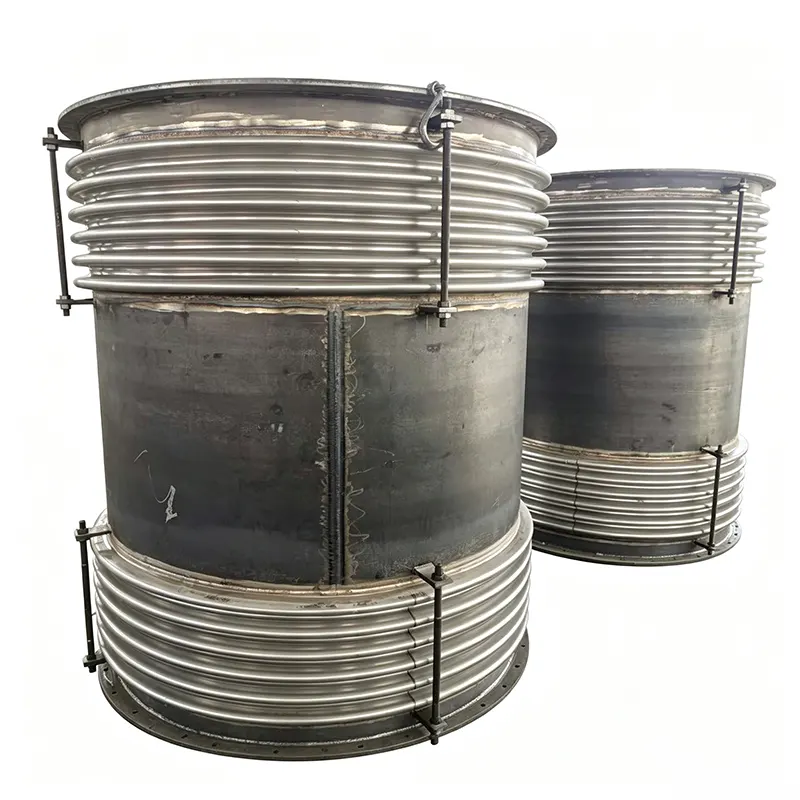

Khe co giãn đa năng (buộc) – hấp thụ các chuyển động ngang và góc lớn bằng các thanh giằng chịu lực đẩy; được sử dụng rộng rãi trong các phòng máy bơm trên khắp Đông Nam Á để bảo vệ vỏ máy bơm.

Các khớp nối có bản lề – hạn chế chuyển động trong một mặt phẳng góc duy nhất, lý tưởng để hấp thụ sự giãn nở ở chân ống hình chữ z trong khi hạn chế lực đẩy áp suất.

Khe co giãn Gimbal – cho phép chuyển động góc trong nhiều mặt phẳng, thường được ghép nối thành bộ để hấp thụ các chuyển động phức tạp của hệ thống đường ống.

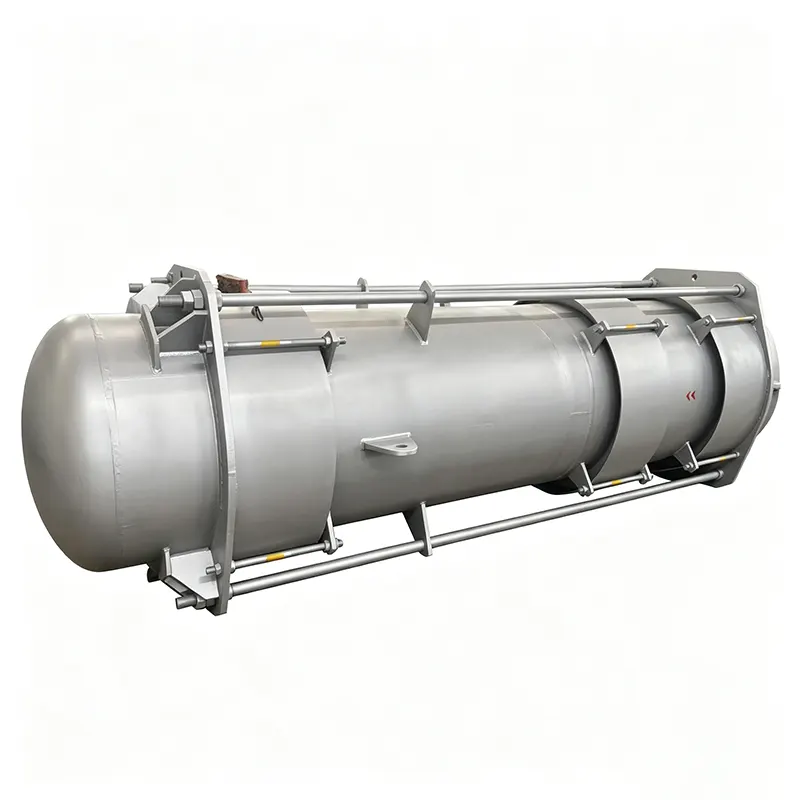

Các khe co giãn cân bằng áp suất – loại bỏ lực đẩy áp suất lên các thiết bị được kết nối như tua-bin và bộ trao đổi nhiệt, rất quan trọng khi lực đẩy của ống xếp không thể truyền tới các neo.

Hộp xếp điều áp bên ngoài - được sử dụng khi cần nén dọc trục lớn hoặc khi hộp xếp phải được bảo vệ khỏi hư hỏng bên ngoài và dòng chảy hỗn loạn.

Mọi loại đều được cấu hình với ống bọc bên trong, vỏ bên ngoài và các đề xuất hướng dẫn chính xác cho ứng dụng — không được vận chuyển dưới dạng ống thổi trần trừ khi được yêu cầu rõ ràng.

Nơi họ làm việc và cách lựa chọn nguyên liệu tuân theo quy trình

Sản xuất điện - ống xả tuabin, ống dẫn bột than nồi hơi, đường dây tuần hoàn sưởi ấm khu vực. Đường kính lớn, nhiệt độ cao, chuyển động kết hợp. Inconel 625 hoặc SS321 là điển hình cho khả năng chống chịu nhiệt độ và mỏi.

Nhà máy lọc dầu và hóa dầu – FCCU, bộ trao đổi nhiệt, đường ống vận chuyển dầu. Các hợp kim chống ăn mòn như Inconel 625 hay Hastelloy được lựa chọn dựa trên hàm lượng lưu huỳnh, clorua và nhiệt độ vận hành.

Hệ thống sưởi ấm và HVAC của khu vực – đường ống hơi nước, mạch nước lạnh. Nhấn mạnh vào tuổi thọ chu kỳ trục đã được chứng minh; thép carbon và ống thổi SS304 với lớp phủ bảo vệ bên ngoài là phổ biến.

Nhà máy thép và quy trình luyện kim – bếp lò nóng, hệ thống luyện cốc, ống hút bụi. Khi nhiệt độ sử dụng vượt quá 800 °C, chúng tôi tư vấn liệu có thể thiết kế các hộp xếp bằng kim loại có lớp lót bên trong hay không, hoặc liệu phương pháp bù thay thế như các khối hình chữ nhật có lót vật liệu chịu lửa có phù hợp hơn hay không. Hướng dẫn kỹ thuật trung thực, không ép bán.

Trạm xử lý và bơm nước – cách ly rung động xả bơm, truyền nước đường dài. Các khe co giãn được buộc sẽ hạn chế lực đẩy áp suất và ngăn không cho nó truyền đến mặt bích bơm và khối đẩy bê tông.

Chứng nhận và bằng chứng lặp lại

Hệ thống chất lượng của chúng tôi được chứng nhận đạt tiêu chuẩn ISO 9001:2015. Sản phẩm đáp ứng các yêu cầu đánh dấu CE nếu có và thiết kế có thể được xác minh theo tiêu chuẩn ASME hoặc API khi được chỉ định. Tuy nhiên, bằng chứng tốt nhất là hoạt động kinh doanh lặp lại: hơn 70% đơn đặt hàng của chúng tôi đến từ các đối tác lâu dài, những người đặt hàng lại vì hiệu suất sản phẩm phù hợp với bảng dữ liệu.

Làm việc với Tianshun trông như thế nào

Bạn giao dịch với một người quản lý tài khoản chuyên dụng, người hiểu rõ sản phẩm về mặt kỹ thuật chứ không chỉ về mặt thương mại.

Các câu hỏi sẽ nhận được câu trả lời chính xác trong vòng 24 giờ, bao gồm cả lời khuyên lựa chọn sơ bộ nếu bạn chia sẻ dữ liệu vận hành cơ bản.

Nhóm kỹ thuật cung cấp các đề xuất về vật liệu, tính toán chuyển động và hướng dẫn lắp đặt.

Các thiết kế tùy chỉnh — từ đường kính không chuẩn đến sự kết hợp vật liệu lạ — được xử lý thường xuyên, không phải là trường hợp ngoại lệ.

Lập kế hoạch sản xuất minh bạch; gửi đúng giờ là tiêu chuẩn.

Hỗ trợ sau bán hàng bao gồm giám sát lắp đặt và tư vấn bảo trì trong suốt thời gian sử dụng của khớp nối.

Công ty TNHH Công nghệ Đường ống Dương Châu Tianshun

Cơ sở rộng 35.000 m2, Giang Tô, Trung Quốc – vận chuyển đến hơn 45 quốc gia.

Chúng tôi không chỉ bán khe co giãn. Chúng tôi đảm bảo chúng hoạt động chính xác trong hệ thống của bạn.
