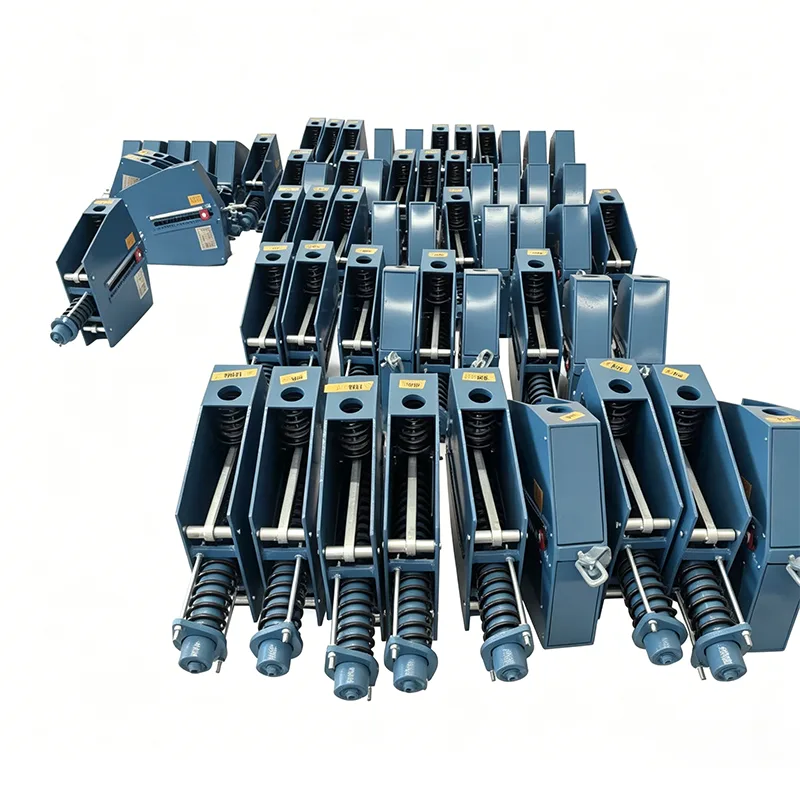

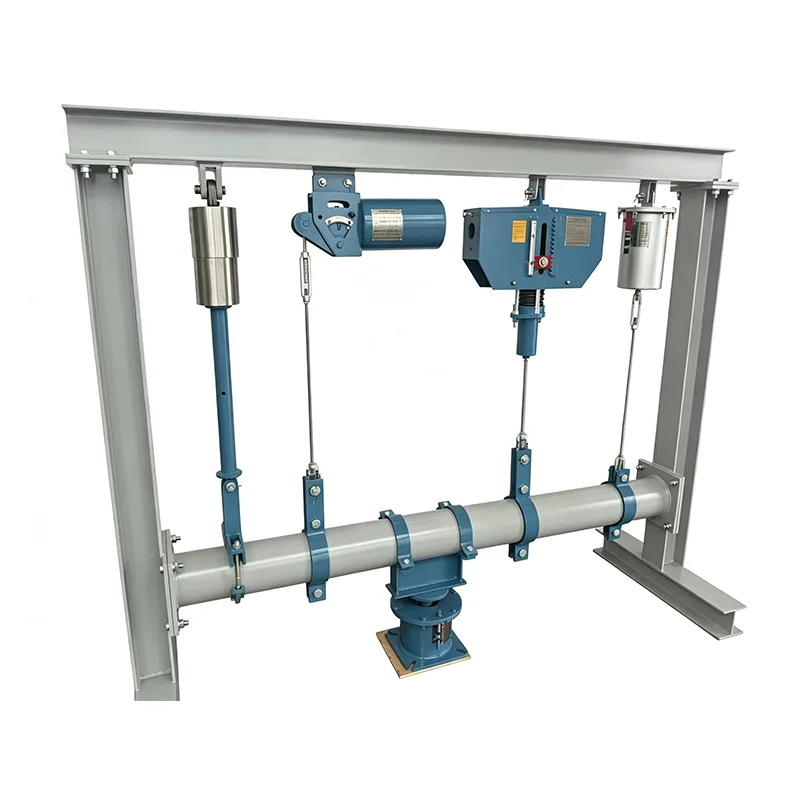

Hỗ trợ lò xo liên tục dọc

Khi đường ống có chuyển vị thẳng đứng lớn (vượt quá 100mm) và cực kỳ nhạy cảm với sự thay đổi tải trọng, tốc độ biến đổi tải (dưới 25%) của các giá đỡ lò xo biến đổi thông thường có thể dẫn đến ứng suất đường ống quá mức, hư hỏng giao diện thiết bị và thậm chí là vỡ đường ống. Hỗ trợ lò xo không đổi theo chiều dọc cung cấp lực hỗ trợ gần như không đổi (tỷ lệ biến đổi tải ≤5%) trong toàn bộ hành trình làm việc dựa trên nguyên lý cân bằng mô men, giải quyết hoàn toàn thách thức kiểm soát ứng suất cho các đường ống có dịch chuyển lớn.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Nguyên tắc làm việc

Hệ thống đỡ lò xo không đổi theo phương thẳng đứng sử dụng sự cân bằng lẫn nhau giữa lực lò xo và mô men do cơ cấu liên kết tạo ra. Khi đường ống di chuyển lên xuống, biến dạng lò xo được bù chính xác bởi hệ thống cam và liên kết, giữ cho lực hỗ trợ đầu ra ổn định. Thiết kế này loại bỏ hoàn toàn sự dao động tải do dịch chuyển đường ống gây ra, bảo vệ đường ống và thiết bị kết nối khỏi bị căng thêm.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo không đổi	Ví dụ
Model/Dòng sản phẩm	PH, LH, CA, CS, TH
Khả năng chịu tải (Vận hành)	0,1 kN - 500 kN
Tổng số chuyến đi	50mm, 100mm, 200mm, 400mm
Du lịch thực tế	Lên đến 600mm
Độ lệch tải (Dung sai)	±5% (Tiêu chuẩn) / ±3% (Cao)
Vị trí lắp đặt	Ngang / Dọc
Hoàn thiện nhà ở	Mạ kẽm nhúng nóng / Epoxy
Nhiệt độ hoạt động.	-20°C đến +80°C (Môi trường xung quanh)
Vật liệu cuộn lò xo	60Si2Mn / 50CrVA
Phạm vi điều chỉnh tải	±10% (Điều chỉnh trường)

Phân tích cơ cấu sản phẩm

Hỗ trợ lò xo không đổi theo chiều dọc tiêu chuẩn áp dụng thiết kế mô-đun, bao gồm các thành phần độc lập sau để dễ dàng bảo trì và thay thế tại chỗ:

▶  Lắp ráp lò xo: ​​Lò xo hợp kim có độ bền cao được xử lý nhiệt ổn định

▶  Cơ chế cân bằng mômen: Cam được gia công chính xác và hệ thống liên kết

▶  Thiết bị điều chỉnh tải: Điều chỉnh bu-lông trên cùng để tinh chỉnh trong quá trình vận hành

▶  Hệ thống chỉ báo dịch chuyển: Tấm tỷ lệ rõ ràng hiển thị dịch chuyển đường ống theo thời gian thực

▶  Các cụm kết nối trên và dưới: Nhiều tùy chọn kết nối để thích ứng với các điều kiện lắp đặt khác nhau

▶  Vỏ bảo vệ: Thiết kế khép kín hoàn toàn để ngăn bụi và phương tiện ăn mòn xâm nhập

Lợi thế khác biệt cốt lõi

Mục lợi thế	Hiệu suất cụ thể	Giá trị cho khách hàng
Độ chính xác của lực không đổi	Tỷ lệ biến đổi tải 5%, vượt tiêu chuẩn quốc gia	Giảm căng thẳng đường ống và kéo dài tuổi thọ thiết bị
Cấu trúc nhỏ gọn	Nhỏ hơn 30% so với giá đỡ lò xo cố định ngang truyền thống	Tiết kiệm không gian giá đỡ ống và tạo điều kiện lắp đặt
Dễ dàng cài đặt	Điều chỉnh trước theo tải trọng quy định trước khi giao hàng	Loại bỏ việc gỡ lỗi phức tạp tại chỗ và rút ngắn thời gian xây dựng
Bảo trì đơn giản	Thiết kế mô-đun với các thành phần có thể hoán đổi cho nhau	Giảm thời gian ngừng hoạt động và giảm chi phí bảo trì
An toàn và đáng tin cậy	Được trang bị các thiết bị giới hạn quá tải và hành trình	Ngăn chặn thiệt hại do tai nạn và đảm bảo an toàn hệ thống

Bảng lựa chọn thông số kỹ thuật tiêu chuẩn

Dòng mô hình	Phạm vi tải (kN)	Độ lệch định mức (mm)	Nhiệt độ hoạt động (°C)	Tiêu chuẩn áp dụng
VCH-50	0,5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50	100	-40~+450	GB/T 17116.2
VCH-150	5-100	150	-40~+450	GB/T 17116.2
VCH-200	10-200	200	-40~+550	GB/T 17116.2
VCH-300	20-300	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

Các kịch bản cài đặt áp dụng

Hỗ trợ lò xo không đổi dọc đặc biệt phù hợp với các hệ thống đường ống sau yêu cầu lắp đặt thẳng đứng và chuyển vị lớn:

▶  Đường ống dẫn hơi chính và đường ống hâm nóng hơi trong nhà máy điện

▶  Đường ống xử lý nhiệt độ cao và áp suất cao trong các nhà máy lọc dầu và hóa chất

▶  Đường ống chất lỏng đông lạnh trong kho LNG

▶  Đường ống dẫn khí và oxy lò cao trong nhà máy thép

▶  Các đường ống chính hơi nước nhiệt độ cao để sưởi ấm trung tâm đô thị

▶  Đường ống kết nối đầu vào và đầu ra của bể chứa lớn

Hướng dẫn cài đặt và bảo trì

▶  Kiểm tra trước khi lắp đặt: Xác minh rằng kiểu dáng, tải trọng và độ võng của sản phẩm đáp ứng các yêu cầu thiết kế và kiểm tra mọi hư hỏng trong quá trình vận chuyển

▶  Các biện pháp phòng ngừa khi lắp đặt: Giữ giá đỡ thẳng đứng với độ lệch không quá 1°; tháo thiết bị khóa vận chuyển sau khi lắp đặt

▶  Vận hành trước khi vận hành: Tinh chỉnh tải theo điều kiện thực tế tại chỗ để đảm bảo đường ống được cân bằng

▶  Bảo trì hàng ngày: Kiểm tra chỉ báo dịch chuyển và độ chặt của bu lông kết nối sáu tháng một lần; tiến hành kiểm tra toàn diện hàng năm

▶  Chu kỳ thay thế: Tuổi thọ sử dụng của sản phẩm có thể đạt tới 15-20 năm trong điều kiện làm việc bình thường

Xác minh và kiểm soát chất lượng dự án

Hỗ trợ lò xo không đổi theo chiều dọc của chúng tôi đã được xác minh trong nhiều dự án quan trọng trên toàn thế giới, bao gồm:

▶  Hệ thống đường ống dẫn hơi chính của nhà máy nhiệt điện 300MW

▶  Dự án tinh chế và tích hợp hóa chất 10 triệu tấn mỗi năm

▶  Dự án đường ống đông lạnh của kho cảng LNG

Thử nghiệm nội bộ toàn diện được thực hiện trên mọi sản phẩm trước khi giao hàng

Trước khi giao hàng, mỗi sản phẩm đều trải qua quá trình thử nghiệm nội bộ hoàn chỉnh. Quá trình này bao gồm kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT nếu có, kiểm tra tải trọng lò xo với các đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.

Làm rõ về chứng nhận của bên thứ ba

Thử nghiệm nội bộ không giống như thử nghiệm của bên thứ ba được ILAC công nhận. Nếu cần có thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm thì dịch vụ này có thể được cung cấp dưới dạng dịch vụ tùy chọn riêng biệt.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Dịch vụ này bao gồm phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.

2. Mối hàn NDT

Các phương pháp hiện có bao gồm Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Đường cong chuyển tải được bao gồm.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Ưu điểm khác biệt của chúng tôi

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA.

Hơn cả một nhà cung cấp nội địa tiêu chuẩn

Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp chính sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo. Chúng tôi cũng giúp sắp xếp việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời chúng tôi hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Dịch vụ hỗ trợ

▶  Lựa chọn kỹ thuật miễn phí và phân tích ứng suất đường ống

▶  Dịch vụ thiết kế tùy chỉnh cho các sản phẩm không đạt tiêu chuẩn

▶  Hướng dẫn lắp đặt tại chỗ và đào tạo kỹ thuật

▶  Thời gian bảo hành 12 tháng kèm hỗ trợ kỹ thuật trọn đời

▶  Cung cấp phụ tùng khẩn cấp với khả năng phản hồi trong 48 giờ

Để biết thêm thông tin chi tiết về Hỗ trợ lò xo không đổi dọc, vui lòng liên hệ với đội ngũ kỹ thuật của chúng tôi để được tư vấn lựa chọn chuyên nghiệp.

Câu hỏi thường gặp (FAQ)

Hỏi: Sự khác biệt giữa các giá đỡ lò xo cố định theo chiều dọc và chiều ngang là gì?

Trả lời: Sự khác biệt chính nằm ở phương pháp lắp đặt và chiếm dụng không gian. Các giá đỡ lò xo cố định theo chiều dọc được lắp đặt theo chiều dọc và chiếm ít không gian ngang hơn, khiến chúng phù hợp với các khu vực giá đỡ ống hẹp. Các giá đỡ lò xo không đổi theo chiều ngang được lắp đặt theo chiều ngang và chiếm nhiều không gian theo chiều dọc hơn, phù hợp với những vị trí có đủ khoảng không.

Câu hỏi: Bộ phận hỗ trợ lò xo cố định dọc của bạn có thể điều chỉnh tải tại chỗ không?

Đ: Vâng. Sản phẩm được trang bị chốt điều chỉnh tải chuyên dụng ở phía trên, cho phép tinh chỉnh trong quá trình vận hành đường ống mà không cần tắt máy. Phạm vi điều chỉnh là ± 10% tải định mức.

Hỏi: Sản phẩm này có phù hợp với môi trường nhiệt độ thấp không?

Đ: Vâng. Chúng tôi cung cấp các mẫu nhiệt độ thấp đặc biệt sử dụng vật liệu chịu lạnh và quy trình xử lý đặc biệt. Chúng có thể hoạt động bình thường ở nhiệt độ thấp tới -196oC và phù hợp với các hệ thống đường ống đông lạnh như LNG.
