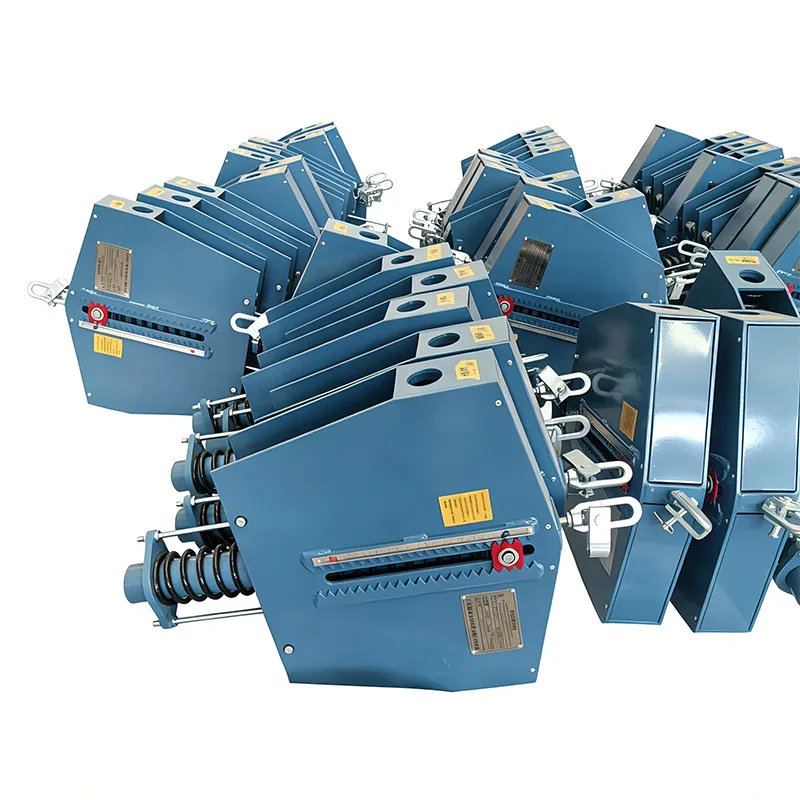

Hỗ trợ lò xo liên tục ống hơi

Đường ống dẫn hơi tạo ra sự dịch chuyển nhiệt đáng kể trong quá trình vận hành và rất nhạy cảm với sự thay đổi tải trọng. Khi nhiệt độ đường ống tăng từ nhiệt độ môi trường đến nhiệt độ vận hành, sẽ xảy ra sự dịch chuyển theo chiều dọc từ vài cm đến hàng chục cm. Nếu sử dụng các thiết bị hỗ trợ thông thường, tải trọng sẽ dao động mạnh cùng với sự dịch chuyển, dẫn đến sự tập trung ứng suất trong đường ống, làm hỏng các kết nối thiết bị và thậm chí là vỡ đường ống. Steam Pipe Constant Spring Support là đơn vị hỗ trợ chuyên dụng được phát triển để giải quyết những vấn đề như vậy. Nó cung cấp lực hỗ trợ gần như không đổi trong toàn bộ hành trình dịch chuyển, đảm bảo vận hành an toàn và đáng tin cậy của hệ thống đường ống hơi nước.

Nguyên tắc làm việc & Thành phần cấu trúc

Được thiết kế dựa trên nguyên lý cân bằng mô men, Bộ phận lò xo cố định ống dẫn hơi chuyển đổi lực đàn hồi của lò xo thành lực hỗ trợ ổn định thông qua cơ cấu liên kết. Khi đường ống di chuyển theo phương thẳng đứng, biến dạng lò xo được hệ thống liên kết bù lại để duy trì lực đầu ra ổn định, với tốc độ biến đổi tải được kiểm soát trong vòng 5%.

Sản phẩm tiêu chuẩn bao gồm các thành phần cốt lõi sau:

►  Cụm lò xo: ​​Được chế tạo từ thép lò xo hợp kim có độ bền cao và trải qua nhiều quy trình xử lý nhiệt.

▶  Cơ chế cân bằng mômen: Liên kết và cụm cam được gia công chính xác.

▶  Thiết bị điều chỉnh tải: Cho phép điều chỉnh chính xác tải đầu ra tại chỗ.

▶  Chỉ báo dịch chuyển: Hiển thị rõ ràng dịch chuyển thực tế của đường ống.

►  Các cụm vỏ và kết nối: Được làm bằng thép cacbon cao cấp với bề mặt được xử lý chống ăn mòn.

Thông số kỹ thuật sản phẩm

Tính năng kỹ thuật cốt lõi

▶  Hiệu suất lực không đổi tuyệt vời: Tỷ lệ biến thiên tải ≤ 5% trên toàn hành trình, vượt quá yêu cầu của tiêu chuẩn quốc gia.

▶  Phạm vi dịch chuyển lớn: Khoảng dịch chuyển tối đa lên tới 400mm, hoàn toàn phù hợp với đường ống dẫn hơi nước nhiệt độ cao có đường kính lớn.

▶  Phạm vi tải toàn diện: Có sẵn một loạt xếp hạng tải hoàn chỉnh từ 0,5kN đến 500kN.

▶  Cấu trúc nhỏ gọn: Áp dụng thiết kế không gian được tối ưu hóa, khối lượng tổng thể của nó nhỏ hơn 20% so với các giá đỡ lò xo cố định truyền thống.

▶  Cài đặt dễ dàng: Đặt trước theo tải được chỉ định trước khi giao hàng, chỉ cần sửa chữa đơn giản để vận hành thử tại chỗ.

▶  Độ an toàn và độ tin cậy cao: Được trang bị các thiết bị bảo vệ quá tải và giới hạn hành trình để ngăn ngừa hư hỏng do tai nạn.

So sánh hiệu suất với các hỗ trợ lò xo thay đổi

Thông số kỹ thuật tiêu chuẩn

Kịch bản ứng dụng điển hình

Steam Pipe Constant Spring Support chủ yếu được áp dụng cho các hệ thống đường ống hơi có độ dịch chuyển nhiệt lớn và yêu cầu nghiêm ngặt về độ ổn định tải:

▶  Đường ống hơi chính và đường ống hơi gia nhiệt của nhà máy nhiệt điện

▶  Hệ thống đường ống hơi nước ở đảo thông thường của nhà máy điện hạt nhân

▶  Đường ống dẫn hơi nhiệt độ cao trong nhà máy lọc dầu

▶  Đường ống dẫn điện hơi nước trong công trình sắt thép

▶  Đường ống dẫn hơi nước và nước nóng nhiệt độ cao để sưởi ấm trung tâm đô thị

▶  Hệ thống đường ống sưởi ấm hơi nước trong nhà máy hóa chất

Đối với các ứng dụng trên, Hỗ trợ lò xo biến đổi cho đường ống không còn có thể đáp ứng các yêu cầu vận hành khi độ dịch chuyển đường ống vượt quá 100mm hoặc cần phải kiểm soát chặt chẽ sự thay đổi tải. Trong những trường hợp như vậy, bắt buộc phải có lò xo hỗ trợ liên tục để đảm bảo an toàn cho hệ thống.

Sản xuất & Kiểm soát Chất lượng

Yangzhou Tianshun Piping tự hào có 14 năm kinh nghiệm chuyên môn trong việc sản xuất các giá đỡ lò xo liên tục, được trang bị cơ sở sản xuất hoàn chỉnh và dụng cụ kiểm tra chính xác. Chúng tôi đã triển khai một hệ thống kiểm soát chất lượng toàn diện nghiêm ngặt để đảm bảo tất cả các sản phẩm đều tuân thủ các tiêu chuẩn quốc tế:

1. Kiểm tra nguyên liệu thô sắp tới: Tất cả các vật liệu thép đều có giấy chứng nhận nguyên liệu gốc và trải qua phân tích quang phổ và kiểm tra tính chất cơ học.

2. Gia công chính xác: Các bộ phận chính được xử lý bởi các trung tâm gia công CNC để đảm bảo độ chính xác kích thước cao.

3. Kiểm tra hiệu suất của lò xo: ​​Mỗi lò xo đều vượt qua 100.000 chu kỳ kiểm tra độ mỏi và hiệu chuẩn tải.

4. Kiểm tra hiệu suất tổng thể: Mỗi đơn vị hoàn thiện đều trải qua quá trình kiểm tra lực không đổi toàn bộ hành trình trước khi giao hàng.

5. Xác minh của bên thứ ba: Báo cáo thử nghiệm do SGS, BV, TUV và các tổ chức bên thứ ba có thẩm quyền khác cấp được cung cấp theo yêu cầu.

Hệ thống quản lý chất lượng của chúng tôi được chứng nhận ISO 9001:2015 và tất cả các sản phẩm đều tuân thủ các tiêu chuẩn quốc tế bao gồm CE và API.

Hướng dẫn tuyển chọn và dịch vụ hỗ trợ

Các giá đỡ đường ống phải được chọn theo độ dịch chuyển của đường ống và độ nhạy tải: Chọn Hỗ trợ lò xo thay đổi cho đường ống nếu độ dịch chuyển của đường ống thẳng đứng nhỏ hơn 100mm và hệ thống không nhạy cảm với biến động tải. Chọn Hỗ trợ lò xo không đổi khi độ dịch chuyển vượt quá 100mm hoặc đường ống có độ nhạy cao với sự thay đổi tải.

Chúng tôi cung cấp đầy đủ các dịch vụ hỗ trợ chuyên nghiệp:

▶  Miễn phí phân tích ứng suất đường ống cũng như tính toán lựa chọn móc treo & giá đỡ

▶  Thiết kế và sản xuất các giá đỡ lò xo cố định không theo tiêu chuẩn

▶  Dịch vụ vận hành và hướng dẫn lắp đặt tại chỗ

▶  Bảo hành 12 tháng, sửa chữa hoặc thay thế miễn phí các sản phẩm bị lỗi trong thời gian bảo hành

▶  Cung cấp phụ tùng dài hạn và hỗ trợ kỹ thuật liên tục
