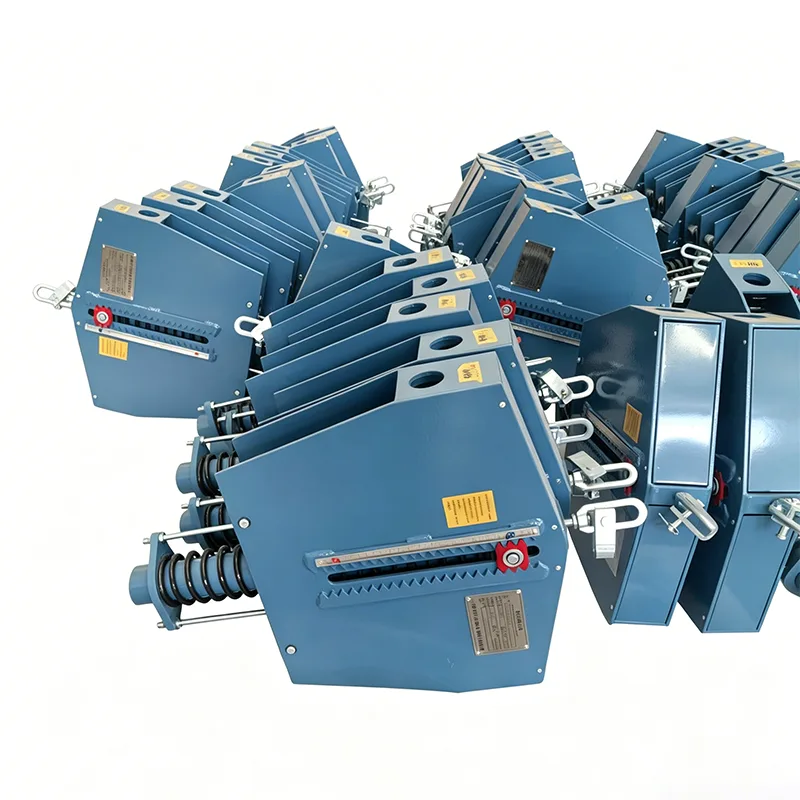

Hỗ trợ mùa xuân liên tục cho đường ống

Hỗ trợ mùa xuân liên tục cho đường ống

Trong quá trình vận hành hệ thống đường ống công nghiệp, việc lựa chọn giải pháp hỗ trợ không đúng cách thường dẫn đến hàng loạt vấn đề:

▶  Ứng suất đường ống quá mức: Khi đường ống nhiệt độ cao trải qua quá trình dịch chuyển nhiệt, những thay đổi về lực hỗ trợ sẽ gây ra nứt mối hàn và rò rỉ mối nối

▶  Hư hỏng giao diện thiết bị: Lực giãn nở nhiệt của đường ống được truyền đến các thiết bị nhạy cảm như máy bơm và máy nén, dẫn đến hỏng thiết bị hoặc bịt kín

▶  Lỗi hỗ trợ và kẹt móc treo: Việc lắp đặt và vận hành không đúng cách khiến lò xo không thể hoạt động bình thường, gây ra hiện tượng võng và biến dạng đường ống

▶  Chi phí vận hành và bảo trì cao: Việc bảo trì và thay thế thường xuyên ảnh hưởng đến tính liên tục của sản xuất

Để giải quyết những vấn đề thường gặp này của ngành, chúng tôi cung cấp một giải pháp hoàn thiện đã được xác minh qua 14 năm thực hành kỹ thuật - Hỗ trợ lò xo liên tục cho đường ống.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo không đổi	Ví dụ
Model/Dòng sản phẩm	PH, LH, CA, CS, TH
Khả năng chịu tải (Vận hành)	0,1 kN - 500 kN
Tổng số chuyến đi	50mm, 100mm, 200mm, 400mm
Du lịch thực tế	Lên đến 600mm
Độ lệch tải (Dung sai)	±5% (Tiêu chuẩn) / ±3% (Cao)
Vị trí lắp đặt	Ngang / Dọc
Hoàn thiện nhà ở	Mạ kẽm nhúng nóng / Epoxy
Nhiệt độ hoạt động.	-20°C đến +80°C (Môi trường xung quanh)
Vật liệu cuộn lò xo	60Si2Mn / 50CrVA
Phạm vi điều chỉnh tải	±10% (Điều chỉnh trường)

Định vị sản phẩm và giá trị cốt lõi

Hỗ trợ lò xo liên tục cho đường ống là thiết bị hỗ trợ lực không đổi kiểu cơ sở được thiết kế đặc biệt để hỗ trợ đáy của đường ống, phù hợp với điều kiện làm việc không có không gian nâng phía trên đường ống và cần có sự hỗ trợ từ nền hoặc bệ trở lên.

Khác với các loại móc treo, gối đỡ lò xo lực không đổi được đặt trực tiếp trên dầm thép, móng bê tông hoặc kết cấu thép đỡ và nối với đáy đường ống thông qua đế. Trong toàn bộ quá trình dịch chuyển nhiệt theo chiều dọc của đường ống, nó luôn tạo ra lực hỗ trợ ổn định với tốc độ thay đổi tải được kiểm soát trong khoảng ±5%, loại bỏ căn bản ứng suất bổ sung do dịch chuyển nhiệt gây ra.

Kể từ khi thành lập vào năm 2012, Công nghệ đường ống Yangzhou Tianshun đã cung cấp hàng chục nghìn bộ sản phẩm hỗ trợ đường ống cho các dự án điện và hóa dầu tại hơn 40 quốc gia trên thế giới, tích lũy kinh nghiệm ứng dụng tại chỗ phong phú.

Hướng dẫn lựa chọn: Khi nào nên chọn Hỗ trợ lực liên tục

Theo tiêu chuẩn ngành NB/T 47038—2019 Giá đỡ và móc treo lò xo lực liên tục, kết hợp với kinh nghiệm thực hành kỹ thuật, tiêu chí lựa chọn như sau:

Điều kiện phán quyết	Giải pháp được đề xuất
Độ dịch chuyển nhiệt theo chiều dọc của đường ống ＞ 12mm	Ưu tiên giá đỡ và móc treo lò xo lực không đổi
Độ dịch chuyển nhiệt theo chiều dọc của đường ống ≤ 12 mm	Giá đỡ và móc treo lò xo có lực thay đổi là tùy chọn
Yêu cầu tốc độ thay đổi tải ≤ 6%	Phải lựa chọn giá đỡ và móc treo bằng lò xo chịu lực không đổi
Kết nối với các thiết bị nhạy cảm (tua bin hơi nước, máy bơm, máy nén)	Phải lựa chọn giá đỡ và móc treo bằng lò xo chịu lực không đổi
Không có không gian nâng phía trên đường ống	Chọn Hỗ trợ mùa xuân liên tục cho đường ống (hỗ trợ loại cơ sở)
Dầm kết cấu thép phía trên đường ống	Móc treo lò xo lực không đổi là tùy chọn

Các thông số cần thiết để lựa chọn (cung cấp cho sự kết hợp chính xác):

▶  Tải trọng làm việc của đường ống (bao gồm trọng lượng của đường ống, lớp trung gian và lớp cách nhiệt)

▶  Giá trị chuyển vị nhiệt theo phương thẳng đứng của đường ống từ trạng thái lạnh sang trạng thái nóng

▶  Phạm vi nhiệt độ môi trường làm việc

▶  Hạn chế về không gian lắp đặt tại chỗ

▶  Yêu cầu tiêu chuẩn thực hiện (tiêu chuẩn quốc gia/tiêu chuẩn hóa học/tiêu chuẩn điện)

Thông số kỹ thuật sản phẩm

Danh mục tham số	Chỉ báo kỹ thuật	Bình luận
Phạm vi tải	0,5kN ~ 800kN	Thông số kỹ thuật tải siêu lớn có thể tùy chỉnh
Phạm vi dịch chuyển	50mm ~ 400mm	Khuyến nghị biên độ dịch chuyển 20%
Tải liên tục	≤±5%	Vượt trội so với yêu cầu tiêu chuẩn quốc gia ≤6%
Nhiệt độ làm việc	-20oC ~ 450oC	Tùy chỉnh cho các điều kiện làm việc đặc biệt
Phạm vi điều chỉnh tải	±10%	Có sẵn điều chỉnh tốt tại chỗ
Kiểu cài đặt	Hỗ trợ loại cơ sở	Cài đặt root dưới cùng
Tiêu chuẩn thực hiện	NB/T 47038, HG/T 20644, GB/T 17116	Có thể tuân theo các tiêu chuẩn do khách hàng chỉ định
Chất liệu mùa xuân	Thép lò xo 60Si2MnA	Quá trình xử lý nhiệt chân không
Chất liệu vỏ	Thép kết cấu Q345B	Hình thành hàn tích hợp

So sánh hiệu suất của các giải pháp hỗ trợ khác nhau

Mục so sánh	Hỗ trợ mùa xuân lực lượng liên tục	Hỗ trợ lò xo lực thay đổi	Hỗ trợ cố định cứng nhắc
Tốc độ thay đổi tải	≤±5%	15%~25%	100% (không bù dịch chuyển)
Chuyển vị áp dụng	＞12mm, tối đa 500mm	50mm	0 (không dịch chuyển)
Tác động đến căng thẳng đường ống	Hầu như không có thêm căng thẳng	Căng thẳng bổ sung nhất định	Sự tập trung ứng suất nghiêm trọng
Bảo vệ thiết bị	Lực đẩy tốt nhất, tối thiểu	Trung bình	Lực đẩy kém, truyền trực tiếp
Độ phức tạp về cấu trúc	Tương đối cao	Đơn giản	Đơn giản nhất
Chi phí mua sắm	Tương đối cao	Trung bình	Thấp nhất
Toàn bộ chi phí vòng đời	Thấp nhất (không cần bảo trì, tuổi thọ dài)	Trung bình	Cao nhất (bảo trì thường xuyên)
Kịch bản được đề xuất	Đường ống dẫn nhiệt độ cao và áp suất cao, kết nối thiết bị nhạy cảm	Đường ống có đường kính trung bình và nhỏ ở nhiệt độ chung	Đường ống ngắn không có sự dịch chuyển nhiệt

Mặc dù chi phí mua sắm ban đầu của Constant Spring Support for Pipeline tương đối cao, nhưng xét từ góc độ toàn bộ vòng đời hơn 10 năm, chi phí toàn diện của nó vượt trội so với các giải pháp khác nhờ tính năng không cần bảo trì, độ tin cậy cao và tỷ lệ hỏng hóc thấp.

Đảm bảo kiểm soát chất lượng và sản xuất

Thử nghiệm nội bộ toàn diện được thực hiện trên mọi sản phẩm trước khi giao hàng

Trước khi giao hàng, mỗi sản phẩm đều trải qua quá trình thử nghiệm nội bộ hoàn chỉnh. Quá trình này bao gồm kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT nếu có, kiểm tra tải trọng lò xo với các đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.

Làm rõ về chứng nhận của bên thứ ba

Thử nghiệm nội bộ không giống như thử nghiệm của bên thứ ba được ILAC công nhận. Nếu cần có thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm thì dịch vụ này có thể được cung cấp dưới dạng dịch vụ tùy chọn riêng biệt.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Dịch vụ này bao gồm phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.

2. Mối hàn NDT

Các phương pháp hiện có bao gồm Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Đường cong chuyển tải được bao gồm.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Ưu điểm khác biệt của chúng tôi

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA.

Hơn cả một nhà cung cấp nội địa tiêu chuẩn

Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp chính sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo. Chúng tôi cũng giúp sắp xếp việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời chúng tôi hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Các vấn đề và giải pháp thường gặp

Vấn đề tại chỗ	Nguyên nhân có thể	Giải pháp
Tiếng ồn bất thường từ sự hỗ trợ trong quá trình dịch chuyển đường ống	Ma sát giữa con lăn và ray dẫn hướng	Bôi dầu mỡ thường xuyên
Chuyển vị thực tế không phù hợp với thiết kế	Độ lệch tính toán ứng suất đường ống	Tải tại chỗ có thể được tinh chỉnh trong phạm vi ±10%
Nén lò xo quá mức	Lựa chọn không đúng hoặc quá tải	Tính toán lại tải và thay thế mô hình phù hợp
Hỗ trợ biến dạng cơ sở	Nền móng không đủ chắc chắn	Gia cố nền móng hoặc tăng diện tích hỗ trợ
Ăn mòn nghiêm trọng	Ăn mòn môi trường mạnh	Lựa chọn chất liệu inox hoặc phủ thêm lớp chống ăn mòn

Quy trình dịch vụ của chúng tôi

1.Tư vấn kỹ thuật: Đội ngũ bán hàng chuyên nghiệp cung cấp các đề xuất lựa chọn dựa trên các thông số đường ống của bạn

2.Xác nhận sơ đồ: Đưa ra thông số kỹ thuật và báo giá sản phẩm, xác nhận yêu cầu kỹ thuật và thời gian giao hàng

3.Sản xuất và chế tạo: Sản xuất theo đơn đặt hàng, có phản hồi tiến độ sản xuất trong quá trình

4. Kiểm tra nhà máy: Kiểm tra hoàn chỉnh với các báo cáo kiểm tra và chứng chỉ chuyên môn kèm theo

5. Hậu cần và giao hàng: Giao hàng 7-15 ngày đối với các mẫu thông thường, các sản phẩm tùy chỉnh được giao theo chu kỳ đã thỏa thuận

6. Hỗ trợ sau bán hàng: Cung cấp hướng dẫn lắp đặt, giải quyết các vấn đề về chất lượng sản phẩm trong vòng 24 giờ

Công nghệ đường ống Yangzhou Tianshun luôn tuân thủ triết lý kinh doanh "chất lượng ổn định, dịch vụ chuyên nghiệp". Sản phẩm của chúng tôi đã hoạt động ổn định trong các dự án kỹ thuật tại hơn 40 quốc gia bao gồm Hoa Kỳ, Vương quốc Anh, Brazil, Singapore và Nam Phi. Chọn Hỗ trợ mùa xuân liên tục cho đường ống có nghĩa là chọn giải pháp hỗ trợ đường ống đáng tin cậy được xác minh bởi các hoạt động kỹ thuật toàn cầu.
