Hỗ trợ mùa xuân liên tục

Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun, được thành lập vào năm 2012, đã tập trung sản xuất các sản phẩm hỗ trợ đường ống trong 14 năm, với các sản phẩm phục vụ hơn 40 quốc gia trên thế giới. Hỗ trợ lò xo cố định là sản phẩm được thiết kế đặc biệt cho các điều kiện làm việc không có không gian nâng phía trên đường ống và cần có hỗ trợ phía dưới. Nó được đặt trên dầm thép, nền bê tông hoặc bệ đỡ xuyên qua đế, cung cấp lực hỗ trợ hướng lên liên tục cho đường ống và giải quyết hoàn hảo vấn đề bù dịch chuyển đường ống trong các tình huống hạn chế về không gian.

Tại sao chọn loại đứng? Giải pháp cho các kịch bản bị hạn chế về không gian

Trong kỹ thuật thực tế, nhiều đường ống không thể áp dụng giải pháp treo phía trên và phải sử dụng hệ thống hỗ trợ phía dưới:

▶  Đường ống lớp dưới cùng trong phòng trưng bày đường ống: Không có dầm kết cấu thép để treo phía trên đường ống lớp thấp nhất

►  Đường ống trên thiết bị: Đường ống bố trí trực tiếp phía trên thiết bị, không có điểm nâng phía trên

▶  Đường ống trong rãnh bê tông: Đường ống trong rãnh ống có không gian trên cùng hẹp

▶  Đường ống có đường kính lớn: Đường ống trên DN800, thanh treo quá dài dễ bị mất ổn định

►  Đường ống nhạy cảm với rung động: Đường ống vào và ra của máy bơm, giá đỡ phía dưới có độ ổn định tốt hơn hệ thống treo

▶  Dự án trang bị thêm: Kết cấu thép hiện tại không thể bổ sung thêm điểm nâng mới, chỉ có hỗ trợ từ nền móng

Trong những tình huống này, Hỗ trợ lò xo cố định là giải pháp hỗ trợ lực liên tục khả thi duy nhất.

Thông số kỹ thuật sản phẩm

So sánh toàn diện: Loại đứng và Loại treo

Cấu trúc sản phẩm và tính năng cốt lõi

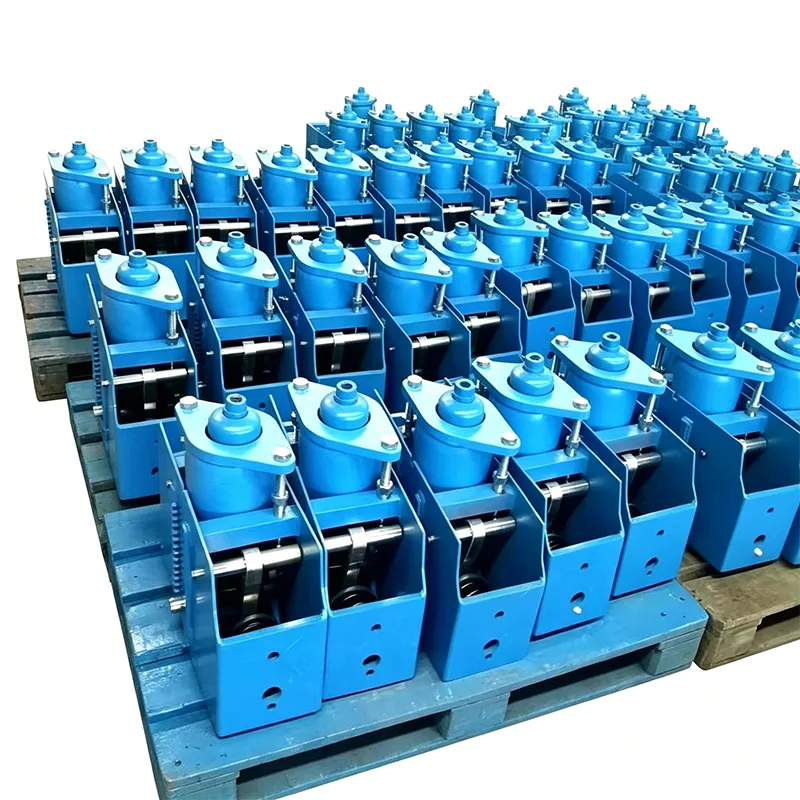

Hỗ trợ lò xo cố định thường trực sử dụng cấu trúc hộp thẳng đứng, chủ yếu bao gồm các bộ phận sau:

Tấm đế: Tấm đáy rộng giúp phân tán tải trọng và đảm bảo độ ổn định

Hộp lò xo: ​​Tích hợp cơ cấu lò xo lực không đổi, bố trí theo chiều dọc

Tấm trên cùng hỗ trợ: Được kết nối với giá đỡ đường ống, chiều cao có thể được tinh chỉnh

Chỉ báo dịch chuyển: Hiển thị ở bên cạnh để dễ quan sát

Thiết bị khóa: Khóa lò xo trong quá trình vận chuyển và lắp đặt

Tính năng cốt lõi

Thiết kế chiều cao cực thấp

Bố trí lò xo thẳng đứng, chiều cao tổng thể thấp hơn 40% so với loại hệ thống treo cùng thông số kỹ thuật

Phù hợp với không gian có chiều cao sàn hạn chế như rãnh ống, phòng thiết bị

Thông số kỹ thuật ngắn hơn có thể tùy chỉnh cho các điều kiện làm việc đặc biệt

Sự ổn định tuyệt vời

Diện tích chân đế lớn gấp 3 lần loại treo, trọng tâm thấp

Không dễ bị lật dưới lực đẩy ngang của đường ống

Không có vấn đề lắc lư thanh treo trong điều kiện làm việc rung

Lắp đặt và bảo trì thuận tiện

Lắp đặt mặt đất, không cần vận hành ở độ cao lớn

Đặt trực tiếp lên móng, sửa chữa sau khi san lấp mặt bằng

Bu lông điều chỉnh ở phía trên, có thể hoạt động khi đứng trên mặt đất

Không cần tháo dỡ đường ống để bảo trì và thay thế, trực tiếp rút cụm lò xo ra

Khả năng thích ứng dịch chuyển mạnh mẽ

Đặc biệt thích hợp với điều kiện làm việc có sự dịch chuyển nhiệt hướng lên của đường ống

Cũng có thể thích ứng với sự dịch chuyển xuống dưới, chỉ cần cài đặt ngược lại

Sự dịch chuyển ngang không ảnh hưởng đến hiệu suất lực không đổi

Phân tích kịch bản ứng dụng điển hình

Hướng dẫn lắp đặt và vận hành tại chỗ (Dựa trên 14 năm kinh nghiệm kỹ thuật)

Kiểm tra trước khi cài đặt

1. Kiểm tra mẫu mã sản phẩm có phù hợp với bản vẽ thiết kế hay không

2. Kiểm tra xem thiết bị khóa có còn nguyên vẹn không và có bị lỏng lẻo trong quá trình vận chuyển không

3. Kiểm tra độ phẳng của đế, cần chỉnh sửa nếu biến dạng vượt quá 2mm

Các bước cài đặt

1. San lấp mặt bằng: Sai số độ cao của bề mặt móng đỡ 2mm/m

2.Định vị và cố định: Đặt giá đỡ lò xo cố định vào vị trí, hàn hoặc bắt vít cố định chân đế vào móng

3. Kết nối đường ống: Kết nối giá đỡ đường ống với tấm trên cùng, dự trữ chuyển vị trạng thái lạnh

4. Cài đặt tải: Điều chỉnh bu lông trên cùng theo yêu cầu thiết kế, căn chỉnh tấm chỉ báo với vị trí trạng thái nguội

5.Mở khóa: Tháo bu lông khóa vận chuyển sau khi lắp đặt

6. Kiểm tra và xác nhận: Chỉ báo xác nhận có thể di chuyển tự do mà không bị kẹt

Xử lý vấn đề thường gặp

Kiểm soát và xác minh chất lượng

Kiểm soát nguyên liệu thô

Tất cả các vật liệu thép từ các nhà máy thép thông thường đều có chứng chỉ vật liệu

Kiểm tra độ cứng 100% đối với thép lò xo, vật liệu không đủ tiêu chuẩn bị từ chối

Vật liệu hàn được sấy khô theo quy cách, phù hợp với độ bền kim loại cơ bản

Kiểm soát quy trình sản xuất

Cắt và làm trống CNC, độ chính xác kích thước ± 1mm

Hàn sử dụng phương pháp hàn được bảo vệ bằng khí CO2, thợ hàn có chứng chỉ

Xử lý nhiệt lò xo thông qua lò chân không, độ cứng đồng đều ±HRC2

Ba lần chạy thử toàn bộ hành trình sau khi lắp ráp máy hoàn chỉnh

Kiểm tra nhà máy

Mỗi Hỗ trợ lò xo cố định sẽ hoàn thành các bước sau trước khi giao hàng:

Kiểm tra ngoại hình và kích thước

Kiểm tra tải toàn hành trình, ghi lại 10 điểm đo

Tính toán hằng số, đảm bảo ≤±5%

Kiểm tra chức năng thiết bị khóa

Hiệu chuẩn chỉ báo dịch chuyển

Phát hiện độ dày lớp phủ chống ăn mòn

Dịch vụ và hỗ trợ

▶  Hỗ trợ lựa chọn: Cung cấp xác minh không gian lắp đặt để xác nhận tính khả thi của giải pháp loại đứng

▶  Dịch vụ tùy chỉnh: Chiều cao đặc biệt tùy chỉnh và kích thước chân đế đặc biệt theo không gian tại chỗ

▶  Hướng dẫn cài đặt: Cung cấp hướng dẫn cài đặt chi tiết, hướng dẫn tận nơi cho các dự án lớn

▶  Chu kỳ giao hàng: 7-10 ngày đối với mẫu thông thường, 15-20 ngày đối với sản phẩm tùy chỉnh

▶  Bảo hành chất lượng: Bảo hành sản phẩm 2 năm, hỗ trợ kỹ thuật trọn đời

▶  Cung cấp phụ tùng thay thế: Các cụm lò xo mẫu phổ biến có sẵn trong kho, giao hàng trong vòng 48 giờ

Hỗ trợ lò xo cố định là giải pháp đáng tin cậy để hỗ trợ đường ống lực không đổi trong điều kiện làm việc bị giới hạn về không gian. Trong 14 năm qua, chúng tôi đã giải quyết được vấn đề không thể triển khai giải pháp hệ thống treo cho hàng trăm dự án trên toàn thế giới và sản phẩm của chúng tôi đã hoạt động ổn định và được khách hàng nhất trí công nhận.
