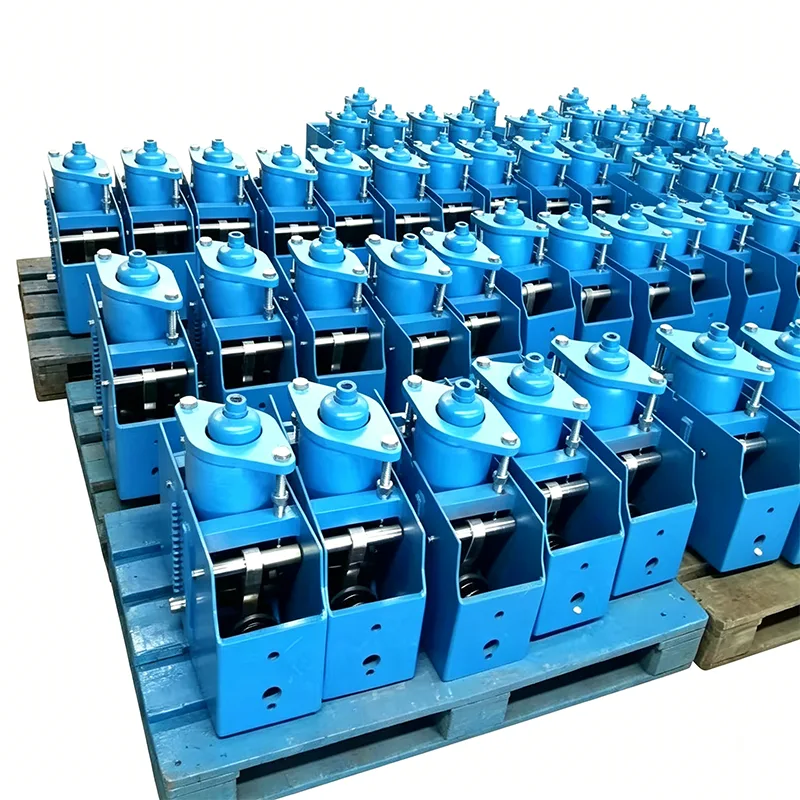

Hỗ trợ lò xo liên tục Cantilever

Trong các hệ thống đường ống công nghiệp lớn, khi đường ống trải qua sự dịch chuyển theo chiều dọc đáng kể, các giá đỡ lò xo thông thường sẽ tạo ra sự thay đổi tải trọng đáng chú ý, từ đó gây thêm áp lực rất lớn lên các thiết bị nhạy cảm được kết nối (như tua bin hơi nước, nồi hơi, máy nén, v.v.). Tận dụng 14 năm tích lũy kỹ thuật trong công nghệ hỗ trợ đường ống, Công ty TNHH Công nghệ Đường ống Dương Châu Tianshun phát triển và sản xuất Hỗ trợ lò xo liên tục Cantilever một cách chuyên nghiệp. Sản phẩm này áp dụng nguyên lý cân bằng mômen để đảm bảo lực hỗ trợ không đổi trong suốt quá trình dịch chuyển theo phương thẳng đứng của đường ống. Tính năng này làm cho nó trở thành một thiết bị hỗ trợ quan trọng cho các hệ thống đường ống có dung tích lớn và các tình huống trong đó tốc độ thay đổi tải phải được kiểm soát chặt chẽ. Nó tránh được sự truyền lực bất lợi trong hệ thống đường ống một cách hiệu quả và đảm bảo hoạt động an toàn của thiết bị cốt lõi.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo không đổi	Ví dụ
Model/Dòng sản phẩm	PH, LH, CA, CS, TH
Khả năng chịu tải (Vận hành)	0,1 kN - 500 kN
Tổng số chuyến đi	50mm, 100mm, 200mm, 400mm
Du lịch thực tế	Lên đến 600mm
Độ lệch tải (Dung sai)	±5% (Tiêu chuẩn) / ±3% (Cao)
Vị trí lắp đặt	Ngang / Dọc
Hoàn thiện nhà ở	Mạ kẽm nhúng nóng / Epoxy
Nhiệt độ hoạt động.	-20°C đến +80°C (Môi trường xung quanh)
Vật liệu cuộn lò xo	60Si2Mn / 50CrVA
Phạm vi điều chỉnh tải	±10% (Điều chỉnh trường)

Cấu trúc cốt lõi và tính chất cơ học

Bộ phận hỗ trợ lò xo cố định Cantilever của chúng tôi áp dụng cấu trúc kết hợp chính xác giữa đòn bẩy đúc hẫng và lò xo, biến cân bằng cơ học phức tạp thành các sản phẩm kỹ thuật đáng tin cậy. Các thông số kỹ thuật cốt lõi và đặc điểm cấu trúc của nó như sau:

Kích thước kỹ thuật	Chỉ số hiệu suất và giá trị kỹ thuật
Tốc độ thay đổi tải	Tốc độ thay đổi tải trọng lý thuyết bằng 0 (độ lệch thực tế 5%), cung cấp lực hỗ trợ không đổi và loại bỏ hoàn toàn ứng suất bổ sung.
Công suất dịch chuyển dọc	Hỗ trợ bù dịch chuyển dọc từ 0 ~ 300mm hoặc thậm chí lớn hơn, được thiết kế đặc biệt cho các hệ thống đường ống có dịch chuyển lớn.
Ưu điểm kết cấu đúc hẫng	Áp dụng thiết kế đòn bẩy đúc hẫng, với cấu trúc nhỏ gọn và chiếm không gian nhỏ, thích ứng với môi trường lắp đặt phức tạp tại chỗ.
Chất liệu và chống ăn mòn	Các bộ phận chịu lực lõi được làm bằng thép hợp kim cường độ cao, bề mặt được mạ kẽm nhúng nóng hoặc chống ăn mòn, thích ứng với điều kiện làm việc khắc nghiệt.

Ứng dụng kỹ thuật và khả năng thích ứng tại chỗ

Trong các ứng dụng kỹ thuật thực tế, việc lắp đặt đường ống thường gặp phải những hạn chế về không gian phức tạp. Hỗ trợ lò xo liên tục Cantilever của chúng tôi giải quyết đầy đủ các điểm yếu của việc xây dựng tại chỗ:

Cài đặt trạng thái lạnh chính xác: Trước khi giao hàng, chúng tôi nén trước và khóa lò xo ở vị trí tải ở trạng thái nguội theo điều kiện ứng suất đường ống và yêu cầu dịch chuyển nhiệt do khách hàng cung cấp. Trong quá trình lắp đặt tại chỗ, chỉ cần điều chỉnh tinh chỉnh cột ren để đạt trạng thái thiết kế, rút ​​ngắn đáng kể thời gian thi công.

Phương pháp ra rễ linh hoạt: Cấu trúc đúc hẫng thích ứng với các điều kiện ra rễ khác nhau. Cho dù đó là dầm kết cấu thép, móng bê tông hay thân thiết bị, việc root ổn định có thể đạt được thông qua các đầu nối gốc phù hợp (chẳng hạn như các tấm hàn đơn, tay đòn kẹp ống, v.v.).

Trạng thái vận hành trực quan: Được trang bị các tấm chỉ báo dịch chuyển và cân tải có độ chính xác cao, nhân viên vận hành và bảo trì có thể đánh giá trực quan xem đường ống có ở vị trí làm việc được thiết kế mà không cần tháo rời vỏ hay không, tạo điều kiện thuận lợi cho việc kiểm tra hàng ngày và bảo trì phòng ngừa.

Hệ thống kiểm soát chất lượng và sản xuất nghiêm ngặt

Thử nghiệm nội bộ toàn diện được thực hiện trên mọi sản phẩm trước khi giao hàng

Trước khi giao hàng, mỗi sản phẩm đều trải qua quá trình thử nghiệm nội bộ hoàn chỉnh. Quá trình này bao gồm kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT nếu có, kiểm tra tải trọng lò xo với các đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.

Làm rõ về chứng nhận của bên thứ ba

Thử nghiệm nội bộ không giống như thử nghiệm của bên thứ ba được ILAC công nhận. Nếu cần có thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm thì dịch vụ này có thể được cung cấp dưới dạng dịch vụ tùy chọn riêng biệt.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Dịch vụ này bao gồm phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.

2. Mối hàn NDT

Các phương pháp hiện có bao gồm Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Đường cong chuyển tải được bao gồm.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Ưu điểm khác biệt của chúng tôi

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA.

Hơn cả một nhà cung cấp nội địa tiêu chuẩn

Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo. Chúng tôi cũng giúp sắp xếp việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời chúng tôi hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Tại sao chọn Hỗ trợ lò xo liên tục Cantilever của Tianshun?

Di sản kỹ thuật sâu sắc: Dựa vào 14 năm kinh nghiệm trong ngành và đội ngũ R&D chuyên nghiệp, chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện từ phân tích ứng suất đường ống, tính toán lựa chọn loại đến hướng dẫn lắp đặt.

Xác minh dự án toàn cầu: Các sản phẩm đã hoạt động ổn định trong các dự án điện, hóa dầu và năng lượng tại hơn 40 quốc gia trên thế giới, vượt qua thử nghiệm của nhiều tổ máy khởi động/tắt máy và điều kiện làm việc khắc nghiệt.

Khả năng dịch vụ tùy chỉnh: Đối với các hạn chế về không gian đặc biệt hoặc các yêu cầu tải trọng không chuẩn, chúng tôi có thể cung cấp các giải pháp kỹ thuật và thiết kế kết cấu đúc hẫng tùy chỉnh.

Đảm bảo sau bán hàng đáng tin cậy: Chúng tôi đã thiết lập một cơ chế phản hồi và hồ sơ khách hàng hoàn chỉnh, cung cấp đánh giá tình trạng, hướng dẫn cài đặt lại phụ tải và thay thế trong quá trình bảo trì ngừng hoạt động, giảm rủi ro vận hành và bảo trì của các nhà máy điện.
