Hỗ trợ lò xo biến loại F

Yangzhou Tianshun Pipeline Technology Co., Ltd., được thành lập vào năm 2012, sản xuất đầy đủ các sản phẩm theo tiêu chuẩn Móc treo và Hỗ trợ lò xo biến thiên HG/T 20644. Hỗ trợ lò xo biến thiên loại F là sản phẩm hỗ trợ loại cơ sở trong dòng tiêu chuẩn, được thiết kế đặc biệt để hỗ trợ đáy của đường ống. Nó được sử dụng rộng rãi trong các hệ thống đường ống dịch chuyển vừa và nhỏ trong các ngành công nghiệp điện, hóa dầu, luyện kim và các ngành công nghiệp khác, và là một trong những mô hình lò xo biến thiên được sử dụng rộng rãi nhất trong kỹ thuật.

Thông số kỹ thuật sản phẩm

Cấu trúc và tính năng của sản phẩm loại F

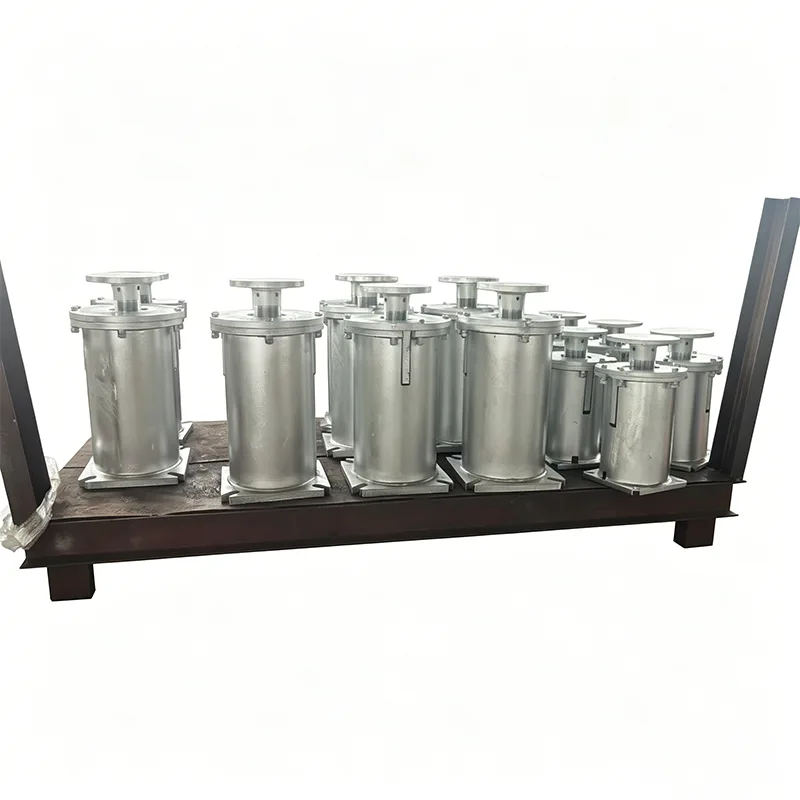

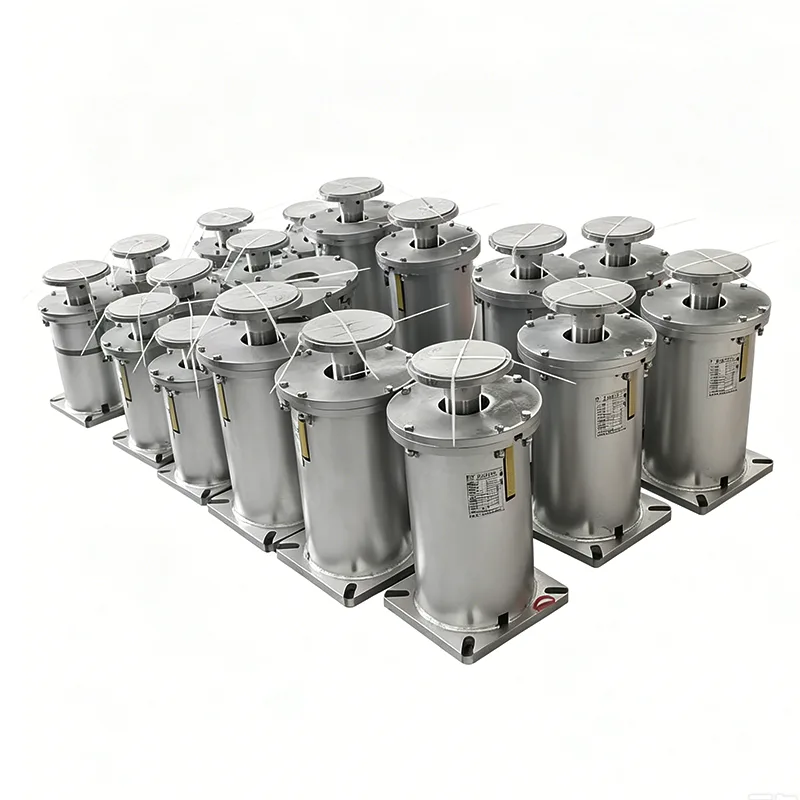

Hỗ trợ lò xo biến đổi loại F sử dụng cấu trúc hộp dọc, bao gồm các phần sau:

►  Tấm đế: Tấm đế đỡ rộng, liên kết với móng

▶  Xi lanh lò xo: ​​Lò xo nén xoắn ốc hình trụ tích hợp

►  Tấm trên cùng: Tấm tải, nối với giá đỡ đường ống

▶  Tấm chỉ báo dịch chuyển: Đánh dấu vị trí trạng thái nóng và lạnh

►  Bu lông khóa: Bị khóa trong quá trình vận chuyển và lắp đặt

▶  Bu lông điều chỉnh độ cao: Tinh chỉnh tải trọng tại chỗ

Tính năng thiết kế cốt lõi

Thiết kế mô-đun tiêu chuẩn

Hoàn toàn tuân thủ tiêu chuẩn HG/T 20644, có thể hoán đổi với các sản phẩm của các nhà sản xuất khác

Chuỗi tải trọng và chuyển vị được tiêu chuẩn hóa, thuận tiện cho việc lựa chọn viện thiết kế

Kích thước lắp đặt thống nhất, thuận tiện cho việc mua sắm kỹ thuật

Cài đặt sẵn tại nhà máy

Lò xo được nén sẵn theo tải trọng thiết kế, khóa ở trạng thái nguội

Chỉ cần tháo bu lông khóa sau khi lắp đặt tại chỗ để đưa vào sử dụng

Không cần điều chỉnh lực nén lò xo tại chỗ

Cấu trúc nhỏ gọn

Thiết kế theo chiều dọc, diện tích sàn nhỏ

Chiều cao tổng thể 200-400mm, thích hợp cho những dịp có không gian hạn chế

Trọng tâm thấp, ổn định tốt

Bảo trì thuận tiện

Cụm lò xo có thể được kéo ra và thay thế riêng biệt

Chỉ báo dịch chuyển rõ ràng, trong quá trình kiểm tra

Không có bộ phận bị mòn, thiết kế không cần bảo trì

Bảng tham khảo nhanh thông số kỹ thuật loại F

Tiêu chuẩn thi công: HG/T 20644-2024Tỷ lệ thay đổi tải: 25% (yêu cầu tiêu chuẩn) Vật liệu lò xo: ​​Thép lò xo 50CrVA Chất liệu vỏ: Q235BXử lý chống ăn mòn: Phun cát tẩy gỉ + sơn lót giàu kẽm + sơn phủ ngoài

Giải thích chi tiết về quy tắc mã hóa mô hình

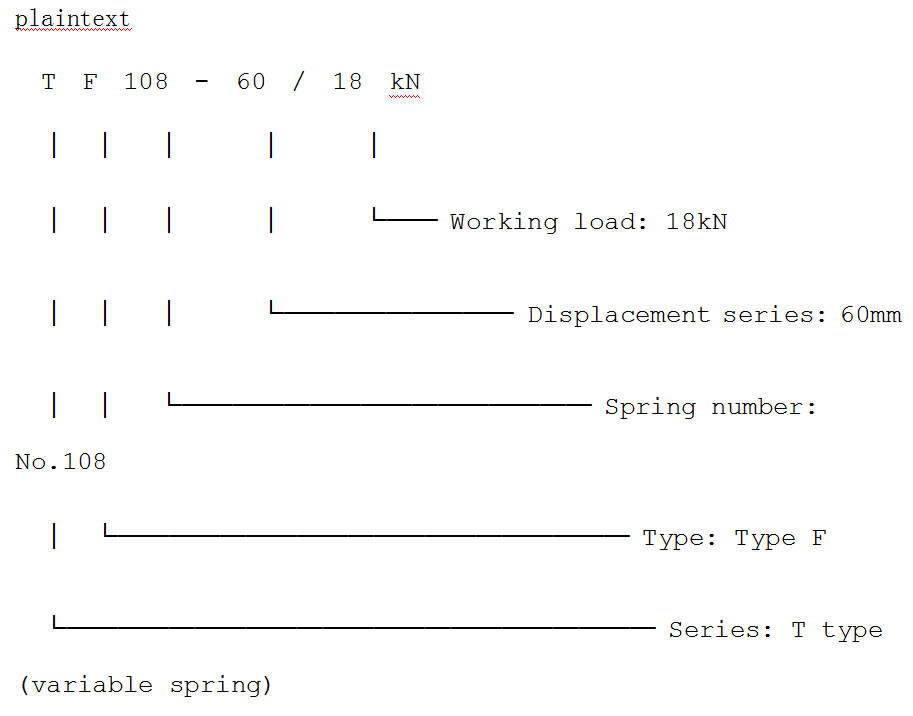

Ví dụ mã hóa mô hình tiêu chuẩn của Hỗ trợ lò xo biến đổi loại F:

Các thông số cần thiết để lựa chọn:

▶  Tải trọng làm việc của đường ống (kN)

▶  Sự dịch chuyển nhiệt theo chiều dọc của đường ống (mm)

▶  Hướng dịch chuyển (lên/xuống)

▶  Mức độ ăn mòn môi trường

Đội ngũ chuyên nghiệp của chúng tôi có thể trực tiếp cung cấp các mẫu sản phẩm Loại F chính xác dựa trên các thông số đường ống mà bạn cung cấp.

Ví dụ về lựa chọn (Hướng dẫn từng bước)

Ví dụ về điều kiện làm việc:

▶  Tải trọng làm việc của đường ống: 15kN

▶  Độ dịch chuyển nhiệt hướng lên trên của đường ống: 40mm

Các bước lựa chọn:

1.Xác định chuỗi chuyển vị: chuyển vị 40mm, chọn chuỗi 60mm (lề dự trữ)

2. Tính toán tải trạng thái nóng: chuyển vị lên trên, nhả lò xo, giảm tải

3.Bảng kiểm tra độ cứng của lò xo: ​​chọn lò xo số 106, độ cứng 0,25kN/mm

4. Tính toán thay đổi tải: 40mm × 0,25kN/mm = thay đổi 10kN

5. Xác minh tỷ lệ thay đổi: 10kN / 15kN = 6,7% ≤ 25%, đáp ứng yêu cầu

Mẫu cuối cùng: TF106-60/15kN

Việc lựa chọn Hỗ trợ lò xo biến thiên loại F có vẻ phức tạp nhưng thực tế lại tuân theo các tiêu chuẩn. Chúng tôi cung cấp dịch vụ lựa chọn miễn phí: bạn chỉ cần cung cấp các thông số đường ống và chúng tôi sẽ cung cấp các mô hình chính xác.

Các kịch bản ứng dụng điển hình của loại F

Kiểm soát chất lượng và giao hàng

Kiểm soát chất lượng sản xuất

Kiểm tra lò xo đặc biệt: Kiểm tra tải 100% cho mỗi lò xo, ghi lại đường cong độ cứng

Cài đặt nén trước: nén chính xác về vị trí trạng thái nguội theo yêu cầu đặt hàng, khóa

Hiệu chuẩn chỉ báo dịch chuyển: vị trí tấm chỉ báo chính xác đến ± 1mm

Xử lý chống ăn mòn: phun cát loại Sa2.5, độ dày lớp phủ ≥80μm

Kiểm tra bề ngoài: kiểm tra toàn diện các mối hàn, kích thước và dấu hiệu

Ưu điểm giao hàng

Hàng có sẵn: các mẫu thông dụng (TF030-TF120, độ dịch chuyển 30/60/90) còn hàng

Giao hàng nhanh: đơn hàng có sẵn được vận chuyển trong vòng 3 ngày, đơn hàng tùy chỉnh 7-10 ngày

Giá số lượng lớn: giá theo cấp bậc cho việc mua sắm số lượng lớn kỹ thuật

Tài liệu đầy đủ: mỗi lô sản phẩm đều có chứng chỉ chất lượng, báo cáo kiểm tra lò xo, hướng dẫn lắp đặt

Dịch vụ và hỗ trợ

Lựa chọn miễn phí: Các kỹ sư chuyên nghiệp cung cấp tính toán lựa chọn để đảm bảo mô hình chính xác

Cung cấp bản vẽ: Cung cấp bản vẽ kích thước lắp đặt tiêu chuẩn để hợp tác với thiết kế

Hỗ trợ kỹ thuật: Trả lời các câu hỏi khác nhau trong quá trình cài đặt, vận hành và sử dụng

Bảo hành chất lượng: Bảo hành sản phẩm 2 năm, thay thế miễn phí nếu hư hỏng không phải do con người

Ứng phó khẩn cấp: Cung cấp giải pháp cho các sự cố tại chỗ trong vòng 24 giờ

Phụ tùng thay thế: Cụm lò xo, bu lông và các bộ phận chịu mài mòn khác

Hỗ trợ lò xo biến thiên loại F là sản phẩm chung tiêu chuẩn trong ngành hóa chất và cũng là mô hình lò xo biến thiên được sử dụng rộng rãi nhất trong kỹ thuật. Chúng tôi đã tập trung vào sản xuất hàng loạt tiêu chuẩn trong 14 năm, với chất lượng sản phẩm ổn định và giao hàng kịp thời, đồng thời đã phục vụ các dự án kỹ thuật tại hơn 40 quốc gia trên thế giới. Chọn loại F tiêu chuẩn, chọn độ tin cậy và tiện lợi.
