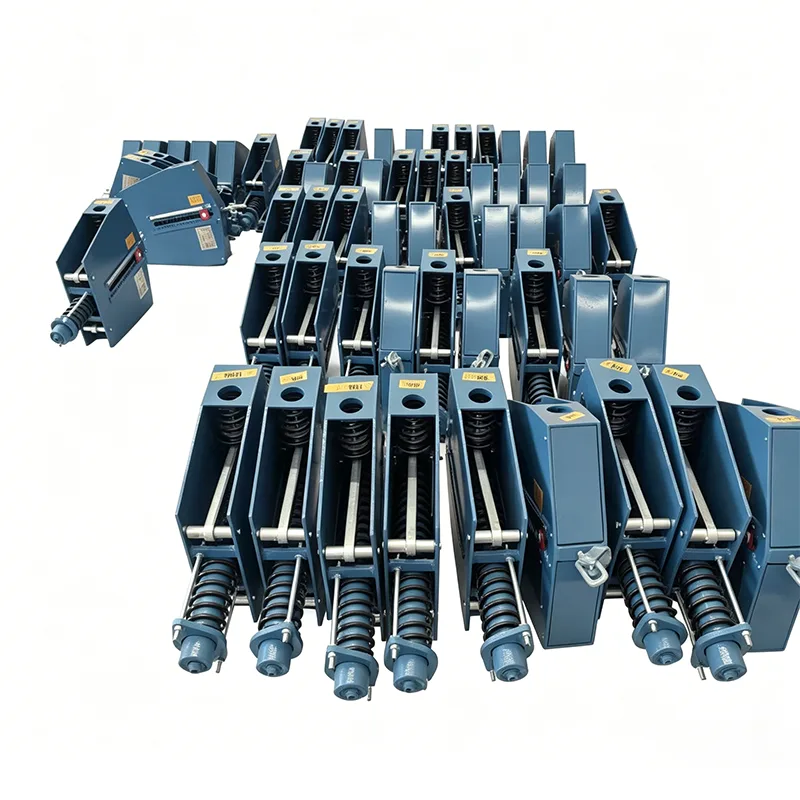

Hỗ trợ treo mùa xuân liên tục

Ở nhiều khu công nghiệp, thiết bị, lối đi, nhóm van hoặc các chướng ngại vật khác tồn tại bên dưới đường ống, khiến cho các giá đỡ gắn trên sàn không thể lắp đặt được. Trong khi đó, một số đường ống có đường kính lớn có chuyển vị nhiệt vượt quá 100mm và sự dao động tải trọng của các giá đỡ lò xo biến đổi thông thường sẽ khiến ứng suất đường ống vượt quá giới hạn cho phép.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Hỗ trợ lò xo treo liên tục giải quyết thách thức ngành này một cách hoàn hảo. Nó được lắp đặt bằng hệ thống treo từ các kết cấu thép trên cao, không chiếm không gian bên dưới đường ống, đồng thời cung cấp lực hỗ trợ không đổi với tỷ lệ dao động 5% trong toàn bộ hành trình.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo không đổi	Ví dụ
Model/Dòng sản phẩm	PH, LH, CA, CS, TH
Khả năng chịu tải (Vận hành)	0,1 kN - 500 kN
Tổng số chuyến đi	50mm, 100mm, 200mm, 400mm
Du lịch thực tế	Lên đến 600mm
Độ lệch tải (Dung sai)	±5% (Tiêu chuẩn) / ±3% (Cao)
Vị trí lắp đặt	Ngang / Dọc
Hoàn thiện nhà ở	Mạ kẽm nhúng nóng / Epoxy
Nhiệt độ hoạt động.	-20°C đến +80°C (Môi trường xung quanh)
Vật liệu cuộn lò xo	60Si2Mn / 50CrVA
Phạm vi điều chỉnh tải	±10% (Điều chỉnh trường)

So sánh giữa phương pháp lắp đặt treo và lắp đặt trên sàn

Hai phương pháp lắp đặt có các kịch bản áp dụng tương ứng cho các điều kiện địa điểm khác nhau và Hỗ trợ lò xo treo liên tục mang lại những lợi thế không thể thay thế trong môi trường bị giới hạn về không gian:

Thứ nguyên so sánh	Hỗ trợ treo mùa xuân liên tục	Hỗ trợ lò xo liên tục gắn trên sàn
Vị trí lắp đặt	Bên dưới kết cấu thép trên cao/dầm bê tông	Trên mặt đất/bệ thiết bị
Chiếm giữ không gian dưới đường ống	Không có	Nghề nghiệp đầy đủ
Khó khăn cài đặt	Trung bình (yêu cầu hoạt động ở độ cao)	Thấp
Tải đường dẫn chuyển	Đường ống → Hỗ trợ → Cấu trúc trên cao	Đường ống → Hỗ trợ → Nền móng
Kịch bản áp dụng	Đường ống có chướng ngại vật bên dưới, đường ống trên cao	Đường ống có đủ không gian bên dưới
Khả năng tải tối đa	1200kN	2000kN
Độ dịch chuyển tối đa	400mm	600mm

Thiết kế kết cấu được tối ưu hóa dành riêng cho điều kiện treo

Dựa trên thiết kế hỗ trợ lò xo không đổi chung, Hỗ trợ lò xo cố định treo đã trải qua các tối ưu hóa có mục tiêu cho các đặc tính ứng suất khi lắp đặt hệ thống treo:

▶  Vòng nâng tích hợp được rèn: Các vấu nâng phía trên áp dụng công nghệ rèn nguyên khối không có khuyết tật khi hàn, đạt hệ số an toàn gấp 2,5 lần.

▶  Thiết bị hạn chế chống lắc: Được trang bị các cấu trúc hạn chế ngang để ngăn chặn sự lắc lư quá mức của đường ống trong quá trình vận hành.

▶  Bộ thanh treo có thể điều chỉnh: Thanh treo có thể điều chỉnh tiêu chuẩn 1–3m để thích ứng với các độ cao lắp đặt khác nhau.

▶  Thiết kế chống rơi: Cơ chế an toàn kép được lắp đặt tại tất cả các điểm kết nối để ngăn ngừa rơi từ độ cao.

▶  Chỉ báo dịch chuyển trực quan: Các tấm tỷ lệ lớn được gắn ở bên cạnh để nhân viên mặt đất dễ dàng quan sát trạng thái vận hành.

Biểu đồ đặc điểm kỹ thuật tiêu chuẩn đầy đủ

Năm dòng sản phẩm Hỗ trợ lò xo treo tiêu chuẩn hiện có sẵn để đáp ứng hầu hết các yêu cầu ứng dụng công nghiệp:

Dòng mô hình	Phạm vi tải định mức (kN)	Phạm vi dịch chuyển định mức (mm)	Phạm vi nhiệt độ hoạt động (°C)	Chiều dài thanh treo tiêu chuẩn (m)	Đơn vị trọng lượng tối đa (kg)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
HCS-100	50–100	100, 150	-40 ~ +450	2.0	250
HCS-200	100–200	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

Tất cả các sản phẩm đều tuân thủ các tiêu chuẩn GB/T 17116.2, ANSI/ASME B31.1 và API RP 551.

Hiệu suất được đo lường so với tiêu chuẩn ngành

Các chỉ số hiệu suất chính của Hỗ trợ lò xo treo đều vượt quá yêu cầu tiêu chuẩn quốc gia. Tất cả dữ liệu đến từ hồ sơ kiểm tra đầy đủ 100% của phòng thí nghiệm được CNAS công nhận của chúng tôi:

Chỉ số hiệu suất	Yêu cầu tiêu chuẩn quốc gia	Giá trị đo được Tianshun
Tốc độ biến động tải	5%	4%
Nâng độ bền kéo của vấu	Tải trọng định mức 1,5 lần	2,5 lần tải định mức
Kiểm tra mối hàn không phá hủy	lấy mẫu 20%	Kiểm tra đầy đủ 100%
Cuộc sống mệt mỏi	≥100.000 chu kỳ	≥150.000 chu kỳ
Độ chính xác điều chỉnh thanh treo	±10mm	±5mm

Hệ thống kiểm soát chất lượng có thể theo dõi toàn bộ vòng đời

Để đảm bảo an toàn tuyệt đối cho các sản phẩm được lắp đặt ở độ cao lớn, chúng tôi gán một mã nhận dạng sản phẩm duy nhất cho mỗi Bộ phận hỗ trợ Lò xo cố định treo, cho phép truy xuất nguồn gốc đầy đủ trong vòng đời:

▶  Khả năng truy xuất nguồn gốc nguyên liệu thô: Mỗi lô thép đều có Giấy chứng nhận thử nghiệm nhà máy (MTC) ban đầu và kết quả phân tích quang phổ được gắn với mã nhận dạng.

▶  Hồ sơ quy trình sản xuất: Người vận hành và dấu thời gian cho tất cả các quy trình quan trọng (hàn, xử lý nhiệt, lắp ráp) đều được ghi lại đầy đủ.

▶  Lưu trữ Báo cáo Kiểm tra: Tất cả các báo cáo kiểm tra được chuyển đổi thành tệp điện tử và có thể truy vấn trực tuyến thông qua mã nhận dạng.

►  Đánh dấu Nhà máy: Mã nhận dạng duy nhất, ngày sản xuất và mã số thanh tra được khắc trên bảng tên sản phẩm.

▶  Theo dõi sau bán hàng: Thông tin vận hành và lắp đặt sản phẩm được nhập đồng bộ vào hệ thống, cung cấp hỗ trợ kỹ thuật trọn đời.

Kịch bản ứng dụng điển hình & Hồ sơ theo dõi

Hỗ trợ lò xo treo liên tục đã được áp dụng thành công tại hơn 320 dự án công nghiệp trên toàn thế giới, với số lượng giao hàng tích lũy vượt quá 180.000 chiếc. Các kịch bản điển hình bao gồm:

▶  Các đoạn ở trên cao của đường ống hơi chính và hơi nóng lại trong các nhà máy điện

▶  Đường ống xử lý trên cao trong khu vực nhà máy lọc dầu

▶  Đường ống trên bể trong kho tiếp nhận LNG

▶  Phần treo của đường ống dẫn khí nóng lò cao trong nhà máy thép

▶  Đường ống dẫn hơi nước trên cao vượt sông và ngang đường trong thành phố

▶  Các đường ống có đường kính lớn ở các đảo thông thường của nhà máy điện hạt nhân

Chúng tôi có thể cung cấp bản sao các hợp đồng dự án trước đây, báo cáo nghiệm thu của chủ sở hữu và ảnh vận hành tại chỗ để làm bằng chứng về năng lực của chúng tôi.

Dịch vụ kỹ thuật và lắp đặt độc quyền

Thử nghiệm nội bộ toàn diện được thực hiện trên mọi sản phẩm trước khi giao hàng

Trước khi giao hàng, mỗi sản phẩm đều trải qua quá trình thử nghiệm nội bộ hoàn chỉnh. Quá trình này bao gồm kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT nếu có, kiểm tra tải trọng lò xo với các đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.

Làm rõ về chứng nhận của bên thứ ba

Thử nghiệm nội bộ không giống như thử nghiệm của bên thứ ba được ILAC công nhận. Nếu cần có thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm thì dịch vụ này có thể được cung cấp dưới dạng dịch vụ tùy chọn riêng biệt.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Dịch vụ này bao gồm phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.

2. Mối hàn NDT

Các phương pháp hiện có bao gồm Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Đường cong chuyển tải được bao gồm.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Ưu điểm khác biệt của chúng tôi

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA.

Hơn cả một nhà cung cấp nội địa tiêu chuẩn

Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo. Chúng tôi cũng giúp sắp xếp việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời chúng tôi hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Câu hỏi thường gặp (FAQ)

Q: Nếu chiều cao lắp đặt không đủ thì sao?

Trả lời: Chúng tôi có thể tùy chỉnh các phiên bản thanh treo ngắn theo chiều cao thực tế của địa điểm hoặc cung cấp các giải pháp lắp đặt nhúng hàng đầu để tiết kiệm tối đa không gian lắp đặt.

Hỏi: Làm thế nào để điều chỉnh tải trọng hỗ trợ từ mặt đất?

A: Tất cả các model đều được trang bị các thiết bị điều chỉnh mặt đất. Việc tinh chỉnh tải có thể được hoàn thành từ mặt đất bằng cách sử dụng cờ lê mở rộng chuyên dụng, loại bỏ nhu cầu vận hành ở độ cao lớn.

Hỏi: Sản phẩm được bảo vệ như thế nào trong quá trình vận chuyển?

Trả lời: Chúng tôi sử dụng các thùng gỗ tùy chỉnh với vật liệu đệm bên trong và các thiết bị cố định để ngăn ngừa biến dạng của cơ cấu thanh kết nối trong quá trình vận chuyển. Một thiết bị khóa vận chuyển cũng được bao gồm để đảm bảo sản phẩm đến địa điểm trong tình trạng hoàn hảo.
