Tóm tắt bài viết:Một hệ thống hỗ trợ đáng tin cậy là điều cần thiết cho các đường ống công nghiệp chịu sự giãn nở nhiệt, co lại, rung và thay đổi tải vận hành. MỘTHỗ trợ lò xo thay đổi cho đường ốngcung cấp chuyển động thẳng đứng có kiểm soát trong khi liên tục hỗ trợ đường ống. Với kinh nghiệm sản xuất chuyên nghiệp,Thiên Thuậncung cấp các giải pháp hỗ trợ lò xo biến đổi được tiêu chuẩn hóa và tùy chỉnh cho các nhà máy điện, cơ sở hóa dầu, hệ thống dầu khí, nhà máy hóa chất, dự án xử lý nước và các ứng dụng công nghiệp đòi hỏi khắt khe khác.
Mục lục
- Hỗ trợ lò xo thay đổi cho đường ống là gì?
- Tại sao cần hỗ trợ lò xo thay đổi trong đường ống công nghiệp?
- Hỗ trợ mùa xuân biến đổi hoạt động như thế nào?
- Thông số kỹ thuật chính là gì?
- Các thành phần chính là gì?
- Ưu điểm chính là gì?
- Hỗ trợ mùa xuân biến đổi được sử dụng ở đâu?
- Bạn nên chọn hỗ trợ lò xo biến đổi phù hợp như thế nào?
- Chất lượng sản xuất ảnh hưởng đến hiệu suất như thế nào?
- Nó so sánh với các ống đỡ khác như thế nào?
- Câu hỏi thường gặp

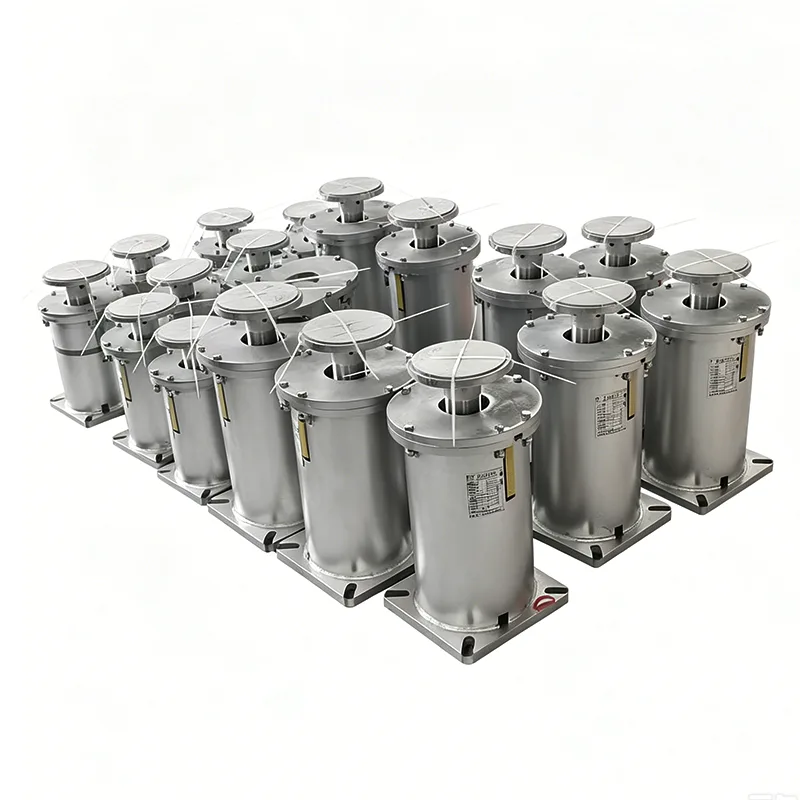

Hỗ trợ lò xo thay đổi cho đường ống là gì?
A Hỗ trợ lò xo thay đổi cho đường ốnglà một giá đỡ cơ học đàn hồi được thiết kế để chịu tải đường ống đồng thời cho phép chuyển động thẳng đứng có kiểm soát. Không giống như giá đỡ cứng làm hạn chế chuyển động, giá đỡ lò xo có thể thay đổi sử dụng đặc tính lệch của lò xo để điều chỉnh những thay đổi về vị trí đường ống.
Đường ống công nghiệp có thể di chuyển đáng kể khi nhiệt độ hoạt động thay đổi. Đường hơi nước, hệ thống nước cấp, đường ống xử lý, đường ống ngưng tụ và các hệ thống nhiệt độ cao khác có thể giãn nở trong quá trình vận hành và co lại sau khi tắt máy. Nếu chuyển động này không được quản lý đúng cách, lực quá mức có thể được truyền đến đường ống, van, mặt bích, vòi phun của thiết bị và các kết nối kết cấu.
Giá đỡ lò xo được lựa chọn phù hợp sẽ giúp phân phối các lực này trong khi vẫn duy trì tải trọng hỗ trợ có thể dự đoán được. Dòng sản phẩm của Tianshun bao gồm các cấu hình tiêu chuẩn và tùy chỉnh được thiết kế cho các khả năng tải, yêu cầu di chuyển, điều kiện lắp đặt và môi trường công nghiệp khác nhau.
Tại sao cần hỗ trợ lò xo thay đổi trong đường ống công nghiệp?
Hỗ trợ đường ống không chỉ đơn giản là vấn đề giữ đường ống tại chỗ. Một hệ thống hỗ trợ được thiết kế phù hợp phải phù hợp với trọng lượng, chuyển động nhiệt, độ rung và các điều kiện vận hành mà không tạo ra ứng suất thứ cấp quá mức.
Các giá đỡ lò xo có thể thay đổi đặc biệt hữu ích khi đường ống cần bù chuyển vị dọc nhưng không yêu cầu sự thay đổi tải cực thấp liên quan đến giá đỡ lò xo không đổi.
- Bù giãn nở nhiệt:Cho phép kiểm soát chuyển động thẳng đứng khi nhiệt độ đường ống thay đổi.
- Phân phối tải:Cung cấp hỗ trợ liên tục cho đường ống và các thành phần liên quan.
- Giảm căng thẳng:Giúp giảm lực quá mức truyền đến thiết bị được kết nối.
- Quản lý rung động:Cung cấp cơ chế hỗ trợ đàn hồi cho hệ thống đường ống vận hành.
- Bảo vệ thiết bị:Giúp giảm nguy cơ tải quá mức tại các điểm kết nối nhạy cảm.
- Cài đặt linh hoạt:Các cấu hình khác nhau có thể được lựa chọn theo yêu cầu của dự án.
Đối với các dự án kỹ thuật, giá đỡ phải luôn được chọn dựa trên trọng lượng thực tế của đường ống, chuyển động, nhiệt độ vận hành, vị trí lắp đặt và điều kiện kết cấu thay vì chỉ chọn giá đỡ dựa trên đường kính ống.
Hỗ trợ mùa xuân biến đổi hoạt động như thế nào?
Nguyên lý hoạt động của giá đỡ lò xo thay đổi dựa trên mối quan hệ giữa độ võng của lò xo và tải trọng tác dụng. Về mặt thực tế, lò xo tạo ra lực hỗ trợ thay đổi khi đường ống chuyển động theo phương thẳng đứng.
Khi đường ống di chuyển xuống dưới, lò xo bị nén thêm và lực đỡ tăng lên. Khi đường ống di chuyển lên trên, độ nén của lò xo giảm và lực đỡ cũng giảm tương ứng. Sự thay đổi được kiểm soát này cho phép bộ phận hỗ trợ theo dõi chuyển động của đường ống trong khi tiếp tục mang tải.
Do đó, sự khác biệt giữa tải lạnh và tải nóng là yếu tố quan trọng cần cân nhắc trong quá trình thiết kế kỹ thuật. Giá đỡ phải được hiệu chỉnh chính xác để điều kiện hoạt động của nó vẫn nằm trong phạm vi thay đổi tải và phạm vi di chuyển cho phép.
Đối với các ứng dụng có độ dịch chuyển dọc vừa phải và mức độ biến đổi tải nhất định có thể chấp nhận được, giá đỡ lò xo thay đổi có thể mang lại sự cân bằng hiệu quả giữa hiệu suất, tính đơn giản về cấu trúc, sự thuận tiện khi lắp đặt và chi phí.
Thông số kỹ thuật chính là gì?
Các dự án đường ống khác nhau đòi hỏi công suất lò xo và phạm vi chuyển động khác nhau. Theo thông tin sản phẩm do Tianshun cung cấp, cấu hình hỗ trợ lò xo thay đổi có thể đáp ứng nhiều điều kiện vận hành công nghiệp.
| Đặc điểm kỹ thuật | Phạm vi / Tùy chọn điển hình | Ý nghĩa kỹ thuật |
|---|---|---|
| Loại hỗ trợ | Loại A, B, C, D, E, F, G | Cung cấp cấu hình linh hoạt cho các điều kiện cài đặt khác nhau |
| Kích thước mùa xuân | Số 0–Không. 22 | Cho phép lựa chọn theo khả năng chịu tải yêu cầu |
| Phạm vi hành trình | 30, 60, 90, 120, 180mm | Phù hợp với các chuyển động đường ống dọc khác nhau |
| Tải vận hành | 0,2–400 kN | Hỗ trợ đường ống với tải vận hành khác nhau |
| Hướng chuyển động | Lên/Xuống | Chứa sự dịch chuyển nhiệt theo chiều dọc |
| Tải biến thể | Tiêu chuẩn 25% | Kiểm soát sự thay đổi lực hỗ trợ trong quá trình di chuyển |
| Vật liệu nhà ở | Thép cacbon Q235/Q355 | Cung cấp sức mạnh và độ bền cấu trúc |
| Xử lý bề mặt | Mạ kẽm nhúng nóng / sơn | Giúp điều chỉnh sự hỗ trợ với các điều kiện môi trường khác nhau |
Những giá trị này phải được coi là tài liệu tham khảo lựa chọn sản phẩm thay vì giới hạn thiết kế chung. Thông số kỹ thuật cuối cùng phải được xác nhận theo điều kiện kỹ thuật thực tế và tài liệu kỹ thuật của nhà sản xuất.
Các thành phần chính là gì?
Một giá đỡ lò xo có thể thay đổi bao gồm một số bộ phận phối hợp. Mỗi bộ phận góp phần tạo nên khả năng chịu tải, độ ổn định khi lắp đặt, khả năng hiển thị khi vận hành hoặc bảo vệ môi trường.
- Lò xo xoắn ốc:Thành phần đàn hồi chính, được sản xuất từ thép lò xo và được xử lý để đạt được hiệu suất cơ học ổn định.
- Tấm kết nối trên và dưới:Kết nối hỗ trợ với cấu trúc đường ống và cấu trúc hỗ trợ.
- Chỉ báo tải:Giúp xác định các điều kiện tải trọng và chuyển vị của lò xo trong quá trình lắp đặt và vận hành.
- Cơ chế khóa:Cố định cụm lò xo trong quá trình vận chuyển, lắp đặt và vận hành thử.
- Vỏ bảo vệ:Giúp che chắn lò xo khỏi bụi, hơi ẩm, nước mưa và tiếp xúc với môi trường ăn mòn.
Sự kết hợp của các thành phần này làm cho hệ thống phù hợp với dịch vụ công nghiệp lâu dài, nơi hiệu suất hỗ trợ ổn định là rất quan trọng.
Ưu điểm chính là gì?
Việc lựa chọn giá đỡ lò xo chính xác có thể góp phần đáng kể vào độ tin cậy của hệ thống đường ống. So với các giá đỡ cứng thông thường, thiết kế lò xo biến thiên cung cấp khả năng di chuyển bổ sung trong khi vẫn tương đối đơn giản để lắp đặt và bảo trì.
Biến đổi tải được kiểm soát
Một giá đỡ lò xo có thể thay đổi được thiết kế phù hợp sẽ hạn chế sự thay đổi lực đỡ khi đường ống di chuyển. Thông tin sản phẩm tiêu chuẩn của Tianshun chỉ định mức biến thiên tải lên tới 25%.
Nhiều tùy chọn tải và di chuyển
Các kích cỡ lò xo và phạm vi hành trình khác nhau giúp dễ dàng điều chỉnh giá đỡ phù hợp với các yêu cầu tải và di chuyển đường ống cụ thể.
Hiệu chuẩn tải trước
Hỗ trợ lò xo có thể được điều chỉnh trước theo yêu cầu cụ thể của dự án, giúp đơn giản hóa việc lắp đặt và vận hành tại nơi làm việc.
Xây dựng thích ứng
Các cấu hình và vật liệu khác nhau có thể được chọn cho các môi trường lắp đặt, giới hạn không gian và điều kiện dịch vụ khác nhau.
Bảo trì thuận tiện
Cấu trúc mô-đun có thể đơn giản hóa việc thay thế và bảo trì thành phần khi cần bảo trì trong suốt vòng đời của thiết bị.
Hỗ trợ mùa xuân biến đổi được sử dụng ở đâu?
Công nghệ này phù hợp với các hệ thống đường ống công nghiệp nơi xảy ra chuyển động thẳng đứng do sự thay đổi nhiệt độ, điều kiện vận hành hoặc độ rung của thiết bị.
- Đường ống dẫn hơi nhà máy nhiệt điện
- Đường ống cấp nước và ngưng tụ
- Đường ống quá trình hóa dầu
- Trao đổi nhiệt kết nối đường ống
- Trạm nén dầu khí
- Buồng van đường ống khí đốt tự nhiên
- Mạng lưới sưởi ấm quận
- Cơ sở xử lý nước và nước thải
- Đường ống tàu và giàn khoan ngoài khơi
- Hệ thống xử lý hóa chất và dược phẩm
Ví dụ, trong các cơ sở sản xuất điện và hóa dầu, đường ống có thể trải qua các chu kỳ làm nóng và làm mát lặp đi lặp lại. Một giá đỡ lò xo có thể thay đổi được lựa chọn chính xác có thể điều chỉnh chuyển vị thẳng đứng đồng thời giúp duy trì sự phân bổ ứng suất dự kiến trên toàn hệ thống đường ống.
Bạn nên chọn hỗ trợ lò xo biến đổi phù hợp như thế nào?
Lựa chọn chính xác là một trong những bước quan trọng nhất trong kỹ thuật hỗ trợ lò xo. Cần lựa chọn giá đỡ theo điều kiện vận hành thực tế thay vì chỉ theo kích thước ống danh nghĩa.
- Xác định tải trọng vận hành:Tính toán trọng lượng đường ống, lớp cách nhiệt, van, phụ kiện, trọng lượng chất lỏng và các bộ phận được hỗ trợ khác.
- Xác định chuyển động thẳng đứng:Thiết lập sự dịch chuyển lên hoặc xuống dự kiến giữa điều kiện lạnh và điều kiện vận hành.
- Kiểm tra sự thay đổi tải:Xác định xem sự thay đổi tải trọng cho phép có phù hợp với thiết bị được kết nối và thiết kế ứng suất đường ống hay không.
- Đánh giá không gian lắp đặt:Chọn một cấu hình phù hợp dựa trên khoảng trống về cấu trúc và bảo trì có sẵn.
- Xem xét điều kiện môi trường:Chọn nhà ở và xử lý bề mặt thích hợp để chống ẩm, ăn mòn, nhiệt độ và tiếp xúc ngoài trời.
- Xác nhận hướng cài đặt:Xác minh xem giá đỡ có cần phù hợp với chuyển động lên hoặc xuống hay không.
- Xem xét tiêu chuẩn kỹ thuật:Đảm bảo hỗ trợ đã chọn tương thích với các thông số kỹ thuật hiện hành của dự án và yêu cầu thiết kế đường ống.
Đối với các dự án phức tạp, các kỹ sư có thể cung cấp tải trọng đường ống, nhiệt độ vận hành, chuyển vị dự kiến, không gian lắp đặt và các thông số quan trọng khác cho nhà cung cấp. Sau đó, nhà sản xuất có thể đề xuất một mô hình và cấu hình phù hợp.
Chất lượng sản xuất ảnh hưởng đến hiệu suất như thế nào?
Hiệu suất hỗ trợ lò xo phụ thuộc nhiều vào tính nhất quán của lò xo, độ chính xác về kích thước, hiệu chỉnh tải, chất lượng vật liệu và quá trình lắp ráp cuối cùng. Do đó, chất lượng sản xuất có liên quan trực tiếp đến độ tin cậy lâu dài của đường ống.
Thiên Thuận báo cáo một phương pháp kiểm soát chất lượng toàn quy trình bao gồm kiểm tra nguyên liệu thô, sản xuất lò xo CNC, kiểm tra hiệu suất lò xo, kiểm tra lắp ráp hoàn thiện và kiểm tra lần cuối trước khi giao hàng. Cơ sở sản xuất của nó bao gồm máy cuộn lò xo CNC, thiết bị kiểm tra lò xo, máy quang phổ và dụng cụ kiểm tra không phá hủy.
Theo thông tin sản phẩm, mỗi lò xo đều trải qua nhiều lần thử nghiệm nén và tải để xác minh hiệu suất ổn định trước khi lắp ráp. Hệ thống quản lý chất lượng của công ty được chứng nhận ISO 9001:2015, trong khi các sản phẩm của công ty được tuyên bố tuân thủ các tiêu chuẩn quốc tế bao gồm các yêu cầu CE và API.
Các biện pháp kiểm soát chất lượng này đặc biệt quan trọng đối với các dự án công nghiệp nơi các trụ đỡ lò xo có thể vẫn hoạt động trong nhiều năm trong các chu kỳ nhiệt lặp đi lặp lại.
Nó so sánh với các ống đỡ khác như thế nào?
| Yếu tố so sánh | Hỗ trợ mùa xuân thay đổi | Hỗ trợ ống cứng | Hỗ trợ mùa xuân liên tục |
|---|---|---|---|
| Chuyển động dọc | Bù đắp cho chuyển động vừa phải | Rất hạn chế | Thích hợp cho chuyển động lớn hơn |
| Tải biến thể | Thông thường 25% | Thay đổi mạnh theo độ dịch chuyển | Thường thấp hơn nhiều |
| Độ phức tạp về cấu trúc | Trung bình | Thấp | Cao |
| Cài đặt | Tương đối đơn giản | Đơn giản | Đòi hỏi khắt khe hơn |
| Mức chi phí | Trung bình | Thấp | Cao |
| Ứng dụng điển hình | Chuyển vị nhiệt chung | Ít hoặc không có chuyển động | Chuyển động lớn hoặc hệ thống có độ nhạy tải cao |
Sự so sánh này cho thấy tại sao không có loại ống đỡ “tốt nhất” phổ biến nào cả. Một giá đỡ lò xo thay đổi đặc biệt hấp dẫn khi đường ống có độ dịch chuyển dọc vừa phải và sự thay đổi có kiểm soát về tải trọng hỗ trợ có thể chấp nhận được.
Câu hỏi thường gặp
1. Chức năng chính của Hỗ trợ lò xo thay đổi cho đường ống là gì?
Chức năng chính của nó là hỗ trợ trọng lượng của đường ống đồng thời cho phép chuyển động thẳng đứng có kiểm soát do giãn nở nhiệt, co lại hoặc thay đổi điều kiện vận hành.
2. Sự khác biệt giữa gối đỡ lò xo thay đổi và gối đỡ lò xo không đổi là gì?
Một giá đỡ lò xo có thể thay đổi sẽ thay đổi lực đỡ của nó khi lò xo bị lệch. Giá đỡ lò xo cố định được thiết kế để duy trì lực hỗ trợ ổn định hơn nhiều trong phạm vi hành trình được chỉ định của nó. Các giá đỡ lò xo có thể thay đổi thường phù hợp khi có thể chấp nhận được sự thay đổi tải vừa phải.
3. Cần có thông tin gì để lựa chọn trụ đỡ lò xo?
Các thông số quan trọng bao gồm tải vận hành, tải lạnh, tải nóng, chuyển vị thẳng đứng, hướng chuyển động, nhiệt độ vận hành, không gian lắp đặt, cấu hình đường ống và điều kiện môi trường.
4. Có những phạm vi di chuyển nào?
Các lựa chọn sản phẩm điển hình bao gồm hành trình 30 mm, 60 mm, 90 mm, 120 mm và 180 mm. Hành trình thích hợp nên được lựa chọn theo chuyển động đường ống được tính toán thực tế.
5. Có thể tùy chỉnh các giá đỡ lò xo thay đổi được không?
Đúng. Các giải pháp tùy chỉnh có thể được phát triển cho các yêu cầu tải trọng đặc biệt, điều kiện dịch chuyển, không gian lắp đặt hạn chế, vật liệu, xử lý bề mặt và các yêu cầu cụ thể khác của dự án.
6. Làm thế nào tôi có thể xác định xem tôi cần một lò xo hỗ trợ thay đổi hay liên tục?
Quyết định phải dựa trên chuyển động của đường ống, sự thay đổi tải trọng hỗ trợ cho phép, độ nhạy của thiết bị được kết nối, phân tích ứng suất và thông số kỹ thuật của dự án. Đối với các hệ thống đường ống quan trọng, việc lựa chọn phải được xác nhận thông qua tính toán kỹ thuật và đánh giá kỹ thuật chuyên nghiệp.
Phần kết luận
Một hệ thống hỗ trợ được thiết kế tốt là nền tảng cho hoạt động an toàn và đáng tin cậy của đường ống công nghiệp. Bằng cách kết hợp hỗ trợ tải đàn hồi với chuyển động thẳng đứng có kiểm soát,Hỗ trợ lò xo thay đổi cho đường ốngcó thể giúp quản lý sự dịch chuyển nhiệt, phân phối tải trọng đường ống, giảm căng thẳng quá mức và bảo vệ thiết bị được kết nối. Đối với các dự án yêu cầu giải pháp tiêu chuẩn hoặc tùy chỉnh, Tianshun cung cấp các hỗ trợ lò xo thay đổi với nhiều cấu hình tải và hành trình, kiểm soát chất lượng sản xuất, hỗ trợ lựa chọn kỹ thuật và hỗ trợ sau bán hàng. Nếu bạn đang lập kế hoạch cho một dự án đường ống mới hoặc nâng cấp hệ thống hỗ trợ hiện có,liên hệ với chúng tôivới các yêu cầu về tải trọng, chuyển vị, nhiệt độ và lắp đặt của bạn để thảo luận về giải pháp hỗ trợ lò xo biến thiên phù hợp cho ứng dụng của bạn.
