Tóm tắt bài viết: A Hỗ trợ mùa xuân thay đổilà một thiết bị hỗ trợ đường ống cơ học được thiết kế để chịu tải đường ống đồng thời hỗ trợ chuyển động thẳng đứng do sự giãn nở, co lại và thay đổi điều kiện vận hành do nhiệt. Không giống như các giá đỡ cứng, nó cho phép dịch chuyển có kiểm soát trong khi vẫn duy trì lực hỗ trợ có thể dự đoán được. Điều này làm cho nó đặc biệt hữu ích cho các nhà máy chế biến, nhà máy điện, nhà máy lọc dầu, cơ sở hóa chất, hệ thống LNG và các ứng dụng đường ống công nghiệp khác. Hướng dẫn này giải thích cách hoạt động của các Hỗ trợ lò xo biến đổi, cách chọn chúng một cách chính xác, yếu tố kỹ thuật nào quan trọng nhất và cách Tianshun có thể cung cấp các giải pháp tiêu chuẩn và tùy chỉnh cho các hệ thống đường ống có yêu cầu khắt khe.

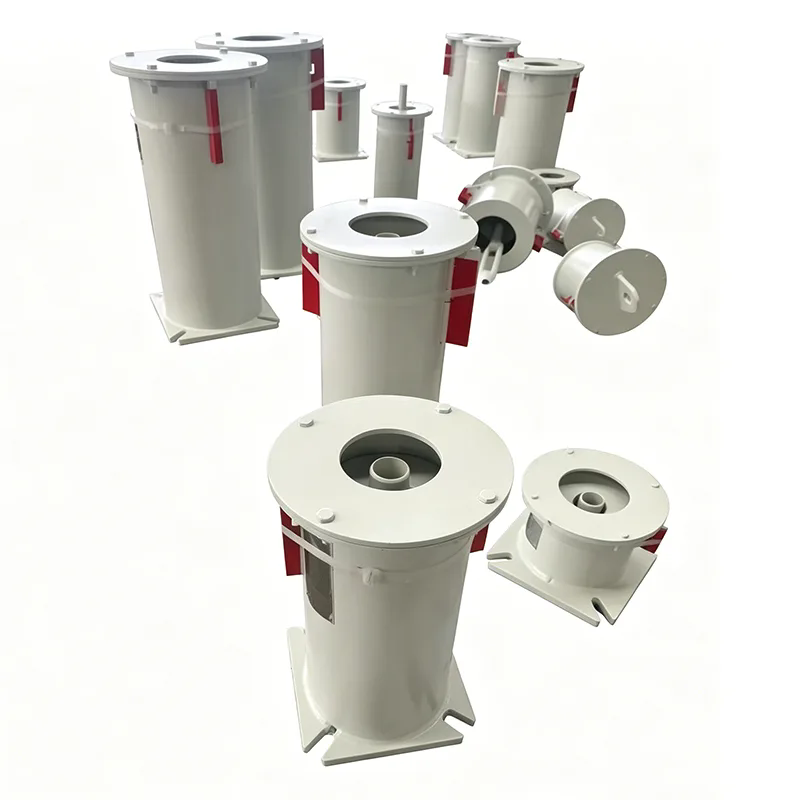

A Hỗ trợ mùa xuân thay đổilà cụm đỡ ống sử dụng lò xo cuộn để đỡ một phần đường ống đồng thời cho phép chuyển động thẳng đứng có kiểm soát. Nó thường được lắp đặt ở nơi đường ống không thể duy trì ở độ cao cố định vì nhiệt độ vận hành làm cho đường giãn nở hoặc co lại.
Trong một giá đỡ cứng nhắc thông thường, điểm đỡ về cơ bản vẫn cố định. Điều này có thể trở thành vấn đề khi đường ống nóng giãn nở. Đường ống có thể cố gắng di chuyển lên hoặc xuống, trong khi giá đỡ cứng cản lại chuyển động đó. Sự tương tác tạo ra có thể làm tăng tải truyền tới đường ống, thiết bị được kết nối, vòi phun, bộ phận kết cấu và các điểm hỗ trợ khác.
Cơ cấu lò xo biến thiên cung cấp giải pháp linh hoạt hơn. Khi ống đỡ di chuyển theo phương thẳng đứng, lò xo sẽ nén hoặc giãn ra. Do đó lực đỡ của nó thay đổi theo đặc tính tải trọng - độ lệch của lò xo.
Mục tiêu không phải là loại bỏ chuyển động. Thay vào đó, mục tiêu làhỗ trợ đường ống đồng thời cho phép chuyển động được tính toán xảy ra một cách có kiểm soát.
Thiên Thuận sản xuất Hỗ trợ lò xo biến đổi cho các ứng dụng đường ống công nghiệp và có thể cung cấp cấu hình dựa trên tải trọng, hành trình, không gian lắp đặt, yêu cầu kết nối, điều kiện môi trường và thông số kỹ thuật của dự án.
Nguyên lý hoạt động dựa trên mối quan hệ giữa tải trọng lò xo và chuyển vị thẳng đứng. Khi đường ống nguội, giá đỡ có tải trọng ban đầu hoặc tải nguội được chỉ định. Khi hệ thống đạt đến nhiệt độ vận hành, đường ống có thể di chuyển theo phương thẳng đứng, làm thay đổi lực nén của lò xo và do đó làm thay đổi lực hỗ trợ của nó.
Ví dụ, một đường hơi nước có thể dâng lên khi nó nóng lên. Nếu Hỗ trợ lò xo thay đổi được đặt bên dưới đường đó, lò xo có thể nén khi đường ống di chuyển lên trên. Giá đỡ tiếp tục chịu trọng lượng của ống, nhưng lực tại giá đỡ thay đổi khi lò xo di chuyển trong phạm vi hoạt động của nó.
Hành vi này có thể được biểu diễn một cách khái niệm bởi:
Thay đổi tải trọng lò xo = Tỷ lệ lò xo × Chuyển động thẳng đứng
Việc lựa chọn thực tế phải xem xét việc phân tích ứng suất đường ống hoàn chỉnh thay vì chỉ dựa vào một phép tính đơn giản. Tốc độ lò xo, tải nóng, tải nguội, hành trình sẵn có, hướng chuyển động và sự thay đổi tải trọng cho phép đều cần được đánh giá cùng nhau.
Đối với nhiều hệ thống công nghiệp, sự thay đổi có kiểm soát về tải trọng hỗ trợ là có thể chấp nhận được. Trong những tình huống này, thiết kế lò xo thay đổi có thể cung cấp giải pháp thay thế phù hợp về mặt kinh tế và kỹ thuật cho việc hỗ trợ lò xo cố định.
Đường ống công nghiệp hiếm khi tĩnh. Thay đổi nhiệt độ, thay đổi áp suất, chu kỳ khởi động và tắt máy, điều kiện chất lỏng và các biến thể của quy trình đều có thể ảnh hưởng đến vị trí đường ống và tải trọng hỗ trợ.
Nếu không có sự sắp xếp hỗ trợ linh hoạt phù hợp, việc kiềm chế quá mức có thể góp phần gây ra một số vấn đề:
Hỗ trợ lò xo thay đổi giải quyết một phần thách thức này bằng cách cung cấp lực hỗ trợ thay đổi khi đường ống di chuyển.
Điều này đặc biệt quan trọng xung quanh các đường dây nóng dài, ống đứng thẳng đứng, kết nối thiết bị, hệ thống hơi nước, đường ống xả, dây chuyền xử lý và các vị trí khác mà sự dịch chuyển nhiệt theo chiều dọc không thể được điều chỉnh hiệu quả bằng các giá đỡ cứng.
Mặc dù cấu trúc chính xác thay đổi tùy theo cấu hình, Hỗ trợ lò xo biến đổi điển hình có chứa một số yếu tố cần thiết.
| Thành phần | Vật liệu điển hình | Chức năng chính |
|---|---|---|
| lò xo cuộn | Thép lò xo | Tạo ra lực hỗ trợ có kiểm soát và hỗ trợ việc di chuyển theo chiều dọc. |
| Nhà ở mùa xuân | Thép cacbon hoặc hợp kim quy định | Bảo vệ và dẫn hướng cụm lò xo. |
| Tấm tải | Thép carbon hoặc thép rèn | Chuyển tải được hỗ trợ vào cơ cấu lò xo. |
| Chỉ báo du lịch | Vật liệu thép không gỉ hoặc chống ăn mòn | Hiển thị vị trí lò xo và giúp xác minh chuyển động vận hành. |
| Hội kết nối | Thép carbon hoặc vật liệu được chỉ định | Kết nối giá đỡ lò xo với đường ống, kết cấu hoặc nền móng. |
| Thành phần điều chỉnh | Thép | Cho phép đặt giá đỡ ở vị trí tải và lắp đặt cần thiết. |
Bản thân mùa xuân là đặc biệt quan trọng. Vật liệu, xử lý nhiệt, độ chính xác trong sản xuất, cài đặt trước và kiểm tra tải ảnh hưởng trực tiếp đến độ tin cậy của giá đỡ đã hoàn thiện.
Thiên Thuận sử dụng các vật liệu lò xo như 60Si2MnA hoặc 50CrVA cho các thiết kế hiện hành và có thể định cấu hình vỏ và các bộ phận kết nối theo môi trường vận hành và yêu cầu của dự án.
Lựa chọn đúng bắt đầu với dữ liệu kỹ thuật chính xác. Việc chọn một giá đỡ chỉ theo đường kính ống là không đủ vì giá đỡ lò xo chủ yếu phản ứng với tải trọng và chuyển động chứ không chỉ riêng kích thước ống.
Các thông số lựa chọn quan trọng bao gồm:
| tham số | Phạm vi ví dụ/Cân nhắc | Tại sao nó quan trọng |
|---|---|---|
| Tải vận hành | Khoảng 0,2–400 kN tùy theo kiểu máy | Xác định công suất lò xo thích hợp. |
| Du lịch dọc | Các tùy chọn phổ biến bao gồm 30, 60, 90, 120 và 180 mm | Phải phù hợp với sự dịch chuyển đường ống được tính toán. |
| Hướng chuyển động | Lên hoặc xuống | Ảnh hưởng đến việc lắp đặt và lựa chọn lò xo. |
| Tải biến thể | Phụ thuộc vào dự án; thường được kiểm soát trong một tỷ lệ phần trăm nhất định | Xác định liệu một giải pháp lò xo biến đổi hay không đổi là phù hợp. |
| Vật liệu nhà ở | Thép carbon hoặc vật liệu tùy chỉnh | Phải chịu được các điều kiện cơ học và môi trường. |
Cách tiếp cận an toàn nhất là chọn hỗ trợ từ bản phân tích ứng suất đường ống và bản vẽ hỗ trợ. Tianshun có thể xem xét thông tin tải nóng, tải lạnh, chuyển động và kích thước trước khi đề xuất dòng lò xo phù hợp.
Các giá đỡ lò xo thay đổi và không đổi giải quyết các vấn đề kỹ thuật có liên quan nhưng khác nhau. Sự khác biệt chính là lực hỗ trợ thay đổi bao nhiêu khi đường ống di chuyển.
| Tính năng | Hỗ trợ mùa xuân thay đổi | Hỗ trợ mùa xuân liên tục |
|---|---|---|
| Lực lượng hỗ trợ | Những thay đổi khi di chuyển theo chiều dọc | Được thiết kế để duy trì gần như không đổi |
| Ứng dụng điển hình | Chuyển động nhiệt vừa phải và biến đổi tải chấp nhận được | Các vị trí quan trọng yêu cầu biến đổi tải rất thấp |
| Sự thi công | Cơ chế lò xo tương đối đơn giản | Sự sắp xếp cơ khí phức tạp hơn |
| Trị giá | Nói chung là tiết kiệm hơn | Nói chung cao hơn |
| Cân nhắc bảo trì | Thường đơn giản | Cần chú ý đến cơ chế phức tạp hơn của nó |
Quyết định phải luôn dựa trên các yêu cầu kỹ thuật. Một lò xo không đổi không tự động được coi là ưu việt. Khi có thể chấp nhận được sự thay đổi tải trọng hỗ trợ được tính toán, Hỗ trợ lò xo thay đổi có thể cung cấp khả năng di chuyển cần thiết mà không có sự phức tạp không cần thiết.
Hỗ trợ lò xo thay đổi được sử dụng rộng rãi trong các cơ sở công nghiệp nơi đường ống có sự dịch chuyển theo chiều dọc đáng kể.
Đối với đường ống lạnh hoặc cách nhiệt, giá đỡ lò xo cũng có thể được tích hợp vào bố trí giá đỡ rộng hơn được thiết kế để bảo vệ lớp cách nhiệt và duy trì hiệu suất nhiệt cần thiết.
Ngay cả Bộ phận hỗ trợ lò xo biến thiên được sản xuất đúng cách cũng có thể hoạt động kém nếu được lắp đặt hoặc điều chỉnh không chính xác. Do đó, việc lắp đặt phải được coi là một hoạt động do kỹ thuật kiểm soát chứ không chỉ đơn giản là một nhiệm vụ lắp đặt cơ học.
Trước khi cài đặt, hãy xác minh:
Một vấn đề thường gặp ở hiện trường là giải phóng mặt bằng không đủ. Một giá đỡ có thể vừa khít khi đường ống nguội nhưng lại cản trở kết cấu thép gần đó sau khi xảy ra chuyển động nhiệt. Kiểm tra toàn bộ đường bao chuyển động trước khi lắp đặt có thể ngăn cản việc sửa đổi trang web tốn kém.
Việc lắp đặt ngoài trời cũng yêu cầu bảo vệ chống ăn mòn thích hợp. Tùy thuộc vào môi trường, có thể xem xét thép carbon sơn, các bộ phận mạ kẽm nhúng nóng, phần cứng bằng thép không gỉ hoặc hệ thống sơn chuyên dụng.
Giá đỡ lò xo là một bộ phận cơ khí chịu tải. Do đó, tính nhất quán trong sản xuất rất quan trọng vì những khác biệt nhỏ về đặc tính lò xo hoặc cài đặt lắp ráp có thể ảnh hưởng đến phản ứng hỗ trợ thực tế.
Một quy trình sản xuất đáng tin cậy nên bao gồm:
Thiên Thuận tuyên bố rằng Hỗ trợ lò xo biến đổi của nó đã được kiểm tra tải trước khi vận chuyển, với việc kiểm tra bao gồm các điều kiện tải được chỉ định và hành trình lò xo. Tài liệu kiểm tra có thể được cung cấp cho các đơn đặt hàng hiện hành, đồng thời việc kiểm tra của bên thứ ba cũng có thể được sắp xếp khi dự án yêu cầu.
Đối với các dự án xuất khẩu, khách hàng nên làm rõ các chứng chỉ vật liệu cần thiết, kế hoạch kiểm tra, yêu cầu về lớp phủ, dung sai kích thước và các tiêu chuẩn áp dụng trước khi bắt đầu sản xuất.
Đường ống công nghiệp hiếm khi tuân theo một cấu hình chung duy nhất. Ngay cả khi cơ cấu lò xo được tiêu chuẩn hóa, việc lắp đặt xung quanh có thể cần phải sửa đổi.
Tùy thuộc vào dự án, việc tùy chỉnh có thể bao gồm:
Thiên Thuận có thể làm việc từ bản vẽ kỹ thuật, lịch trình hỗ trợ, dữ liệu ứng suất đường ống hoặc thông số kỹ thuật của khách hàng. Cung cấp thông tin chính xác ở giai đoạn báo giá giúp tránh xung đột về kích thước và những thay đổi ở giai đoạn cuối trong quá trình chế tạo hoặc lắp đặt.
Đối với người mua công nghiệp, giá trị của Hỗ trợ lò xo thay đổi vượt ra ngoài chính lò xo. Lựa chọn chính xác, kiểm soát sản xuất, lập tài liệu và phối hợp giao hàng đều ảnh hưởng đến kết quả cuối cùng của dự án.
Thiên Thuận tập trung vào các sản phẩm hỗ trợ đường ống công nghiệp và cung cấp cả giải pháp Hỗ trợ lò xo biến đổi được tiêu chuẩn hóa và tùy chỉnh. Phạm vi sản phẩm của nó bao gồm các cấu hình hỗ trợ lò xo khác nhau và khả năng chịu tải dành cho các cách bố trí đường ống đa dạng.
Những lợi ích chính khi làm việc với một nhà sản xuất có kinh nghiệm bao gồm:
Khi yêu cầu báo giá từ Tianshun, khách hàng có thể cải thiện độ chính xác của lựa chọn bằng cách cung cấp thẻ hỗ trợ, tải vận hành, tải lạnh, chuyển động thẳng đứng, hướng di chuyển, độ cao lắp đặt, tiêu chuẩn yêu cầu, loại kết nối, điều kiện môi trường và không gian có sẵn.
Mục đích chính của nó là hỗ trợ đường ống đồng thời cho phép chuyển động thẳng đứng có kiểm soát. Lò xo điều chỉnh sự dịch chuyển nhiệt trong khi lực hỗ trợ thay đổi trong phạm vi hoạt động được chỉ định.
Nói chung, nó phù hợp khi hệ thống đường ống trải qua chuyển động thẳng đứng và sự thay đổi về tải trọng hỗ trợ có thể chấp nhận được theo phân tích ứng suất đường ống. Thay vào đó, các vị trí quan trọng với sự thay đổi tải trọng cực kỳ hạn chế có thể yêu cầu bố trí lò xo liên tục.
Thông tin hữu ích nhất bao gồm tải nóng, tải lạnh, hành trình thẳng đứng, hướng di chuyển, vị trí hỗ trợ, kích thước lắp đặt, bố trí kết nối, nhiệt độ vận hành và các tiêu chuẩn dự án hiện hành.
Đúng. Tianshun cung cấp các cấu hình tùy chỉnh cho các yêu cầu như hành trình đặc biệt, kích thước vỏ, bố trí kết nối, vật liệu, lớp phủ và điều kiện lắp đặt.

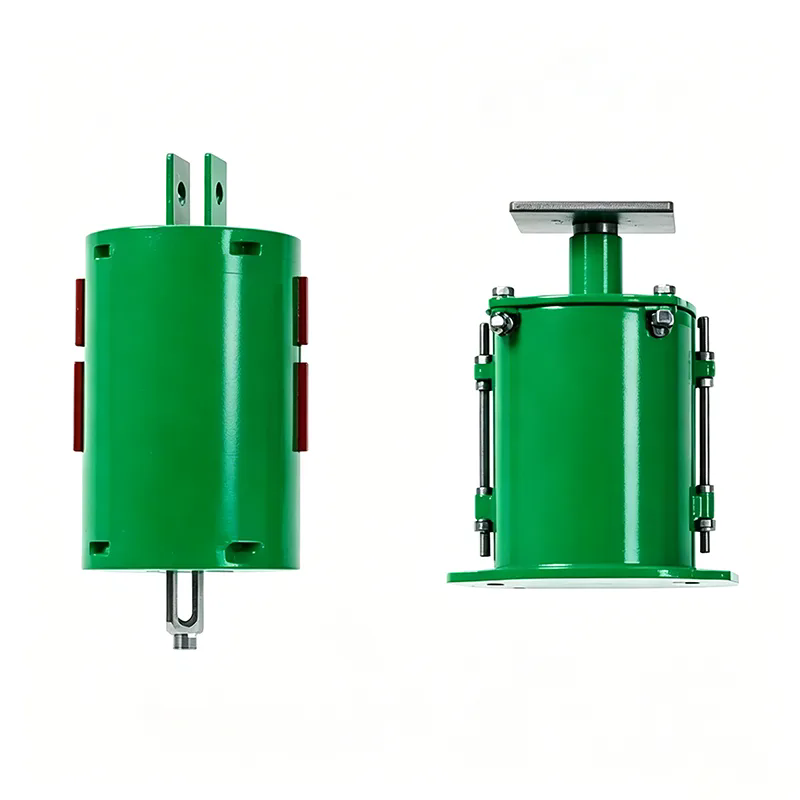

Cơ cấu lò xo thực hiện chức năng cơ bản giống nhau nhưng cách bố trí lắp đặt thì khác. Móc treo lò xo thường được treo trên cấu trúc phía trên, trong khi giá đỡ lò xo có thể được bố trí bên dưới hoặc dọc theo đường ống tùy theo thiết kế.
Việc kiểm tra có thể bao gồm kiểm tra tải quy định ở vị trí nguội và vị trí vận hành, xác minh hành trình, xác nhận cài đặt lò xo và kiểm tra cụm lắp ráp đã hoàn thiện. Quy trình kiểm tra chính xác phụ thuộc vào đặc điểm kỹ thuật của dự án và yêu cầu mua hàng.
Đúng. Các ứng dụng ngoài trời đòi hỏi phải xem xét thích hợp về khả năng chống ăn mòn, hệ thống sơn, thoát nước, tiếp xúc với môi trường và lựa chọn phần cứng. Tianshun có thể cung cấp các phương án xử lý bề mặt phù hợp cho các môi trường hoạt động khác nhau.
Không tự động. Loại hỗ trợ phải được xác định từ cách bố trí đường ống và phân tích ứng suất. Lò xo có thể thay đổi thích hợp khi cần có độ linh hoạt theo chiều dọc được kiểm soát; các giá đỡ cứng vẫn phù hợp khi không cần di chuyển hoặc khi việc hạn chế là một phần của thiết kế.
A Hỗ trợ mùa xuân thay đổicung cấp một cách thiết thực để quản lý chuyển động nhiệt theo chiều dọc trong khi vẫn duy trì sự hỗ trợ đáng tin cậy cho đường ống. Bằng cách cho phép lò xo thay đổi độ nén hoặc độ giãn khi đường ống di chuyển, nó có thể làm giảm các tác động không mong muốn có thể xảy ra khi đường ống hoạt động nhiệt bị hạn chế quá mức.
Tuy nhiên, ứng dụng thành công phụ thuộc vào nhiều điều hơn là việc chọn lò xo có mức tải phù hợp. Tất cả các tải nóng và lạnh, hành trình thẳng đứng, hướng chuyển động, biến đổi tải cho phép, khoảng trống lắp đặt, tiếp xúc với môi trường, cấu hình kết nối, chất lượng sản xuất và các yêu cầu thử nghiệm đều phải được xem xét.
Đối với hệ thống phát điện, hóa dầu, xử lý hóa chất, LNG, nhà máy lọc dầu, thép và các hệ thống đường ống công nghiệp khác, thiết kế hỗ trợ phù hợp có thể giúp cải thiện độ ổn định cơ học và đơn giản hóa việc lắp đặt và bảo trì.
Thiên Thuậncung cấp các giải pháp Hỗ trợ lò xo biến đổi cho các ứng dụng công nghiệp tiêu chuẩn và tùy chỉnh. Nếu bạn có bản vẽ hỗ trợ đường ống, lịch trình lò xo, dữ liệu tải hoặc yêu cầu lắp đặt đặc biệt, hãy gửi chi tiết dự án cho nhóm Tianshun để đánh giá kỹ thuật và cấu hình phù hợp.Liên hệ với chúng tôihôm nay để thảo luận về các yêu cầu Hỗ trợ lò xo biến đổi của bạn và có được giải pháp thiết thực cho dự án đường ống của bạn.
