Yangzhou Tianshun đã thiết kế và sản xuất các giá đỡ lò xo chịu tải không đổi kể từ năm 2012. Các giá treo chịu tải cao của chúng tôi, bao gồm tải trọng thiết kế lên đến 500 kN và có thể tùy chỉnh hơn thế, được xây dựng trong một cơ sở rộng 35.000 m2 với hơn 100 nhân viên có trình độ. Mỗi thiết bị đều được cài đặt trước, thử nghiệm và vận chuyển kèm theo tài liệu đầy đủ tới các dự án ở hơn 45 quốc gia.
|
Bảng thông số móc treo lò xo không đổi |
Ví dụ |
|
Model/Dòng sản phẩm |
PH, LH, CA, CS, TH |
|
Khả năng chịu tải (Vận hành) |
0,1 kN - 500 kN |
|
Tổng số chuyến đi |
50mm, 100mm, 200mm, 400mm |
|
Du lịch thực tế |
Lên đến 600mm |
|
Độ lệch tải (Dung sai) |
±5% (Tiêu chuẩn) / ±3% (Cao) |
|

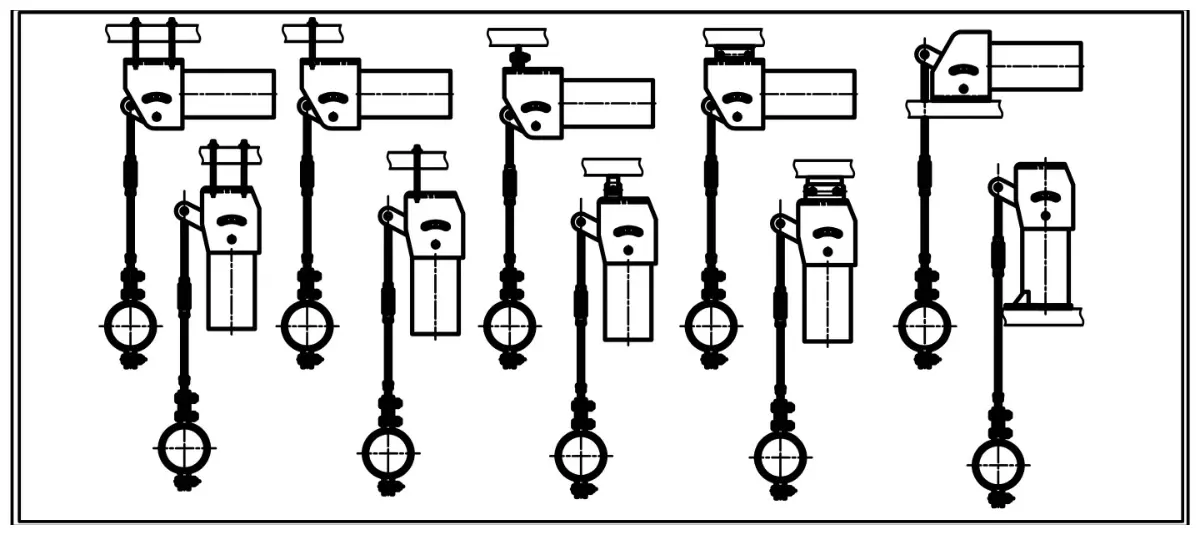

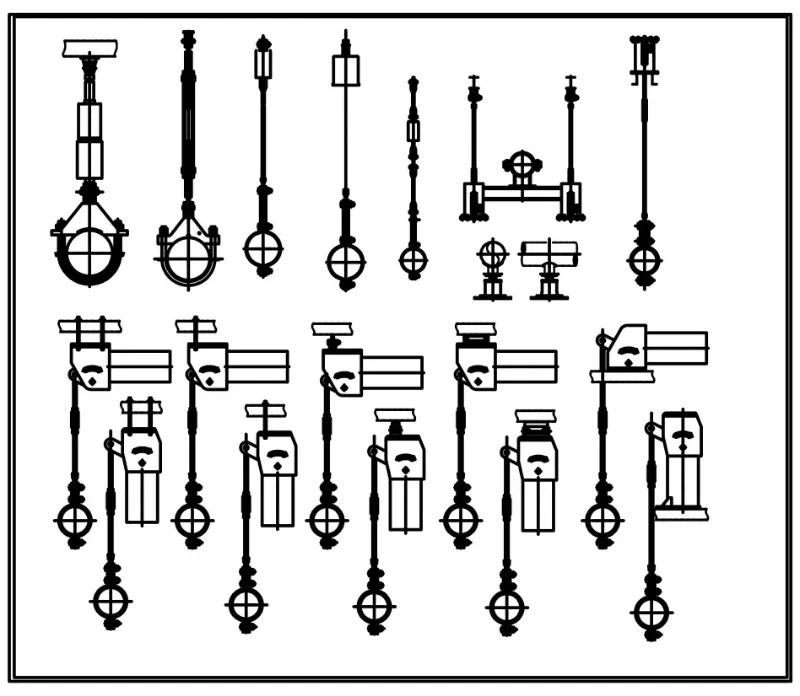

Vị trí lắp đặt |
Ngang / Dọc |
|
Hoàn thiện nhà ở |
Mạ kẽm nhúng nóng / Epoxy |
|
Nhiệt độ hoạt động. |
-20°C đến +80°C (Môi trường xung quanh) |
|
Vật liệu cuộn lò xo |
60Si2Mn / 50CrVA |
|
Phạm vi điều chỉnh tải |
±10% (Điều chỉnh trường) |
Chúng tôi chuyển đổi giữa các tiêu chuẩn quốc gia với điều kiện các thông số tương thích về mặt kỹ thuật. Không có hệ số hiệu chỉnh nào được áp dụng khi tải trọng thiết kế và hành trình nằm trong giới hạn của tiêu chuẩn đã chọn.
Khi Móc treo lò xo không đổi chịu tải cao trải qua sự dịch chuyển theo chiều dọc lớn do giãn nở nhiệt, một giá đỡ lò xo thay đổi sẽ thay đổi lực cản của nó khi lò xo nén hoặc giãn ra. Sự thay đổi tải trọng này có thể truyền ứng suất không mong muốn vào thành ống, thiết bị được kết nối và các giá đỡ liền kề. Một móc treo lò xo cố định giúp loại bỏ vấn đề này bằng cách cung cấp lực hỗ trợ hầu như không thay đổi từ vị trí lạnh đến vị trí vận hành nóng và mọi nơi ở giữa.
Cơ cấu sử dụng lò xo nén tác động thông qua cụm tay quay và thanh truyền. Hình học được bố trí sao cho mômen lò xo xung quanh trục chính bằng mômen tải tại mọi điểm trong hành trình. Kết quả là lực hỗ trợ nằm trong một dải lệch hẹp bất kể đường ống di chuyển theo phương thẳng đứng bao xa.
Các mô hình tiêu chuẩn bao gồm tải vận hành từ 0,1 kN đến 500 kN. Đối với tải trọng vượt quá 500 kN, chúng tôi thiết kế các hỗ trợ tùy chỉnh dựa trên bản vẽ và thông số kỹ thuật của khách hàng. Độ lệch tải được giữ ở mức ±5% giá trị định mức theo tiêu chuẩn, với tùy chọn có độ chính xác cao đạt ±3%. Dung sai chặt chẽ này được xác minh trên băng ghế hiệu chuẩn của chúng tôi trước khi gửi đi.
Vỏ hoạt động như một lớp vỏ bảo vệ, giữ cho các mảnh vụn xây dựng và ô nhiễm tại chỗ tránh xa lò xo và mối liên kết. Có sẵn hành trình tiêu chuẩn 50 mm, 100 mm, 200 mm và 400 mm và hành trình thực tế lên tới 600 mm có thể được cung cấp khi bố trí đường ống yêu cầu. Các điểm dừng giới hạn hành trình trên và dưới được tích hợp để tránh di chuyển quá mức theo một trong hai hướng và thang đo hành trình hiển thị cho phép các nhóm lắp đặt xác nhận vị trí bất kỳ lúc nào.
Cuộn dây lò xo được quấn từ thép 60Si2Mn hoặc 50CrVA, cả hai đều được chọn vì độ bền mỏi cao và hiệu suất ổn định qua nhiều năm chu trình nhiệt. Sự kết hợp giữa vật liệu tốt và quy trình cuộn được kiểm soát sẽ hỗ trợ đầu ra tải ổn định và thời gian phục vụ lâu dài dự kiến trong các nhà máy điện và nhà máy xử lý.
Vít điều chỉnh tải cho phép tinh chỉnh lực hỗ trợ tại chỗ. Xoay vít theo hướng được đánh dấu sẽ tăng hoặc giảm tải theo mức tăng 2%, với tổng phạm vi điều chỉnh từ ±10% đến ±20% tùy thuộc vào kiểu máy. Một mặt số liền kề với vít sẽ đọc điều chỉnh trực tiếp, do đó, người thợ lắp có thể quay số trong cài đặt cần thiết mà không cần tháo thiết bị hoặc sử dụng cảm biến tải trọng bên ngoài.
Mỗi móc treo lò xo cố định rời khỏi nhà máy với các chốt cài sẵn màu đỏ được đặt ở vị trí lắp đặt nguội do khách hàng chỉ định. Các chốt khóa cơ cấu để hệ thống đường ống có thể được kiểm tra thủy tĩnh hoặc làm sạch bằng hóa học mà cụm lò xo không bị lệch thêm. Các chân cắm tiêu chuẩn của chúng tôi được thiết kế để chịu tải gấp đôi tải vận hành định mức trong quá trình thử nghiệm. Nếu dự đoán tải trọng thử nghiệm cao hơn, chúng tôi sẽ gia cố cụm chốt sau khi được thông báo ở giai đoạn đặt hàng. Các chân phải được loại bỏ trước khi vận hành hệ thống.
Hệ thống chất lượng của chúng tôi được chứng nhận đạt tiêu chuẩn ISO 9001:2015. Mỗi móc treo lò xo cố định được lắp ráp và đặt trước theo tải trọng do khách hàng chỉ định và di chuyển trên bệ thử đã hiệu chuẩn. Chúng tôi ghi lại tải trọng tại nhiều vị trí trên hành trình để xác nhận rằng độ lệch vẫn nằm trong dung sai quy định. Những hồ sơ kiểm tra này được lưu giữ và có thể được cung cấp cùng với lô hàng.
Các chứng nhận vật liệu cho cuộn lò xo, thép kết cấu và ốc vít có thể truy nguyên được từ nhà máy. Đối với các dự án yêu cầu tuân thủ ASME B31.1, B31.3, EN 13480 hoặc các quy tắc quốc tế khác, chúng tôi cung cấp các gói tài liệu cần thiết, bao gồm trình độ quy trình hàn và báo cáo NDT khi áp dụng.
Các giá đỡ này được lắp đặt ở bất cứ nơi nào hệ thống đường ống có chuyển vị thẳng đứng lớn và không thể chịu được lực hỗ trợ thay đổi. Các công trình lắp đặt điển hình bao gồm đường ống hơi chính trong các nhà máy nhiệt điện và điện hạt nhân, đường ống hâm nóng nóng, ống tăng nước cấp cho nồi hơi và đường ống xử lý nhiệt độ cao trong nhà máy lọc dầu và nhà máy hóa chất. Trong mỗi trường hợp, móc treo duy trì tải gần như không đổi từ lạnh sang nóng, ngăn chặn sự truyền ứng suất không mong muốn đến các kết nối tuabin, vòi phun bình chứa và các thiết bị nhạy cảm khác.
Một giá đỡ lò xo có thể thay đổi sẽ thay đổi tải trọng của nó khi lò xo lệch đi, có nghĩa là đường ống chịu một lực khác ở trạng thái nóng và lạnh. Một móc treo lò xo cố định được thiết kế sao cho lực hỗ trợ gần như không đổi trong toàn bộ hành trình. Điều này ngăn cản sự thay đổi tải trọng truyền ứng suất vào hệ thống đường ống, điều này đặc biệt quan trọng trên các đường quan trọng có chuyển động thẳng đứng lớn.
Đúng. Chúng tôi coi các hỗ trợ công suất cao như các đơn đặt hàng được thiết kế tùy chỉnh. Bạn có thể gửi cho chúng tôi bản vẽ thiết kế hoặc chỉ định tải trọng, hành trình, kết nối đầu cuối và mã áp dụng. Đội ngũ kỹ thuật của chúng tôi sẽ thiết kế móc treo phù hợp và cung cấp bản vẽ phê duyệt trước khi sản xuất.
Các chốt cài sẵn khóa móc treo ở vị trí lắp đặt nguội. Chúng giữ cho cơ cấu cứng chắc để hệ thống đường ống có thể được lấp đầy, kiểm tra bằng hydro hoặc làm sạch bằng hóa chất mà không cần di chuyển lò xo. Các chốt chỉ được tháo ra sau khi mọi thử nghiệm đã hoàn tất và trước khi hệ thống được đưa vào vận hành bình thường. Việc để chúng ở đúng vị trí trong quá trình vận hành sẽ khiến móc treo không hoạt động được.
Chúng tôi thường xuyên cung cấp móc treo lò xo cố định cho GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L và JIS B 8501. Nếu dự án của bạn yêu cầu tiêu chuẩn khác, vui lòng gửi cho chúng tôi thông số kỹ thuật và chúng tôi sẽ xác nhận việc tuân thủ.
Lớp hoàn thiện tiêu chuẩn của chúng tôi là mạ kẽm nhúng nóng và sơn epoxy. Đối với môi trường có tính ăn mòn cao, chúng ta có thể áp dụng các hệ thống phủ chuyên dụng hoặc chế tạo vỏ từ thép không gỉ. Vui lòng nêu rõ các điều kiện môi trường cùng với yêu cầu của bạn để chúng tôi có thể đề xuất một hệ thống bảo vệ phù hợp.
Chúng tôi chấp nhận thanh toán bằng chuyển khoản. Thời gian giao hàng phụ thuộc vào số lượng đặt hàng và độ phức tạp của cài đặt tùy chỉnh, nhưng móc treo lò xo cố định tiêu chuẩn thường có thể được sản xuất và đặt trước trong vòng bốn đến sáu tuần kể từ khi xác nhận đơn hàng. Giao hàng nhanh có thể được thảo luận và thống nhất trong quá trình đàm phán hợp đồng.
Khi bạn hỏi về móc treo lò xo cố định chịu tải cao, bạn sẽ được chỉ định một người quản lý khách hàng chuyên trách hiểu rõ thiết kế giá đỡ đường ống chứ không chỉ các điều khoản thương mại. Nhóm kỹ thuật của chúng tôi xem xét các yêu cầu tiêu chuẩn về tải trọng, hành trình và đường ống của bạn và phản hồi bằng đề xuất kỹ thuật trong vòng 24 giờ. Cấu hình tùy chỉnh — hành trình không tiêu chuẩn, phạm vi nhiệt độ mở rộng, vật liệu đặc biệt hoặc tài liệu cụ thể của dự án — được xử lý như một phần trong phạm vi cung cấp thông thường của chúng tôi.
Sau khi giao hàng, chúng tôi cung cấp hướng dẫn lắp đặt, hướng dẫn tháo chốt cài sẵn và tư vấn bảo trì. Hơn 70% hoạt động kinh doanh của chúng tôi đến từ các đơn đặt hàng lặp lại từ các khách hàng phụ thuộc vào sự hỗ trợ của chúng tôi để thực hiện hết chu kỳ này đến chu kỳ khác có thể dự đoán được.
