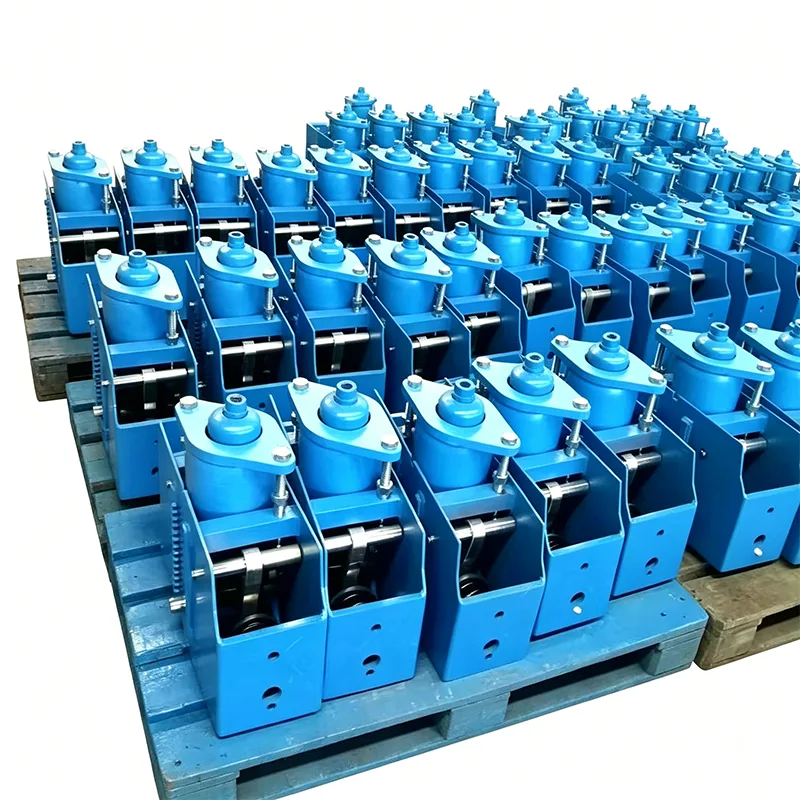

Hỗ trợ lò xo liên tục bằng thép không gỉ

Trong các môi trường có tính ăn mòn cao như các ngành công nghiệp hàng hải, hóa chất, dược phẩm và chế biến thực phẩm, các lò xo cố định bằng thép cacbon thông thường thường gặp hiện tượng thủng do ăn mòn vỏ, gãy rỉ lò xo và kẹt bu lông kết nối trong vòng 1-3 năm. Những sự cố này không chỉ gây ra sự tập trung ứng suất trong đường ống và rò rỉ vật liệu mà còn có thể dẫn đến việc ngừng hoạt động nhà máy ngoài kế hoạch, dẫn đến thiệt hại lớn về kinh tế và các mối nguy hiểm về an toàn.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Được sản xuất hoàn toàn từ vật liệu thép không gỉ, Hệ thống đỡ lò xo liên tục bằng thép không gỉ giải quyết cơ bản những thách thức về hỗ trợ đường ống trong môi trường ăn mòn.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo không đổi	Ví dụ
Model/Dòng sản phẩm	PH, LH, CA, CS, TH
Khả năng chịu tải (Vận hành)	0,1 kN - 500 kN
Tổng số chuyến đi	50mm, 100mm, 200mm, 400mm
Du lịch thực tế	Lên đến 600mm
Độ lệch tải (Dung sai)	±5% (Tiêu chuẩn) / ±3% (Cao)
Vị trí lắp đặt	Ngang / Dọc
Hoàn thiện nhà ở	Mạ kẽm nhúng nóng / Epoxy
Nhiệt độ hoạt động.	-20°C đến +80°C (Môi trường xung quanh)
Vật liệu cuộn lò xo	60Si2Mn / 50CrVA
Phạm vi điều chỉnh tải	±10% (Điều chỉnh trường)

Hệ thống vật liệu thép không gỉ được phân loại

Chúng tôi đã thiết lập một hệ thống vật liệu được phân loại hoàn chỉnh cho Bộ đỡ lò xo không đổi bằng thép không gỉ, kết hợp chính xác các vật liệu theo các cấp độ ăn mòn khác nhau và yêu cầu về điều kiện làm việc để tránh kỹ thuật quá mức hoặc hiệu suất không đủ:

Lớp vật liệu	Thành phần cốt lõi	Chống ăn mòn	Môi trường áp dụng
Thép không gỉ 304	18Cr-8Ni	Tốt	Ăn mòn nhẹ trong nhà, môi trường nước ngọt, môi trường hóa học nói chung
Thép không gỉ 316L	16Cr-12Ni-2Mo	Xuất sắc	Khí quyển biển, axit yếu và kiềm, nước thải hóa học, chế biến thực phẩm
Thép song công 2205	22Cr-5Ni-3Mo	Thượng đẳng	Axit và kiềm mạnh, nước biển có hàm lượng ion clorua cao, môi trường mỏ dầu khí
Thép không gỉ siêu cao 904L	20Cr-25Ni-4,5Mo	Đặc biệt	Các môi trường ăn mòn mạnh như axit sulfuric và axit photphoric, môi trường hóa học nhiệt độ cao

Tất cả nguyên liệu inox đều có nguồn gốc từ các nhà máy thép hàng đầu trong nước như Baosteel và Taigang. Mỗi lô vật liệu đều có kèm theo giấy chứng nhận vật liệu gốc và trải qua quá trình xác minh phân tích quang phổ 100%.

Đặc điểm hiệu suất cốt lõi

▶  Cấu trúc hoàn toàn bằng thép không gỉ: Tất cả các bộ phận từ lò xo và liên kết đến vỏ và bu lông đều được làm bằng thép không gỉ, không có bộ phận bằng thép cacbon

▶  Độ chính xác của lực không đổi ổn định: Tỷ lệ biến đổi tải toàn hành trình ≤5%, duy trì hiệu suất lâu dài không bị ảnh hưởng bởi sự ăn mòn

▶  Xử lý chống ăn mòn thụ động: Tất cả các thành phần đều trải qua quá trình xử lý tẩy rửa và thụ động để tạo thành màng oxit dày đặc trên bề mặt

▶  Thiết kế không từ tính Tùy chọn: Phiên bản thép không gỉ không từ tính có sẵn cho các vị trí đặc biệt như phòng MRI

▶  Cấu trúc kín hoàn toàn: Ngăn chặn môi trường ăn mòn xâm nhập vào các cơ chế bên trong, kéo dài tuổi thọ sử dụng

▶  Khả năng điều chỉnh trực tuyến: Được trang bị các bu lông điều chỉnh bằng thép không gỉ để tinh chỉnh tải mà không cần tắt máy

Sự khác biệt chính so với Hỗ trợ lò xo liên tục bằng thép carbon

Mục so sánh	Hỗ trợ lò xo liên tục bằng thép carbon	Hỗ trợ lò xo liên tục bằng thép không gỉ
Chất liệu thân chính	Thép cacbon Q235B/Q345B	Thép không gỉ 304/316L/2205
Cuộc sống chống ăn mòn	1-3 năm (sơn thông thường)	10-20 năm (ngâm và thụ động)
Tần suất bảo trì	Loại bỏ rỉ sét và sơn lại hàng năm	Không cần bảo trì chống ăn mòn thường xuyên
Nhiệt độ hoạt động	-40oC ~ +450oC	-196oC ~ +600oC
Khả năng tương thích phương tiện	Chỉ phương tiện trung lập	Tương thích với hầu hết các phương tiện ăn mòn
Tổng chi phí vòng đời	Cao (thay thế + bảo trì thường xuyên)	Thấp (cài đặt một lần để sử dụng lâu dài)



Kịch bản ứng dụng điển hình

Được thiết kế đặc biệt cho môi trường có tính ăn mòn cao, Hỗ trợ lò xo cố định bằng thép không gỉ được sử dụng rộng rãi trong:

▶  Hệ thống đường ống trên giàn khoan ngoài khơi và trang trại gió ngoài khơi

▶  Đường ống truyền tải môi trường axit, kiềm và muối trong ngành hóa dầu

▶  Làm sạch đường ống trong ngành chế biến thực phẩm và dược phẩm

▶  Đường ống trong nhà máy khử mặn nước biển và xử lý nước thải

▶  Các kho cảng LNG và bể chứa ở khu vực ven biển

▶  Các đường ống dẫn chất phóng xạ trong các nhà máy điện hạt nhân

Quy trình sản xuất độc quyền

Nhắm vào các đặc tính của vật liệu thép không gỉ, chúng tôi đã phát triển các quy trình sản xuất độc quyền cho Hệ thống đỡ lò xo cố định bằng thép không gỉ:

▶  Hàn hồ quang Argon: Tất cả các mối hàn đều sử dụng phương pháp hàn hồ quang khí vonfram (GTAW) không có cặn hoặc xỉ

▶  Tẩy rửa và thụ động toàn diện: Tẩy rửa và thụ động tổng thể sau khi lắp ráp để đảm bảo hiệu suất chống ăn mòn nhất quán trên tất cả các bề mặt

▶  Kiểm soát ô nhiễm sắt: Các công cụ đặc biệt được sử dụng trong quá trình sản xuất để tránh ô nhiễm thép cacbon

▶  Thử nghiệm phun muối: Mỗi lô sản phẩm đều trải qua quá trình thử nghiệm phun muối trung tính trong 72 giờ để xác minh hiệu suất chống ăn mòn

▶  Phát hiện rò rỉ khí Heli: Phát hiện rò rỉ khí Heli được thực hiện cho các sản phẩm có yêu cầu kín cao

Kiểm soát chất lượng toàn quy trình

Thử nghiệm nội bộ toàn diện được thực hiện trên mọi sản phẩm trước khi giao hàng

Trước khi giao hàng, mỗi sản phẩm đều trải qua quá trình thử nghiệm nội bộ hoàn chỉnh. Quá trình này bao gồm kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT nếu có, kiểm tra tải trọng lò xo với các đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.

Làm rõ về chứng nhận của bên thứ ba

Thử nghiệm nội bộ không giống như thử nghiệm của bên thứ ba được ILAC công nhận. Nếu cần có thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm thì dịch vụ này có thể được cung cấp dưới dạng dịch vụ tùy chọn riêng biệt.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Dịch vụ này bao gồm phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.

2. Mối hàn NDT

Các phương pháp hiện có bao gồm Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Đường cong chuyển tải được bao gồm.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Ưu điểm khác biệt của chúng tôi

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA.

Hơn cả một nhà cung cấp nội địa tiêu chuẩn

Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo. Chúng tôi cũng giúp sắp xếp việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời chúng tôi hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Hỗ trợ dịch vụ kỹ thuật

Đánh giá môi trường ăn mòn miễn phí và đề xuất lựa chọn vật liệu

Thiết kế tùy chỉnh của hỗ trợ lò xo cố định bằng thép không gỉ phi tiêu chuẩn

Hướng dẫn lắp đặt tại chỗ và đào tạo bảo trì chống ăn mòn

Thời gian bảo hành 12 tháng với hỗ trợ kỹ thuật trọn đời

Phụ tùng khẩn cấp được vận chuyển trong vòng 48 giờ

Câu hỏi thường gặp (FAQ)

Hỏi: Lò xo cố định bằng thép không gỉ có hỗ trợ rỉ sét không?

Trả lời: Thép không gỉ không chống gỉ tuyệt đối nhưng có khả năng chống ăn mòn tuyệt vời trong các môi trường cụ thể. Sản phẩm của chúng tôi trải qua quá trình xử lý tẩy rửa và thụ động, đảm bảo không bị rỉ sét trong hơn 10 năm trong môi trường khí quyển biển. Đối với môi trường có tính ăn mòn cao, vật liệu cao cấp hơn có thể được lựa chọn khi cần thiết.

Hỏi: Bạn có thể cung cấp các sản phẩm thép không gỉ cấp thực phẩm không?

Đ: Vâng. Chúng tôi cung cấp các sản phẩm thép không gỉ 316L tuân thủ các tiêu chuẩn tiếp xúc với thực phẩm của FDA. Bề mặt được đánh bóng không có góc chết và dễ lau chùi nên thích hợp cho ngành chế biến thực phẩm và dược phẩm.
