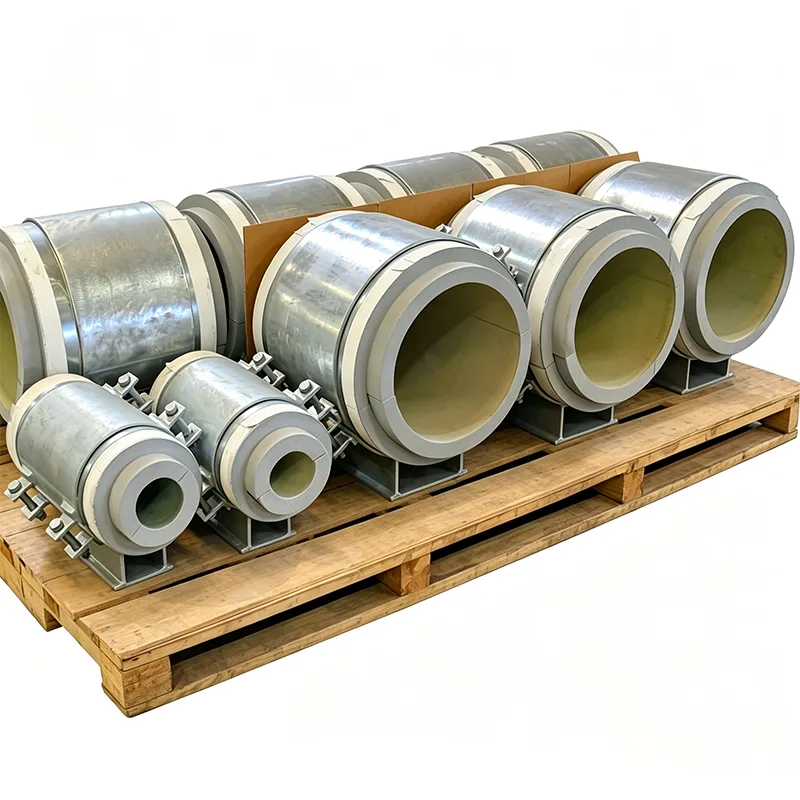

Hỗ trợ đường ống cho dịch vụ đông lạnh

Trong các hệ thống đường ống đông lạnh, ngay cả một sai sót nhỏ trong thiết kế hỗ trợ cũng có thể dẫn đến gãy giòn, tăng nhiệt quá mức hoặc tải nguy hiểm lên thiết bị được kết nối. Tại Yangzhou Tianshun, chúng tôi đã hỗ trợ kỹ thuật đường ống cho các đoàn tàu hóa lỏng LNG, thiết bị đầu cuối lưu trữ ethylene và thiết bị phân tách không khí kể từ năm 2012. Chúng tôi hiểu rằng vật đỡ trong dịch vụ này không chỉ là một miếng thép — mà là một cụm lắp ráp được tính toán cẩn thận phải xử lý hiện tượng co ngót khi nguội, duy trì tính nguyên vẹn của lớp cách nhiệt và giữ nguyên cấu trúc bền vững trong nhiều thập kỷ.

Lựa chọn vật liệu đặt sự an toàn lên hàng đầu

Tất cả Hỗ trợ đường ống cho dịch vụ đông lạnh của chúng tôi đều được chế tạo từ các vật liệu giữ được độ bền ở nhiệt độ vận hành thấp nhất. Đối với đường dẫn tải kim loại, chúng tôi thường sử dụng bu lông ASTM A320 L7, thép không gỉ 304L hoặc 316L cho thân kẹp và thép cacbon nhiệt độ thấp (A350 LF2) khi điều kiện thiết kế cho phép. Mỗi độ nóng của vật liệu đều được kiểm tra va đập ở nhiệt độ tối thiểu theo thiết kế — Các giá trị rãnh chữ V Charpy được cung cấp theo tiêu chuẩn trong gói tài liệu của bạn chứ không chỉ theo yêu cầu.

Được thiết kế cho khả năng co ngót nguội và biến đổi tải trọng

Khi đường ống LNG dài 30 mét nguội đi từ môi trường xung quanh đến -162°C, nó có thể co lại hơn 50 mm. Các bộ phận hỗ trợ của chúng tôi được cấu hình để cho phép chuyển động này mà không gây ra ứng suất thứ cấp. Chúng tôi cung cấp:

Các tấm trượt đông lạnh có bề mặt đệm được tẩm PTFE hoặc than chì, được liên kết với một khối cách nhiệt chịu lực nhằm ngăn chặn sự truyền lạnh sang thép đỡ.

Đế lạnh được cài đặt sẵn giúp bù lại sự co nhiệt, loại bỏ việc phỏng đoán trong quá trình lắp đặt.

Hỗ trợ lò xo không đổi được điều chỉnh để duy trì sự thay đổi tải gần như bằng 0 trong toàn bộ phạm vi chuyển động lạnh, ngăn ngừa tình trạng quá tải vòi phun trên máy bơm và máy nén đông lạnh.

Tích hợp cách nhiệt ngăn chặn băng và ngưng tụ

Rào cản hơi bị nứt hoặc điểm lạnh trên giá đỡ có thể dẫn đến hình thành băng, CUI (ăn mòn dưới lớp cách nhiệt) và mất năng lượng. Hỗ trợ của chúng tôi được thiết kế để tích hợp với cả hệ thống PIR (polyisocyanurate) và hệ thống cách nhiệt bằng kính dạng tổ ong. Phần cách nhiệt chịu tải được bao bọc hoàn toàn giữa đế ống và giá đỡ kết cấu, với đường dẫn hơi liên tục. Chúng tôi cũng có thể cắt trước lớp cách nhiệt thứ cấp để phù hợp với độ dày và chi tiết vỏ bọc của nhà thầu đường ống của bạn.

Kiểm tra và lập tài liệu để truy xuất nguồn gốc đầy đủ

Chúng tôi thực hiện thử nghiệm tải trong nhà ở điều kiện lạnh mô phỏng và môi trường xung quanh cho các tổ hợp quan trọng. Một đơn hàng hỗ trợ đông lạnh tiêu chuẩn từ Tianshun bao gồm:

Chứng chỉ vật liệu EN 10204 Loại 3.1 có hồ sơ tác động ở nhiệt độ thấp.

Báo cáo xác minh kích thước về độ dày cách nhiệt và độ lệch của đế.

Hồ sơ xác nhận quy trình hàn (WPAR) khi có bất kỳ hoạt động hàn nào liên quan.

Việc kiểm tra nhân chứng của bên thứ ba tùy chọn bởi TÜV, BV hoặc SGS.

Ứng dụng

Trạm tiếp nhận LNG và nhà máy cạo râu cao điểm

Bảo quản và xử lý ethylene, propylene và amoniac lỏng

Cơ sở khí công nghiệp (LOX, LIN, LAR)

Phòng trưng bày đường ống đông lạnh và khu vực ngăn chặn thứ cấp của bể

Hộp lạnh trong tách khí và xử lý hydrocarbon

Hiện nay, các giá đỡ đông lạnh của chúng tôi đang được sử dụng tại các dự án ở Trung Đông, Đông Nam Á và Bắc Mỹ, hoạt động đáng tin cậy trong một số điều kiện nhiệt đòi hỏi khắt khe nhất.

Tại sao lại là Thiên Thuận?

Chúng tôi là nhà sản xuất chuyên nghiệp, không phải là nhà phân phối chung. Đội ngũ kỹ thuật của chúng tôi có thể đo đạc đẳng áp ứng suất đường ống của bạn, xác định mọi vị trí hỗ trợ lạnh và đề xuất một tổ hợp tối ưu giúp giảm cả chi phí vật liệu và thời gian lắp đặt mà không ảnh hưởng đến hiệu suất cách nhiệt. Hơn 70% hoạt động kinh doanh của chúng tôi đến từ các đơn đặt hàng lặp lại — kết quả trực tiếp của việc cung cấp chất lượng có thể dự đoán được trong mỗi lô hàng.

Câu hỏi thường gặp

Hỏi: Nhiệt độ thấp nhất mà giàn đông lạnh của bạn có thể xử lý là bao nhiêu?

A: Xuống tới -196°C (nhiệt độ nitơ lỏng). Đối với dịch vụ helium lỏng, hãy liên hệ với nhóm kỹ thuật của chúng tôi.

Hỏi: Bạn có thể kết hợp guốc ống và chi tiết cách nhiệt hiện có của chúng tôi không?

Đ: Vâng. Chúng tôi thường xuyên sản xuất theo bản vẽ cụ thể của khách hàng, bao gồm chiều cao đế không chuẩn, kiểu kẹp và độ dày cách nhiệt.

Hỏi: Bạn có cung cấp vật liệu cách nhiệt như một phần của giá đỡ không?

Trả lời: Có, chúng tôi cung cấp vật liệu cách nhiệt chịu tải (PIR, thủy tinh xốp hoặc gỗ) được liên kết hoàn toàn với đế ống. Lớp cách nhiệt và tấm ốp thứ cấp xung quanh thường được áp dụng tại chỗ, nhưng chúng tôi có thể cung cấp bộ dụng cụ cách nhiệt chế tạo sẵn.

Hỏi: Làm thế nào để ngăn ngừa nứt lớp cách nhiệt dưới tải lạnh theo chu kỳ?

Trả lời: Khối chịu lực được thiết kế với cường độ nén cao hơn áp suất chịu lực tính toán tối đa. Chúng tôi cũng sắp xếp các khớp nối bằng vật liệu cách nhiệt nhiều lớp và sử dụng hệ thống kết dính linh hoạt để điều chỉnh chuyển động khác biệt.

Hỏi: Chất hỗ trợ đông lạnh của bạn tuân thủ những tiêu chuẩn nào?

Đáp: Thiết kế của chúng tôi tuân theo MSS SP-58, ASME B31.3 Chương VI (dành cho LNG), EN 13480 và hướng dẫn GIIGNL mới nhất. Dấu CE theo PED có thể được cung cấp nếu có.

Hỏi: Bạn có thể xử lý thời gian giao hàng ngắn cho các phụ tùng khẩn cấp không?

Đ: Vâng. Chúng tôi có một kho các tấm trượt đông lạnh thông thường và bộ bu lông. Đối với các bộ phận được chế tạo hoàn chỉnh, có thể sản xuất nhanh trong 7-10 ngày.
