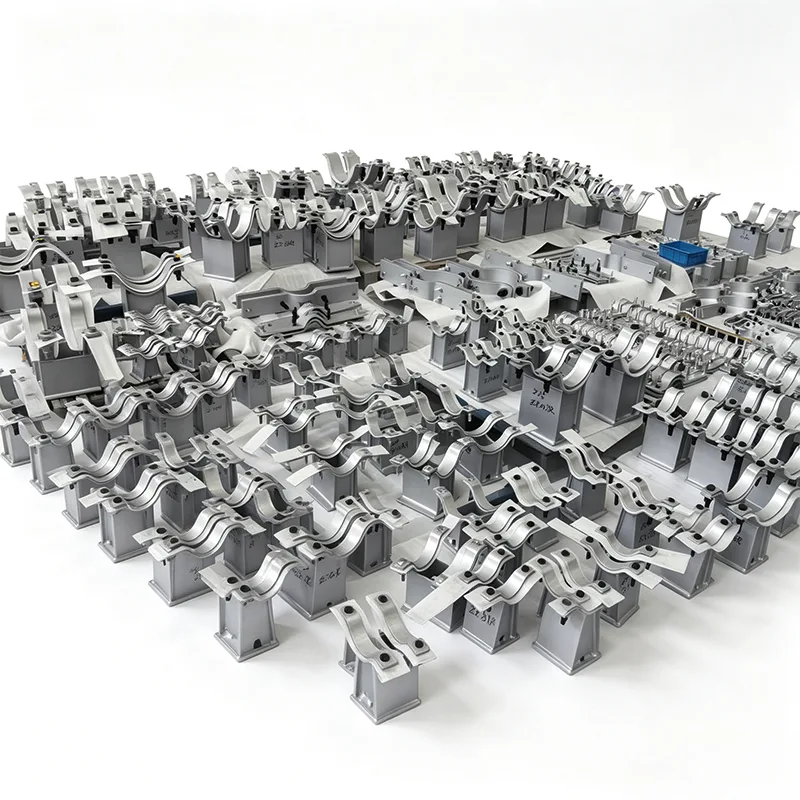

Khi giá đỡ đường ống phải được đặt trong một nhà máy ven biển chứa đầy muối, phải xử lý quá trình rửa trôi bằng hóa chất mạnh hoặc không cần bảo trì trong nhiều thập kỷ bên trong dây chuyền xử lý vô trùng, thì việc lựa chọn vật liệu là quyết định tất cả. Tại Yangzhou Tianshun, chúng tôi đã thiết kế và cung cấp các hệ thống hỗ trợ đường ống từ năm 2012, và Hỗ trợ ống yên bằng thép không gỉ của chúng tôi được chế tạo cho chính xác những tình huống đó - nơi thép carbon tiêu chuẩn không thể giữ vững.
Mỗi trụ đỡ yên bằng thép không gỉ mà chúng tôi vận chuyển đều phản ánh phản hồi trực tiếp trong 14 năm từ các nhà thầu EPC, kỹ sư bảo trì và chủ dự án trên hơn 45 quốc gia. Chúng tôi đã tìm hiểu điều gì hiệu quả, điều gì thất bại sớm và cách thiết kế các điểm lỗi thường gặp từ rất lâu trước khi bộ phận hỗ trợ chạm vào đường ống của bạn.
Chúng tôi gia công thân yên và các bộ phận trụ từ tấm thép không gỉ 304 (UNS S30400) hoặc 316L (UNS S31603) và thanh thép không gỉ – không phải loại đúc tương đương. Mọi nhiệt lượng của nguyên liệu đều có chứng chỉ kiểm tra nhà máy EN 10204 3.1 và chúng tôi duy trì khả năng truy xuất nguồn gốc đầy đủ từ khi nhận nguyên liệu thô cho đến khâu kiểm tra cuối cùng. Đối với các dự án yêu cầu tăng cường khả năng chống rỗ, loại song công 2205 hoặc siêu austenit có sẵn theo yêu cầu.
Bán kính yên được gia công chính xác để phù hợp với đường kính ngoài thực tế của đường ống của bạn, thường từ 1" NB đến 48" NB và lớn hơn. Điều này giúp loại bỏ việc tải điểm có thể xảy ra với các gối đỡ hình chữ V thông thường. Trên các đường dây nóng, chúng tôi thường mở rộng chiều rộng yên và kết hợp trực tiếp các tấm trượt bằng than chì hoặc PTFE có độ ma sát thấp vào thiết kế – để bộ phận hỗ trợ hoạt động theo chuyển động nhiệt của đường ống chứ không phải chống lại chuyển động đó.
Bản thân thanh giằng - trụ thẳng đứng gắn yên xe với kết cấu thép - có sẵn ở các cấu hình có chiều cao cố định hoặc có thể điều chỉnh được. Các cột cố định thường được chế tạo hàn đơn bằng kênh thép không gỉ, dầm chữ H hoặc ống, với một mối hàn xuyên thấu hoàn toàn ở đế yên. Thiết kế có thể điều chỉnh kết hợp với bố trí thân ren và đai ốc khóa, cho phép cài đặt độ cao chính xác trong quá trình căn chỉnh nóng mà không cần cắt hoặc hàn lại.
Tất cả các mối hàn chịu tải đều được thực hiện bởi các thợ hàn được chứng nhận theo các quy trình đủ tiêu chuẩn theo ASME Phần IX, có sẵn bản đồ mối hàn và NDE (PT hoặc RT) theo yêu cầu. Bề mặt hoàn thiện sau khi hàn được ngâm tiêu chuẩn và thụ động để khôi phục hoàn toàn khả năng chống ăn mòn.
Chúng tôi không chỉ cho rằng “không gỉ là bền”. Các kỹ sư nội bộ của chúng tôi kiểm tra từng cụm trụ để tìm sự kết hợp của trọng lượng chết thẳng đứng, lực đẩy giãn nở nhiệt, tải trọng gió hoặc địa chấn không thường xuyên và bất kỳ lực nâng nào có thể xảy ra khi thay đổi hướng. Nếu dự án của bạn có mã thiết kế cụ thể (ASME B31.1, B31.3, EN 13480, v.v.), chúng tôi có thể cung cấp dữ liệu tải và phân tích ứng suất tương ứng. Chúng tôi đã vận chuyển các giá đỡ được thiết kế để chịu tải trọng thẳng đứng từ vài trăm Newton đến hơn 300 kN.
Trong những năm qua, Giá đỡ ống yên bằng thép không gỉ của chúng tôi đã đi đến những vị trí mà sự cố không phải là một lựa chọn:
Thiết bị đầu cuối tái hóa LNG – Yên xe 316L trong môi trường biển ngoài trời có phun muối liên tục.
Vòng WFI (nước pha tiêm) dược phẩm - không gỉ 304 với gói tài liệu đầy đủ và các tùy chọn hoàn thiện được đánh bóng bằng điện.
Nhà máy sản xuất dầu ăn và nước giải khát – các giá đỡ được thiết kế với cấu hình hợp vệ sinh, kẽ hở tối thiểu và vật liệu đệm tuân thủ FDA khi cần thiết.
Xử lý hóa chất và lưu trữ xút - các loại được lựa chọn đặc biệt để chống nứt ăn mòn do ứng suất clorua.
Mặt trên của nền tảng ngoài khơi – các cột có thể điều chỉnh cho phép căn chỉnh lại sau khi ổn định cấu trúc, tất cả đều bằng 316L với sự kiểm tra đầy đủ của bên thứ ba.
Mỗi cụm yên ngựa đều phải trải qua phòng thí nghiệm thử nghiệm nội bộ của chúng tôi trước khi xuất xưởng:
Xác minh kích thước so với bản vẽ chế tạo đã thỏa thuận
PMI (nhận dạng vật liệu tích cực) để xác nhận cấp độ trên các bộ phận không gỉ
Kiểm tra thẩm thấu thuốc nhuộm hoặc chụp ảnh phóng xạ trên các mối hàn quan trọng (theo thông số kỹ thuật của khách hàng)
Tải thử nghiệm theo yêu cầu cho các thiết kế mới hoặc được tùy chỉnh nhiều
Nhà máy của chúng tôi được chứng nhận ISO 9001:2015 và chúng tôi đã quen với việc làm việc với các thanh tra viên bên thứ ba từ SGS, Bureau Veritas, TÜV và đại diện khách hàng trong quá trình sản xuất và kiểm tra cuối cùng.
Rất ít dự án cần đến yên cột bằng thép không gỉ “catalog”. Hầu hết đều yêu cầu điều chỉnh - kích thước tấm đế khác nhau, kiểu lỗ bu lông cụ thể, chiều cao mở rộng để cách nhiệt rõ ràng, góc bọc yên xe cụ thể, thanh dẫn hướng tích hợp hoặc kẹp giữ. Điều đó ổn thôi. Chúng tôi đã xây dựng quy trình sản xuất của mình xoay quanh các đơn đặt hàng theo lô nhỏ, được thiết kế theo yêu cầu. Gửi cho chúng tôi bảng dữ liệu đường ống, độ cao kết cấu thép của bạn hoặc bản phác thảo đơn giản và các kỹ sư của chúng tôi sẽ gửi lại bản vẽ đề xuất trong vòng 2-3 ngày làm việc.
Đối với các dự án có yêu cầu lặp đi lặp lại về giá đỡ ống, chúng tôi có thể thiết kế trước một lịch trình hỗ trợ hoàn chỉnh, xác định các cơ hội tối ưu hóa và giảm tổng chi phí lắp đặt mà không ảnh hưởng đến việc tuân thủ quy tắc.
Phần lớn các đơn đặt hàng hỗ trợ ống thép không gỉ của chúng tôi đến từ những khách hàng đã lắp đặt các giá đỡ bằng thép carbon từ chúng tôi và đặc biệt quay trở lại để nâng cấp thép không gỉ. Khi bạn có thông số kỹ thuật về đường ống yêu cầu “tất cả các bộ phận hỗ trợ bên ngoài và bị ướt đều phải chống ăn mòn”, chúng tôi hiểu điều đó có nghĩa là yên trụ là một phần của hệ thống – không phải là vấn đề cần cân nhắc. Chúng tôi xây dựng nó theo cách đó, kiểm tra nó theo cách đó và ghi lại nó theo cách đó.
Hãy liên hệ với nhóm kỹ thuật của chúng tôi theo số [email / phone] để biết kích thước đường ống, chiều cao yêu cầu và điều kiện tải trọng của bạn. Thông thường, bạn sẽ có một đề xuất hoàn chỉnh trong vòng chưa đầy 24 giờ đối với các yêu cầu tiêu chuẩn. Chúng tôi cũng rất vui được sắp xếp một chuyến tham quan nhà máy ở Dương Châu – xem cách các yên xe bằng thép không gỉ đi từ tấm đến khâu lắp ráp cuối cùng là cách tốt nhất để hiểu được sự khác biệt mà cơ chế kiểm soát sản xuất thực tế tạo ra.
1. Bạn cung cấp loại thép không gỉ nào cho yên ngựa và làm cách nào để biết tôi thực sự đang mua loại 316L?
Kho tiêu chuẩn của chúng tôi bao gồm tấm và thanh 304 (UNS S30400) và 316L (UNS S31603). Đối với môi trường có nhiều clorua hoặc ngoài khơi, chúng tôi thực sự khuyên dùng 316L do hàm lượng molypden của nó giúp cải thiện đáng kể khả năng chống rỗ. Mỗi nhiệt lượng của vật liệu chúng tôi nhận được đều đi kèm với chứng chỉ kiểm tra nhà máy EN 10204 3.1 và trước khi bắt đầu cắt hoặc hàn, phòng thí nghiệm nội bộ của chúng tôi thực hiện PMI (Nhận dạng vật liệu tích cực) bằng cách sử dụng XRF cầm tay trên các loại không gỉ. Bạn sẽ nhận được bản sao của báo cáo PMI đó trong gói tài liệu cuối cùng của mình – không cần phỏng đoán, không cần “tin tôi đi”.
2. Bạn có thể sản xuất yên xe để phù hợp với đường kính ngoài của ống hoặc độ dày cách nhiệt không đạt tiêu chuẩn không?
Vâng, đây là thói quen của chúng tôi. Bạn cung cấp đường kính ngoài thực tế của ống (và đường kính ngoài cách nhiệt nếu yên nằm trên ống cách nhiệt) và chúng tôi gia công bán kính yên để khớp với kích thước chính xác đó. Đây không phải là một tấm uốn cong “trông gần” – bề mặt tiếp xúc được phay theo bán kính quy định, thường có góc bọc trong khoảng từ 120° đến 180° tùy thuộc vào tải trọng và yêu cầu hạn chế ngang. Chúng tôi cũng có thể mở rộng chiều cao yên xe để làm sạch lớp cách nhiệt và tấm ốp mà không cần cắt hiện trường.
3. Bạn có cung cấp xếp hạng tải trọng và tính toán ứng suất cho các cụm cột tùy chỉnh không?
Tuyệt đối. Nhóm kỹ thuật của chúng tôi thường xuyên thực hiện tải trọng dọc, lực đẩy ngang và kiểm tra ứng suất kết hợp theo ASME B31.1, B31.3 hoặc mã đã chọn trong dự án của bạn. Chúng tôi sẽ gửi một bảng tính toán thể hiện việc kiểm tra độ vênh của cột trụ, ứng suất chịu lực của tấm đế, độ bền mối hàn và độ căng/lực cắt của bu lông nếu có. Nếu dự án của bạn yêu cầu xác minh độc lập, chúng tôi sẽ không gặp vấn đề gì khi làm việc với kỹ sư bên thứ ba được chỉ định của bạn.
4. Bạn tuân theo những tiêu chuẩn hàn và kiểm tra nào đối với các giá đỡ bằng thép không gỉ?
Tất cả các mối hàn chịu lực trên các bệ đỡ bằng thép không gỉ đều được thực hiện bởi các thợ hàn có trình độ theo WPS đủ tiêu chuẩn ASME Phần IX. Mối nối điển hình giữa yên và trụ là mối hàn rãnh xuyên hoàn toàn, được mài nhẵn ở phần mũi. Tùy thuộc vào thông số kỹ thuật của bạn, chúng tôi thực hiện thẩm thấu thuốc nhuộm (PT) hoặc chụp X quang (RT) trên các mối hàn quan trọng. Sau khi hàn, mọi bộ phận không gỉ đều được ngâm và thụ động để loại bỏ sắc thái nhiệt và khôi phục lớp oxit crom thụ động. Bạn có thể thấy sự khác biệt: bề mặt đồng nhất, màu bạc không có sự đổi màu xanh xung quanh vùng hàn.
5. Tôi có thể mua một giá đỡ có thể điều chỉnh độ cao được không và việc điều chỉnh độ cao chính xác đến mức nào?
Có, chúng tôi cung cấp các cột có thể điều chỉnh bằng ren với cách bố trí đai ốc khóa, thường được sử dụng khi cần cài đặt độ cao chính xác trong quá trình căn chỉnh nóng hoặc khi độ cao của kết cấu thép có thể thay đổi. Phạm vi điều chỉnh điển hình là ±25 mm và ren mảnh cho phép đạt độ chính xác theo chiều dọc 1–2 mm. Sau khi cài đặt, đai ốc khóa được siết chặt và hàn dính để tránh dịch chuyển trong quá trình vận hành. Đường dẫn đầy tải là cơ học (cắt ren) và chúng tôi định cỡ thân cho phù hợp – không phụ thuộc vào mối hàn dính để chịu tải.
6. Giá đỡ bằng thép không gỉ của bạn có phù hợp với môi trường vệ sinh hoặc rửa trôi (thực phẩm, dược phẩm) không?
Có, và chúng tôi đã cung cấp nhiều lô cho các ứng dụng này. Đối với các yêu cầu vệ sinh, chúng tôi loại bỏ các bề mặt phẳng và kẽ hở nằm ngang nếu có thể, đồng thời chúng tôi hoàn thiện việc lắp ráp ở độ nhám bề mặt tối thiểu Ra 0,8 μm (32 μin) hoặc đánh bóng bằng điện nếu được chỉ định. Chúng tôi cũng sử dụng các hợp chất chống kẹt tuân thủ FDA trên ren và tránh ô nhiễm ferritic bằng cách giữ tất cả các dụng cụ và bề mặt làm việc dành riêng cho thép không gỉ. Gói tài liệu có thể bao gồm các báo cáo về độ nhám bề mặt và chứng chỉ làm sạch chi tiết.
7. Tôi sẽ nhận được tài liệu gì khi đặt hàng?
Một lô hàng tiêu chuẩn bao gồm:
Báo cáo kiểm tra toàn chiều hiển thị kích thước thực tế so với kích thước bản vẽ
Giấy chứng nhận vật liệu EN 10204 3.1 cho tất cả các bộ phận không gỉ
Báo cáo PMI (để xác minh hợp kim)
Bản đồ mối hàn và báo cáo NDE (PT/RT nếu có)
Giấy chứng nhận tẩy và thụ động
Tuyên bố hợp quy và danh sách đóng gói với số nhiệt
Chúng tôi cũng có thể cung cấp sách dữ liệu được biên soạn theo định dạng cụ thể của dự án của bạn. Khoảng 80% đơn hàng hỗ trợ không gỉ của chúng tôi hiện bao gồm ít nhất một MDR cơ bản (Bản ghi dữ liệu của nhà sản xuất).
8. Thời gian thực hiện thực tế cho một lô yên ngựa bằng thép không gỉ tùy chỉnh là bao lâu?
Đối với số lượng từ 5 đến 50 chiếc có kích thước tùy chỉnh và vật liệu 304/316L tiêu chuẩn, thời gian thực hiện thông thường của chúng tôi là 20–30 ngày làm việc kể từ khi phê duyệt bản vẽ. Các đơn đặt hàng lớn hơn hoặc những đơn hàng yêu cầu thép không gỉ song công có thể kéo dài đến 35–45 ngày. Nếu bạn đang trong thời gian quan trọng, chúng ta có thể thảo luận về việc đẩy nhanh - thông thường chúng ta có thể rút ngắn 5–7 ngày làm việc bằng cách đặt trước vật liệu và chuyển ca, nhưng chúng ta sẽ luôn minh bạch về những gì khả thi mà không ảnh hưởng đến chất lượng mối hàn hoặc các bước kiểm tra.
