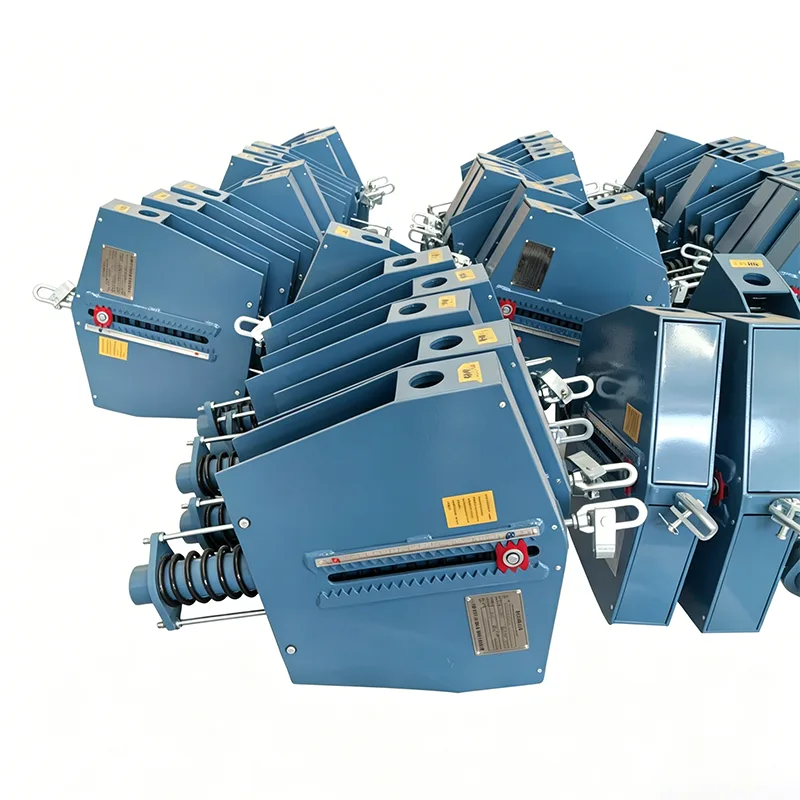

Hỗ trợ mùa xuân liên tục đường ống năng lượng

Trong mạng lưới đường ống dẫn khí đốt tự nhiên, LNG, năng lượng hydro và năng lượng truyền thống, hệ thống đường ống thường trải rộng trên các môi trường địa lý phức tạp và chịu được sự giãn nở và co lại nhiệt nghiêm trọng. Được hỗ trợ bởi 14 năm tích lũy kỹ thuật trong công nghệ hỗ trợ đường ống, Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun đã phát triển đặc biệt Hỗ trợ lò xo không đổi đường ống năng lượng cho các kịch bản truyền tải năng lượng. Sản phẩm này áp dụng cơ chế cân bằng mômen chính xác để đảm bảo tải trọng hỗ trợ không đổi khi đường ống trải qua chuyển vị dọc nhịp lớn. Tính năng này giúp tránh hiệu quả căng thẳng bổ sung do truyền tải đến các thiết bị nhạy cảm như van và máy nén, đồng thời là thành phần chính đảm bảo vận hành an toàn và ổn định của mạng lưới đường ống năng lượng đường dài.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo không đổi	Ví dụ
Model/Dòng sản phẩm	PH, LH, CA, CS, TH
Khả năng chịu tải (Vận hành)	0,1 kN - 500 kN
Tổng số chuyến đi	50mm, 100mm, 200mm, 400mm
Du lịch thực tế	Lên đến 600mm
Độ lệch tải (Dung sai)	±5% (Tiêu chuẩn) / ±3% (Cao)
Vị trí lắp đặt	Ngang / Dọc
Hoàn thiện nhà ở	Mạ kẽm nhúng nóng / Epoxy
Nhiệt độ hoạt động.	-20°C đến +80°C (Môi trường xung quanh)
Vật liệu cuộn lò xo	60Si2Mn / 50CrVA
Phạm vi điều chỉnh tải	±10% (Điều chỉnh trường)

Khả năng thích ứng kỹ thuật và vận hành & bảo trì Ưu điểm

Trong quá trình xây dựng và vận hành thực tế các đường ống năng lượng, thiết kế Hỗ trợ lò xo liên tục của Đường ống năng lượng sẽ giải quyết đầy đủ các điểm yếu của việc xây dựng tại chỗ và bảo trì sau này:

Khóa trạng thái lạnh và lắp đặt nhanh: Trước khi giao hàng, lò xo được nén trước và khóa ở vị trí lắp đặt trạng thái nguội theo báo cáo tính toán ứng suất hệ thống đường ống. Tại chỗ, chỉ cần tinh chỉnh ren đơn giản và cố định rễ là có thể đạt được trạng thái ứng suất thiết kế, rút ​​ngắn đáng kể thời gian thi công các phòng trưng bày đường ống.

Giám sát vận hành trực quan: Được trang bị các tấm chỉ báo dịch chuyển và cân tải có độ chính xác cao bên ngoài, nhân viên vận hành và bảo trì có thể đánh giá trực quan xem đường ống có ở vị trí làm việc được thiết kế trong quá trình kiểm tra hàng ngày mà không cần tháo rời vỏ hay không, tạo điều kiện phát hiện kịp thời độ lún hoặc biến dạng bất thường của đường ống.

Các phương pháp root linh hoạt: Nhiều giải pháp kết nối root được cung cấp (chẳng hạn như các tấm hàn đơn, vòng, đầu nối kết cấu thép, v.v.), có thể đạt được khả năng root ổn định cho dù đối với các phòng trưng bày đường ống trên cao, cầu ống bắc qua sông hay thân thiết bị.

Hệ thống kiểm soát chất lượng và sản xuất nghiêm ngặt

Là tuyến phòng thủ an toàn của cơ sở hạ tầng năng lượng, toàn bộ quy trình sản xuất Hỗ trợ mùa xuân liên tục trong đường ống năng lượng tuân theo các tiêu chuẩn kiểm soát chất lượng nghiêm ngặt:

Thử nghiệm nội bộ toàn diện được thực hiện trên mọi sản phẩm trước khi giao hàng

Trước khi giao hàng, mỗi sản phẩm đều trải qua quá trình thử nghiệm nội bộ hoàn chỉnh. Quá trình này bao gồm kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT nếu có, kiểm tra tải trọng lò xo với các đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.

Làm rõ về chứng nhận của bên thứ ba

Thử nghiệm nội bộ không giống như thử nghiệm của bên thứ ba được ILAC công nhận. Nếu cần có thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm thì dịch vụ này có thể được cung cấp dưới dạng dịch vụ tùy chọn riêng biệt.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Dịch vụ này bao gồm phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.

2. Mối hàn NDT

Các phương pháp hiện có bao gồm Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Đường cong chuyển tải được bao gồm.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Ưu điểm khác biệt của chúng tôi

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA.

Hơn cả một nhà cung cấp nội địa tiêu chuẩn

Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo. Chúng tôi cũng giúp sắp xếp việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời chúng tôi hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Tại sao chọn Hỗ trợ lò xo liên tục trong đường ống năng lượng của Tianshun?

Kinh nghiệm sâu sắc về dự án năng lượng: Các sản phẩm đã hoạt động ổn định tại các trạm LNG, đường ống truyền tải khí đốt tự nhiên đường dài và các dự án lọc dầu tại hơn 40 quốc gia trên thế giới, chịu được thử thách của khí hậu khắc nghiệt và điều kiện làm việc phức tạp.

Hỗ trợ kỹ thuật toàn bộ quy trình: Chúng tôi cung cấp các dịch vụ kỹ thuật toàn diện từ phân tích ứng suất đường ống (mô phỏng CAESAR II), tính toán lựa chọn loại đến hướng dẫn lắp đặt tại chỗ, đảm bảo rằng mỗi hỗ trợ đều phù hợp chính xác với điều kiện làm việc.

Cung cấp chuỗi cung ứng đáng tin cậy: Dựa vào dây chuyền sản xuất tự động và thiết bị thử nghiệm hoàn chỉnh tại cơ sở Giang Tô, chúng tôi đảm bảo cung cấp nguyên liệu đúng thời gian và chất lượng cao cho các dự án năng lượng quy mô lớn.

Hỗ trợ toàn bộ vòng đời: Chúng tôi thiết lập các hồ sơ dự án độc quyền và cung cấp đánh giá tình trạng, cài đặt lại tải và hướng dẫn thay thế trong quá trình bảo trì ngừng hoạt động, giảm rủi ro vận hành và bảo trì mạng lưới đường ống.
