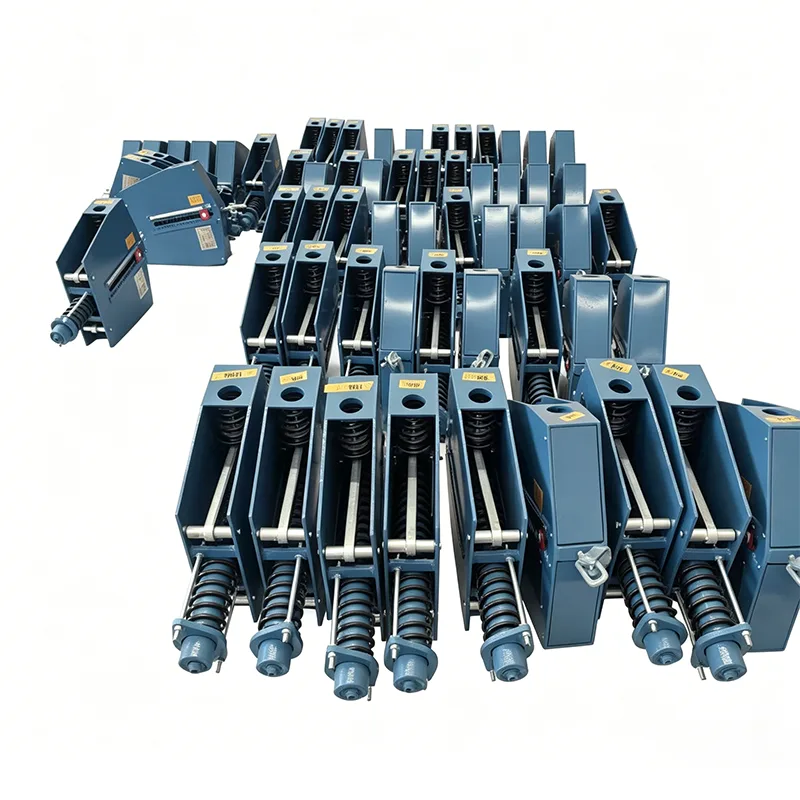

Nhà máy nhiệt điện Móc treo lò xo liên tục

Trong các hệ thống đường ống hơi-nước, khí thải-khí và than nghiền phức tạp của các nhà máy nhiệt điện, sự dịch chuyển nhiệt của đường ống do thay đổi nhiệt độ mạnh là mối nguy hiểm tiềm ẩn cốt lõi đe dọa đến an toàn hệ thống. Với 14 năm tích lũy kỹ thuật trong lĩnh vực hỗ trợ đường ống, Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun đã phát triển đặc biệt Móc treo lò xo không đổi của Nhà máy Nhiệt điện cho điều kiện làm việc của nhà máy nhiệt điện. Được thiết kế dựa trên nguyên lý cân bằng mômen, sản phẩm này cung cấp lực hỗ trợ liên tục không đổi khi xảy ra sự dịch chuyển nhiệt theo phương thẳng đứng trong đường ống, hấp thụ và bù đắp hiệu quả ứng suất dịch chuyển, giúp đường ống và thiết bị kết nối không bị hư hỏng do ứng suất tăng thêm, đồng thời đảm bảo vận hành an toàn lâu dài của các nhà máy điện.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo không đổi	Ví dụ
Model/Dòng sản phẩm	PH, LH, CA, CS, TH
Khả năng chịu tải (Vận hành)	0,1 kN - 500 kN
Tổng số chuyến đi	50mm, 100mm, 200mm, 400mm
Du lịch thực tế	Lên đến 600mm
Độ lệch tải (Dung sai)	±5% (Tiêu chuẩn) / ±3% (Cao)
Vị trí lắp đặt	Ngang / Dọc
Hoàn thiện nhà ở	Mạ kẽm nhúng nóng / Epoxy
Nhiệt độ hoạt động.	-20°C đến +80°C (Môi trường xung quanh)
Vật liệu cuộn lò xo	60Si2Mn / 50CrVA
Phạm vi điều chỉnh tải	±10% (Điều chỉnh trường)

Ứng dụng kỹ thuật và hiện thực hóa giá trị

Hệ thống đường ống trong nhà máy nhiệt điện có yêu cầu cực kỳ cao về độ tin cậy của các bộ phận hỗ trợ. Khi thiết kế Móc treo lò xo cố định của nhà máy nhiệt điện, chúng tôi đã xem xét đầy đủ các điểm khó khăn về kỹ thuật thực tế:

Loại bỏ ứng suất bổ sung: Trong phạm vi chuyển vị tải quy định, mômen lò xo và mô men tải luôn duy trì cân bằng động, tránh biến dạng đường ống hoặc rò rỉ khớp do giãn nở nhiệt và co nguội.

Cài đặt trạng thái nguội chính xác: Nhà sản xuất thực hiện cài đặt nén trước theo đúng tải trọng lắp đặt do người dùng cung cấp và cố định tấm chỉ báo ở vị trí làm việc ở trạng thái nguội theo lý thuyết thông qua các khối định vị, đảm bảo lò xo tạm thời ở trạng thái cứng trong quá trình lắp đặt tại chỗ và tránh những căng thẳng do tai nạn trong quá trình thi công.

Giám sát vận hành và bảo trì trực quan: Thiết kế tấm chỉ báo dịch chuyển bên ngoài cho phép nhân viên vận hành và bảo trì kiểm tra trực quan xem độ dịch chuyển của giá đỡ lò xo dưới tải trọng làm việc có phù hợp với thiết kế sau khi đường ống được đưa vào hoạt động bình thường hay không, tạo điều kiện thuận lợi cho việc bảo trì phòng ngừa.

Thông số kỹ thuật cài đặt và kiểm soát chất lượng nghiêm ngặt

Mọi sản phẩm đều được kiểm tra đầy đủ trong nhà trước khi giao hàng

Trước khi xuất xưởng, mỗi sản phẩm đều phải trải qua một chương trình thử nghiệm nội bộ hoàn chỉnh. Chương trình này bao gồm kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT nếu có, kiểm tra tải trọng lò xo với các đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo Thử nghiệm tại Nhà máy (FTR) và Báo cáo Thử nghiệm Vật liệu (MTR) được cung cấp cùng với lô hàng.

Thử nghiệm nội bộ này không phải là thử nghiệm của bên thứ ba được ILAC công nhận

Nếu cần có thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm thì việc thử nghiệm này có thể được sắp xếp riêng biệt như một dịch vụ tùy chọn.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng đều có sẵn.

2. Mối hàn NDT

Có thể cung cấp Kiểm tra hạt từ tính (MT), Kiểm tra thâm nhập chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Đường cong chuyển tải được bao gồm.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Điều gì làm cho chúng tôi khác biệt

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Để đảm bảo độ chính xác của tải, tiêu chuẩn kiểm tra và hệ thống tài liệu, chúng tôi sử dụng hệ thống hỗ trợ đường ống quốc tế LISEGA làm tiêu chuẩn.

Hơn cả một nhà sản xuất nội địa tiêu chuẩn

Một nhà sản xuất tiêu chuẩn trong nước thường chỉ cung cấp sản phẩm. Chúng tôi tiến xa hơn bằng cách cung cấp đường cong chuyển tải-chuyển vị cho mỗi đơn vị lò xo. Chúng tôi cũng giúp sắp xếp việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời chúng tôi hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Tại sao nên chọn móc treo lò xo liên tục của nhà máy nhiệt điện Tianshun?

Kinh nghiệm dự án nhiệt điện phong phú: Các sản phẩm được sử dụng rộng rãi trong đường ống dẫn hơi nước và hệ thống treo thiết bị nồi hơi của các nhà máy nhiệt điện trong và ngoài nước, đồng thời đã vượt qua các thử nghiệm của nhiều chu kỳ khởi động và tắt tổ máy.

Hỗ trợ kỹ thuật tùy chỉnh: Chúng tôi cung cấp các dịch vụ kỹ thuật toàn diện từ tính toán ứng suất đường ống, lựa chọn loại và khớp cho đến hướng dẫn lắp đặt tại chỗ, đảm bảo rằng mỗi hỗ trợ đều khớp chính xác với điều kiện làm việc.

Cung cấp chuỗi cung ứng ổn định: Dựa vào dây chuyền sản xuất tự động và thiết bị thử nghiệm hoàn chỉnh tại cơ sở Giang Tô, chúng tôi đảm bảo cung cấp nguyên liệu đúng thời gian và chất lượng cao cho các dự án nhiệt điện quy mô lớn.

Hỗ trợ toàn bộ vòng đời: Chúng tôi thiết lập các hồ sơ dự án độc quyền và cung cấp đánh giá tình trạng cũng như hướng dẫn thay thế trong quá trình bảo trì ngừng hoạt động, giảm rủi ro vận hành và bảo trì của các nhà máy điện.

Nhận hỗ trợ kỹ thuật ngay bây giờ:

Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun cam kết cung cấp sự đảm bảo hỗ trợ đường ống ổn định và đáng tin cậy cho các doanh nghiệp nhiệt điện toàn cầu với Móc treo lò xo liên tục của Nhà máy Nhiệt điện tiêu chuẩn cao!
