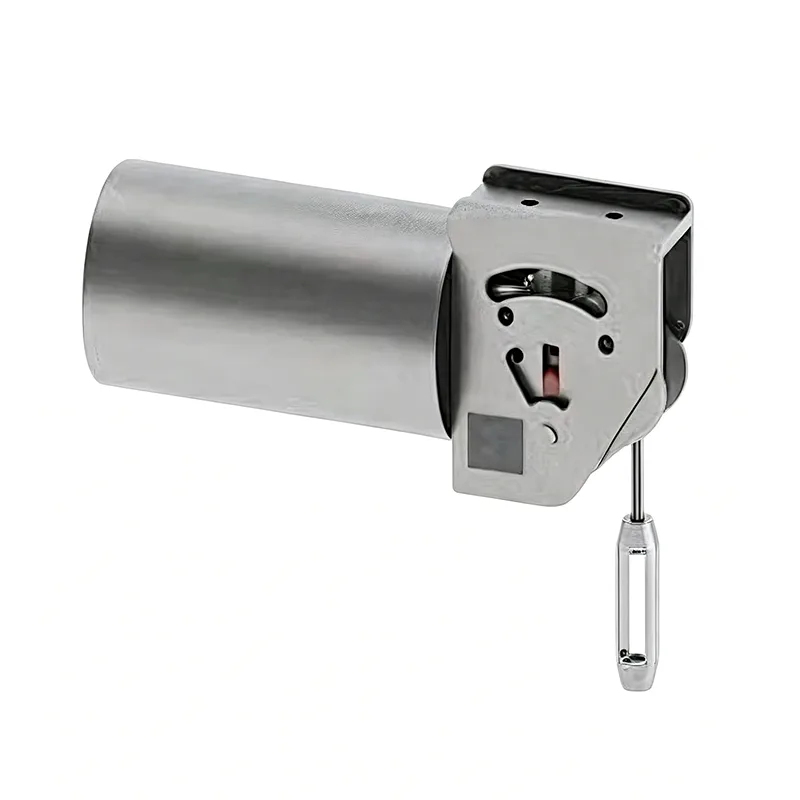

Móc treo lò xo cố định MSS SP-58

Yangzhou Tianshun Pipeline Technology Co., Ltd., được thành lập vào năm 2012, xuất khẩu sản phẩm sang hơn 40 quốc gia trên thế giới và có nhiều kinh nghiệm trong việc cung cấp dự án quốc tế. Móc treo lò xo cố định MSS SP-58 là sản phẩm dành riêng cho xuất khẩu được sản xuất tuân thủ nghiêm ngặt tiêu chuẩn SP-58 của Hiệp hội tiêu chuẩn hóa các nhà sản xuất ngành van và phụ kiện (MSS), được thiết kế đặc biệt cho các dự án kỹ thuật quốc tế, dự án có vốn nước ngoài và các dự án hợp đồng chung EPC áp dụng thông số thiết kế tiêu chuẩn Mỹ.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Giải thích tiêu chuẩn MSS SP-58

MSS SP-58 là tiêu chuẩn quốc gia của Hoa Kỳ về Giá đỡ và Móc treo ống, đồng thời cũng là tiêu chuẩn có thẩm quyền được áp dụng rộng rãi trong cộng đồng kỹ thuật quốc tế, do Hiệp hội Tiêu chuẩn hóa Nhà sản xuất của ngành Van và Phụ kiện xây dựng.

Yêu cầu cốt lõi của tiêu chuẩn:

▶  Chỉ định các yêu cầu về thiết kế, sản xuất và thử nghiệm đối với giá đỡ và giá treo lò xo chịu lực không đổi

▶  Làm rõ các chỉ số kỹ thuật như độ bền tải, vật liệu, kiểm tra và đánh dấu

▶  Là tiêu chuẩn hỗ trợ cho các thông số quy trình của dòng API và ASME B31

▶  Là yêu cầu bắt buộc đối với các dự án EPC quốc tế, dự án có vốn nước ngoài và dự án xuất khẩu

Móc treo lò xo liên tục MSS SP-58 đáp ứng đầy đủ mọi yêu cầu kỹ thuật của tiêu chuẩn này và có thể sử dụng trực tiếp cho các công trình kỹ thuật theo hệ thống tiêu chuẩn Mỹ.

So sánh kỹ thuật: Tiêu chuẩn Mỹ và Tiêu chuẩn quốc gia Trung Quốc

Mục so sánh	MSS SP-58 (Tiêu chuẩn Mỹ)	NB/T 47038 (Tiêu chuẩn quốc gia Trung Quốc)
Tải liên tục	≤±5%	≤±6%
Yêu cầu về vật liệu	Thép tiêu chuẩn AISI, yêu cầu truy xuất nguồn gốc vật liệu	Thép tiêu chuẩn GB
Yêu cầu hàn	Chứng nhận quy trình hàn AWS D1.1	JB/T 4709
Yêu cầu kiểm tra	Kiểm tra hạt từ tính 100% + kiểm tra tải	Kiểm tra lấy mẫu
Yêu cầu đánh dấu	Dập thép vĩnh viễn	Đánh dấu bảng tên
Yêu cầu về tài liệu	Báo cáo thử nghiệm vật liệu MTR + Kế hoạch thử nghiệm kiểm tra ITP	Giấy chứng nhận đủ điều kiện của nhà máy
Yêu cầu về lớp phủ	Tiêu chuẩn sơn SSPC	Tiêu chuẩn sơn nội địa
Đơn vị đo lường	Chủ yếu là đế quốc (lb, inch)	Hệ mét (kN, mm)
loạt mùa xuân	Hệ thống đánh số tiêu chuẩn MSS	Đánh số tiêu chuẩn trong nước

MSS SP-58 Constant Spring Hanger cao hơn tiêu chuẩn trong nước về độ ổn định, yêu cầu truy xuất nguồn gốc và kiểm tra nguyên liệu, đáp ứng yêu cầu khắt khe của các dự án quốc tế.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo không đổi	Ví dụ
Model/Dòng sản phẩm	PH, LH, CA, CS, TH
Khả năng chịu tải (Vận hành)	0,1 kN - 500 kN
Tổng số chuyến đi	50mm, 100mm, 200mm, 400mm
Du lịch thực tế	Lên đến 600mm
Độ lệch tải (Dung sai)	±5% (Tiêu chuẩn) / ±3% (Cao)
Vị trí lắp đặt	Ngang / Dọc
Hoàn thiện nhà ở	Mạ kẽm nhúng nóng / Epoxy
Nhiệt độ hoạt động.	-20°C đến +80°C (Môi trường xung quanh)
Vật liệu cuộn lò xo	60Si2Mn / 50CrVA
Phạm vi điều chỉnh tải	±10% (Điều chỉnh trường)

Yêu cầu đặc biệt đối với sản phẩm American Standard và giải pháp của chúng tôi

Truy xuất nguồn gốc vật liệu

Tất cả nguyên liệu thép được mua từ các nhà máy thép được chứng nhận tiêu chuẩn Mỹ

Mỗi tấm thép và thanh tròn đều có một số nhiệt riêng

Cung cấp Báo cáo thử nghiệm vật liệu (MTR) hoàn chỉnh

Thành phần hóa học và tính chất cơ học của vật liệu có thể truy nguyên 100%

Kiểm soát quá trình hàn

Tiến hành Đặc tả quy trình hàn/ Hồ sơ đánh giá quy trình hàn (WPS/PQR) theo AWS D1.1

Thợ hàn làm việc có chứng chỉ và được đánh giá thường xuyên

Kiểm tra hạt từ tính 100% (MT) cho các mối hàn chịu lực chính

Hồ sơ hàn được lưu trữ đầy đủ, truy xuất nguồn gốc thợ hàn và ngày tháng

Kiểm tra nhà máy nghiêm ngặt

Chuẩn bị kế hoạch kiểm tra kiểm tra (ITP)

Khách hàng có thể chỉ định Điểm giữ (điểm H) và Điểm chứng kiến ​​(điểm W)

Kiểm tra tải toàn bộ hành trình cho từng sản phẩm, với đường cong kiểm tra được đưa ra

Cơ quan kiểm tra bên thứ ba (BV, SGS, TÜV) có thể có mặt tại chỗ để làm chứng

Hệ Thống Sơn Phủ Tiêu Chuẩn Mỹ

Phun cát tẩy gỉ theo SSPC-SP10

Sơn lót giàu kẽm epoxy + sơn phủ polyurethane, độ dày màng khô ≥120μm

Thử nghiệm phun muối ≥500 giờ, đáp ứng yêu cầu môi trường biển

Báo cáo thử nghiệm lớp phủ có sẵn

Đánh dấu vĩnh viễn

Thép dập trên thân sản phẩm: model, tải trọng, chuyển vị, số nhiệt, ngày sản xuất

Bảng tên inox: tên công ty, số tiêu chuẩn, dấu kiểm định

Đánh dấu rõ ràng và lâu dài, đáp ứng yêu cầu truy xuất nguồn gốc của dự án

Kinh nghiệm phân phối dự án xuất khẩu

Trong 14 năm qua, Móc treo lò xo cố định MSS SP-58 của chúng tôi đã được cung cấp thành công cho nhiều dự án quốc tế:

▶  Đông Nam Á: Các dự án hóa dầu tại Singapore, Indonesia, Malaysia

▶  Trung Đông: Các dự án nhà máy lọc dầu ở Ả Rập Saudi, UAE, Oman

▶  Châu Phi: Các dự án nhà máy điện ở Nam Phi, Ai Cập, Algeria

▶  Nam Mỹ: Các dự án năng lượng ở Brazil, Argentina

▶  Châu Âu và Châu Mỹ: Hỗ trợ các dự án tại Hoa Kỳ, Vương quốc Anh, Đức

Các trường hợp điển hình:

▶  Dự án nhà máy lọc dầu công suất 20 triệu tấn/năm ở Trung Đông: Cung cấp hơn 800 bộ giá đỡ và móc treo lò xo tiêu chuẩn Mỹ, đã một lần vượt qua kiểm định của SGS

▶  Dự án kho cảng LNG ở Đông Nam Á: Giá treo lực không đổi nhiệt độ thấp tiêu chuẩn Mỹ, đã vượt qua sự kiểm tra của bên thứ ba BV

▶  Dự án nhà máy điện ở Châu Phi: Sản xuất theo tiêu chuẩn Mỹ, cung cấp đầy đủ hồ sơ ITP và MTR

Hệ thống tài liệu và chứng nhận chất lượng

Chứng nhận đủ điều kiện

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Giấy phép sản xuất thiết bị đặc biệt (Linh kiện đường ống áp lực)

Có thể hợp tác với khách hàng về PED, CE và các chứng nhận khác

Gói Tài Liệu Bàn Giao (Tiêu Chuẩn Cho Dự Án American Standard)

Báo cáo thử nghiệm vật liệu (MTR)

Thông số kỹ thuật quy trình hàn / Hồ sơ chứng nhận quy trình hàn (WPS/PQR)

Kế hoạch kiểm tra kiểm tra (ITP)

Đường cong kiểm tra chuyển tải cho từng sản phẩm

Báo cáo thử nghiệm hạt từ tính (Báo cáo MT)

Báo cáo thử nghiệm lớp phủ

Giấy chứng nhận tuân thủ

Hướng dẫn cài đặt và vận hành (tiếng Trung và tiếng Anh)

Dịch vụ độc quyền cho các dự án xuất khẩu

▶  Ổ cắm tiêu chuẩn: Làm quen với ASME B31.1/B31.3, API và các hệ thống tiêu chuẩn khác của Mỹ, hiểu chính xác các yêu cầu kỹ thuật

▶  Hỗ trợ tài liệu: Cung cấp đầy đủ tài liệu kỹ thuật cần thiết cho các dự án tiêu chuẩn Mỹ, có thể điều chỉnh theo mẫu của khách hàng

▶  Hợp tác kiểm tra: Hợp tác với khách hàng hoặc cơ quan kiểm tra bên thứ ba (SGS, BV, TÜV, v.v.) để kiểm tra nhà máy

▶  Đóng gói và vận chuyển: Bao bì hộp gỗ không khử trùng dành riêng cho xuất khẩu, thích hợp cho vận chuyển đường biển và đường hàng không

►  Dịch vụ chứng từ: Cung cấp đầy đủ bộ chứng từ xuất khẩu bao gồm giấy chứng nhận xuất xứ, giấy chứng nhận kiểm định hàng hóa, tờ khai hải quan

▶  Hỗ trợ kỹ thuật: Hỗ trợ kỹ thuật bằng tiếng Trung và tiếng Anh, hợp tác làm rõ kỹ thuật của dự án EPC

▶  Đảm bảo giao hàng: Ưu tiên lập kế hoạch sản xuất cho các dự án xuất khẩu để đảm bảo giao hàng đúng hạn

Móc treo lò xo cố định MSS SP-58 là sự lựa chọn đáng tin cậy cho các dự án kỹ thuật quốc tế. Chúng tôi không chỉ cung cấp các sản phẩm theo tiêu chuẩn Mỹ mà còn cung cấp các dịch vụ trọn gói từ lắp ghép kỹ thuật, chuẩn bị hồ sơ, hợp tác kiểm tra đến hậu cần xuất khẩu, đảm bảo các dự án xuất khẩu của bạn được vận chuyển suôn sẻ.

Mọi sản phẩm đều được kiểm tra đầy đủ trong nhà trước khi giao hàng

Trước khi xuất xưởng, mỗi sản phẩm đều phải trải qua một chương trình thử nghiệm nội bộ hoàn chỉnh. Chương trình này bao gồm kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT nếu có, kiểm tra tải trọng lò xo với các đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo Thử nghiệm tại Nhà máy (FTR) và Báo cáo Thử nghiệm Vật liệu (MTR) được cung cấp cùng với lô hàng.

Thử nghiệm nội bộ này không phải là thử nghiệm của bên thứ ba được ILAC công nhận

Nếu cần có thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm thì việc thử nghiệm này có thể được sắp xếp riêng biệt như một dịch vụ tùy chọn.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng đều có sẵn.

2. Mối hàn NDT

Có thể cung cấp Kiểm tra hạt từ tính (MT), Kiểm tra thâm nhập chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Đường cong chuyển tải được bao gồm.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Điều gì làm cho chúng tôi khác biệt

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Để đảm bảo độ chính xác của tải, tiêu chuẩn kiểm tra và hệ thống tài liệu, chúng tôi sử dụng hệ thống hỗ trợ đường ống quốc tế LISEGA làm tiêu chuẩn.

Hơn cả một nhà sản xuất nội địa tiêu chuẩn

Một nhà sản xuất tiêu chuẩn trong nước thường chỉ cung cấp sản phẩm. Chúng tôi tiến xa hơn bằng cách cung cấp đường cong chuyển tải-chuyển vị cho mỗi đơn vị lò xo. Chúng tôi cũng giúp sắp xếp việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời chúng tôi hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.
