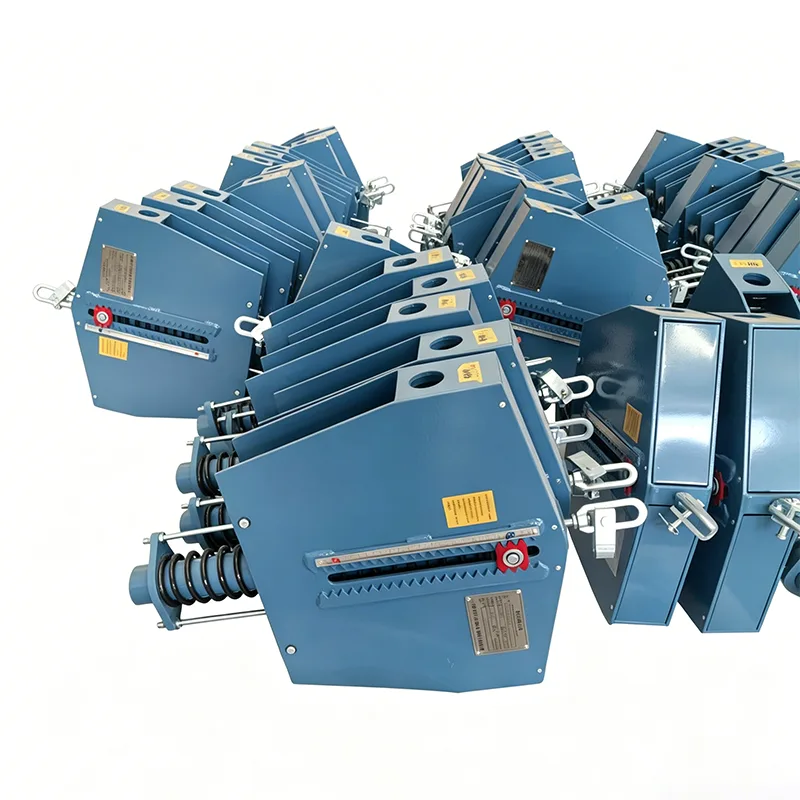

Móc treo lò xo liên tục hạng nặng

Yangzhou Tianshun Pipeline Technology Co., Ltd., được thành lập vào năm 2012, là một doanh nghiệp công nghiệp và thương mại tích hợp tập trung vào R&D và sản xuất các sản phẩm hỗ trợ đường ống. Trong 14 năm qua, chúng tôi đã phục vụ các dự án điện, hóa dầu và năng lượng tại hơn 40 quốc gia trên thế giới và chiếm được lòng tin lâu dài của khách hàng nhờ chất lượng sản phẩm ổn định. Móc treo lò xo cố định hạng nặng là sản phẩm chủ lực của chúng tôi được phát triển cho các điều kiện làm việc có tải trọng lớn và yêu cầu cao. Nó đã được tăng cường một cách có hệ thống về vật liệu, cấu trúc và công nghệ để mang lại sự đảm bảo đáng tin cậy cho hoạt động an toàn của đường ống trong điều kiện làm việc khắc nghiệt.

Điều kiện làm việc nặng nhọc là gì? Tại sao cần có móc treo đặc biệt

Trong các dự án công nghiệp lớn có loại hệ thống đường ống đặc biệt:

▶  Đường ống có thành dày đường kính lớn: Trên DN600, độ dày thành trên 20 mm

▶  Hệ thống đường ống hạng nặng: Tải trọng mỗi điểm nâng trên 200kN, một số trên 500kN

▶  Đường ống chính nhiệt độ cao và áp suất cao: Đường ống hơi chính của nhà máy điện, đường ống xử lý nhiệt độ cao của các đơn vị lọc dầu

▶  Đường ống có nhịp dài: Các đoạn ống có nhịp lớn trong phòng trưng bày đường ống có tải trọng tập trung lớn

Nếu sử dụng móc treo lực không đổi thông thường cho các đường ống hạng nặng này thì rất có thể xảy ra các vấn đề sau:

▶  Biến dạng và nứt vỏ: Tải trọng vượt quá giới hạn chịu lực của kết cấu

▶  Độ cứng của lò xo không đủ: Lực nén quá mức, mất đặc tính lực không đổi

▶  Lỗi cắt chốt: Các bộ phận kết nối không đủ bền

▶  Biến dạng kéo của thanh treo: Thanh có đường kính nhỏ, giãn quá tải

Móc treo lò xo liên tục chịu tải nặng là một sản phẩm gia cố được phát triển đặc biệt cho các điều kiện làm việc như vậy, với khả năng tăng cường có hệ thống từ mọi khía cạnh của vật liệu, kết cấu và công nghệ.

Những trường hợp thất bại nặng nề và bài học

Theo thống kê của ngành, điều kiện làm việc nặng nhọc chiếm hơn 60% các vụ tai nạn do lỗi hỗ trợ đường ống:

Trường hợp 1: Đường ống hơi chính của nhà máy điện

Sự cố: Sử dụng móc treo lực không đổi thông thường, tải trọng trên mỗi điểm nâng 280kN Hậu quả: Tấm bên vỏ bị nứt sau 3 năm vận hành, đường ống bị chìm 120mm Mất mát: 15 ngày bảo trì ngừng hoạt động, tổn thất trực tiếp hơn 10 triệu RMB

Trường hợp 2: Đường ống nhiệt độ cao của đơn vị tinh chế

Sự cố: Đường kính chốt treo quá nhỏ, độ bền giảm ở nhiệt độ cao Hậu quả: Chốt bị đứt do cắt, đường ống rơi gây rò rỉ trung bình Bài học: Móc treo có tải trọng nặng phải được tính toán riêng về độ bền theo điều kiện làm việc thực tế

Trường hợp 3: Đường ống hộp lạnh kho cảng LNG

Sự cố: Vật liệu bị giòn ở nhiệt độ thấp, vỏ Q235 thông thường bị nứt Hậu quả: Sự dịch chuyển của đường ống mất kiểm soát, rò rỉ mặt bích giao diện hộp lạnh Cải tiến: Móc treo hạng nặng sử dụng vật liệu có độ bền nhiệt độ thấp

Trong 14 năm kinh nghiệm trong ngành, Công nghệ đường ống Yangzhou Tianshun đã xử lý nhiều dự án chuyển đổi lỗi hỗ trợ hạng nặng tương tự và hiểu sâu sắc về đặc thù cũng như rủi ro của điều kiện làm việc nặng nhọc.

Thông số kỹ thuật sản phẩm

Phân tích 7 thiết kế gia cố hạng nặng

Hệ thống kết cấu cường độ cao

Shell sử dụng thép cường độ cao hợp kim thấp Q345B, cường độ năng suất tăng 40%

Độ dày tấm bên tăng 50%, cắt toàn bộ tấm mà không cần nối mối hàn

Thiết kế tấm sườn gia cố phía dưới để phân tán ứng suất tập trung

Kết nối cường độ cao đường kính lớn

Pin sử dụng thép kết cấu hợp kim 40Cr, được tôi luyện và tôi luyện, cường độ tăng 80%

Đường kính chốt được thiết kế với hệ số an toàn gấp 5 lần tải tối đa

Ống lót tự bôi trơn được sử dụng để giảm ma sát và cải thiện độ bền

Công nghệ song song đa lò xo

2-4 bộ lò xo song song cho tải lớn, tải lò xo đơn được kiểm soát trong phạm vi hợp lý

Thiết kế nén đồng bộ nhóm lò xo để tránh tải lệch tâm

Mỗi lò xo được kiểm tra riêng biệt, độ lệch phù hợp 2%

Cơ chế đòn bẩy gia cố

Tiết diện cánh tay đòn mở rộng, mô đun uốn tăng 100%

Tấm lót dày ở điểm tựa để ngăn ngừa sự nghiền nát cục bộ

Bề mặt cam được làm nguội tần số cao, độ cứng trên HRC45, tuổi thọ chống mài mòn tăng gấp 3 lần

Kiểm soát sản xuất có độ chính xác cao

Vị trí lỗ khóa được xử lý bằng CNC, độ chính xác vị trí ± 0,1mm

Lỗi tỷ lệ mô men đòn bẩy được kiểm soát trong phạm vi ± 1%

Độ nén lò xo được đặt chính xác, độ lệch tải nguội 3%

Kiểm soát chất lượng mối hàn hoàn hảo

Các mối hàn chịu lực chính áp dụng quy trình hàn xuyên thấu hoàn toàn

Kiểm tra siêu âm 100%, đáp ứng yêu cầu JB/T 4730 Cấp II

Xử lý giảm ứng suất sau hàn để loại bỏ ứng suất dư hàn

Bảo vệ an toàn nhiều lần

Giới hạn cơ học trên và dưới được thiết lập để ngăn chặn thiệt hại quá mức

Thiết bị bảo vệ quá tải, kích hoạt cảnh báo khi tải bất thường

Thiết bị khóa dịch chuyển để bảo vệ lò xo trong quá trình lắp đặt và vận chuyển

So sánh hiệu suất chuyển tải

Sau đây là dữ liệu đo được (tải 300kN, điều kiện làm việc dịch chuyển 200mm):

Độ lệch tải toàn phần của Móc treo lò xo cố định hạng nặng được kiểm soát trong phạm vi ± 4%, tốt hơn nhiều so với yêu cầu tiêu chuẩn quốc gia, bảo vệ hiệu quả sự an toàn của đường ống và thiết bị.

Hệ thống xác minh sản phẩm hạng nặng của chúng tôi

Mỗi Móc treo lò xo cố định hạng nặng phải hoàn thành việc xác minh sau trước khi giao hàng:

Kiểm tra vật liệu đầu vào

Xác minh giấy chứng nhận vật liệu của tấm thép và thanh tròn

Kiểm tra lại độ cứng và thành phần của thép lò xo

Xác minh tính tương thích của vật liệu hàn

Kiểm tra quy trình sản xuất

Kiểm tra CMM kích thước gia công CNC

Kiểm tra UT hàn

Kiểm tra đường cong chuyển tải tải nhóm lò xo

Hoàn thành kiểm tra nhà máy máy

Kiểm tra tải toàn hành trình 100%, ghi dữ liệu 20 điểm đo

Tính toán ổn định, làm lại đối với sản phẩm không đạt chất lượng

Kiểm tra chức năng thiết bị khóa và giới hạn

Hiệu chuẩn chỉ báo dịch chuyển

Tài liệu nhà máy

Tài liệu chứng nhận chất lượng vật liệu

Báo cáo kiểm tra mối hàn

Báo cáo thử nghiệm mùa xuân

Hoàn thành đường cong thử nghiệm chuyển tải của máy

Giấy chứng nhận chất lượng sản phẩm và hướng dẫn lắp đặt

Các kịch bản ứng dụng tải nặng điển hình

Cung cấp và dịch vụ dự án

Quy trình dịch vụ độc quyền cho các dự án hạng nặng

1. Lắp ghép kỹ thuật: Các kỹ sư chuyên nghiệp kết nối với các nhà phân tích ứng suất đường ống để xác nhận các yêu cầu về tải trọng, chuyển vị và không gian

2.Scheme thiết kế: Cung cấp các sơ đồ thiết kế tùy chỉnh cho các hạn chế về không gian đặc biệt

3. Xác nhận bản vẽ: Cung cấp bản vẽ lắp ráp chi tiết và bảng tải, có chữ ký và xác nhận của cả hai bên

4.Theo dõi sản xuất: Cung cấp hình ảnh tiến độ sản xuất hàng tuần cho các dự án lớn

5. Chấp nhận tại nhà máy: Khách hàng hoặc bên thứ ba có thể được mời đến chứng kiến ​​các cuộc thử nghiệm tại nhà máy

6. Dịch vụ tại chỗ: Cung cấp hướng dẫn lắp đặt, hỗ trợ kỹ thuật tại chỗ nếu cần thiết

7.Theo dõi hoạt động: Trở lại thăm 6 tháng sau khi vận hành để hiểu trạng thái hoạt động

Hiệu suất và cam kết

▶  Cung cấp hơn 500 bộ móc treo chịu lực không đổi hạng nặng, tải trọng đơn tối đa 800kN

▶  Tất cả các sản phẩm hạng nặng đều được bảo hành chất lượng 3 năm

▶  Cung cấp giải pháp cho mọi vấn đề về chất lượng trong quá trình hoạt động trong vòng 48 giờ

▶  Tư vấn kỹ thuật và cung cấp phụ tùng trọn đời

Móc treo lò xo cố định hạng nặng là sự đảm bảo đáng tin cậy cho hoạt động an toàn của các hệ thống đường ống hạng nặng. Với 14 năm tập trung, chúng tôi hiểu sâu sắc rằng điều kiện làm việc nặng nhọc không cho phép xảy ra sai sót. Mỗi sản phẩm đều trải qua quá trình kiểm tra nghiêm ngặt để đảm bảo hoạt động ổn định trong điều kiện làm việc khắc nghiệt.
