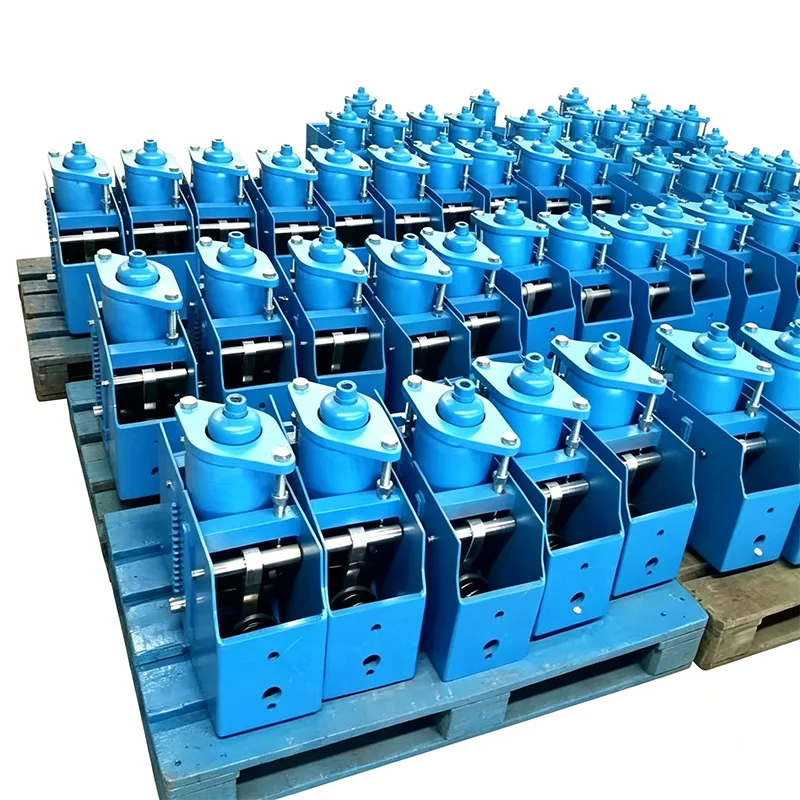

Móc treo lò xo liên tục chịu tải cao

Móc treo lò xo không đổi chịu tải cao là bộ phận chính để kiểm soát chuyển vị và tải trọng trong các hệ thống đường ống công nghiệp. Trong điều kiện làm việc ở nhiệt độ cao và áp suất cao, đường ống tạo ra sự giãn nở nhiệt và dịch chuyển co lại do thay đổi nhiệt độ. Nếu lực hỗ trợ thay đổi theo chuyển vị sẽ dẫn đến tập trung ứng suất đường ống và đe dọa đến hoạt động an toàn của hệ thống. Móc treo lò xo không đổi chịu tải cao của chúng tôi được thiết kế dựa trên nguyên tắc cân bằng mô men. Nó có thể liên tục tạo ra lực hỗ trợ ổn định trong toàn bộ hành trình dịch chuyển theo chiều dọc của đường ống, tránh hiệu quả thiệt hại cho đường ống và thiết bị kết nối do căng thẳng bổ sung gây ra.

Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun, được thành lập vào năm 2012, tập trung vào lĩnh vực giá đỡ và móc treo đường ống, tích lũy 14 năm kinh nghiệm sản xuất và ứng dụng. Sản phẩm của chúng tôi đã phục vụ các dự án trọng điểm về điện, hóa dầu, năng lượng và các ngành công nghiệp khác tại hơn 40 quốc gia trên thế giới và đã giành được sự tin tưởng mua lại lâu dài từ khách hàng với chất lượng ổn định.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Nguyên tắc làm việc cốt lõi

Móc treo lò xo không đổi chịu tải cao áp dụng thiết kế hợp tác giữa cơ cấu đòn bẩy hai tay và cụm lò xo xoắn ốc, thực hiện lực tạo ra không đổi dựa trên nguyên lý cơ học cân bằng mômen:

▶  Cơ chế cân bằng mômen: Khi đường ống tạo ra sự dịch chuyển nhiệt, cụm lò xo sẽ ​​truyền mômen xoắn thông qua cơ cấu đòn bẩy, giữ cho mômen tải và mômen lò xo luôn cân bằng

▶  Bù dẫn hướng cam: Cấu trúc dẫn hướng cam chính xác tích hợp bù đắp cho các dao động tải do ma sát cơ học và sai lệch trong sản xuất gây ra

▶  Thiết bị chỉ báo hành trình: Được trang bị chỉ báo dịch chuyển trực quan, có thể quan sát dịch chuyển đường ống trong thời gian thực, tạo điều kiện thuận lợi cho việc lắp đặt và điều chỉnh tại chỗ

Thông số kỹ thuật

Mục thông số	Chỉ báo kỹ thuật	Tiêu chuẩn thực hiện
Phạm vi tải định mức	0,5kN ~ 1000kN (có thể tùy chỉnh tải siêu lớn)	GB/T 17116 / HG/T 20644
Phạm vi dịch chuyển làm việc	±50mm ~ ±500mm	Theo yêu cầu thiết kế kỹ thuật
Tải liên tục	≤ ± 5% (vượt trội so với yêu cầu tiêu chuẩn quốc gia ≤6%)	Kiểm tra nhà máy trên mỗi đơn vị
Phạm vi nhiệt độ làm việc	-20oC ~ 450oC (có thể tùy chỉnh trong điều kiện nhiệt độ cao)	Thiết kế thích ứng vật liệu
Phạm vi điều chỉnh tải tại chỗ	±10%	Được trang bị cơ chế điều chỉnh đặc biệt
Cuộc sống mệt mỏi	≥10.000 chu kỳ	Kiểm tra điều kiện làm việc mô phỏng
Chất liệu mùa xuân	Thép lò xo cường độ cao 60Si2MnA	Quá trình xử lý nhiệt chân không

Tính năng sản phẩm cốt lõi

1. Hiệu suất ổn định tải ổn định

Độ lệch tải của Móc treo lò xo không đổi chịu tải cao được kiểm soát trong phạm vi ±5% trong toàn bộ hành trình, vượt trội so với yêu cầu tiêu chuẩn quốc gia. Thông qua sự kết hợp lò xo đa đĩa và thiết kế cơ khí chính xác, nó đảm bảo rằng đường ống luôn nhận được sự hỗ trợ đồng đều trong quá trình dịch chuyển nhiệt, loại bỏ cơ bản nguy cơ tập trung ứng suất.

2. Khả năng thích ứng mạnh mẽ với điều kiện tải nặng

Được thiết kế tối ưu cho các hệ thống đường ống tải trọng cao, khung chịu lực sử dụng thép kết cấu cường độ cao Q345B và xi lanh lò xo được hình thành bằng cách quay tích hợp, loại bỏ những nguy hiểm tiềm ẩn của các mối hàn chu vi. Sản phẩm có thể chịu được tải trọng tối đa 1000kN, đáp ứng nhu cầu hỗ trợ đường ống tải nặng trong các nhà máy điện lớn, các đơn vị lọc dầu và các cơ sở khác.

3. Cài đặt và bảo trì thuận tiện

▶  Được trang bị thiết bị khóa tải để khóa lò xo trong quá trình lắp đặt và vận chuyển, ngăn ngừa sự dịch chuyển do vô tình

▶  Tải tại chỗ có thể được tinh chỉnh trong phạm vi ±10% để thích ứng với độ lệch của điều kiện làm việc thực tế

▶  Giao diện kết nối được tiêu chuẩn hóa, tương thích với nhiều hình thức lắp đặt đường ống khác nhau

▶  Thiết kế cấu trúc mô-đun, thay thế thuận tiện các bộ phận bị mòn

4. Bảo hiểm đầy đủ điều kiện làm việc

Sản phẩm có thể thích ứng với phạm vi nhiệt độ làm việc từ -20oC đến 450oC. Đối với các điều kiện làm việc đặc biệt như LNG ở nhiệt độ thấp và hơi nước ở nhiệt độ cao, các vật liệu chịu nhiệt độ cao hoặc nhiệt độ thấp tương ứng có thể được tùy chỉnh để đảm bảo độ tin cậy về hiệu suất trong môi trường khắc nghiệt.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo không đổi	Ví dụ
Model/Dòng sản phẩm	PH, LH, CA, CS, TH
Khả năng chịu tải (Vận hành)	0,1 kN - 500 kN
Tổng số chuyến đi	50mm, 100mm, 200mm, 400mm
Du lịch thực tế	Lên đến 600mm
Độ lệch tải (Dung sai)	±5% (Tiêu chuẩn) / ±3% (Cao)
Vị trí lắp đặt	Ngang / Dọc
Hoàn thiện nhà ở	Mạ kẽm nhúng nóng / Epoxy
Nhiệt độ hoạt động.	-20°C đến +80°C (Môi trường xung quanh)
Vật liệu cuộn lò xo	60Si2Mn / 50CrVA
Phạm vi điều chỉnh tải	±10% (Điều chỉnh trường)

Đảm bảo kiểm soát chất lượng và sản xuất

Chúng tôi có một hệ thống sản xuất và thử nghiệm hoàn chỉnh để đảm bảo hiệu suất đáng tin cậy của mỗi Móc treo lò xo không đổi chịu tải cao:

Mọi sản phẩm đều được kiểm tra đầy đủ trong nhà trước khi giao hàng

Trước khi xuất xưởng, mỗi sản phẩm đều phải trải qua một chương trình thử nghiệm nội bộ hoàn chỉnh. Chương trình này bao gồm kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT nếu có, kiểm tra tải trọng lò xo với các đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo Thử nghiệm tại Nhà máy (FTR) và Báo cáo Thử nghiệm Vật liệu (MTR) được cung cấp cùng với lô hàng.

Thử nghiệm nội bộ này không phải là thử nghiệm của bên thứ ba được ILAC công nhận

Nếu cần có thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm thì việc thử nghiệm này có thể được sắp xếp riêng biệt như một dịch vụ tùy chọn.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng đều có sẵn.

2. Mối hàn NDT

Có thể cung cấp Kiểm tra hạt từ tính (MT), Kiểm tra thâm nhập chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Đường cong chuyển tải được bao gồm.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Điều gì làm cho chúng tôi khác biệt

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Để đảm bảo độ chính xác của tải, tiêu chuẩn kiểm tra và hệ thống tài liệu, chúng tôi sử dụng hệ thống hỗ trợ đường ống quốc tế LISEGA làm tiêu chuẩn.

Hơn cả một nhà sản xuất nội địa tiêu chuẩn

Một nhà sản xuất tiêu chuẩn trong nước thường chỉ cung cấp sản phẩm. Chúng tôi tiến xa hơn bằng cách cung cấp đường cong chuyển tải-chuyển vị cho mỗi đơn vị lò xo. Chúng tôi cũng giúp sắp xếp việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời chúng tôi hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Dịch vụ & Hỗ trợ

▶  Hỗ trợ kỹ thuật trước khi bán hàng: Đội ngũ bán hàng chuyên nghiệp quen thuộc với các ứng dụng điều kiện làm việc khác nhau, có thể đưa ra các đề xuất lựa chọn và giải pháp kỹ thuật theo các thông số quy trình

▶  Dịch vụ tùy chỉnh: Hỗ trợ tùy chỉnh sản phẩm cho các tải trọng đặc biệt, chuyển vị đặc biệt và các hình thức lắp đặt đặc biệt

▶  Đảm bảo sau bán hàng: Cung cấp hướng dẫn lắp đặt và tư vấn kỹ thuật, đồng thời phản hồi kịp thời các vấn đề về chất lượng sản phẩm

▶  Chu kỳ giao hàng: Các mẫu thông thường có sẵn trong kho và các sản phẩm tùy chỉnh được giao theo chu kỳ đã thỏa thuận
