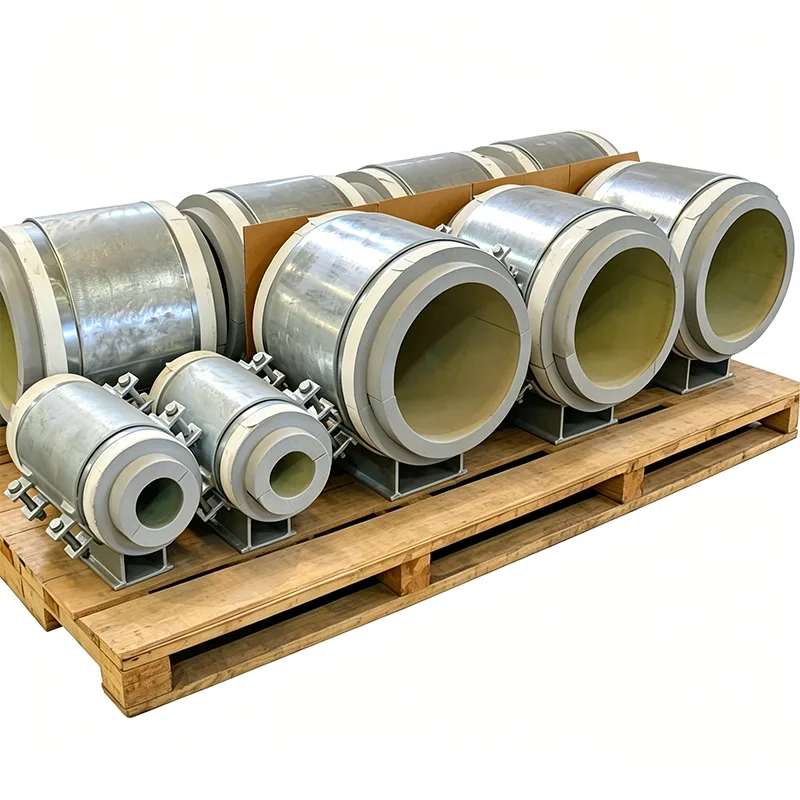

Hỗ trợ ống cách nhiệt trước cho dầu khí

Đường ống dẫn dầu và khí đốt không chỉ di chuyển sản phẩm. Họ di chuyển dầu thô dễ bị sáp phải ở trên điểm đông đặc của nó, khí ẩm có thể hình thành hydrat ăn mòn ở điểm lạnh và nước ngưng tụ áp suất cao quay vòng qua sự thay đổi nhiệt độ nhanh chóng. Trong các dịch vụ này, giá đỡ đường ống không được cách nhiệt không chỉ là rò rỉ năng lượng — đó là rủi ro về an toàn quy trình và là điểm bắt đầu ăn mòn. Một giá đỡ được cách nhiệt trước phù hợp sẽ loại bỏ cầu lạnh, tích hợp lớp vỏ kín hơi và đến công trường dưới dạng một cụm lắp ráp đã được thử nghiệm tải. Không có vật liệu cách nhiệt được chế tạo tại hiện trường. Không có phỏng đoán.

Yangzhou Tianshun đã cung cấp các vật liệu hỗ trợ tiền cách nhiệt cho các dự án dầu khí ở thượng nguồn, trung nguồn và hạ nguồn kể từ năm 2012. Các tổ hợp của chúng tôi hiện đang phục vụ trên các ống góp sản xuất sa mạc, giàn nâng ngoài khơi và dây chuyền theo dõi hơi nước của nhà máy lọc dầu ở hơn 45 quốc gia. Chúng tôi chế tạo chúng để giải quyết những thách thức cụ thể khiến đường ống dẫn dầu và khí đốt trở nên khác biệt: vật liệu sử dụng chua, khả năng sống sót sau đám cháy phản lực và lớp cách nhiệt không bị suy giảm khi hydrocarbon thấm vào đó.

Vật liệu được lựa chọn cho môi trường chua và ăn mòn

Trong cơ sở dầu khí, thép đỡ có thể tiếp xúc với H₂S, clorua và không khí chứa muối - đôi khi cả ba loại cùng một lúc. Chúng tôi không có cơ hội với việc lựa chọn vật liệu. Đối với các ứng dụng dịch vụ chua, chúng tôi cung cấp các tấm và phần bằng thép cacbon đã được kiểm tra HIC (Vết nứt do hydro) theo NACE TM0284 và khung đỡ hoàn thiện có thể được cung cấp tuân thủ đầy đủ NACE MR0175 / ISO 15156. Trong đó clorua là mối quan tâm chính — các đỉnh ngoài khơi, các thiết bị đầu cuối ven biển — chúng tôi sử dụng thép không gỉ 316L cho thân đỡ và bu lông A4-80, loại bỏ nguy cơ ăn mòn điện.

Bản thân khối cách nhiệt là tế bào kín để chống lại sự hấp thụ hydrocarbon. Đối với các dây chuyền vận chuyển dầu thô, nước ngưng tụ hoặc dầu nhiên liệu, chúng tôi tránh các vật liệu dạng ô hở có thể hút dầu và làm giảm hiệu suất nhiệt. Kính dạng tế bào và PIR mật độ cao là những lựa chọn mặc định của chúng tôi, đã được kiểm tra khả năng tương thích hóa học với mức phơi nhiễm tràn dự kiến.

Giữ nhiệt ở nơi quy trình cần

Các ống đỡ ống cách nhiệt trước cho dầu và khí đốt không phải lúc nào cũng chạy ở nhiệt độ hơi nước, nhưng chúng thường được làm nóng hoặc theo dõi để giữ cho chất bên trong chảy. Chất hỗ trợ cho phép nhiệt thoát ra tại một điểm có thể gây ra hiện tượng làm mát cục bộ dẫn đến lắng đọng sáp, hình thành hydrat hoặc tăng độ nhớt. Các giá đỡ cách nhiệt trước của chúng tôi sử dụng khối cách nhiệt chịu tải được chọn cho nhiệt độ thiết kế cụ thể:

Nhiệt độ dưới 0 đến 85°C: PIR mật độ cao dành cho hộp lạnh xử lý khí, kho chứa LPG và nước lạnh cho các thiết bị khử nước khí.

Lên tới 140°C: PIR với định mức nhiệt độ cao dành cho đường ống dẫn dầu thô và hệ thống dầu nóng.

Lên đến 400°C: canxi silicat cho dây chuyền bitum xử lý bằng hơi nước, thiết bị gia nhiệt dầu và đường ống của nhà máy lọc dầu.

Độ dày khối khớp chính xác với thông số kỹ thuật cách nhiệt của đường ống và cường độ nén được kiểm tra dựa trên toàn bộ tải thử thủy lực - bởi vì khối bị nghiền nát trong quá trình vận hành sẽ không cách nhiệt được bất cứ thứ gì.

Phòng cháy chữa cháy mua thời gian

Trên giàn khoan ngoài khơi hoặc trong nhà máy khí đốt, bộ phận hỗ trợ bị sập khi xảy ra hỏa hoạn sẽ loại bỏ lực cản khỏi đường ống, có khả năng dẫn đến vỡ và leo thang. Chúng ta có thể tích hợp khả năng chống cháy thụ động trực tiếp vào giá đỡ được cách nhiệt trước: một tấm thảm phồng hoặc thu nhiệt được liên kết với đế thép và các thành bên bên dưới lớp ốp, đồng thời cụm lắp ráp có thể được chứng nhận để duy trì tính nguyên vẹn chịu tải trong một khoảng thời gian xác định dưới ngọn lửa phản lực (ISO 22899) hoặc lửa xenlulo (ISO 834). Điều này biến giá đỡ thành một phần của hệ thống an toàn chứ không chỉ là bộ phận tiết kiệm năng lượng.

Rào cản hơi tích hợp tại nhà máy giúp loại bỏ rủi ro CUI tại cơ sở

Ăn mòn dưới lớp cách nhiệt là hạng mục kiểm tra và sửa chữa tốn kém nhất ở nhiều nhà máy dầu khí. Nó gần như luôn bắt đầu ở sự thâm nhập hỗ trợ trong đó rào cản hơi được cắt bằng tay và bịt kín bằng băng dính sẽ mất độ bám dính sau một vài mùa hè. Bộ phận hỗ trợ của chúng tôi đi kèm với vòng đệm kín bằng kim loại liên tục được hàn tại nhà máy vào thân bộ phận hỗ trợ. Đội ngũ công trường chạy thẳng áo cách nhiệt của ống lên cổ áo này và bịt kín nó bằng băng dính hoặc dải nén được chỉ định. Kết quả là một quá trình chuyển đổi kín hơi có thể được kiểm tra bằng mắt từ bên ngoài - và điều đó sẽ không diễn ra sau hai năm.

Tài liệu sẵn sàng cho mọi kiểm toán viên

Mỗi ống đỡ dầu và khí cách nhiệt mà chúng tôi cung cấp cho một dự án dầu khí bao gồm:

Chứng chỉ vật liệu EN 10204 Loại 3.1 có kết quả kiểm tra HIC trong đó dịch vụ chua được chỉ định.

Bảng dữ liệu khối cách nhiệt với cường độ nén, độ dẫn nhiệt và chỉ số chống cháy.

Báo cáo NDT cho mọi mối hàn, bao gồm PT/MT và chụp X quang nếu được yêu cầu.

Giấy chứng nhận kiểm tra kích thước cuối cùng và kiểm tra tải.

Dấu CE và Tuyên bố Hiệu suất theo EU 305/2011 nếu có.

Các ứng dụng dầu khí điển hình

Các đường ống sản xuất đầu giếng và dây chuyền thu gom (trên bờ và ngoài khơi)

Bộ phận khử khí và loại bỏ khí axit

Đường ống lưu trữ và vận chuyển LPG và NGL

Các đơn vị xử lý nhà máy lọc dầu: chưng cất thô, hydrocracking, Reforming

Dây chuyền làm nóng bitum và dầu nặng

Mặt trên của nền tảng ngoài khơi và các mô-đun xử lý FPSO

Tại sao Tianshun lại được sử dụng cho các hỗ trợ cách nhiệt trước dầu khí?

Chúng tôi hiểu rằng thông số kỹ thuật hỗ trợ dầu khí có rất nhiều yêu cầu về vật liệu, điều khoản tuân thủ NACE và yêu cầu phòng cháy chữa cháy. Các kỹ sư của chúng tôi đọc từng dòng thông số kỹ thuật đó trước khi tạo ra một bản vẽ duy nhất. Chúng tôi có thể tham khảo chéo loại ống, tiêu chuẩn cách nhiệt và tải trọng kết cấu của bạn để cung cấp một cụm lắp ráp duy nhất kiểm tra mọi hộp — và chúng tôi gửi lại nó bằng tài liệu để chứng minh điều đó. Hơn 70% khách hàng của chúng tôi quay lại dự án tiếp theo, đó là bằng chứng mạnh mẽ nhất mà chúng tôi có thể đưa ra.

Câu hỏi thường gặp

Hỏi: Hỗ trợ của bạn có thể được sử dụng trong môi trường dịch vụ chua chát không?

Đ: Vâng. Chúng tôi cung cấp các giá đỡ bằng thép đã được kiểm nghiệm HIC và tuân thủ NACE MR0175/ISO 15156 cho các ứng dụng dầu thô và khí chua.

Q: Bạn có cung cấp các phiên bản chống cháy không?

Đ: Vâng. Chúng ta có thể tích hợp khả năng chống cháy thụ động được xếp hạng cho đám cháy tia (H-60 hoặc J-60) hoặc đám cháy xenlulo, duy trì tính toàn vẹn chịu tải trong khoảng thời gian định mức.

Hỏi: Làm thế nào để ngăn chặn lớp cách nhiệt hấp thụ dầu hoặc hóa chất?

Trả lời: Chúng tôi sử dụng các vật liệu ô kín như kính xốp hoặc PIR để chống lại sự hấp thụ hydrocarbon lỏng. Vật liệu cách nhiệt dạng ô hở không bao giờ được chỉ định cho dầu và khí đốt mà không có hàng rào bảo vệ.

Hỏi: Các giá đỡ có thể chịu được tải trọng cao từ đường ống có thành nặng không?

Đ: Chắc chắn rồi. Chúng tôi tính toán áp suất ổ trục trong cả điều kiện vận hành và thử thủy lực rồi chọn loại khối cách nhiệt tương ứng.
