Hỗ trợ ống cách nhiệt

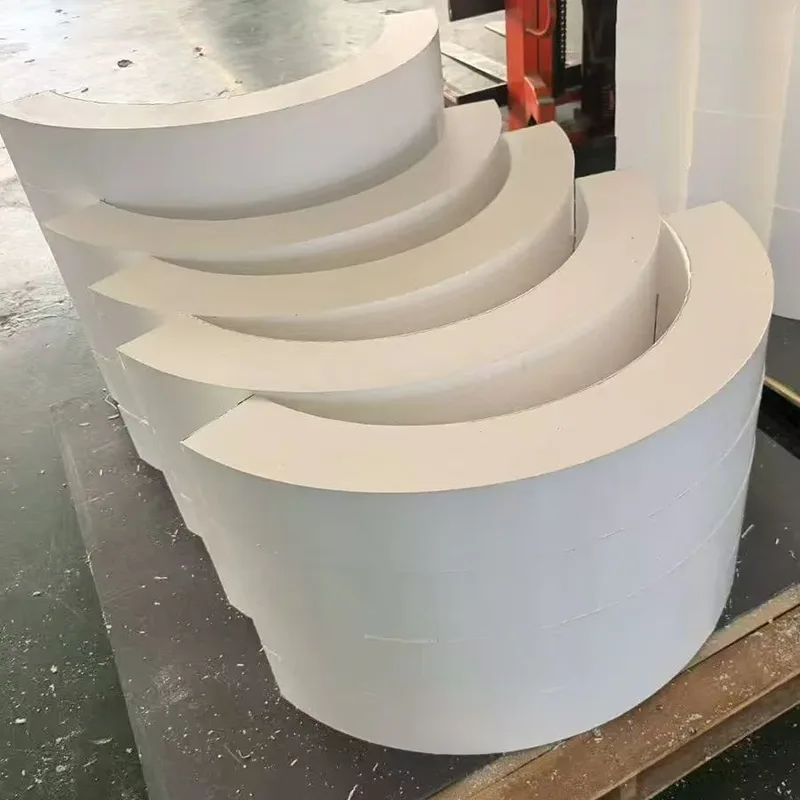

Đây là giá đỡ được thiết kế đặc biệt cho đường ống cách nhiệt, được thiết kế để giữ lớp cách nhiệt làm bằng PTFE được gia công chính xác và đúc nén. Hiện tại nhu cầu về sản phẩm này ở thị trường Nga rất lớn. Tại Trung Quốc, chất lượng sản phẩm PTFE thay đổi đáng kể, khiến các nhà kinh doanh quốc tế khó tìm được nguồn hàng chất lượng cao. Công ty chúng tôi sử dụng các vật liệu cao cấp và sản xuất các giá đỡ có kích thước từ DN20 đến DN1200.

Giá đỡ không được cách nhiệt trên đường ống được cách nhiệt tốt là một lỗ hổng trong hệ thống. Trên dòng nước lạnh, nó nhỏ giọt nước ngưng tụ. Trên đường hơi, nó tỏa nhiệt. Trên một ống đông lạnh, nó hút hơi ẩm ra khỏi không khí và đông cứng lại. Mục đích của giá đỡ đường ống cách nhiệt là thu hẹp khoảng cách đó - để chịu trọng lượng của đường ống, vật chứa và vật liệu cách nhiệt mà không tạo ra đoản mạch nhiệt giữa đường ống và kết cấu.

Yangzhou Tianshun đã thiết kế và sản xuất các ống đỡ cách nhiệt từ năm 2012 cho mạng lưới làm mát khu vực, hệ thống hơi nước công nghiệp, thiết bị đầu cuối LNG và các nhà máy chế biến thực phẩm trên toàn thế giới. Chúng tôi xây dựng từng bộ phận hỗ trợ dưới dạng một tổ hợp đã được thử nghiệm tải duy nhất với khối cách nhiệt được tích hợp đầy đủ, do đó bạn không cần phải chế tạo cầu dao cách nhiệt tại chỗ.

Cách hoạt động của ngắt nhiệt

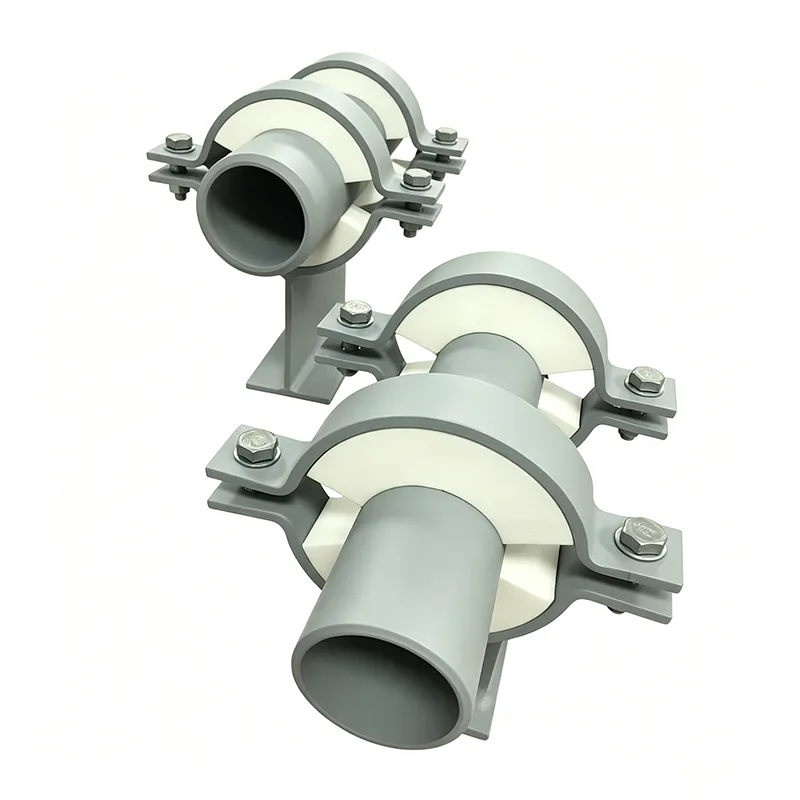

Ở giày ống tiêu chuẩn, yên kim loại nằm trực tiếp trên tấm đế kim loại. Nhiệt hoặc lạnh dẫn thẳng qua. Trong giá đỡ cách điện, một khối cách nhiệt cứng nằm giữa hai bộ phận kim loại. Tải trọng ống truyền từ yên vào lớp cách nhiệt và từ lớp cách nhiệt đến tấm đế. Yên xe không bao giờ chạm vào tấm đế. Khối được gia công để khớp với đường kính ống ở một mặt và đế thép ở mặt kia, tiếp xúc hoàn toàn và không có tải trọng điểm.

Vật liệu khối được lựa chọn để duy trì độ bền ở nhiệt độ thiết kế. Polyisocyanurate mật độ cao (PIR) hoạt động cho dòng nước lạnh và glycol. Kính dạng tế bào xử lý dịch vụ đông lạnh ở nhiệt độ xuống tới -196°C và có khả năng thấm hơi nước gần như bằng không. Canxi silicat lấy hơi nước và đường dầu nóng lên tới 650°C. Cường độ nén của khối được kiểm tra dựa trên toàn bộ tải trọng hydrotest - không chỉ trọng lượng vận hành - vì vậy nó sẽ không bị nát trong quá trình vận hành.

Rào cản hơi không dừng lại ở mức hỗ trợ

Trên đường ống lạnh, hơi ẩm xâm nhập là mối đe dọa lâu dài lớn nhất. Hơi nước xuyên qua lớp cách nhiệt cuối cùng sẽ ngưng tụ, đóng băng hoặc ăn mòn bề mặt đường ống. Các giá đỡ cách nhiệt của chúng tôi được chế tạo với vòng đệm kín bằng kim loại liên tục xung quanh khối cách nhiệt. Đội ngũ công trường chạy lớp cách nhiệt của đường ống đến cổ áo này và dán kín nó bằng keo hoặc băng dính. Không có khoảng cách. Không có bản vá cắt tay. Chỉ cần một miếng đệm hơi sạch sẽ, có thể kiểm tra được và luôn kín.

Khi đường ống cần trượt, lớp cách nhiệt vẫn được giữ nguyên

Nhiều đường dây cách điện giãn nở và co lại theo nhiệt độ. Một sự hỗ trợ cố định sẽ chống lại sự chuyển động đó. Chúng tôi tích hợp bề mặt trượt có độ ma sát thấp trực tiếp vào cụm đỡ. Một tấm thép không gỉ được đánh bóng được liên kết với mặt dưới của khối cách nhiệt (hoặc với tấm phân phối tải bên dưới nó). Một miếng đệm tẩm PTFE hoặc than chì được liên kết với mặt trên của tấm đế. Hai bề mặt trượt vào nhau với hệ số ma sát đủ thấp để lực nhiệt của chính đường ống có thể thắng được. Toàn bộ giao diện trượt được bao bọc trong thân đỡ, được bảo vệ khỏi bụi, sạn và nước nên nó luôn chuyển động tự do trong suốt thời gian sử dụng của hệ thống.

Được xây dựng để phù hợp với đặc điểm kỹ thuật đường ống của bạn, không phải danh mục

Chúng tôi không chọn một giá đỡ cách nhiệt trên kệ. Mỗi đơn hàng được cấu hình cho:

Kích thước ống và độ dày thành ống

Vật liệu cách nhiệt và độ dày

Nhiệt độ vận hành và thiết kế

Hỗ trợ tải (trọng lượng chết, hydrotest, thỉnh thoảng)

Yêu cầu chuyển động (trượt dọc trục, neo cố định, dẫn hướng bên)

Tiếp xúc với môi trường (trong nhà, ngoài trời, ven biển, rửa trôi, vùng cháy)

Các thành phần thép là thép carbon mạ kẽm nhúng nóng theo tiêu chuẩn, với thép không gỉ (304L, 316L) có sẵn cho các ứng dụng ăn mòn hoặc vệ sinh. Tất cả việc hàn kết cấu được thực hiện bởi thợ hàn có trình độ theo quy trình được chứng nhận.

Ứng dụng trên các lĩnh vực

Nước lạnh và làm mát khu vực: Không ngưng tụ, không nhỏ giọt, không CUI.

Hơi nước và nước nóng: Mất nhiệt tối thiểu, nhiệt độ cảm ứng an toàn và tấm trượt có khả năng giãn nở.

Cryogen và LNG: Khối cách nhiệt bằng thủy tinh dạng tế bào, thân bằng thép không gỉ và giày lạnh ngăn băng trên kết cấu.

Thực phẩm và dược phẩm: Thép không gỉ, hoàn thiện hợp vệ sinh, cách nhiệt dạng bọc và khả năng tương thích hoàn toàn khi rửa sạch.

Dầu khí: Vật liệu phục vụ chua, các lựa chọn chống cháy và thiết kế kín hơi cho môi trường ven biển và ngoài khơi.

Tài liệu hỗ trợ mọi đơn hàng

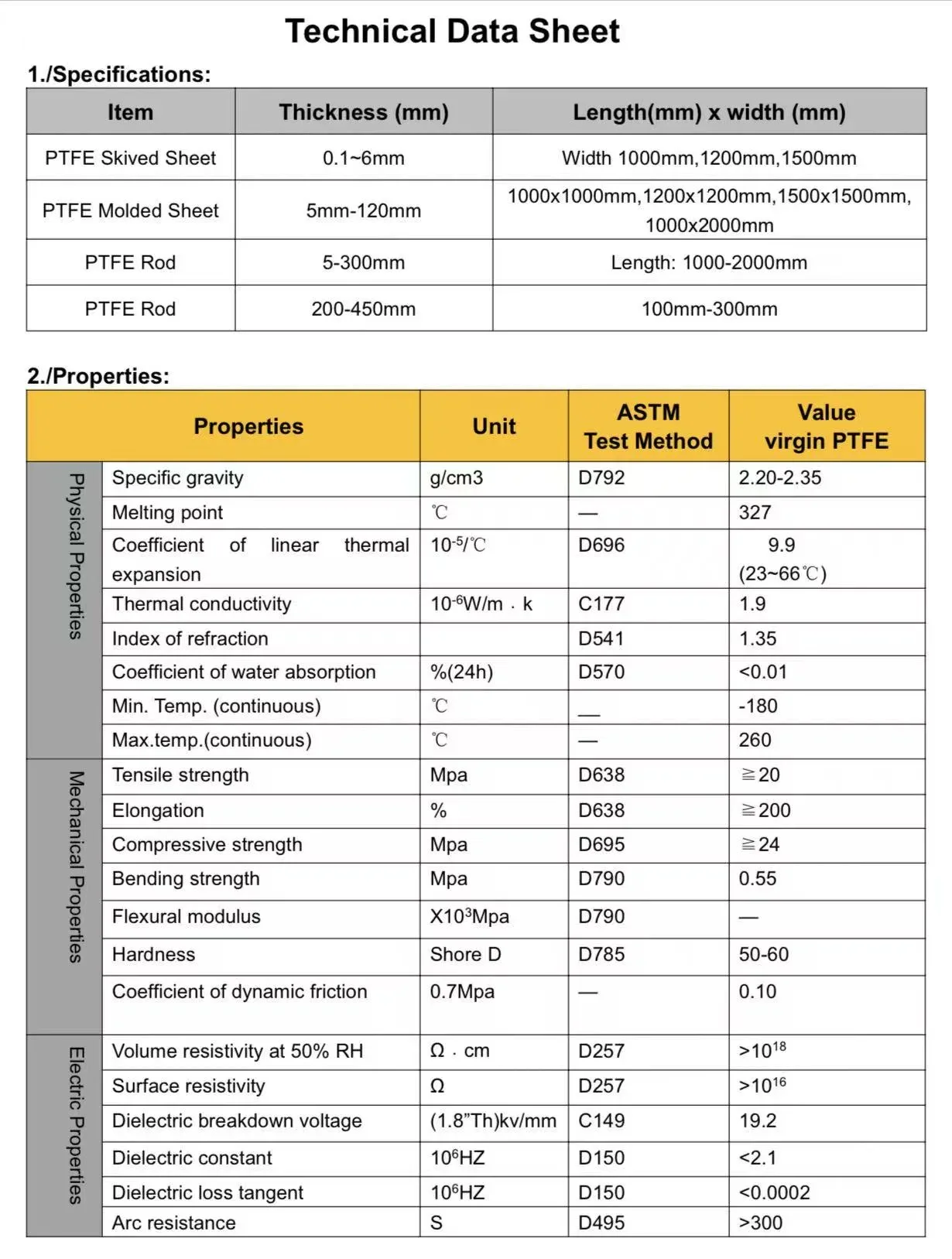

Mỗi lô hàng bao gồm chứng chỉ vật liệu EN 10204 Loại 3.1, bảng dữ liệu cách nhiệt với các giá trị cường độ nén và độ dẫn nhiệt, báo cáo kiểm tra kích thước và chứng chỉ kiểm tra tải khi được yêu cầu. Đối với các dự án dầu khí, chúng tôi có thể cung cấp báo cáo thử nghiệm HIC và tài liệu tuân thủ NACE. Đối với các ứng dụng cấp thực phẩm, báo cáo hoàn thiện bề mặt và khai báo vật liệu là tiêu chuẩn.

Câu hỏi thường gặp

Q: Bạn có thể kết hợp bất kỳ loại vật liệu cách nhiệt và độ dày nào không?

Đ: Vâng. Chúng tôi gia công khối cách nhiệt theo đường kính ngoài và độ dày cách nhiệt chính xác của ống, đồng thời chọn vật liệu khối cho nhiệt độ vận hành của bạn.

Hỏi: Bạn có cung cấp bộ phận hoàn chỉnh bao gồm cả tấm trượt nếu cần di chuyển không?

Đ: Vâng. Chúng ta có thể tích hợp một tấm trượt PTFE hoặc than chì ở chân đế, tất cả đều nằm trong thân đỡ.

Q: Làm thế nào để khối cách nhiệt không bị ướt?

Trả lời: Khối này được bao bọc hoàn toàn trong thân đỡ bằng thép và chúng tôi cung cấp vòng đệm kín bằng kim loại để kết nối rào cản hơi liên tục với lớp cách nhiệt đường ống.

Hỏi: Nếu đường ống của tôi là thép không gỉ hoặc yêu cầu điều kiện vệ sinh thì sao?

Trả lời: Chúng tôi chế tạo toàn bộ khung đỡ từ thép không gỉ 304L hoặc 316L với bề mặt được ngâm và thụ động, thích hợp cho môi trường rửa trôi và cấp thực phẩm.

Hỏi: Tôi có thể mua phiên bản chống cháy được không?

Đ: Vâng. Chúng tôi có thể kết hợp các vật liệu chống cháy thụ động được xếp hạng để tiếp xúc với lửa xenlulo hoặc tia lửa, duy trì tính toàn vẹn chịu lực trong khoảng thời gian cần thiết.

Giá đỡ đường ống cách nhiệt là một bộ phận nhỏ trong một dự án lớn, nhưng một bộ phận bị hỏng — lớp cách nhiệt bị dập, tấm chắn hơi bị tách ra, tấm trượt bị kẹt — có thể buộc phải ngừng hoạt động ngoài kế hoạch. Chúng tôi đã thực hiện những hỗ trợ này trong hơn một thập kỷ, vận chuyển đến hơn 45 quốc gia, với hơn 70% hoạt động kinh doanh của chúng tôi đến từ những khách hàng thường xuyên. Kỷ lục đó tồn tại bởi vì chúng tôi coi mọi bộ phận hỗ trợ như một tổ hợp được thiết kế chứ không phải một mặt hàng có sẵn. Gửi cho chúng tôi lịch trình đường ống và thông số cách nhiệt của bạn. Chúng tôi sẽ gửi lại đề xuất có kích thước và mức giá cố định trong vòng một ngày.
