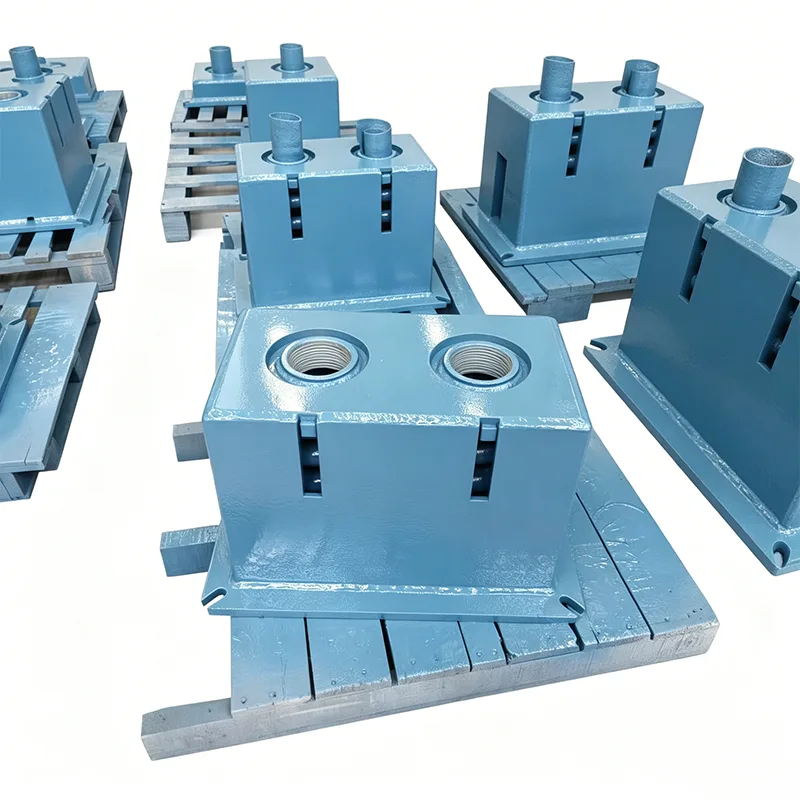

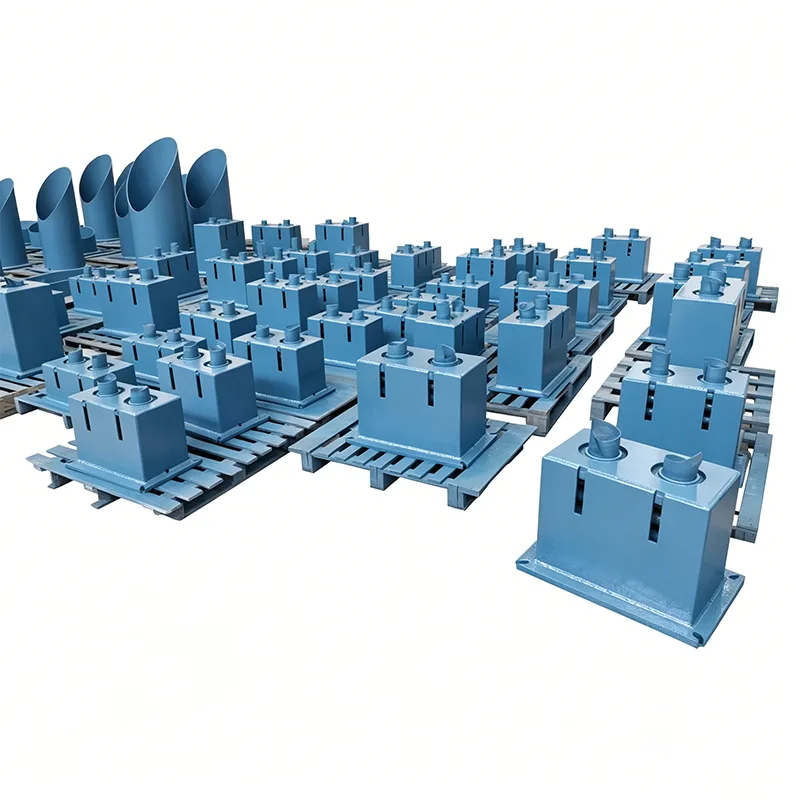

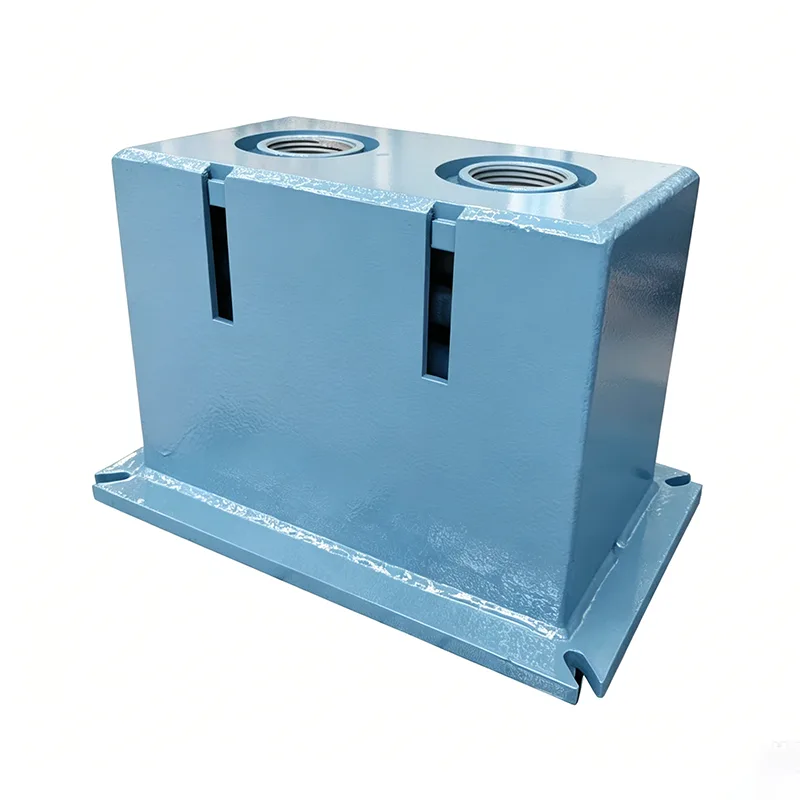

Hỗ trợ mùa xuân Big Ton

Được thành lập vào năm 2012, Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun có chuyên môn sâu rộng về R&D và sản xuất về các giải pháp hỗ trợ đường ống hạng nặng. Hỗ trợ lò xo Big Ton của chúng tôi là dòng sản phẩm tùy chỉnh được phát triển cho điều kiện tải trọng cực cao, phá vỡ giới hạn tải trọng của móc treo lò xo thông thường. Được thiết kế dành riêng cho các tình huống khắc nghiệt với điểm nâng đơn vượt quá 100 tấn, chúng đã được triển khai thành công trong nhiều dự án năng lượng trọng điểm cấp quốc gia.

Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.

Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.

Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.

Điều kiện làm việc nặng nhọc là gì? Điểm đau của ngành

Trong các dự án năng lượng và hóa dầu quy mô lớn, đường ống có tải trọng cực lớn bao gồm:

Đường ống thành dày đường kính cực lớn: DN1200+, độ dày thành ≥50mm, trọng lượng mỗi mét trên 5 tấn

Đường ống kết nối thiết bị lớn: Đường vào/ra của lò phản ứng, lò gia nhiệt, tua bin hơi, tải trọng điểm nâng đơn trên 100 tấn

Đường ống chính có nhịp dài: Khoảng cách ≥30 mét, với tải trọng tập trung lớn

Đường ống hợp kim đặc biệt: Thép song công, đường ống hợp kim gốc niken, nặng hơn nhiều so với thép carbon do mật độ vật liệu cao

Hạn chế của sản phẩm thông thường:

Tải trọng tối đa của móc treo lò xo tiêu chuẩn thường không vượt quá 40 tấn

Các công trình thông thường bị biến dạng và mất ổn định khi tải trọng trên 80 tấn

Kết nối song song nhiều nhóm không đảm bảo đồng bộ, gây tải lệch tâm

Rất ít nhà sản xuất trong nước có thể sản xuất các giá đỡ trên 100 tấn một cách đáng tin cậy

Hỗ trợ mùa xuân Big Ton được xây dựng có mục đích để giải quyết thách thức toàn ngành này.

Thông số kỹ thuật sản phẩm

Bảng thông số móc treo lò xo cố định	Ví dụ
Model/Dòng sản phẩm	PH, LH, CA, CS, TH
Khả năng chịu tải (Vận hành)	0,1 kN - 500 kN
Tổng số chuyến đi	50mm, 100mm, 200mm, 400mm
Du lịch thực tế	Lên đến 600mm
Độ lệch tải (Dung sai)	±5% (Tiêu chuẩn) / ±3% (Cao)
Vị trí lắp đặt	Ngang / Dọc
Hoàn thiện nhà ở	Mạ kẽm nhúng nóng / Epoxy
Nhiệt độ hoạt động.	-20°C đến +80°C (Môi trường xung quanh)
Vật liệu cuộn lò xo	60Si2Mn / 50CrVA
Phạm vi điều chỉnh tải	±10% (Điều chỉnh trường)

Đột phá công nghệ cốt lõi

Công nghệ song song đồng bộ nhiều lò xo

Bố trí đối xứng tập trung để phân bổ lực đều trên 4–8 nhóm lò xo

Kiểm tra/khớp lò xo riêng lẻ, độ lệch độ cứng 2%

Cơ chế cân bằng tải được cấp bằng sáng chế đảm bảo nén đồng bộ 100%

Loại bỏ tải lệch tâm trong hệ thống song song nhiều lò xo

Hệ thống kết cấu cường độ cực cao

Thép cường độ cao Q460C, cường độ năng suất cao hơn 80% so với vật liệu tiêu chuẩn

Cấu trúc kiểu hộp tích hợp, độ cứng uốn/xoắn cao hơn gấp 3 lần so với thiết kế thông thường

Tối ưu hóa phần tử hữu hạn giúp loại bỏ các điểm tập trung ứng suất

Biến dạng kết cấu ≤0,5mm khi đầy tải

Công nghệ kết nối hạng nặng đường kính lớn

Trục chốt bằng thép hợp kim 42CrMo (được tôi luyện & tôi luyện)

Đường kính chốt tối đa 150mm, tải trọng trục đơn trên 300 tấn

Ống lót hợp kim đồng tự bôi trơn, hệ số ma sát ≤0,08

Giảm thiểu tác động ma sát, cải thiện đáng kể độ ổn định của tải

Quy trình sản xuất có độ chính xác cao

Cắt hỗn hợp ngọn lửa CNC + plasma cho tấm chịu lực

Doa CNC cho lỗ khóa, độ chính xác vị trí ± 0,05mm

Xử lý giảm ứng suất sau hàn giúp loại bỏ ứng suất dư

Gia công một kẹp trên các trung tâm cổng CNC lớn

Bảo vệ an toàn nhiều lớp

Bảo vệ kép: giới hạn cơ học + đệm thủy lực

Kích hoạt cảnh báo quá tải ở mức tải định mức 110%

Thiết kế dự phòng: vận hành an toàn ngay cả khi một nhóm lò xo bị hỏng

Cấu trúc chống lật đảm bảo sự ổn định dưới tác dụng của lực ngang

Hệ thống kiểm tra và xác minh chuyên dụng

Máy thử tải chuyên dụng 300 tấn để xác nhận toàn tải 100%

Thu thập dữ liệu liên tục toàn bộ hành trình (10 lần đọc mỗi giây)

Tính toán cố định theo thời gian thực – các đơn vị không đủ tiêu chuẩn sẽ không bao giờ được giao hàng

Thử nghiệm mỏi mô phỏng xác minh độ tin cậy lâu dài

Giao thức kiểm tra và xác nhận tại nhà máy

Thử nghiệm nội bộ toàn diện được thực hiện trên mọi sản phẩm trước khi giao hàng

Trước khi giao hàng, mỗi sản phẩm đều trải qua quá trình thử nghiệm nội bộ hoàn chỉnh. Quá trình này bao gồm kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, kiểm tra không phá hủy MT/PT nếu có, kiểm tra tải trọng lò xo với các đường cong chuyển tải và đo độ dày lớp phủ. Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.

Làm rõ về chứng nhận của bên thứ ba

Thử nghiệm nội bộ không giống như thử nghiệm của bên thứ ba được ILAC công nhận. Nếu cần có thử nghiệm có sự chứng kiến ​​của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm thì dịch vụ này có thể được cung cấp dưới dạng dịch vụ tùy chọn riêng biệt.

Dịch vụ kiểm tra bên thứ ba tùy chọn (Được trích dẫn riêng)

1. Kiểm tra vật liệu

Dịch vụ này bao gồm phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.

2. Mối hàn NDT

Các phương pháp hiện có bao gồm Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).

3. Kiểm tra hiệu suất tải mùa xuân

Đường cong chuyển tải được bao gồm.

4. Kiểm tra bảo vệ chống ăn mòn mạ kẽm nhúng nóng / sơn phủ Epoxy

5. Kiểm tra được chứng kiến, Giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI)

Ưu điểm khác biệt của chúng tôi

Được so sánh với Hệ thống hỗ trợ đường ống quốc tế LISEGA

Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA.

Hơn cả một nhà cung cấp nội địa tiêu chuẩn

Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo. Chúng tôi cũng giúp sắp xếp việc kiểm tra và chứng kiến ​​SGS của bên thứ ba, đồng thời chúng tôi hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.

Các trường hợp ứng dụng điển hình

Trường hợp 1: Dự án tinh chế và tích hợp hóa chất 20 triệu tấn/năm

Sản phẩm: Lò xo hỗ trợ lực không đổi Big Ton 150 tấn

ứng dụng: Đường ống dẫn lò phản ứng hydro hóa

Điều kiện: Tải trọng 150 tấn, độ dịch chuyển 250mm, nhiệt độ cao 420oC

Kết quả: 3 năm hoạt động ổn định, hằng số duy trì trong phạm vi ±2,5%

Trường hợp 2: Tổ máy siêu tới hạn 1000MW

Sản phẩm: Móc treo chịu lực nặng 120 tấn

ứng dụng: Đường ống dẫn hơi chính

Điều kiện: Tải trọng 120 tấn, độ dịch chuyển 300mm

Kết quả: Nhà máy điện được nghiệm thu trong lần thử nghiệm đầu tiên, không có vấn đề gì về vận hành

Trường hợp 3: Dự án kho cảng LNG

Sản phẩm: Hỗ trợ tải nặng ở nhiệt độ thấp 80 tấn

ứng dụng: Đường ống chính hộp lạnh

Điều kiện: Môi trường đông lạnh -162oC, tải trọng 80 tấn

Kết quả: Lựa chọn vật liệu ở nhiệt độ thấp chính xác, không có vấn đề về độ giòn

Quy trình dịch vụ dự án tùy chỉnh

Tư vấn kỹ thuật trước dự án

Kỹ sư chuyên dụng để thu thập các thông số điều kiện làm việc chi tiết

Thiết kế sơ bộ có tính toán phối hợp tải trọng - chuyển vị

Xác minh độ bền/độ cứng cấu trúc phần tử hữu hạn

Đề xuất kỹ thuật + gửi báo giá

Xác nhận thiết kế

Bản vẽ kỹ thuật chi tiết (phác thảo, bảng tải)

Xác nhận song phương các thông số kỹ thuật chính

Xây dựng kế hoạch kiểm tra và thử nghiệm (ITP)

Bắt đầu sản xuất sau khi được phê duyệt

Theo dõi tiến độ sản xuất

Cập nhật hình ảnh sản xuất hàng tuần

Cơ hội chứng kiến ​​khách hàng cho những cột mốc quan trọng

Hỗ trợ kiểm tra của bên thứ ba xuyên suốt

Phản hồi làm rõ kỹ thuật theo thời gian thực

Nhà máy chấp nhận

Có sẵn chứng kiến ​​kiểm tra toàn tải tại chỗ

Hiển thị dữ liệu thử nghiệm thời gian thực

Bàn giao giấy tờ đầy đủ

Đóng gói & vận chuyển chuyên nghiệp

Hỗ trợ tại chỗ

Nhân viên kỹ thuật hướng dẫn lắp đặt

Hỗ trợ hiệu chỉnh tải và vận hành

Các chuyến thăm theo dõi sau khi vận hành

Hỗ trợ kỹ thuật trọn đời

Hỗ trợ lò xo Big Ton đặt ra tiêu chuẩn kỹ thuật cho hỗ trợ đường ống hạng nặng. Chúng tôi vượt qua các giới hạn của ngành, cung cấp các giải pháp tải cực cao đáng tin cậy cho các dự án kỹ thuật quan trọng của bạn thông qua thử nghiệm nghiêm ngặt và kinh nghiệm dự án đã được chứng minh.
