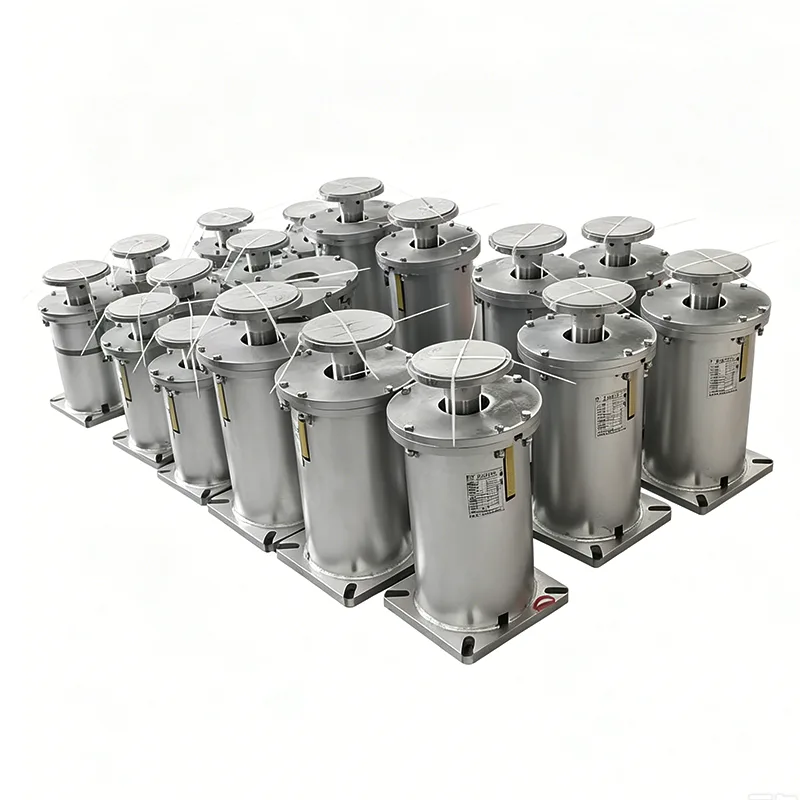

Móc treo lò xo loại F là giá đỡ lò xo treo tiêu chuẩn được phát triển bởi Yangzhou Tianshun Pipeline dựa trên 14 năm kinh nghiệm trong ngành và đây cũng là một trong những mẫu móc treo lò xo được sử dụng rộng rãi nhất trong lĩnh vực đường ống công nghiệp toàn cầu. Kể từ khi bắt đầu sản xuất vào năm 2012, chúng tôi đã sản xuất hơn 2 triệu Móc treo lò xo loại F, xuất khẩu sang 45 quốc gia và khu vực, đồng thời phục vụ hơn 300 dự án công nghiệp quy mô lớn trên toàn thế giới. Mẫu này được thiết kế hoàn toàn tuân thủ các tiêu chuẩn được quốc tế chấp nhận và đạt được khả năng thay thế 100% với các sản phẩm cùng mẫu của các nhà sản xuất lớn trên toàn cầu.
Hình này thể hiện đường cong hiệu suất dịch chuyển tải của giá đỡ/móc treo lò xo có thể thay đổi, bao gồm các thông số chính về tải trọng và chuyển vị để xác minh độ chính xác chịu tải và độ tin cậy vận hành của sản phẩm.
Mỗi thiết bị đều phải được hiệu chuẩn tải và kiểm tra hiệu suất trước khi vận chuyển. Độ lệch tải cài đặt được kiểm soát trong phạm vi ±5%, tuân thủ tiêu chuẩn quốc tế ANSI/MSS‑SP‑58‑2018 cũng như NB/T47039‑2013.
Sản phẩm đáp ứng yêu cầu kỹ thuật cho hệ thống đường ống điện, hóa dầu và các hệ thống đường ống công nghiệp khác. Theo MSS‑SP‑58‑2018, độ biến thiên tải tối đa cho phép đối với các bộ lò xo thay đổi không được vượt quá 25% tải nóng vận hành trong toàn bộ hành trình làm việc.
Đường cong chuyển vị tải thu được từ thử nghiệm điển hình của giá đỡ/móc treo lò xo không đổi. Trục ngang tượng trưng cho sự dịch chuyển trong khi trục tung tượng trưng cho tải trọng. Đường cong gần như nằm ngang trong toàn bộ hành trình làm việc, chứng tỏ rằng lực hỗ trợ về cơ bản không đổi khi đường ống bị lệch do giãn nở và co lại vì nhiệt.
Thử nghiệm điển hình này xác minh độ ổn định của tải, độ ổn định khi di chuyển hoàn toàn và độ tin cậy vận hành của các bộ lò xo không đổi. Tất cả các đơn vị sản xuất đều phải được hiệu chuẩn tải trước khi vận chuyển, với độ lệch tải được kiểm soát trong phạm vi ±6% theo ANSI/MSS‑SP‑58‑2018 và NB/T47038‑2013.
Các sản phẩm này có thể áp dụng cho các hệ thống đường ống công nghiệp có độ dịch chuyển nhiệt lớn, bao gồm đường ống dẫn hơi nước chính và các đường ống có nhiệt độ và áp suất cao khác.
Móc treo lò xo loại F được thiết kế và sản xuất nghiêm ngặt theo các tiêu chuẩn quốc tế sau đây để đảm bảo tính linh hoạt và khả năng tương thích toàn cầu của nó:
▶ ANSI/HG 20644-1998 Giá đỡ và móc treo lò xo có thể thay đổi
▶ GB/T 17116.1-2018 Giá đỡ và móc treo ống - Phần 1: Thông số kỹ thuật
▶ Đường ống xử lý ASME B31.3
▶ Móc treo ống lò xo DIN 2545
▶ API RP 551 Thiết kế và lắp đặt các giá đỡ và móc treo ống
Tất cả các sản phẩm đều đã đạt chứng nhận hệ thống quản lý chất lượng ISO 9001: 2015 và các tài liệu chứng nhận của bên thứ ba như CE và API có thể được cung cấp theo yêu cầu.
Móc treo lò xo loại F áp dụng thiết kế cấu trúc treo phía trên, được kết nối với cấu trúc tòa nhà thông qua vấu nâng phía trên và với đường ống thông qua thanh treo phía dưới. Khi đường ống trải qua quá trình dịch chuyển nhiệt theo chiều dọc, lò xo sẽ giãn nở và co lại tương ứng, tự động điều chỉnh lực hỗ trợ và truyền tải trọng đường ống đồng đều đến kết cấu để tránh tập trung ứng suất.
▶ Vỏ trên: Được dập từ thép tấm Q345B
▶ Lò xo trụ trụ: Được sản xuất từ thép lò xo hợp kim 60Si2MnA
▶ Bảng chỉ báo tải trọng: Được đánh dấu rõ ràng bằng thang đo tải trọng và chuyển vị
▶ Thanh vít điều chỉnh: Có sẵn thông số kỹ thuật M16-M36 để điều chỉnh tải tại chỗ
▶ Vấu kết nối trên và dưới: Được sản xuất bằng quy trình rèn để có độ bền cao hơn
▶ Đai ốc khóa: Thiết kế đai ốc kép chống lỏng
|
Người mẫu |
Phạm vi tải (kN) |
Độ lệch (mm) |
Độ cứng của lò xo (N/mm) |
Phạm vi điều chỉnh (mm) |
|
F-05 |
0,1-0,5 |
50 |
10 |
±25 |
|
F-10 |
0,5-1,0 |
50 |
20 |
±25 |
|
F-20 |
1,0-2,0 |
50 |
40 |
±25 |
|
F-30 |
2.0-3.0 |
80 |
37.5 |
±40 |
|
F-50 |
3.0-5.0 |
80 |
62.5 |
±40 |
|
F-80 |
5,0-8,0 |
100 |
80 |
±50 |
|
F-120 |
8,0-12,0 |
120 |
100 |
±60 |
|
F-160 |
12.0-16.0 |
150 |
106.7 |
±75 |
|
F-200 |
16,0-20,0 |
200 |
100 |
±100 |
|
Chỉ số hiệu suất |
Yêu cầu tiêu chuẩn quốc gia |
Giá trị đo được của móc treo lò xo Tianshun loại F |
|
Lỗi tải |
≤±10% |
≤±5% |
|
Biến dạng vĩnh viễn mùa xuân |
.50,5% |
.20,2% |
|
Cuộc sống mệt mỏi |
≥50.000 chu kỳ |
≥100.000 chu kỳ |
|
Độ dày lớp phủ bề mặt |
≥60μm |
≥120μm |
|
Sức mạnh mối hàn |
Không thấp hơn kim loại cơ bản |
110% độ bền kim loại cơ bản |
Số liệu trên được lấy từ 100% hồ sơ kiểm tra đầy đủ của phòng thí nghiệm của công ty. Mỗi sản phẩm đều trải qua quá trình kiểm tra tải trọng và hiệu chuẩn chuyển vị nghiêm ngặt trước khi xuất xưởng.
Hệ thống đường ống hơi nước trong nhà máy điện
Đường ống xử lý trong ngành hóa dầu
Mạng lưới đường ống sưởi ấm trung tâm đô thị
Đường ống dẫn khí đốt tự nhiên
Đường ống chế biến dược phẩm và thực phẩm
Đường ống nhà máy công nghiệp tổng hợp
Hệ thống treo Lug đơn: Thích hợp cho đường ống đơn
Hệ thống treo Lug đôi: Thích hợp cho đường ống tải nặng
Lắp đặt song song: Thích hợp cho đường ống có tải trọng siêu nặng
Chúng tôi đã thiết lập một hệ thống truy xuất nguồn gốc toàn bộ quy trình từ nguyên liệu thô đến thành phẩm để đảm bảo chất lượng ổn định của mỗi Móc treo lò xo loại F:
Tất cả các sản phẩm đều trải qua quá trình kiểm tra nội bộ toàn diện trước khi xuất xưởng.
Thử nghiệm nội bộ bao gồm: kiểm tra kích thước và trực quan, PMI (Nhận dạng vật liệu tích cực), kiểm tra độ cứng, thử nghiệm không phá hủy MT/PT (nếu có), thử nghiệm tải trọng lò xo (với đường cong chuyển vị tải) và đo độ dày lớp phủ.
Báo cáo thử nghiệm tại nhà máy (FTR) và Báo cáo thử nghiệm vật liệu (MTR) được cung cấp.
Thử nghiệm nội bộ không phải là thử nghiệm của bên thứ ba được ILAC công nhận. Thử nghiệm có sự chứng kiến của bên thứ ba hoặc thử nghiệm trong phòng thí nghiệm được cung cấp dưới dạng dịch vụ riêng biệt, tùy chọn.
Dịch vụ kiểm tra bên thứ ba tùy chọn (được trích dẫn riêng):
1. Kiểm tra vật liệu: phân tích thành phần hóa học, kiểm tra độ bền kéo, kiểm tra tác động ở nhiệt độ thấp Charpy và kiểm tra độ cứng.
2. Mối hàn NDT: Kiểm tra hạt từ tính (MT), Kiểm tra thẩm thấu chất lỏng (PT), Kiểm tra siêu âm (UT) và Kiểm tra chụp ảnh phóng xạ (RT).
3. Kiểm tra hiệu suất tải lò xo, bao gồm các đường cong chuyển tải.
4. Kiểm tra khả năng chống ăn mòn của lớp mạ kẽm nhúng nóng/lớp phủ epoxy.
5. Thử nghiệm được chứng kiến, giám sát nhà máy và Kiểm tra trước khi giao hàng (PSI).
Độ chính xác khi tải sản phẩm, tiêu chuẩn thử nghiệm và hệ thống tài liệu của chúng tôi được so sánh với hệ thống hỗ trợ đường ống quốc tế LISEGA. Không giống như các nhà sản xuất tiêu chuẩn trong nước chỉ cung cấp chính sản phẩm, chúng tôi cung cấp đường cong chuyển tải-chuyển vị cho mỗi bộ phận lò xo; chúng tôi cũng tạo điều kiện thuận lợi cho việc kiểm tra và chứng kiến SGS của bên thứ ba, đồng thời hỗ trợ các kỹ sư PE/CPE đánh giá tài liệu cho các dự án ở nước ngoài.
▶ Giao hàng nhanh: Các mẫu tiêu chuẩn có sẵn trong kho và có thể được vận chuyển trong vòng 72 giờ.
▶ Hỗ trợ lựa chọn: Cung cấp phân tích ứng suất đường ống miễn phí và tính toán lựa chọn giá đỡ/móc treo.
▶ Dịch vụ tùy chỉnh: Kích thước kết nối và phương pháp xử lý bề mặt có thể được điều chỉnh theo yêu cầu của khách hàng.
▶ Dịch vụ tại chỗ: Các kỹ sư chuyên nghiệp được cử đến để hướng dẫn lắp đặt và vận hành thử.
▶ Dịch vụ bảo hành: Thời gian bảo hành 12 tháng kèm theo việc sửa chữa hoặc thay thế miễn phí các sản phẩm bị lỗi trong thời gian bảo hành.
Để biết thêm chi tiết kỹ thuật về Móc treo lò xo loại F hoặc để nhận báo giá, vui lòng liên hệ với nhóm bán hàng của chúng tôi.
Hỏi: Móc treo lò xo loại F có thể thay thế được với các sản phẩm cùng mẫu của nhà sản xuất khác không?
Đ: Vâng. Sản phẩm của chúng tôi được thiết kế và sản xuất nghiêm ngặt theo tiêu chuẩn quốc tế. Kích thước lắp đặt và thông số hiệu suất hoàn toàn phù hợp với các sản phẩm cùng mẫu của các nhà sản xuất lớn trên toàn cầu và có thể thay thế trực tiếp để sử dụng.
Hỏi: Nhiệt độ hoạt động tối đa của sản phẩm này là bao nhiêu?
Trả lời: Phạm vi nhiệt độ hoạt động của các sản phẩm tiêu chuẩn là -20oC đến +450oC. Đối với điều kiện nhiệt độ cao vượt quá 450oC, chúng tôi có thể cung cấp các mô hình đặc biệt sử dụng thép lò xo chịu nhiệt độ cao.
Hỏi: Bạn có thể cung cấp xử lý bề mặt mạ kẽm nhúng nóng không?
Đ: Vâng. Ngoài lớp sơn phủ tiêu chuẩn, chúng tôi còn cung cấp các phương pháp xử lý bề mặt khác nhau như mạ kẽm nhúng nóng và sơn tĩnh điện để thích ứng với các môi trường ăn mòn khác nhau.
