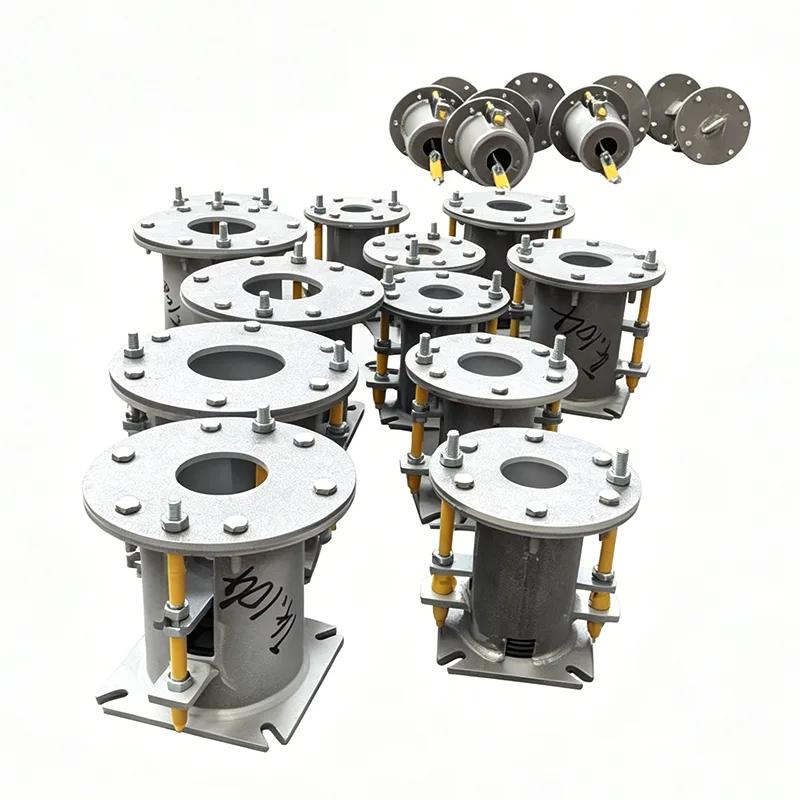

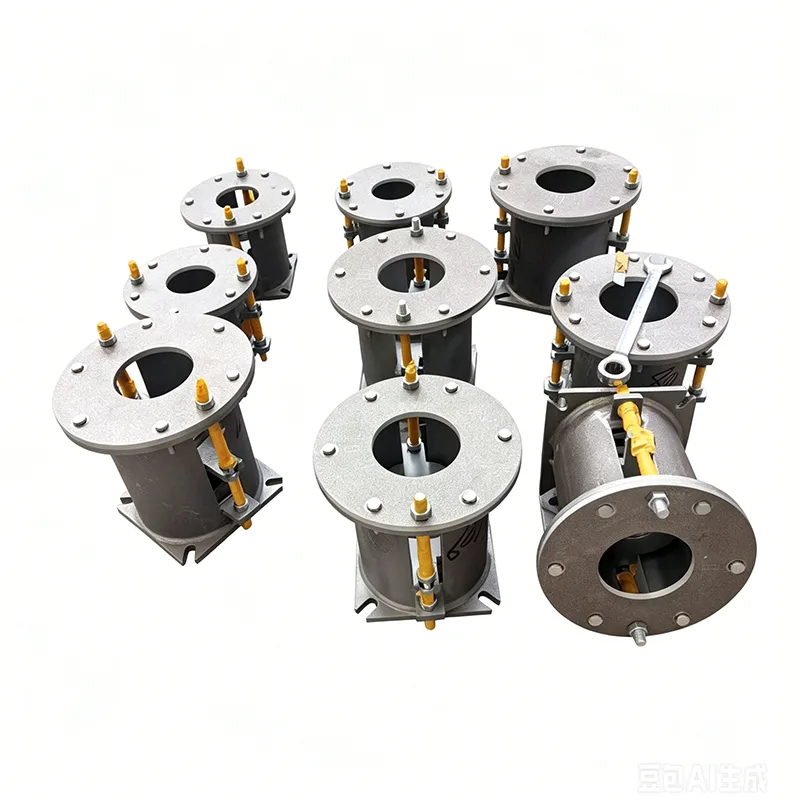

Hỗ trợ lò xo nhà máy điện

Trong các nhà máy điện, đường ống dẫn hơi chính, đường ống dẫn hơi gia nhiệt ở nhiệt độ cao và các hệ thống tương tự khác liên tục vận chuyển vật liệu trong điều kiện nhiệt độ và áp suất cao, đồng thời trải qua quá trình giãn nở nhiệt từ vài mm đến hàng chục mm. Việc cố định cứng nhắc chuyển đổi những chuyển vị này thành lực đẩy bổ sung được truyền đến các đầu nồi hơi và các mặt tiếp xúc của tuabin, làm tăng ứng suất lên các mối hàn, mặt bích và vỏ thiết bị.

Được phát triển đặc biệt cho các điều kiện vận hành này bởi Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun, Bộ phận Hỗ trợ Lò xo Nhà máy Điện bù đắp cho sự dịch chuyển thông qua tải đàn hồi, duy trì ứng suất đường ống trong giới hạn tiêu chuẩn cho phép. Tài liệu này giải thích triết lý thiết kế, hiệu suất vận hành và phương pháp hỗ trợ kỹ thuật của sản phẩm này, dựa trên yêu cầu thực tế của hệ thống đường ống hơi nước.

Yêu cầu đối với Hỗ trợ Đàn hồi trong Kiểm soát Ứng suất Đường ống Hơi nước

Thiết kế đường ống hơi nước thường tuân theo các mã như ASME B31.1, yêu cầu giá đỡ/móc treo ống để chịu cả trọng lượng chết của đường ống và trọng lượng vật liệu mà không cản trở sự dịch chuyển nhiệt. Nếu lực hỗ trợ thay đổi quá mức khi dịch chuyển, ứng suất của hệ thống đường ống cục bộ có thể vượt quá giá trị cho phép, buộc phải điều chỉnh tại chỗ hoặc thậm chí phải làm lại.

Hơn nữa, bề mặt tiếp xúc giữa tuabin và nồi hơi thường có các giới hạn cho phép rất nghiêm ngặt đối với lực và mô men. Các giải pháp hỗ trợ không phù hợp có thể rút ngắn đáng kể tuổi thọ của các giao diện thiết bị chính. Điều này đòi hỏi các sản phẩm giá đỡ/móc treo phải cung cấp lực hỗ trợ ổn định và có thể dự đoán được trong hành trình xác định, đồng thời cung cấp đủ biên độ điều chỉnh để phù hợp với những sai lệch tại chỗ.

Cách hỗ trợ mùa xuân của nhà máy điện giải quyết những yêu cầu này

Bộ đỡ lò xo nhà máy điện có hai cấu hình: lò xo biến thiên và lò xo lực không đổi, được lựa chọn dựa trên kết quả phân tích ứng suất đường ống. Các đơn vị lò xo biến thiên chịu tải với độ cứng tuyến tính, trong khi các đơn vị lực không đổi sử dụng cơ cấu lò xo sơ cấp và thứ cấp để kiểm soát tốc độ biến đổi lực hỗ trợ trong phạm vi 5% trong toàn bộ hành trình làm việc, cung cấp sự hỗ trợ gần như liên tục cho hệ thống đường ống từ trạng thái lạnh sang trạng thái nóng.

Các bộ phận lò xo được sản xuất từ ​​thép lò xo hợp kim bao gồm 60Si2Mn và 50CrVA. Các bộ phận kết cấu có thể được chế tạo từ thép cacbon, thép chịu nhiệt hoặc thép không gỉ. Phạm vi ứng dụng nhiệt độ tổng thể bao gồm -196°C đến +650°C, phù hợp với tất cả các trạng thái nhiệt của đường ống hơi từ khởi động ở nhiệt độ thấp đến vận hành đầy tải.

Mỗi Bộ đỡ lò xo của nhà máy điện đều trải qua quá trình thử nghiệm nén toàn bộ hành trình với việc ghi lại đường cong độ cứng trước khi vận chuyển. Vỏ được trang bị bảng tên chuyển tải và thiết bị khóa lắp đặt. Cài đặt tại chỗ chỉ yêu cầu lắp ở trạng thái nguội; chỉ cần tháo chốt khóa sau khi nhiệt độ đường ống tăng lên và giá đỡ/móc treo sẽ chuyển sang trạng thái hoạt động mà không cần hàn tại chỗ hoặc điều chỉnh phức tạp.

Cài đặt tại chỗ và hiệu suất hoạt động lâu dài

Những sai sót tích lũy trong quá trình nâng cao nền móng và cắt đoạn ống là không thể tránh khỏi trong quá trình lắp đặt đường ống hơi nước. Phạm vi tinh chỉnh độ cao do Power Plant Spring Support cung cấp sẽ hấp thụ những sai lệch này, ngăn chặn sự ràng buộc cứng nhắc. Các bộ phận lò xo lực không đổi thường được trang bị cơ cấu điều chỉnh phụ trợ bằng vít hoặc thủy lực, cho phép một người vận hành ngay cả trên các đường ống hạng nặng có đường kính lớn.

Trong quá trình hoạt động lâu dài, thiết kế lò xo chống giãn và xử lý bề mặt (mạ kẽm nhúng nóng hoặc phủ Dacromet) duy trì hiệu suất hỗ trợ ổn định. Trong nhiều dự án nhà máy điện ở nước ngoài, hơn 70% đơn đặt hàng hỗ trợ/hỗ trợ tiếp theo đến từ các khách hàng hiện tại. Tỷ lệ mua lặp lại cao này gián tiếp xác nhận hiệu quả hoạt động lâu dài của các sản phẩm của chúng tôi.

Vị trí và chức năng lắp đặt điển hình

Trong khu vực lò hơi, Hỗ trợ lò xo của nhà máy điện được lắp đặt trên các phần thẳng đứng và nằm ngang của ống dẫn hơi chính, đường ống thoát bộ quá nhiệt và đường ống hơi hâm nóng. Chúng hấp thụ sự giãn nở nhiệt hướng lên trên, ngăn chặn ứng suất quá mức tại các kết nối vòi phun.

Gần tuabin, giá đỡ/móc treo lò xo trên các đoạn đường ống dẫn hơi nước nhiệt độ cao gần với van hơi chính và van điều chỉnh làm giảm lực và mô men của các bộ phận, giúp duy trì sự thẳng hàng của trục. Mặc dù đường ống dẫn nước cấp và nước điều hòa hoạt động ở nhiệt độ thấp hơn nhưng chúng vẫn có sự chênh lệch nhiệt độ đáng kể khi bắt đầu và dừng. Hỗ trợ đàn hồi duy trì độ dốc đường ống và giảm nguy cơ xâm thực.

Trong các ứng dụng này, giá đỡ/móc treo thường được kết hợp với bộ giảm chấn, giá đỡ giới hạn và các bộ phận khác để tạo thành một giải pháp hạn chế linh hoạt cho hệ thống đường ống hoàn chỉnh.

Hỗ trợ kỹ thuật dự án và nghiệm thu sản phẩm

Bắt đầu từ giai đoạn lựa chọn, nhóm kỹ thuật của chúng tôi nhận được báo cáo phân tích ứng suất của hệ thống đường ống, tính toán tải trọng và chuyển vị thiết kế cho từng điểm hỗ trợ, đề xuất các loại Hỗ trợ lò xo nhà máy điện thích hợp và hằng số lò xo, đồng thời cung cấp hướng dẫn lắp đặt chi tiết.

Nhà máy của chúng tôi duy trì một chuỗi kiểm soát chất lượng hoàn chỉnh từ kiểm tra lại dây lò xo, kiểm tra độ cứng sau khi xử lý nhiệt đến kiểm tra độ cứng của thành phẩm. Hồ sơ quy trình liên quan và tài liệu chất lượng vật liệu có thể được cung cấp theo các tiêu chuẩn như ASME và CE. Đối với các đảo thông thường sử dụng năng lượng hạt nhân và các dự án có yêu cầu cao khác, có thể cung cấp thêm các báo cáo kiểm tra trình độ chức năng hỗ trợ và tài liệu truy xuất nguồn gốc.

Nếu bạn có yêu cầu hỗ trợ đường ống hơi, vui lòng cung cấp bản vẽ bố trí đường ống và dữ liệu ứng suất. Chúng tôi sẽ cung cấp giải pháp cấu hình Hỗ trợ lò xo nhà máy điện cụ thể thay vì danh sách mô hình chung. Tận dụng 14 năm kinh nghiệm hỗ trợ đường ống và dữ liệu dự án của Yangzhou Tianshun từ 45 quốc gia trên toàn thế giới, chúng tôi có thể giúp bạn kiểm soát chi phí mua sắm và lắp đặt tổng thể đồng thời đảm bảo an toàn cho hệ thống hơi nước của bạn.
