Nẹp hạn chế oằn, hay BRB, là cầu chì kết cấu cho các tòa nhà. Nó nhận lực dọc trục từ một trận động đất và tiêu tán nó thông qua sự uốn cong ổn định của lõi thép, được ngăn chặn khỏi sự oằn bởi lớp vỏ bên ngoài. Bởi vì nẹp hoạt động gần như giống hệt nhau ở trạng thái căng và nén nên các kỹ sư có thể dự đoán nó sẽ hoạt động như thế nào và nơi hư hỏng sẽ xảy ra.

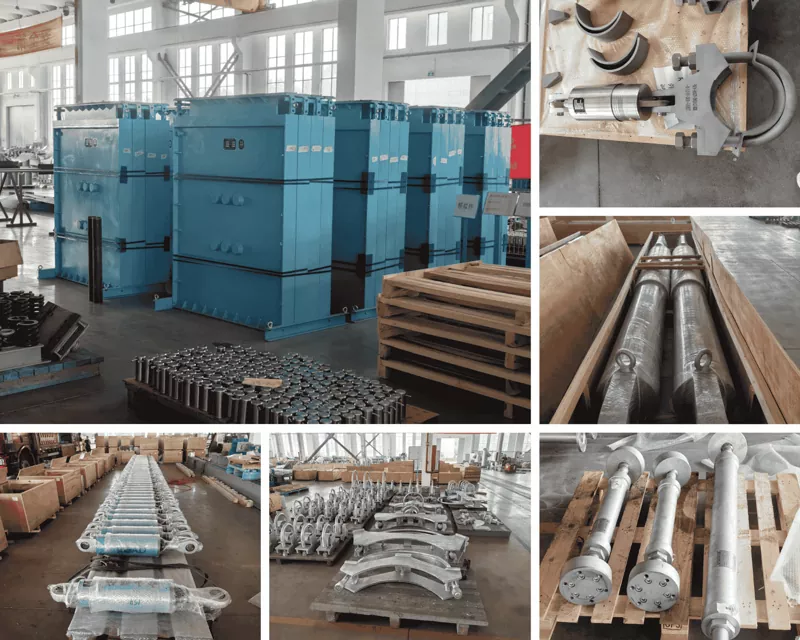

Yangzhou Tianshun sản xuất các thanh giằng này cho khung thép mới cũng như các thiết bị cải tiến chống địa chấn. Sự tham gia của chúng tôi vào công nghệ giảm chấn đã kéo dài hơn 20 năm và các nẹp được chế tạo theo hệ thống được chứng nhận ISO 9001:2015 tại một cơ sở sản xuất chuyên dụng ở Giang Tô, Trung Quốc.
Tất cả tải trọng dọc trục đều đi qua lõi. Phần giữa có kích thước để chịu được động đất ở mức thiết kế, trong khi phần cuối có mặt cắt ngang lớn hơn và vẫn đàn hồi. Điều này buộc biến dạng không đàn hồi vào một vùng đã biết, mang lại cho kỹ sư kết cấu mức độ tin cậy cao về dạng hư hỏng. Các mác thép lõi thường là LY100, LY160 hoặc LY225 được lựa chọn phù hợp với khả năng chảy dẻo yêu cầu.
Giữa lõi thép và vỏ ngoài là một vật liệu giúp loại bỏ liên kết và ma sát. Lớp này đảm bảo vỏ không chịu tải trọng trục và cho phép lõi giãn nở và co lại tự do. Nếu không có nó, lớp vỏ sẽ chịu lực và làm ảnh hưởng đến hành vi kích động đối xứng của nẹp.
Phổ biến nhất là ống thép nhồi bê tông, vỏ chỉ cung cấp lực cản bên. Độ cứng uốn của nó giúp lõi mảnh không bị oằn khi bị nén, điều này cho phép nẹp đạt được hiệu suất tối đa theo cả hai hướng mà không bị suy giảm độ bền.
Khung giằng hạn chế uốn, hay BRBF, mang lại một số lợi ích thiết thực so với khung giằng đồng tâm đặc biệt (SCBF). Bởi vì BRB có thể tiêu hao năng lượng thông qua các chu kỳ ổn định, lặp lại nên quy chuẩn xây dựng thường chỉ định hệ số hành vi cao hơn - R=8 trong nhiều điều khoản. Việc giảm tải trọng thiết kế do động đất có thể dẫn đến các cột và dầm nhỏ hơn, các kết nối nhẹ hơn và giảm nhu cầu về nền móng.
Tại chỗ, BRB thường được dựng lên nhanh hơn. Các kết nối có xu hướng đơn giản hơn và nẹp xuất hiện dưới dạng một bộ phận lắp ráp duy nhất thay vì nhiều mảnh được khâu lại với nhau trong không khí.
Sau một trận động đất lớn, thiệt hại tập trung ở phần lõi có thể thay thế được. Kiểm tra và thay thế nẹp là một quy trình được xác định, đơn giản hơn nhiều so với sửa chữa nẹp thông thường bị vênh. Khả năng thay thế này cũng làm cho BRB trở nên hấp dẫn trong việc trang bị thêm cho các tòa nhà cũ, nơi các thanh giằng có thể được bắt vít vào các khung hiện có để nâng cao hiệu suất địa chấn mà không cần xây dựng lại hoàn toàn.
Các nghiên cứu độc lập đã ghi nhận mức tiết kiệm lên tới 5 USD/foot vuông khi BRBF thay thế các hệ thống địa chấn khác, nhờ hiệu ứng tổng hợp của cấu trúc nhẹ hơn, khả năng lắp dựng nhanh hơn và kết nối đơn giản hơn.
| tham số | Phạm vi và tùy chọn điển hình |
|---|---|
| Lực năng suất | 500 kN đến 15.000 kN (có thể thiết kế công suất cao hơn) |
| Thép lõi | LY100, LY160, LY225 hoặc các loại do dự án chỉ định |
| Vỏ bọc | Ống thép nhồi bê tông hoặc thép toàn bộ |
| Kết nối cuối | Bắt vít, ghim hoặc hàn theo thiết kế khung |
| Chiều dài | Phù hợp với hình học vịnh |
| Tiêu chuẩn áp dụng | AISC 341, EN 15129, JGJ 99 và các mã quốc gia khác |
Mỗi nẹp được xác định kích thước phù hợp với lực cụ thể của dự án và giới hạn trôi dạt. Nhóm kỹ thuật của chúng tôi làm việc với kỹ sư kết cấu nổi tiếng để hoàn thiện diện tích lõi, độ cứng và hình học kết nối.
Trước khi BRB rời khỏi nhà máy, nó phải trải qua quá trình kiểm tra chấp nhận theo chu kỳ với mức dịch chuyển tăng dần. Chúng tôi xác minh các lực kéo và nén tối đa, xác nhận các vòng trễ ổn định và kiểm tra xem biến dạng không đàn hồi tích lũy có đáp ứng yêu cầu của dự án hay không. Báo cáo thử nghiệm đầy đủ là một phần của gói tài liệu đi kèm với nẹp.
Truy xuất nguồn gốc vật liệu bao gồm mọi tấm thép trở lại nhiệt số của nó. Hồ sơ vật liệu vỏ và báo cáo kiểm tra mối hàn được bao gồm theo tiêu chuẩn. Khi một dự án yêu cầu thử nghiệm chất lượng nguyên mẫu tại một phòng thí nghiệm độc lập, chúng tôi cũng quản lý quy trình đó.
Các tòa nhà cao tầng – tháp thép và composite ở các khu vực có địa chấn, nơi kiểm soát độ trôi và tính linh hoạt của kiến trúc đều quan trọng.
Sân bay và trung tâm giao thông – các công trình có nhịp dài cần tiêu tán năng lượng mà không cần các thanh giằng nặng nề làm lộn xộn các không gian mở.
Trường học và bệnh viện – các cơ sở dự kiến sẽ hoạt động trở lại sau trận động đất, với việc thay thế nẹp được lên kế hoạch như một hoạt động bảo trì đơn giản.
Trung tâm hội nghị và phòng triển lãm – khối lượng lớn không có cột, nơi các thanh giằng có thể được sắp xếp theo nhiều hình dạng khác nhau để phù hợp với kiến trúc.
Công trình công nghiệp – thiết bị nặng làm tăng khối lượng địa chấn; BRB cung cấp lực cản ngang mà không tiêu tốn quá nhiều không gian sàn.
Dự án trang bị thêm – khung bê tông hoặc thép hiện có có thể được nâng cấp bằng cách bổ sung thêm BRB gắn bên ngoài trong khi tòa nhà vẫn hoạt động một phần.
Nẹp tiêu chuẩn bị oằn khi nén và mất đi sức mạnh, tạo ra phản ứng không đối xứng. BRB tạo ra theo cả hai hướng mà không bị vênh, do đó mức tiêu tán năng lượng trên mỗi chu kỳ là ổn định và có thể dự đoán được.
Đúng. Chúng phổ biến nhất trong các khung thép nhưng có thể được kết nối với các tòa nhà bê tông để xây dựng công trình kết hợp mới hoặc trang bị thêm để chống địa chấn. Các chi tiết cuối cùng được thiết kế theo từng trường hợp.
Lõi có thể có độ giãn dài vĩnh viễn và lớp vỏ vẫn còn nguyên vẹn. Nẹp bị hư hỏng được tháo chốt và thay thế. Quy trình này thường được nêu trong kế hoạch kiểm tra và ứng phó sau động đất của dự án.
Chúng tôi cung cấp cụm nẹp hoàn chỉnh - lõi, vỏ, vùng cuối và tấm kết nối. Giao diện với khung được phối hợp với kỹ sư kết cấu dự án.
Giấy chứng nhận của nhà máy, hồ sơ vật liệu vỏ, chứng chỉ sơn hoặc chống cháy nếu được yêu cầu, báo cáo mối hàn và báo cáo kiểm tra nghiệm thu tại nhà máy cho từng nẹp. Đối với các dự án AISC 341 hoặc EN 15129, chúng tôi cung cấp gói tuân thủ đầy đủ.
Thời gian thực hiện phụ thuộc vào số lượng và độ phức tạp của các kết nối cuối. Theo hướng dẫn, quá trình sản xuất tiêu chuẩn sẽ diễn ra trong khoảng từ 8 đến 12 tuần kể từ khi phê duyệt bản vẽ. Chúng tôi thông báo cho bạn về tiến độ ở mọi cột mốc quan trọng.
Gửi cho chúng tôi lực lượng thiết kế, giới hạn trôi câu chuyện và loại kết nối ưa thích. Một kỹ sư, không chỉ là điều phối viên bán hàng, sẽ xem xét thông tin đầu vào và trả lời kèm theo cấu hình nẹp sơ bộ và kế hoạch kiểm tra trong vòng một ngày làm việc.
Vật liệu cốt lõi tùy chỉnh, khả năng chống cháy đặc biệt và các chương trình chứng nhận dành riêng cho dự án là một phần trong nguồn cung cấp hàng ngày của chúng tôi, không phải là ngoại lệ. Sau khi giao hàng, chúng tôi luôn sẵn sàng hỗ trợ lắp đặt và hướng dẫn kiểm tra sau động đất.
Các thanh giằng hạn chế oằn giúp bảo vệ cấu trúc bằng cách uốn cong một cách có kiểm soát và dễ dàng kiểm tra và thay thế khi quá trình rung chuyển dừng lại.
