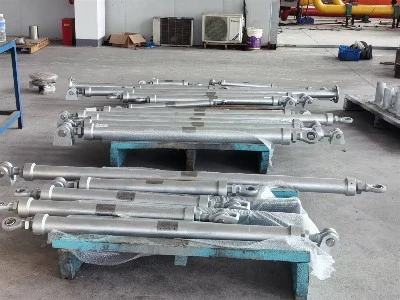

Thanh chống lắc lư

Yangzhou Tianshun thiết kế và sản xuất các thanh chống lắc cho các ứng dụng phát điện, hóa dầu, HVAC, đóng tàu và hạt nhân. Kể từ năm 2012, nhà máy của chúng tôi ở Giang Tô, Trung Quốc — rộng 35.000 m2 với hơn 100 nhân viên có trình độ — đã cung cấp thiết bị hạn chế đường ống cho các dự án ở hơn 45 quốc gia. Mỗi thanh chống lắc đều được chế tạo theo hệ thống chất lượng được chứng nhận ISO 9001: 2015 và được vận chuyển cùng với tài liệu vật liệu và thử nghiệm cần thiết.

Thanh chống lắc hạn chế chuyển động ngang của đường ống mà không hạn chế sự giãn nở nhiệt theo hướng trục. Trong hoạt động bình thường, nó chấp nhận sự dịch chuyển nhiệt chậm dọc theo đường ống. Khi một lực bên xuất hiện - từ gió, gia tốc địa chấn, búa nước, rung thiết bị quay hoặc chuyển động sóng trên nền biển - thanh chống hoạt động như một bộ phận cứng, giữ ống ở đúng vị trí và truyền tải trọng đến kết cấu tòa nhà hoặc giá thép. Điều này bảo vệ các mối hàn ống, mặt bích và thiết bị được kết nối khỏi bị hư hỏng và va đập do mỏi.

Bởi vì thanh chống có thể được đặt ở bất kỳ góc nào nên nó hoạt động trên các lắp đặt dọc, ngang và nghiêng. Khả năng điều chỉnh độ dài của nó cho phép đội ngũ thi công điều chỉnh nó phù hợp với khoảng trống hoàn công giữa phần gắn ống và điểm neo kết cấu, hấp thụ dung sai mà bản vẽ không phải lúc nào cũng có thể dự đoán được.

Cấu tạo và đặc điểm chính

Thân thép cường độ cao

Ống thanh chống, phụ kiện cuối và phần cứng được chế tạo từ thép cacbon hoặc thép hợp kim thấp được chọn cho tải trọng và nhiệt độ quy định. Giấy chứng nhận vật liệu tiêu chuẩn đi kèm từng lô, xác nhận tính chất cơ lý và thành phần hóa học. Đối với môi trường ăn mòn hoặc biển, các loại thép không gỉ có sẵn.

Độ dài có thể điều chỉnh cho độ chính xác của trường

Cơ chế điều chỉnh bằng ống lồng hoặc ren cho phép thanh chống được đặt theo chiều dài được lắp đặt chính xác tại chỗ. Các tùy chọn hành trình điều chỉnh điển hình là ±25 mm, ±50 mm và ±100 mm. Khả năng điều chỉnh này có nghĩa là thanh chống có thể được lắp đặt mà không cần cắt hoặc hàn và nó bù đắp cho sự sai lệch nhỏ giữa đế ống và kết cấu.

Nhiều tùy chọn kết nối cuối

Để phù hợp với các cách bố trí giao diện kết cấu và gắn ống khác nhau, thanh chống có thể được cung cấp với các khớp nối bi, đầu khoan hoặc kết nối thanh ren. Các khớp cầu cho phép xoay góc và ngăn mô men uốn truyền vào ống thanh chống. Các đầu Clevis cung cấp một kết nối được ghim đơn giản để cài đặt đơn giản. Chúng tôi cung cấp loại kết thúc phù hợp với chi tiết tiêu chuẩn của dự án.

Bảo vệ chống ăn mòn cho tuổi thọ lâu dài

Xử lý bề mặt tiêu chuẩn là mạ kẽm nhúng nóng, mang lại lớp phủ đồng đều bên trong và bên ngoài ống. Để tăng cường khả năng bảo vệ, chúng tôi cung cấp các loại sơn epoxy cao cấp, hệ thống epoxy liên kết nhiệt hạch (FBE) và hệ thống polyetylen (3PE) ba lớp. Việc lựa chọn lớp phủ được thống nhất dựa trên điều kiện khí quyển tại chỗ và nhiệt độ vận hành.

Tuân thủ các tiêu chuẩn quốc tế

Thanh chống Sway được thiết kế và sản xuất theo ASME B31.1 và B31.3 cho đường ống dẫn điện và quy trình, MSS SP-58 cho giá đỡ đường ống và tiêu chuẩn GB/T. Khi đặc điểm kỹ thuật của dự án yêu cầu mã thay thế, chúng tôi sẽ xem xét tính tương thích kỹ thuật và cung cấp theo tiêu chuẩn hiện hành.

Thông số kỹ thuật

Xếp hạng tải trên 480 kN và hành trình không chuẩn được xử lý theo đơn đặt hàng tùy chỉnh. Đội ngũ kỹ thuật của chúng tôi xác minh thiết kế cho trường hợp tải nhất định và cung cấp bản vẽ phê duyệt trước khi sản xuất.

Phụ kiện tùy chọn

Để phù hợp với nhu cầu lắp đặt và hiệu suất cụ thể, có thể bao gồm các phụ kiện sau:

Các hạn chế động có thêm tính năng khóa nhạy cảm với vận tốc đối với các tải xung không thường xuyên

Bộ cách ly rung lò xo kết hợp với thanh chống để giảm rung động tần số cao trong đường ống có lỗ khoan nhỏ

Thanh kết nối cứng cho các ứng dụng không cần điều chỉnh độ dài và thanh giằng đơn giản được ưu tiên

Các lớp phủ chống ăn mòn được nâng cấp như FBE và 3PE cho dịch vụ chôn dưới biển hoặc dưới biển

Những phụ kiện này được tích hợp tại nhà máy và toàn bộ bộ phận được kiểm tra thành một bộ phận duy nhất trước khi xuất xưởng.

Kiểm soát chất lượng và tài liệu

Mỗi thanh chống lắc đều được kiểm tra kích thước và, nếu có, sẽ được thử tải để xác nhận công suất quy định. Đối với các ứng dụng động hoặc địa chấn, chúng tôi cung cấp chứng chỉ kiểm tra và khả năng truy xuất nguồn gốc vật liệu theo chỉ số nhiệt. Các mối hàn được kiểm tra bởi nhân viên có trình độ bằng cách sử dụng kiểm tra trực quan và, nếu cần, kiểm tra thẩm thấu.

Quy trình được chứng nhận ISO 9001 của chúng tôi kiểm soát toàn bộ quy trình, từ khâu tiếp nhận kiểm tra thép và vật liệu phủ cho đến khâu lắp ráp và đóng gói cuối cùng. Hơn 70% đơn đặt hàng của chúng tôi đến từ những khách hàng thường xuyên tin tưởng vào hiệu quả hoạt động của hết dự án chắn đường ống này đến dự án khác.

Nơi lắp đặt thanh chống lắc lư

Phát điện

Đường hơi nước và nước cấp chính trong các nhà máy nhiệt điện và hạt nhân dựa vào các thanh chống lắc để hạn chế chuyển động ngang trong các hiện tượng búa hơi và địa chấn mà không hạn chế sự tăng trưởng nhiệt dọc trục.

Nhà máy hóa dầu và lọc dầu

Giá đỡ ống trong các thiết bị xử lý được trang bị thanh chống lắc để hạn chế rung lắc do gió, vụ nổ và rung động dòng chảy hai pha. Độ dài có thể điều chỉnh giúp chúng trở nên thiết thực cho việc trang bị thêm vào các giá đỡ bị tắc nghẽn hiện có.

HVAC và các tòa nhà cao tầng

Các ống đứng nước lạnh, đường nước ngưng tụ và hệ thống ống nước trong các tòa nhà cao tầng sử dụng thanh chống lắc để kiểm soát chuyển động ngang gây ra bởi chu trình nhiệt và lắc lư của tòa nhà. Lớp hoàn thiện mạ kẽm phù hợp với các vị trí trong nhà và ngoài trời.

Đóng tàu và nền tảng hàng hải

Đường ống trên tàu và giàn khoan ngoài khơi phải đối mặt với chuyển động liên tục từ sóng và máy móc. Thanh chống lắc có thân bằng thép không gỉ và lớp phủ chống ăn mòn cao duy trì sự liên kết và bảo vệ các mối nối ống khỏi bị mỏi trong những môi trường khắc nghiệt này.

Cơ sở hạt nhân

Các hệ thống đường ống liên quan đến an toàn sử dụng các thanh chống lắc được thiết kế cho trường hợp mã hạt nhân dành riêng cho dự án, với đầy đủ các gói tài liệu thử nghiệm và vật liệu.

Câu hỏi thường gặp

Thanh giằng lắc lư khác với thanh chống cứng hoặc thanh chống snubber như thế nào?

Một thanh chống cứng sẽ khóa mọi chuyển động, bao gồm cả sự giãn nở nhiệt, có thể gây căng thẳng quá mức cho đường ống. Bộ giảm chấn thủy lực cho phép chuyển động nhiệt chậm và chỉ khóa khi chuyển động động nhanh. Thanh chống lắc cung cấp lực cản ngang cứng nhắc trong một mặt phẳng đồng thời cho phép dịch chuyển nhiệt theo trục, làm cho nó phù hợp với các ứng dụng đã biết hướng phát triển nhiệt và có thể dự đoán được tải trọng bên.

Giới hạn nhiệt độ nào áp dụng cho thanh chống thép carbon tiêu chuẩn?

Thanh chống bằng thép carbon tiêu chuẩn với lớp mạ kẽm nhúng nóng có thể hoạt động ở nhiệt độ lên tới khoảng 350 ° C. Đối với nhiệt độ cao hơn lên tới 550 °C, chúng tôi sử dụng thép hợp kim và lớp phủ nhiệt độ cao hoặc để nguyên thân máy. Các thành phần kết nối cuối cũng được lựa chọn để phù hợp với nhiệt độ tăng cao. Chúng tôi khuyên bạn nên chia sẻ nhiệt độ bề mặt ống thực tế của mình trong quá trình tìm hiểu để chọn được vật liệu chính xác.

Thanh chống lắc lư có thể được lắp đặt theo bất kỳ hướng nào không?

Đúng. Thanh chống có thể được gắn theo chiều dọc, chiều ngang hoặc ở một góc. Các kết nối đầu khớp bi điều chỉnh độ lệch góc và chiều dài có thể điều chỉnh sẽ có dung sai vị trí theo bất kỳ hướng nào. Yêu cầu duy nhất là kết cấu ở cả hai đầu có thể chịu được tải trọng quy định.

Khả năng tùy chỉnh có sẵn ngoài phạm vi được liệt kê không?

Chúng tôi thường xuyên cung cấp các thanh chống lắc có tải trọng trên 480 kN, hành trình điều chỉnh không theo tiêu chuẩn và các phụ kiện đầu cuối đặc biệt. Các đơn đặt hàng tùy chỉnh được xử lý bằng bản vẽ phê duyệt và tính toán thiết kế được cung cấp trước khi bắt đầu sản xuất.

Những tài liệu nào đi kèm với lô hàng?

Mỗi đơn hàng bao gồm chứng chỉ kiểm tra vật liệu, báo cáo kích thước, sự phù hợp về xử lý bề mặt và hồ sơ kiểm tra chức năng khi được yêu cầu. Đối với các ứng dụng hạt nhân hoặc quan trọng về an toàn, chúng tôi cung cấp tài liệu tuân thủ và truy xuất nguồn gốc đầy đủ như được chỉ định trong đơn đặt hàng.

Thời gian dẫn điển hình của bạn là gì?

Thanh chống lắc tiêu chuẩn với thông số kỹ thuật chung có thể được sản xuất trong vòng 4 đến 5 tuần. Tải trọng lớn hơn, thép hợp kim và lớp phủ đặc biệt có thể kéo dài tiến độ. Chúng tôi xác nhận ngày giao hàng chính xác tại thời điểm báo giá và duy trì kế hoạch sản xuất minh bạch xuyên suốt.

Làm việc với Thiên Thuận

Khi bạn liên hệ với chúng tôi về yêu cầu về thanh chống lắc, người quản lý tài khoản chuyên dụng có kiến ​​thức kỹ thuật sản phẩm sẽ trả lời trong vòng 24 giờ. Nhóm của chúng tôi xem xét dữ liệu tải, nhiệt độ vận hành, kích thước đường ống và tùy chọn kết nối đầu cuối của bạn để đề xuất cấu hình phù hợp với cả thiết kế và địa điểm. Độ dài tùy chỉnh, lớp phủ đặc biệt và gói tài liệu là một phần trong nguồn cung cấp hàng ngày của chúng tôi, không phải là ngoại lệ.

Sau khi giao hàng, chúng tôi vẫn sẵn sàng tư vấn lắp đặt và hỗ trợ sau lắp đặt. Sự tin cậy lâu dài của khách hàng, được phản ánh qua tỷ lệ kinh doanh lặp lại trên 70%, xác nhận rằng thanh chống lắc của chúng tôi hoạt động như mong đợi qua nhiều năm phục vụ.

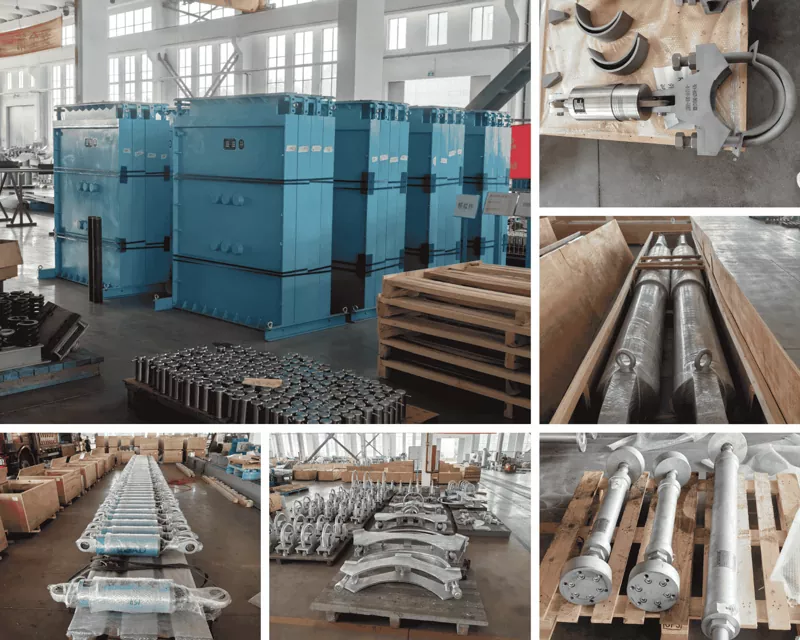

Công ty TNHH Công nghệ Đường ống Dương Châu Tianshun

Cơ sở rộng 35.000 m2, Giang Tô, Trung Quốc – xuất khẩu tới hơn 45 quốc gia.

Các thanh chống lắc lư giữ ống theo chiều ngang đồng thời để ống thở theo hướng trục.
