Trên một đường ống cách nhiệt, một chiếc guốc ống tiêu chuẩn có thể tạo ra nhiều vấn đề hơn là giải quyết được. Nếu đường tải của giày cắt xuyên qua lớp cách nhiệt thì lớp cách nhiệt sẽ bị nghiền nát theo thời gian. Phần bị nghiền nát đó cho phép nhiệt vào hoặc ra, hình thành sự ngưng tụ trên bề mặt lạnh và trở thành điểm khởi đầu cho sự ăn mòn dưới lớp cách nhiệt. Cách khắc phục không phức tạp — một đế đỡ được thiết kế phù hợp cho ống cách nhiệt sẽ tách chức năng chịu tải khỏi chức năng nhiệt — nhưng cần có kỹ thuật cẩn thận để có được các chi tiết phù hợp.
Tại Yangzhou Tianshun, chúng tôi đã thiết kế và chế tạo đế ống cách nhiệt cho các dự án ở năm châu lục kể từ năm 2012. Chúng tôi đã cung cấp chúng cho mạng lưới làm mát của khu vực, nơi mỗi watt hấp thụ nhiệt đều quan trọng, cho đường dây hơi nơi đế kim loại trần sẽ lãng phí năng lượng và tạo ra nguy cơ cháy, cũng như cho các cơ sở LNG nơi điểm lạnh trên giá đỡ có thể dẫn đến tích tụ băng và hư hỏng cấu trúc. Trong mỗi trường hợp, yêu cầu là như nhau: chịu được trọng lượng của ống một cách đáng tin cậy trong khi vẫn giữ lớp cách nhiệt liên tục và lớp chắn hơi được bịt kín.
| Bảng thông số | Ví dụ |

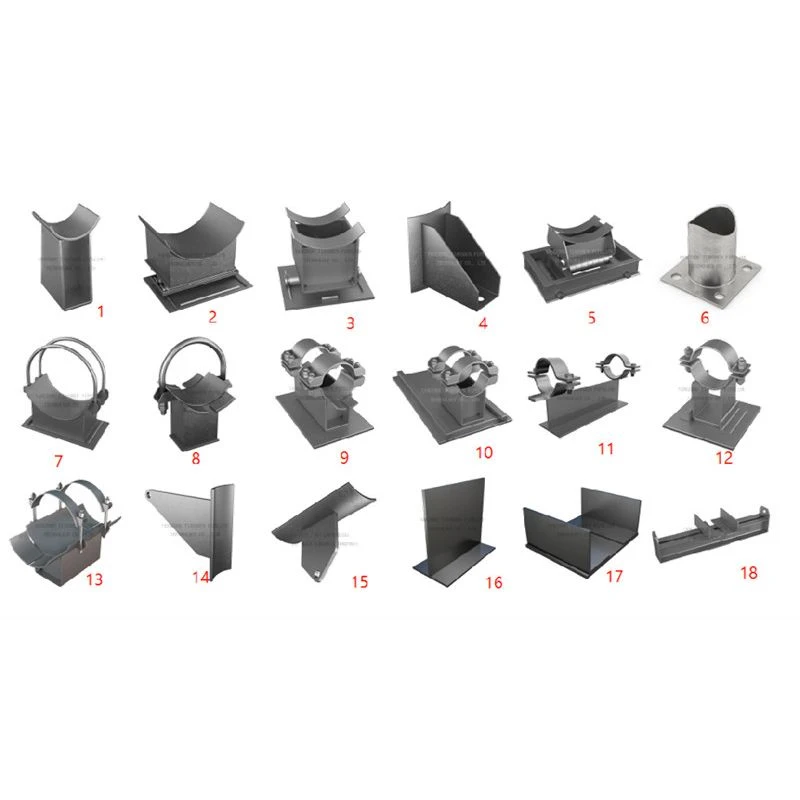

| Loại hỗ trợ | Cứng nhắc, lò xo, con lăn, trượt |
| Kích thước ống (NPS/DN) | 1/2" đến 60" (DN15 - DN1500) |
| Tiêu chuẩn vật liệu | ASTM A36, SS304, SS316, A105 |
| Tiêu chuẩn thiết kế | MSS SP-58, ASME B31.1 |
| Tối đa. Tải trọng thiết kế | Lên tới 1000 kN |
| Phạm vi nhiệt độ | -29°C đến +650°C |
| Bảo vệ bề mặt | Mạ kẽm nhúng nóng (HDG), Epoxy |
| Kiểu kẹp | Hai bu lông, ba bu lông, bu lông chữ U |
| Loại cách nhiệt | Cách Nhiệt Nóng/ Cách Nhiệt Lạnh (Cryogenic) |

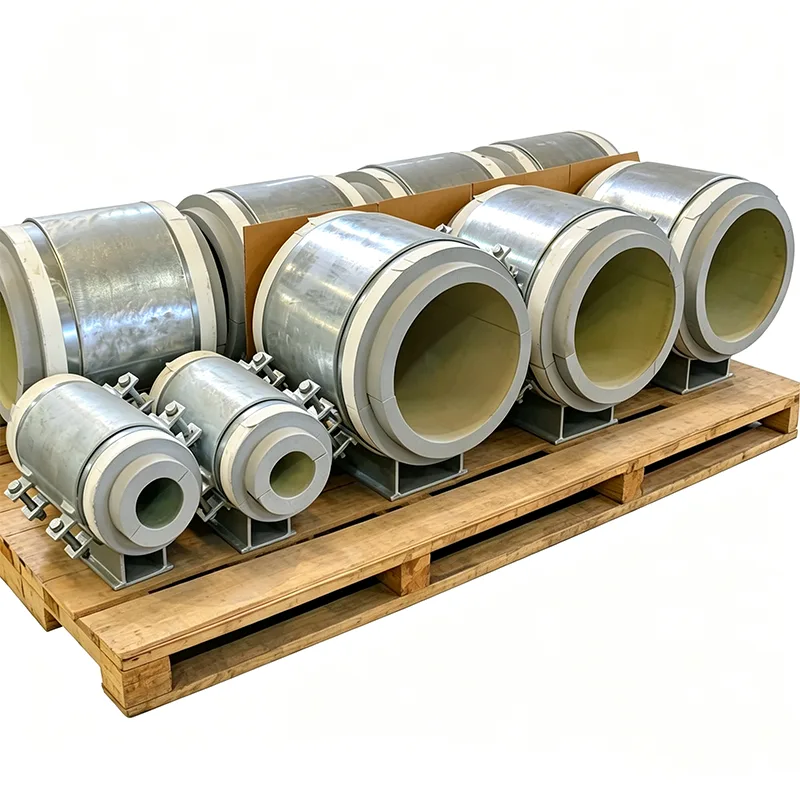

Ý tưởng cốt lõi rất đơn giản - một khối cách nhiệt cứng, chịu lực nằm giữa đường ống và giá đỡ kim loại. Đường ống nằm trên lớp cách nhiệt, lớp cách nhiệt nằm trong đế và đế kim loại truyền tải trọng lên kết cấu. Tuy nhiên, để khối đó tồn tại qua nhiều năm vận chuyển đường ống và chu trình nhiệt mà không bị nứt, dịch chuyển hoặc mất hiệu quả cách nhiệt đòi hỏi những điều sau:
Vật liệu khối được chọn cho phạm vi nhiệt độ. Đối với dịch vụ nước lạnh và lạnh có nhiệt độ xuống khoảng -50°C, chúng tôi thường sử dụng polyisocyanurate mật độ cao (PIR) hoặc kính xốp. Đối với các đường ống dẫn hơi nước và dầu nóng lên đến 400°C trở lên, chúng tôi sử dụng vật liệu gốc canxi silicat hoặc đá trân châu. Đặc tính quan trọng là cường độ nén ở nhiệt độ thiết kế - những gì giữ được ở nhiệt độ phòng có thể mềm đi ở 200°C.
Khối cách nhiệt được đóng gói hoàn toàn. Một vòng giữ bằng kim loại hoặc một thành bên của đế được hàn bao quanh khối ở tất cả các phía, ngăn không cho nó đi ra ngoài dưới sự chuyển động hoặc rung động của đường ống bên. Khối này nằm trên một tấm đế bằng thép có mối hàn liên tục, do đó không có đường dẫn trực tiếp từ kim loại đến ống để nhiệt đi qua lớp cách nhiệt.
Đường dẫn rào cản hơi được thiết kế không bị gián đoạn. Trên đường ống lạnh, hơi ẩm xâm nhập là kẻ thù. Chúng tôi đảm bảo rằng thiết kế đế giày cho phép lớp chắn hơi được áp dụng tại chỗ trên lớp cách nhiệt đường ống liên tục bịt kín vào khối cách nhiệt của giày hoặc vỏ kim loại của giày, không có khoảng trống để không khí ẩm tiếp cận bề mặt lạnh.
Chúng tôi không coi giày ống cách nhiệt là những mặt hàng bán sẵn vì không có hai thông số cách nhiệt nào giống hệt nhau. Chúng tôi thiết kế từng chiếc giày sao cho phù hợp:
Đường kính ống và độ dày cách nhiệt của bạn (cho dù đó là kính xốp 25 mm hay bông khoáng 150 mm).
Loại hệ thống cách nhiệt ứng dụng tại hiện trường - chúng tôi có thể cắt trước lớp cách nhiệt thứ cấp để lắp xung quanh thân giày và cung cấp một tấm ốp giúp đơn giản hóa việc hoàn thiện công trường.
Điều kiện chuyển động của đường ống Nếu đường ống trượt, chúng ta có thể tích hợp tấm trượt tẩm PTFE hoặc than chì vào đế giày, với bề mặt có độ ma sát thấp được liên kết với tấm chịu lực bằng thép không gỉ để bảo vệ khối cách nhiệt khỏi lực cắt.
Các yêu cầu đặc biệt như lớp cách nhiệt chống cháy, lớp phủ chống mài mòn trên các bộ phận kim loại hoặc lỗ thoát nước để ngăn nước đọng lại khi lắp đặt ngoài trời.
Đơn đặt hàng giày ống cách nhiệt Tianshun bao gồm tất cả tài liệu mà thanh tra viên của bạn sẽ yêu cầu:
Chứng chỉ EN 10204 Loại 3.1 cho các thành phần thép.
Bảng dữ liệu vật liệu cách nhiệt với các giá trị cường độ nén và độ dẫn nhiệt ở nhiệt độ thiết kế.
Báo cáo kiểm tra kích thước xác nhận độ dày khối, chiều cao đế và kích thước tấm đế.
Tải chứng chỉ kiểm tra nếu đặc điểm kỹ thuật của dự án yêu cầu.
Đường ống dẫn nước lạnh và nước muối trong các nhà máy làm mát cấp huyện và trung tâm dữ liệu
Đường hơi và nước ngưng trong các nhà máy công nghiệp, nhà máy điện
Đường ống dẫn chất lỏng LNG và đông lạnh nơi tuyệt đối phải tránh các điểm lạnh
Thiết bị làm lạnh và bảo quản lạnh
Bất kỳ đường ống cách nhiệt nào chạy trên giá đỡ ống, nơi hiệu quả sử dụng năng lượng và chi phí bảo trì dài hạn là vấn đề quan trọng
Chúng tôi là nhà sản xuất hỗ trợ chuyên dụng, không phải là nhà cung cấp phụ kiện đường ống thông thường. Khi bạn gửi cho chúng tôi danh sách đường ống và thông số kỹ thuật cách nhiệt, nhóm kỹ thuật của chúng tôi sẽ kiểm tra tải trọng trên từng đế, xác nhận tính tương thích của vật liệu cách nhiệt và gắn cờ bất kỳ vị trí nào mà kích thước đế tiêu chuẩn không phù hợp với cấu trúc hiện có. Mức độ giám sát này sẽ phát hiện các vấn đề trên bảng vẽ chứ không phải trong quá trình lắp đặt. Hơn 70% hoạt động kinh doanh của chúng tôi là lặp lại — kết quả trực tiếp của việc cung cấp những đôi giày hoạt động chính xác như mong đợi từ lần thử nghiệm thủy lực đầu tiên cho đến khi kết thúc vòng đời thiết kế.
Hỏi: Bạn có thể kết hợp chính xác loại và độ dày cách nhiệt của tôi không?
Đ: Vâng. Chúng tôi định cỡ đế và khối chịu lực theo đường kính ống, vật liệu cách nhiệt và độ dày quy định mà không có bất kỳ sự thỏa hiệp nào.
Hỏi: Bạn có cung cấp khối cách nhiệt hay tôi lắp đặt nó tại chỗ?
Trả lời: Chúng tôi cung cấp cho đế giày một khối cách nhiệt chịu lực đã được liên kết và gói gọn bên trong. Lớp cách nhiệt và tấm ốp thứ cấp xung quanh thường được áp dụng tại chỗ, nhưng chúng tôi cũng có thể chế tạo sẵn bộ dụng cụ cách nhiệt.
Hỏi: Làm cách nào để ngăn nhiệt truyền qua thân giày bằng kim loại?
Trả lời: Khối cách nhiệt tạo ra khoảng cách nhiệt giữa đường ống và đế kim loại. Thành bên của đế không tiếp xúc trực tiếp với đường ống nên không có đường dẫn kim loại liên tục để nhiệt đi qua lớp cách nhiệt.
Hỏi: Điều gì sẽ xảy ra nếu đường ống của tôi di chuyển dọc trục do giãn nở nhiệt?
Trả lời: Chúng ta có thể thêm một tấm trượt PTFE hoặc than chì vào đế giày, cho phép ống di chuyển trong khi vẫn giữ khối cách nhiệt ổn định.
Hỏi: Những đôi giày này tuân thủ những tiêu chuẩn nào?
Trả lời: Chế tạo thép theo MSS SP-58 và MSS SP-69. Vật liệu cách nhiệt được cung cấp theo tiêu chuẩn ASTM hoặc EN dành riêng cho dự án và chúng tôi có thể đáp ứng các yêu cầu đánh dấu CE theo PED nếu có.
