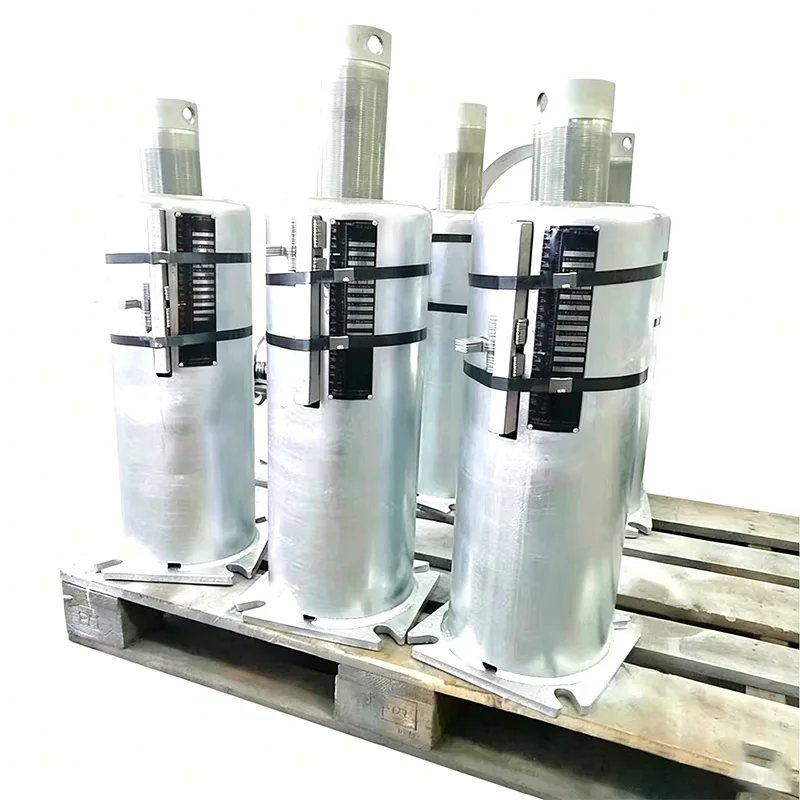

Hỗ trợ lò xo nhà máy điện

Dựa trên 14 năm kinh nghiệm về giá đỡ/móc treo đường ống và các giải pháp hỗ trợ nhà máy điện, Công ty TNHH Công nghệ Đường ống Yangzhou Tianshun cung cấp Hỗ trợ Lò xo Nhà máy Điện cho các nhà máy nhiệt điện, điện hạt nhân và nhà máy điện chu trình hỗn hợp. Các sản phẩm này được thiết kế để kiểm soát sự dịch chuyển nhiệt và phân bổ ứng suất trong đường ống có nhiệt độ cao, áp suất cao, bảo vệ các bề mặt tiếp xúc quan trọng của thiết bị chính như nồi hơi và tua bin hơi nước. Các chi tiết sau đây bao gồm các tính năng của sản phẩm, lợi thế kỹ thuật và vị trí ứng dụng cụ thể.

Tính năng sản phẩm

Bộ đỡ lò xo của nhà máy điện được thiết kế tùy chỉnh dựa trên kết quả phân tích ứng suất đường ống, với các đặc điểm cốt lõi tập trung vào khả năng duy trì tải, khả năng thích ứng dịch chuyển và độ ổn định vận hành lâu dài.

Cơ chế dịch chuyển tải trọng: Có hai cấu hình: giá treo/giá đỡ lò xo thay đổi và giá treo/giá đỡ lò xo lực không đổi. Các đơn vị lò xo có thể thay đổi chịu tải với độ cứng tuyến tính, trong khi các đơn vị lực không đổi cung cấp lực hỗ trợ gần như không đổi trong toàn bộ hành trình làm việc, với độ lệch được kiểm soát trong vòng 5%, loại bỏ ứng suất bổ sung trong đường ống do lực hỗ trợ dao động gây ra.

Khả năng tương thích vật liệu & nhiệt độ: Các bộ phận lò xo được sản xuất từ ​​​​thép lò xo hợp kim bao gồm 60Si2Mn và 50CrVA. Các bộ phận kết cấu có thể được chế tạo từ thép cacbon, thép hợp kim chịu nhiệt hoặc thép không gỉ. Phạm vi nhiệt độ vận hành tổng thể cho phép bao gồm từ -196°C đến +650°C, phù hợp với tất cả các yêu cầu về đường ống từ nước cấp nhiệt độ thấp đến hơi chính nhiệt độ cao.

Thiết kế lắp đặt & vận hành: Mỗi giá đỡ/móc treo được trang bị một chốt khóa lắp đặt và bảng tên dịch chuyển tải. Chỉ cần tháo chốt khóa sau khi lắp đặt ở trạng thái nguội để kích hoạt hoạt động. Dữ liệu bảng tên tạo điều kiện thuận lợi cho việc xác minh tại chỗ số model và tải đặt trước, giảm đáng kể thời gian vận hành.

Thử nghiệm toàn diện trong nhà: Tất cả các thử nghiệm bao gồm độ cứng của lò xo, độ lệch do nén và độ dày lớp phủ bề mặt đều được tiến hành trong phòng thí nghiệm của chúng tôi để đảm bảo hiệu suất nhất quán giữa các lô sản xuất. Mỗi đơn vị trải qua ba chu kỳ nén toàn hành trình với việc ghi lại đường cong độ cứng trước khi vận chuyển.

Với những đặc điểm thiết kế này, Bộ phận hỗ trợ lò xo của nhà máy điện duy trì độ cao định trước của hệ thống đường ống trong các điều kiện kết hợp giãn nở nhiệt tuyến tính và rung động liên tục, giảm khả năng ngừng hoạt động ngoài kế hoạch.

Ưu điểm kỹ thuật

Trong thiết kế đường ống của nhà máy điện, so với các giá đỡ hoàn toàn cứng nhắc hoặc cố định bằng kẹp ống, các giải pháp hỗ trợ đàn hồi mang lại những cải tiến trực tiếp trong việc kiểm soát ứng suất, bảo vệ thiết bị và khả năng thích ứng lắp đặt. Giá trị kỹ thuật của Hệ thống hỗ trợ lò xo nhà máy điện được thể hiện ở các khía cạnh sau:

Bù dịch chuyển nhiệt hiệu quả: Các giá đỡ cứng không thể hấp thụ sự giãn nở nhiệt của đường ống, thường dẫn đến sự ràng buộc của hệ thống đường ống, giá đỡ bị nhấc ra hoặc quá tải. Giá treo/giá đỡ đàn hồi mang tải tuyến tính hoặc liên tục khi đường ống dịch chuyển, giữ mức ứng suất trong giới hạn cho phép được chỉ định bởi các mã như ASME B31.1.

Giảm lực đẩy và mô men tại các bề mặt tiếp xúc của thiết bị chính: Đầu nồi hơi và cửa dẫn hơi của tuabin cực kỳ nhạy cảm với các lực và mômen. Sau khi điều chỉnh bằng giá treo/giá đỡ lò xo, lực đẩy ở mặt tiếp xúc giảm đáng kể, ngăn ngừa nứt mối hàn và rò rỉ mặt bích. Đây là biện pháp quan trọng để kéo dài thời gian bảo trì vỏ tuabin, van hơi chính và các thiết bị khác.

Ức chế truyền rung: Đường ống của nhà máy điện dễ bị rung trong điều kiện dòng chảy hai pha hoặc hơi nước tốc độ cao. Hệ thống hỗ trợ lò xo điều chỉnh độ cứng hỗ trợ đến phạm vi tối ưu thông qua các bộ phận đàn hồi và khi kết hợp với bộ giảm chấn sẽ tiêu tán năng lượng rung một cách hiệu quả để ngăn ngừa mỏi kết cấu.

Dung sai lắp đặt tại chỗ rộng rãi: Giá treo/giá đỡ lò xo cho phép điều chỉnh tinh tế trong phạm vi độ cao nhất định, bù đắp cho những sai lệch trong nền móng dân dụng và lắp đặt đường ống ở trạng thái nguội. Các bộ phận lò xo lực không đổi thường được trang bị các thiết bị điều chỉnh phụ trợ bằng thủy lực hoặc trục vít để căn chỉnh chính xác tại chỗ.

Hoạt động lâu dài & chống giãn: Với thiết kế lò xo chống giãn và xử lý bề mặt chống ăn mòn (mạ kẽm nhúng nóng, Dacromet, v.v.), sự suy giảm lực hỗ trợ là tối thiểu. Hơn 70% đơn đặt hàng tiếp theo của chúng tôi từ các dự án ở nước ngoài đến từ khách hàng thường xuyên, điều này ở một mức độ nào đó phản ánh độ tin cậy lâu dài của các sản phẩm hỗ trợ của chúng tôi.

Ứng dụng sản phẩm

Bộ đỡ lò xo nhà máy điện chủ yếu được lắp đặt tại các vị trí quan trọng trong hệ thống tuần hoàn hơi nước và khí thải nhiệt độ cao của nhà máy điện. Kết hợp với bộ giảm chấn, thanh chống cứng và các bộ phận khác, chúng tạo thành một hệ thống hạn chế linh hoạt đường ống hoàn chỉnh.

Khu vực nồi hơi: Được sử dụng trên các đường ống dẫn hơi chính, đường ống hâm nóng và làm lạnh, ống dẫn ra bộ quá nhiệt, v.v. Hấp thụ sự dịch chuyển nhiệt theo chiều dọc và ngang của thân nồi hơi và các đường ống kết nối, ngăn chặn ứng suất quá mức tại các đầu nối vòi phun và giảm nguy cơ nứt mối hàn.

Khu vực tuabin: Được lắp đặt trên các ống hơi chính, ống hơi hâm nóng nhiệt độ cao và đường ống nhánh áp suất cao. Thông qua hỗ trợ chính xác, hạn chế lực và mômen truyền tới các bề mặt tua bin, đảm bảo độ chính xác của việc căn chỉnh trục và giảm tác động của rung động lên vỏ tuabin.

Hệ thống nước cấp áp suất cao: Trên đường ống cấp nước áp suất cao và đường ống nước điều hòa, móc treo/giá đỡ lò xo hỗ trợ đường ống chịu tải nặng trong khi thích ứng với sự thay đổi nhiệt độ, duy trì độ dốc đường ống và tránh các vấn đề về bọt khí hoặc búa nước do dịch chuyển hạn chế.

Hệ thống khí thải & khử lưu huỳnh/khử nitơ: Dành cho các ống dẫn khí/khí thải có đường kính lớn, ống dẫn vào/ra GGH và ống nối tháp khử lưu huỳnh. Những cấu trúc có thành mỏng này trải qua sự giãn nở nhiệt đáng kể. Các giá đỡ lò xo bù đắp cho sự dịch chuyển này, giảm ứng suất kết nối mặt bích và phối hợp với các khe co giãn để bảo vệ toàn bộ hệ thống khí thải.

Đảo thông thường về điện hạt nhân: Được sử dụng trên mạch hơi chính của mạch thứ cấp, nước cấp chính và các đường ống khác. Đáp ứng các yêu cầu kiểm soát tính nhất quán của năng lượng hạt nhân và cung cấp chứng chỉ chất lượng vật liệu hoàn chỉnh cũng như báo cáo đánh giá chức năng hỗ trợ.

Đảm bảo chất lượng & Năng lực của nhà máy

Nhà máy của chúng tôi ở tỉnh Giang Tô được trang bị dây chuyền sản xuất ống thổi hoàn toàn tự động, hệ thống cắt và hàn CNC và đội thử nghiệm không phá hủy (NDT) được chứng nhận. Từ dây lò xo thô đến khi giao thành phẩm, Bộ phận hỗ trợ lò xo của nhà máy điện trải qua quá trình kiểm soát chặt chẽ tại các điểm kiểm tra sau: xác minh số liệu nhiệt nguyên liệu thô và báo cáo vật lý/hóa học, kiểm tra độ cứng và kim loại sau khi xử lý nhiệt bằng lò xo, kiểm tra độ cứng toàn hành trình của thành phẩm và kiểm tra độ dày lớp phủ bề mặt và độ bám dính.

Hệ thống quản lý chất lượng của chúng tôi được chứng nhận ISO 9001:2015 và tất cả các sản phẩm đều tuân thủ các tiêu chuẩn quốc tế bao gồm ASME, CE và API. Tài liệu chấp nhận đầy đủ có thể được cung cấp theo yêu cầu của dự án.

Hỗ trợ & Dịch vụ Kỹ thuật

Dựa trên kinh nghiệm cung cấp thiết bị đường ống cho hơn 45 quốc gia trên toàn thế giới, chúng tôi cung cấp lựa chọn, lắp đặt và hỗ trợ kỹ thuật dài hạn toàn diện cho mỗi lô Hỗ trợ lò xo nhà máy điện:

▶  Tính toán lựa chọn: Nhận báo cáo phân tích ứng suất đường ống và đề xuất các loại giá đỡ/móc treo thích hợp, hằng số lò xo và chiều cao lắp đặt.

▶  Phản hồi nhanh: Các yêu cầu và báo giá kỹ thuật trước khi bán hàng sẽ được trả lời trong vòng một ngày làm việc.

▶  Giám sát và chứng kiến ​​tại chỗ: Hỗ trợ khách hàng hoặc bên thứ ba chứng kiến ​​tại chỗ về các quy trình thử nghiệm.

▶  Hướng dẫn lắp đặt và vận hành: Cung cấp hướng dẫn cài đặt chi tiết và các đề xuất điều chỉnh trạng thái nguội, kèm theo hỗ trợ video từ xa khi cần thiết.

▶  Dịch vụ phụ tùng thay thế: Lưu giữ hồ sơ hiệu chuẩn lò xo cho mỗi lô sản xuất, cho phép cung cấp nhanh chóng các cụm lò xo thay thế.

Để thảo luận về các giải pháp cấu hình Power Plant Spring Support cho các dự án cụ thể hoặc để có được tài liệu tham khảo liên quan đến dự án, vui lòng liên hệ với nhóm bán hàng kỹ thuật của chúng tôi. Chúng tôi sẽ cung cấp các bảng tính toán chuyển vị tải chi tiết và các bố cục được đề xuất dựa trên điều kiện làm việc thực tế, thay vì chỉ là danh sách các mô hình tiêu chuẩn, giúp bạn kiểm soát chi phí mua sắm tổng thể đồng thời đảm bảo vận hành đường ống an toàn.
